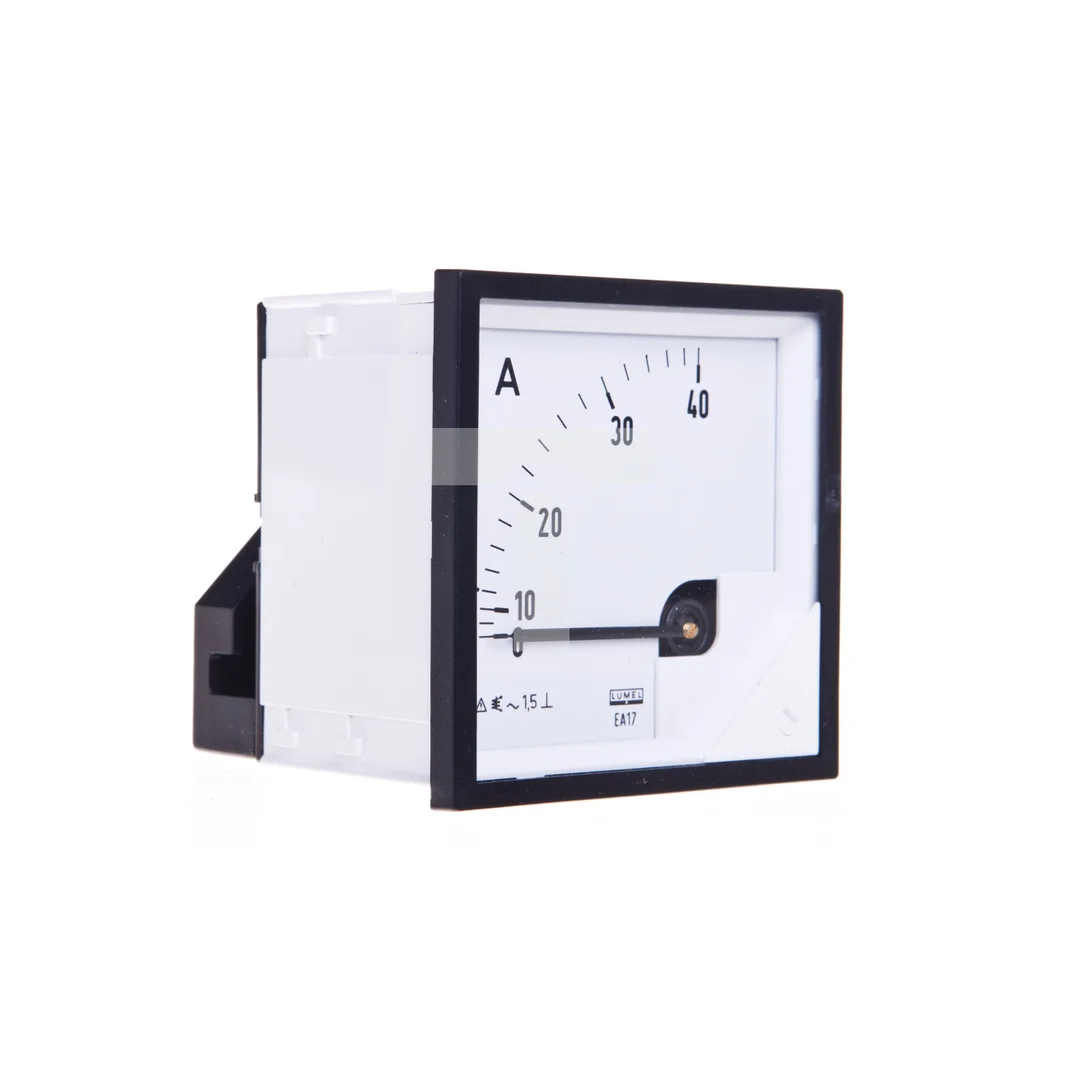

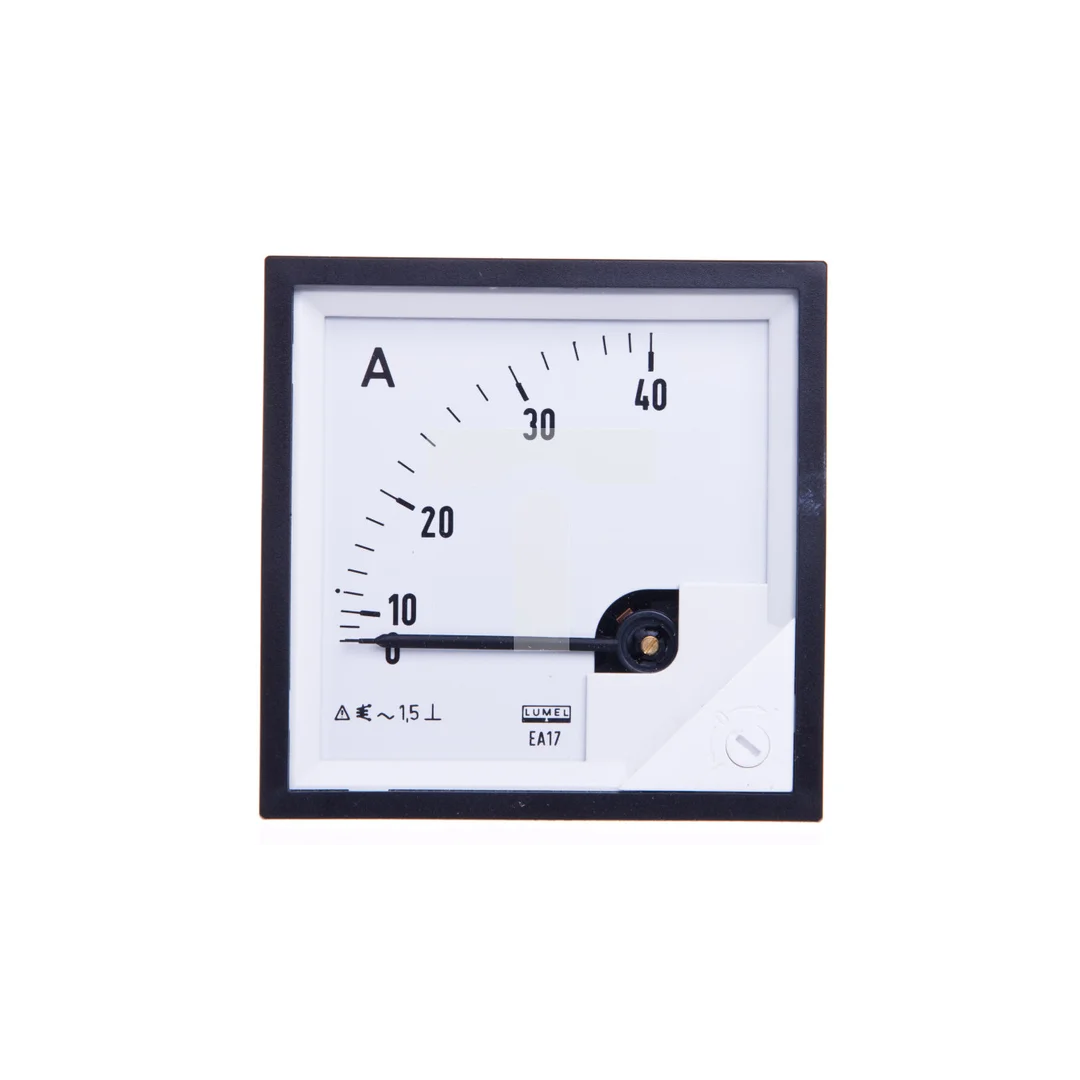

Amperomierz analogowy prądu przemiennego tablicowy EA17 72×72 40A do pomiaru bezpośredniego

Amperomierz EA17 to tablicowy miernik elektromagnetyczny przeznaczony do pomiaru skutecznej wartości prądu przemiennego w układach przemysłowych i rozdzielczych; konstrukcja umożliwia bezpośredni pomiar do 40 A oraz współpracę z przekładnikami prądowymi dla zakresów wyższych.

• Typ: tablicowy miernik elektromagnetyczny (do wbudowania), wymiary panelu 72 × 72 mm.
• Zakres skali: 0–40 A (wartość końcowa skali 40 A), pomiar prądu przemiennego (AC).
• Klasa dokładności: 1,5; urządzenie skalibrowane dostarczane z ustawieniami fabrycznymi.
• System pomiarowy: ruch elektromagnetyczny z elementami z miękkiej stali magnetycznej; maksymalne wychylenie wskazówki 90°.
• Połączenie: możliwy pomiar bezpośredni do 40 A; przewidziana możliwość współpracy z zewnętrznym przekładnikiem prądowym dla pomiarów wyższych prądów.
• Warunki pracy: temperatura otoczenia 0…40 °C, przystosowany do eksploatacji w umiarkowanym klimacie.
• Montaż: panelowy, do zabudowy w tablicy o grubości do 25 mm.
• Funkcjonalność mechaniczna: brak skali ponadzakresowej, brak podświetlenia skali, brak wskazówki holowanej; wersja modułowa: nie.

• Monitoring prądów w szafach rozdzielczych i panelach sterowniczych w zakładach przemysłowych.
• Pomiary kontrolne w instalacjach dystrybucji energii i układach pomocniczych do 40 A bezpośrednio lub z użyciem przekładników dla większych zakresów.
• Zastosowanie w systemach kontroli i diagnostyki instalacji elektrycznych w środowisku o umiarkowanych warunkach klimatycznych.
• Integracja z panelami operatorskimi i szafami sterowniczymi wymagającymi analogowego wskazania prądu RMS.
