Mostek na blachodachówkę Uchwyt trapezowy aluminiowy szyna montażowa 400x60mm do paneli PV

Mostek na blachodachówkę Uchwyt trapezowy aluminiowy szyna montażowa 400x60mm do paneli PV

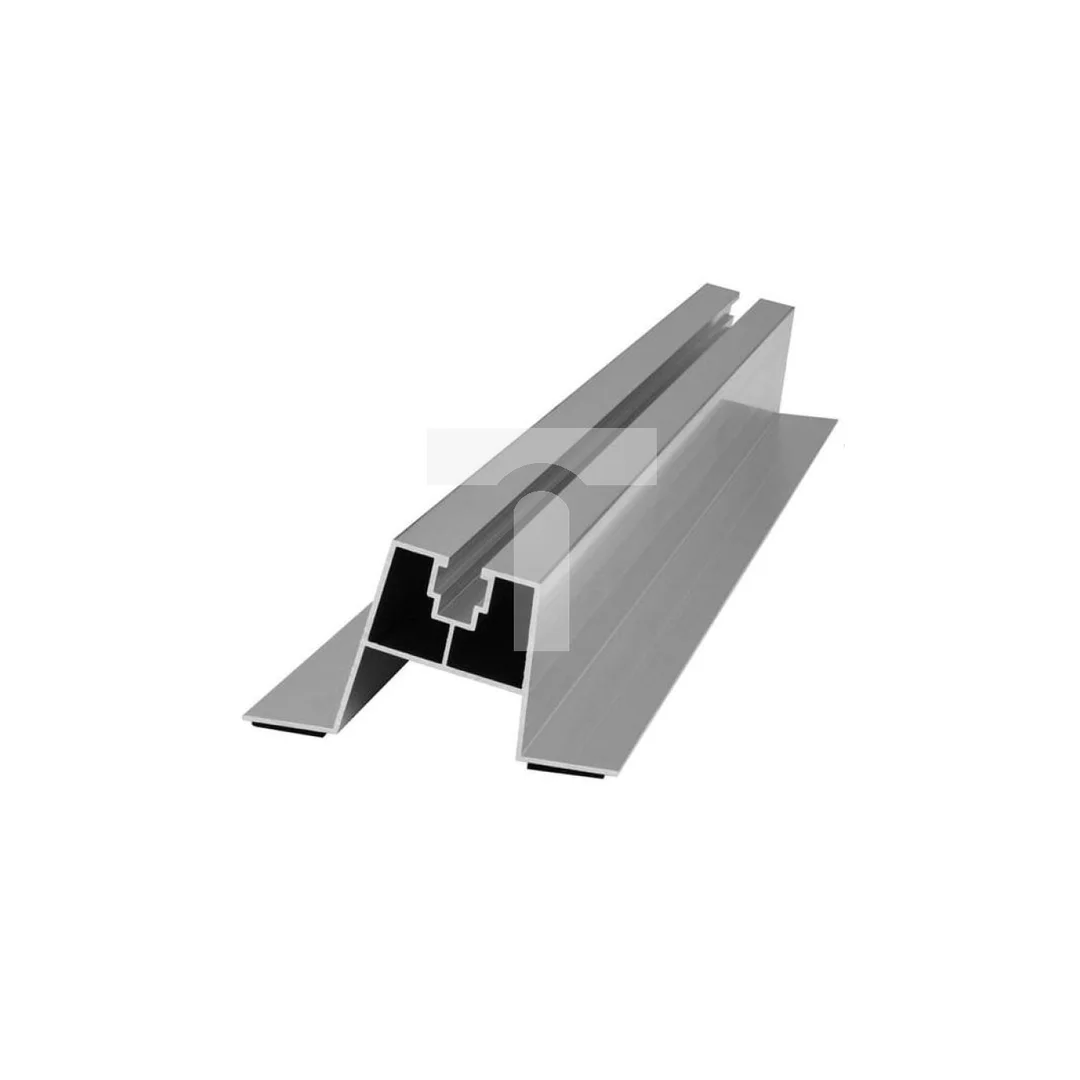

Uchwyt trapezowy, tzw. mostek, o długości 400mm przeznaczony do montażu paneli fotowoltaicznych bezpośrednio do pokrycia dachowego wykonanego z blachodachówki.

Produkt został wykonany z wysokiej jakości aluminium, dzięki czemu jest o 30% bardziej wytrzymały niż standardowe profile. Dolna powierzchnia, przylegająca bezpośrednio do dachu, została zaizolowana za pomocą uszczelek wykonanych z EPDM. Mostek jest odporny na warunki atmosferyczne, dzięki czemu nie utraci swoich właściwości przez długie lata.

Szyna została przystosowana do mocowania paneli za pomocą klem środkowych i końcowych. Klemy są mocowane do kanału profilu za pomocą śrub imbusowych M8 i wpustów przesuwnych M8 (z kulką lub kwadratowych). Uchwyt przykręcamy prostopadle do fali blachy za pomocą samowiercących (brak otworów) blachowkrętów lub wkrętów farmerskich. Zaleca się stosowanie 6 wkrętów na 1 mostek.

Dane techniczne:

• Symbol: T60BD-400
• Długość: 400 mm
• Szerokość: 100 mm
• Wysokość: 60 mm
• Szerokość uszczelki: 25 mm
• Materiał: aluminium gat. 6063, T66
• Uszczelka: taśma EPDM
• Kanał: na wpust przesuwny M8 (kwadratowy lub z kulką)

Zastosowanie

Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.

Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.

Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcji montażowych:

• Dach skośny – blachodachówka (mostek)

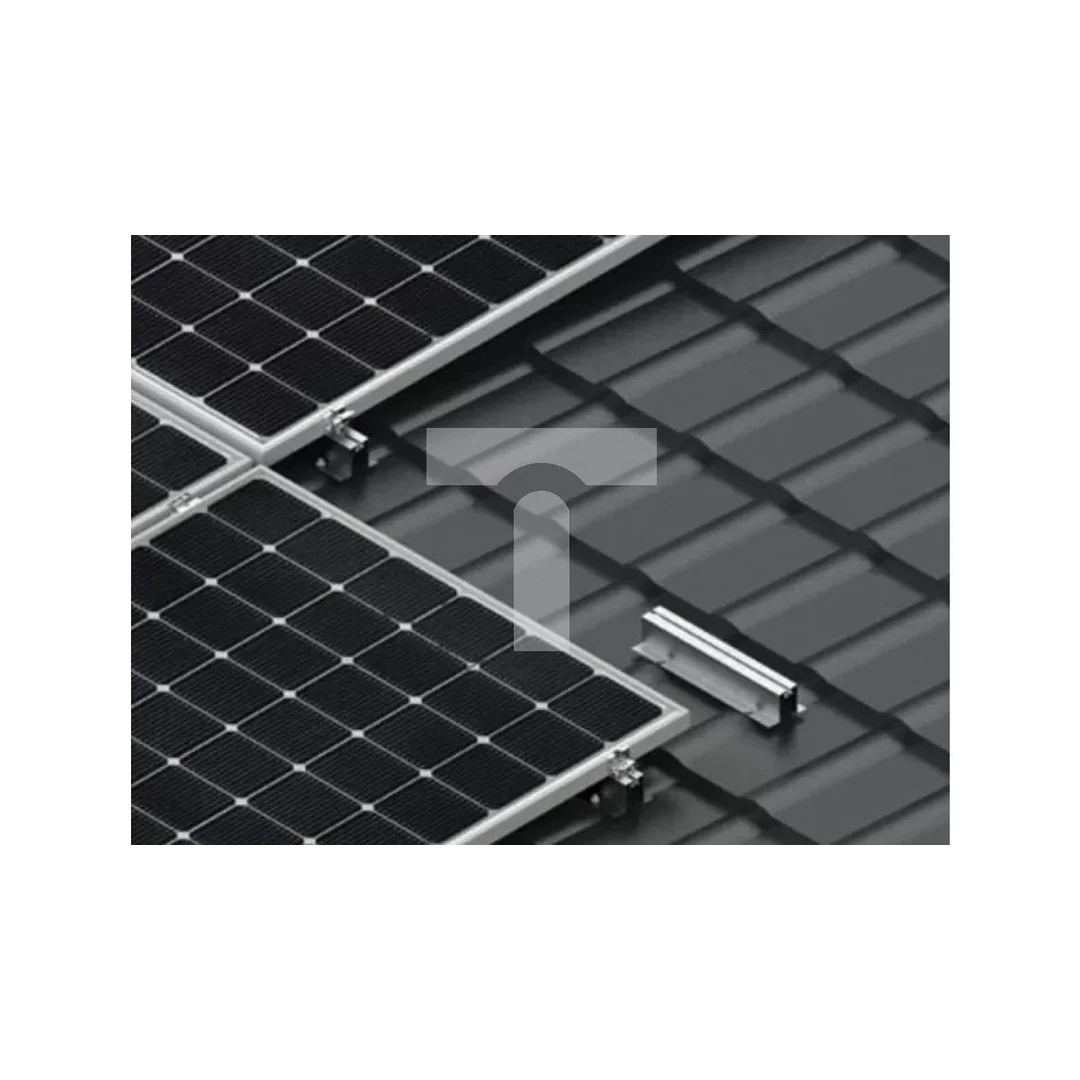

Konstrukcja na dach skośny – blachodachówka (mostek)

Konstrukcja montażowa umożliwiająca zamocowanie paneli fotowoltaicznych na dachu skośnym pokrytym blachodachówką przy wykorzystaniu specjalanych mostków trapezowych.

W przypadku montażu paneli fotowoltaicznych na dachu skośnym, ze względów bezpieczeństwa nie ma możliwości ustawienia ogniw pod innym kątem, niż nachylenie dachu.

Blachodachówka to jeden z najpopularniejszych rodzajów pokrycia dachowego w Polsce. Montaż paneli fotowoltaicznych na pokrytym nią dachu skośnym nie stanowi większego problemu.

Komponenty potrzebne do wykonania konstrukcji montażowej:

• Mostek na blachodachówkę
• Klamra środkowa
• Klamra końcowa
• Śruba imbusowa
• Wpust kwadratowy (nakrętka) lub Wpust przesuwny z kulką
• Wkręt samowiercący
