Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1200V 12,5kA RED

Opis

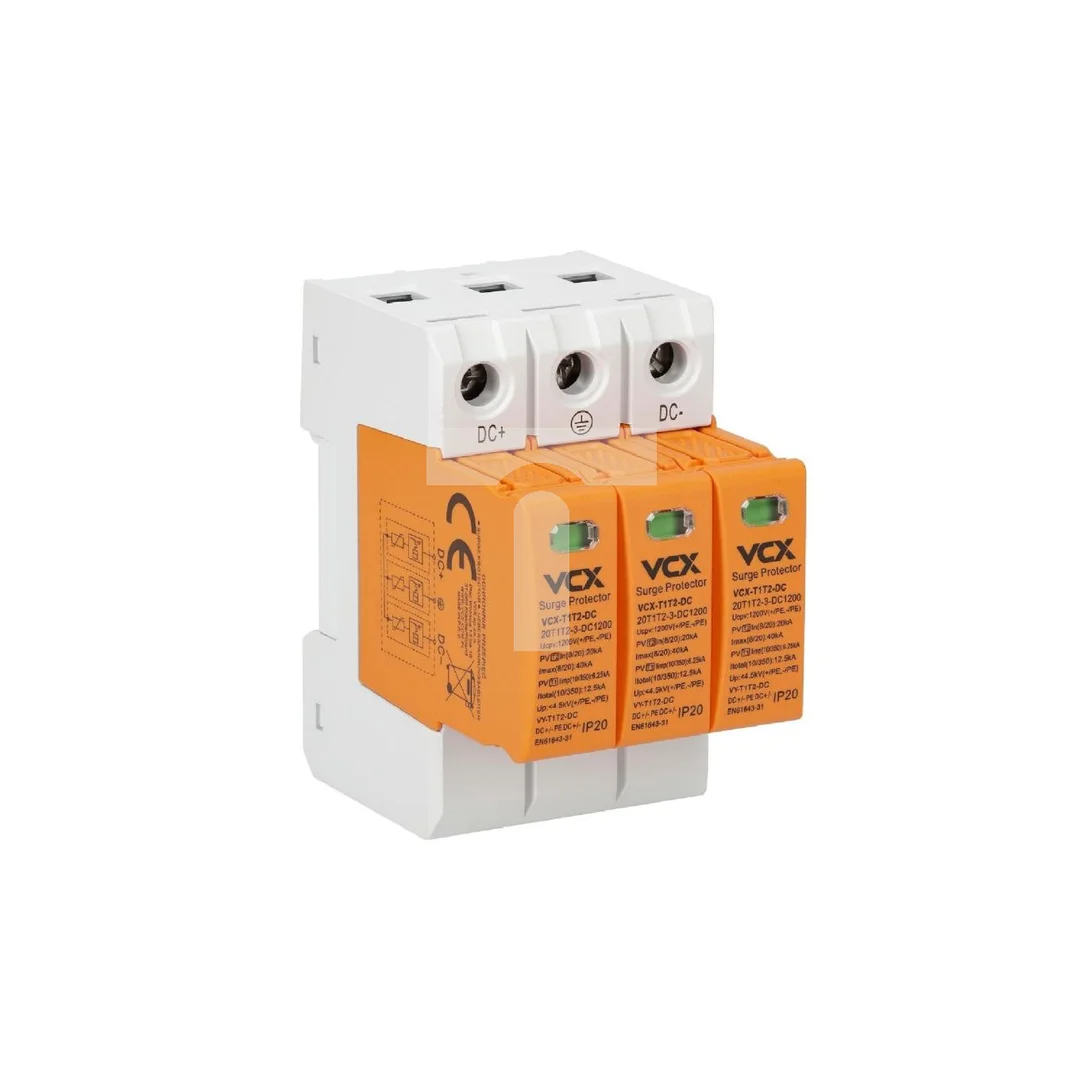

VCX Ograniczniki przepięć fotowoltaiczne DC B+C 3P 1200V (T1T2) 12,5 kA RED to nowa linia ograniczników służących zabezpieczeniu instalacji PV.

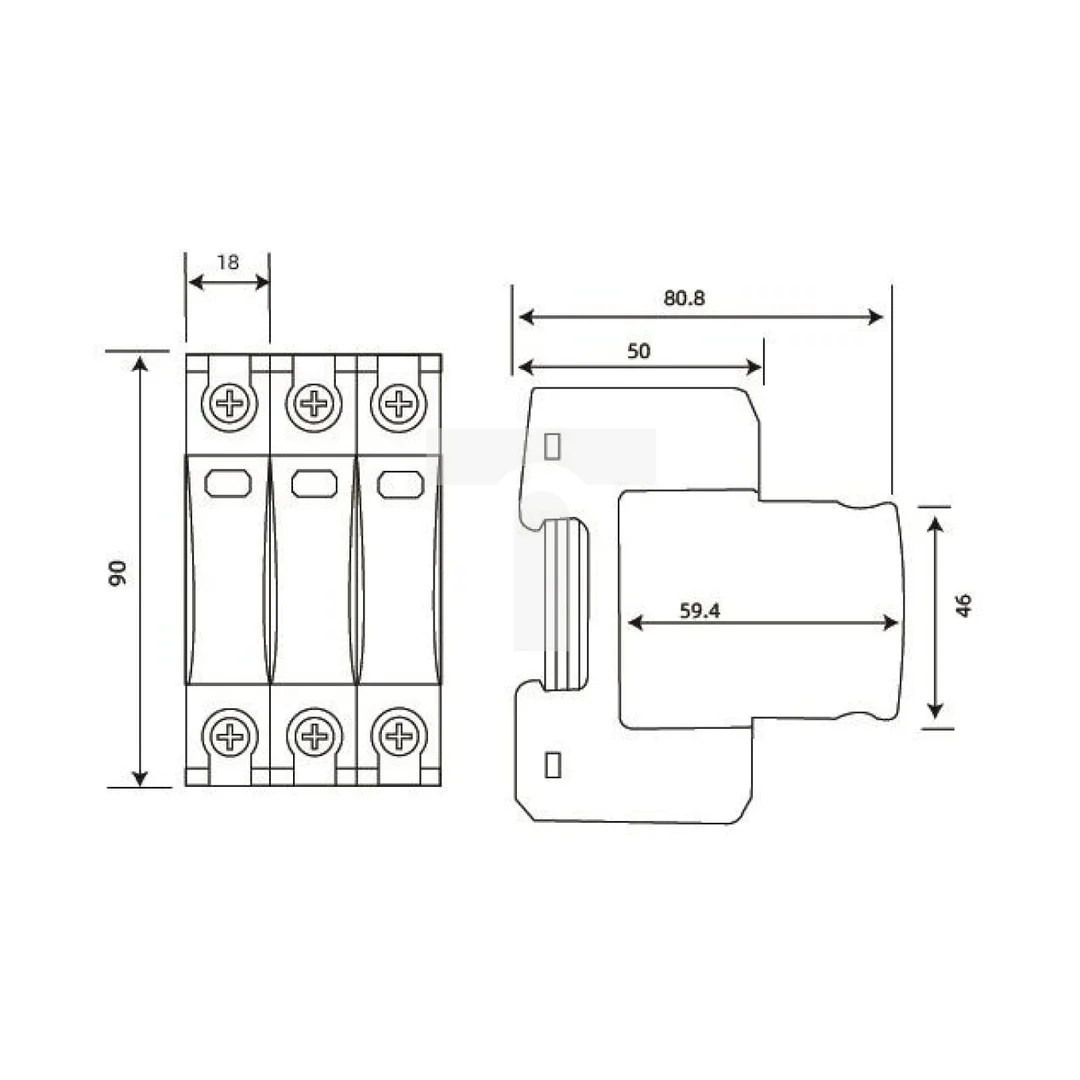

Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w szerokim zakresie instalacji PV. Przemyślana budowa ogranicznika, pozwoliła zredukować szerokość do 3 pól (54mm), oraz – co najważniejsze – wysokość ogranicznika do 80,8mm – przez co może być on bezproblemowo montowany w większości oferowanych na rynku rozdzielnic. VCX DC B+C 3P 1200V (T1T2) 12,5kA RED posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC / 125A gG lub bezpiecznika 1000VDC / 40A typ C.

Ogranicznik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1200V 12,5kA RED to:

• Dedykowane są do ochrony instalacji fotowoltaicznych.
• Wykonane w technologii warystorowej
• Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• Ochronnik posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia (choć jest ono zawsze zalecane). W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC/125A gG lub bezpiecznika 1000VDC/40A typ C.

Dane techniczne:

• Klasa ochrony: T1 T2
• Wykonanie: WATYSTOROWE
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1200 V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Prąd impulsowy na biegun: Iimp(10/350) 6,25kA
• Prąd impulsowy Itotal: 12,5kA
• Napięciowy poziom ochrony: Up <4,5kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
