Opis

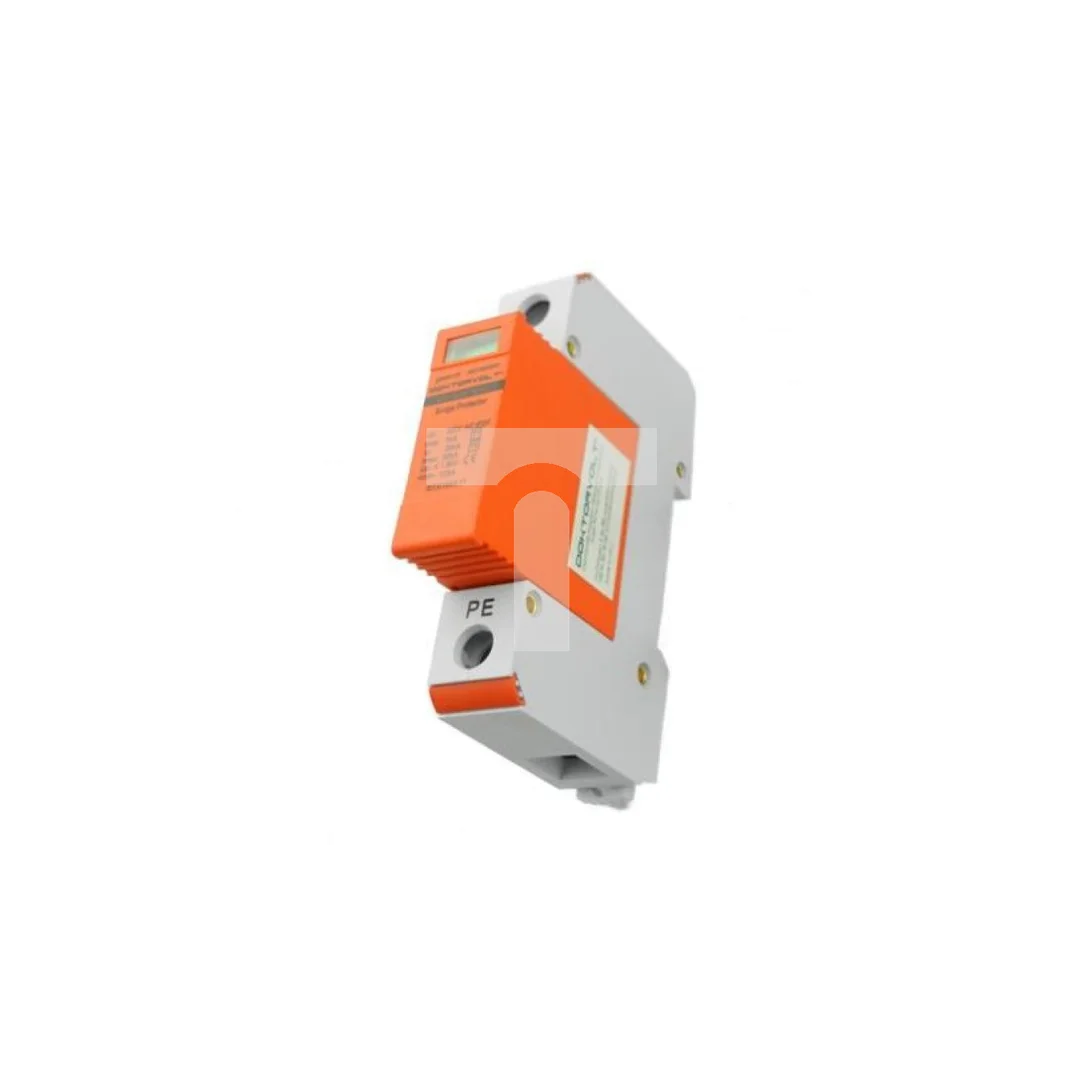

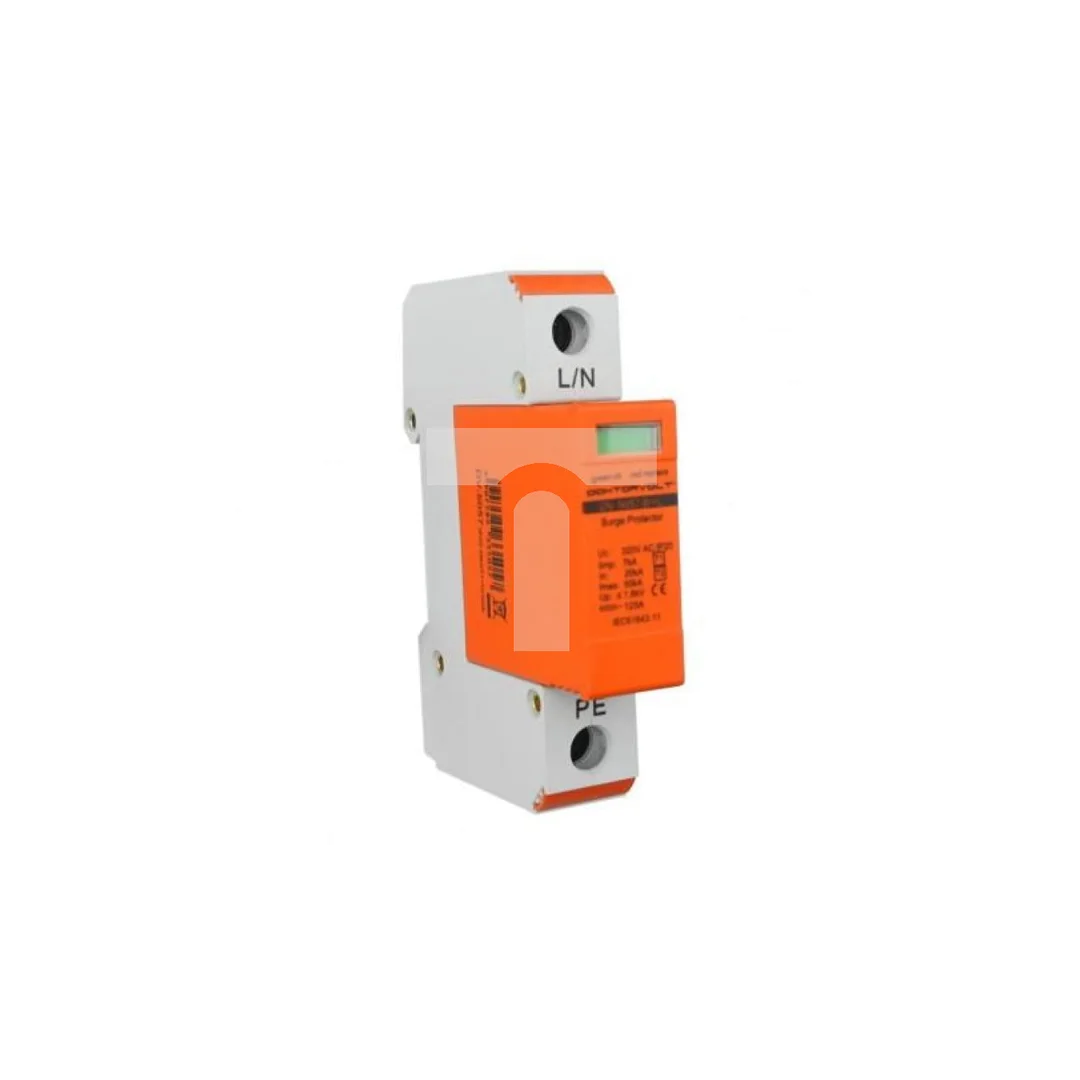

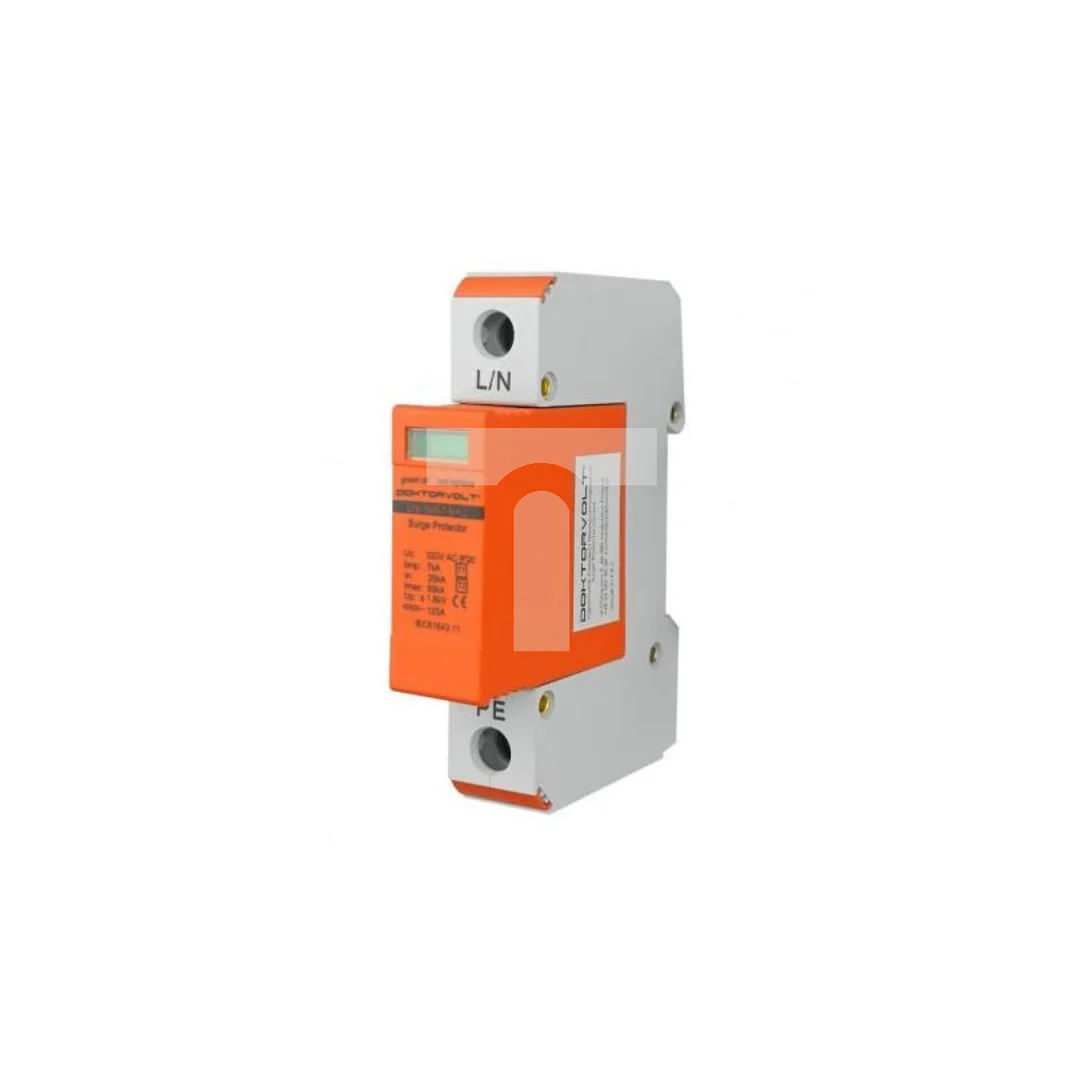

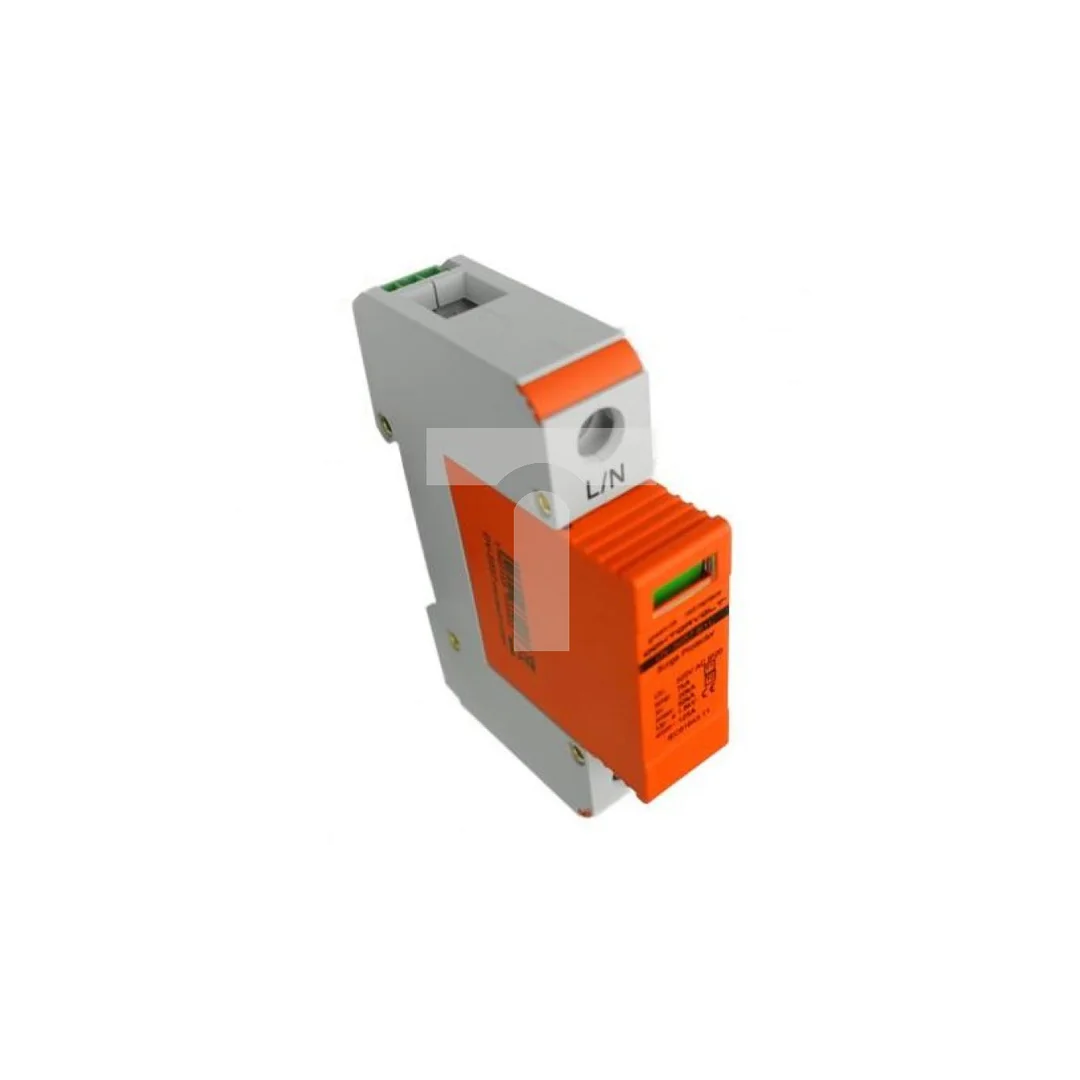

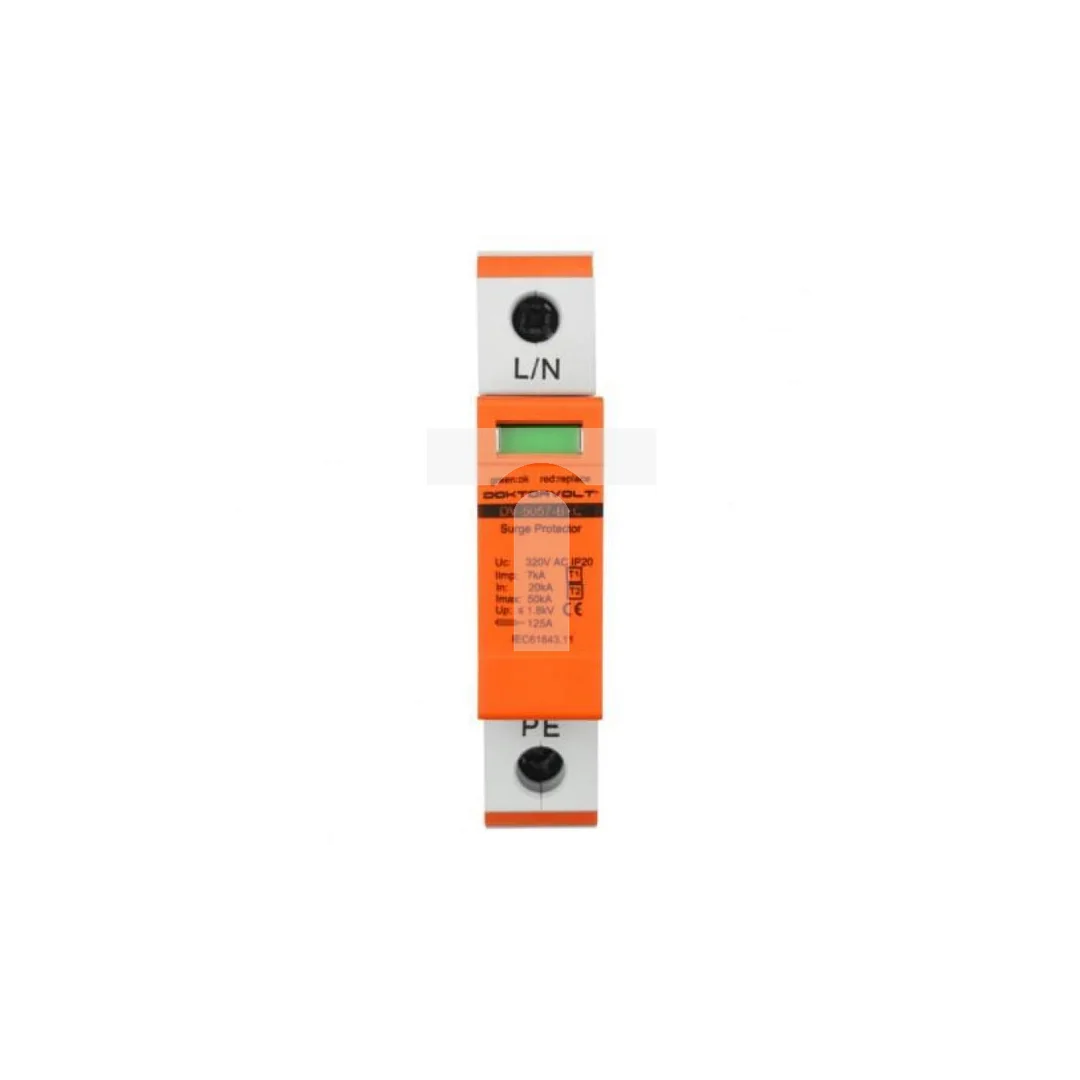

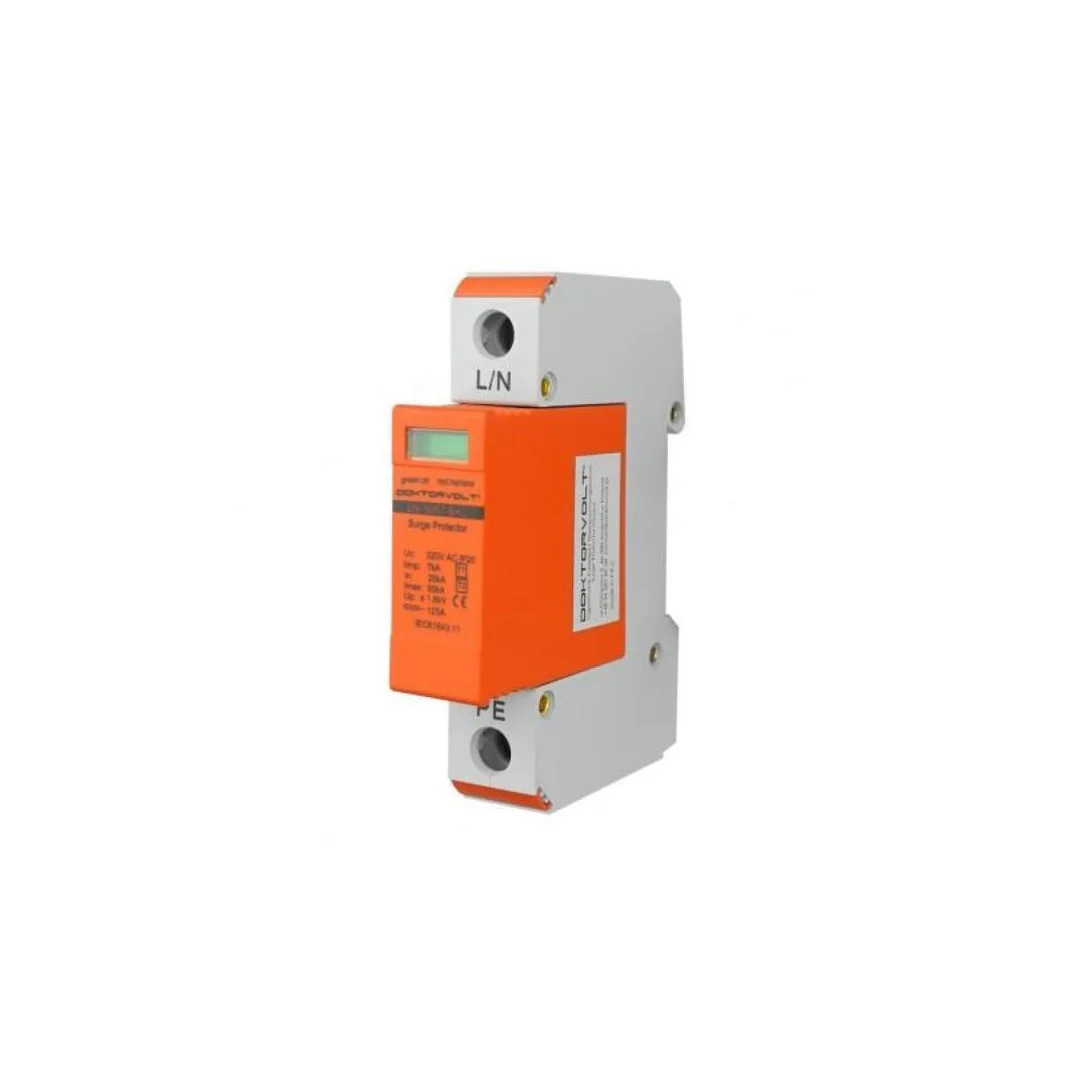

Ogranicznik przepięć ochronnik przepięć
1P 20-50kA klasy T1 T2
⭐⭐⭐⭐⭐
➡️ Ogranicznik przepięć to urządzenie ochraniające przed przejściowymi przepięciami, ograniczającymi częstotliwość oraz czas trwania prądu następczego. Urządzenia nazywane są też odgromnikami, ochronnikami przepięciowymi czy warrystorami. Ograniczniki przepięć chronią podłączone do sieci urządzenia, są też niezbędnym elementem ochrony instalacji solarnych.
➡️ Ograniczniki przepięć T1/T2 ("kombinowane") służą do odprowadzania prądów udarowych o dużej mocy i kształcie fali 10/350 μs, występujących w wyniku uderzenia pioruna w sieciach zasilających trój- i jednofazowych (linie napowietrzne) i/lub przepięć spowodowanych przeciążeniami występującymi w wyniku przełączeń w obwodzie (o kształcie fali 8/20 μs). Wykonane są jako jednostki kompaktowe. Ochronniki przeciwprzepięciowe zawierające jednostki ochronne typu 1 i 2 (T1/T2) należy zainstalować za pierwszym przyrządem ochrony zwarciowej, bezpośrednio za licznikiem energii elektrycznej (w głównej rozdzielnicy).
⭐⭐⭐⭐⭐
Cechy ogranicznika przepięć DV-5071:
✔️ Ochrona urządzeń instalacji elektrycznej przed skutkami przepięć,
✔️ Ochrona instalacji fotowoltaicznych i urządzeń podłączonych
✔️ Typ ogranicznika T1/T2 (klasa B+C)
✔️ Montaż na szynie DIN (TH/TS 35)
✔️ Zgodny z normą IEC (EN) 61643-11
✔️ Maksymalny przekrój przyłączanego przewodu: 35mm2
✔️ 1-modułowy
✔️ Napięcie znamionowe do 320 V
✔️ Napięciowy poziom ochrony do 1,8 kV
✔️ Ograniczniki posiadają dodatkowe zaślepki do zakrywania otworów montażowych
❗ Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci. ❗
zastosowanie
do ochrony urządzeń elektrycznych instalacji fotowoltaicznej przed skutkami przepięć
wskaźnik działania
zielony – ochrona
czerwony – brak ochrony
klasa ochrony T1 T2
liczba modułów 1
spełnienie wymogów klasy T1 T2
maksymalne napięcie pracy Uc 320 V AC
prąd próbny (8/20) In
20 kA
prąd max. (8/20) Imax
50 kA
napięciowy poziom ochrony Up ≤ 1,8 kV
wymagane zabezpieczenie 32A
przyłącza max 35mm2
wykonanie warystorowe
klasa szczelności IP20
temperatura składowania od -30oC do +70oC
temperatura otoczenia pracy od -30 do +50oC
montaż na szynie DIN (TH/TS 35)
deklaracje CE, IEC61643-11
marka Doktorvolt

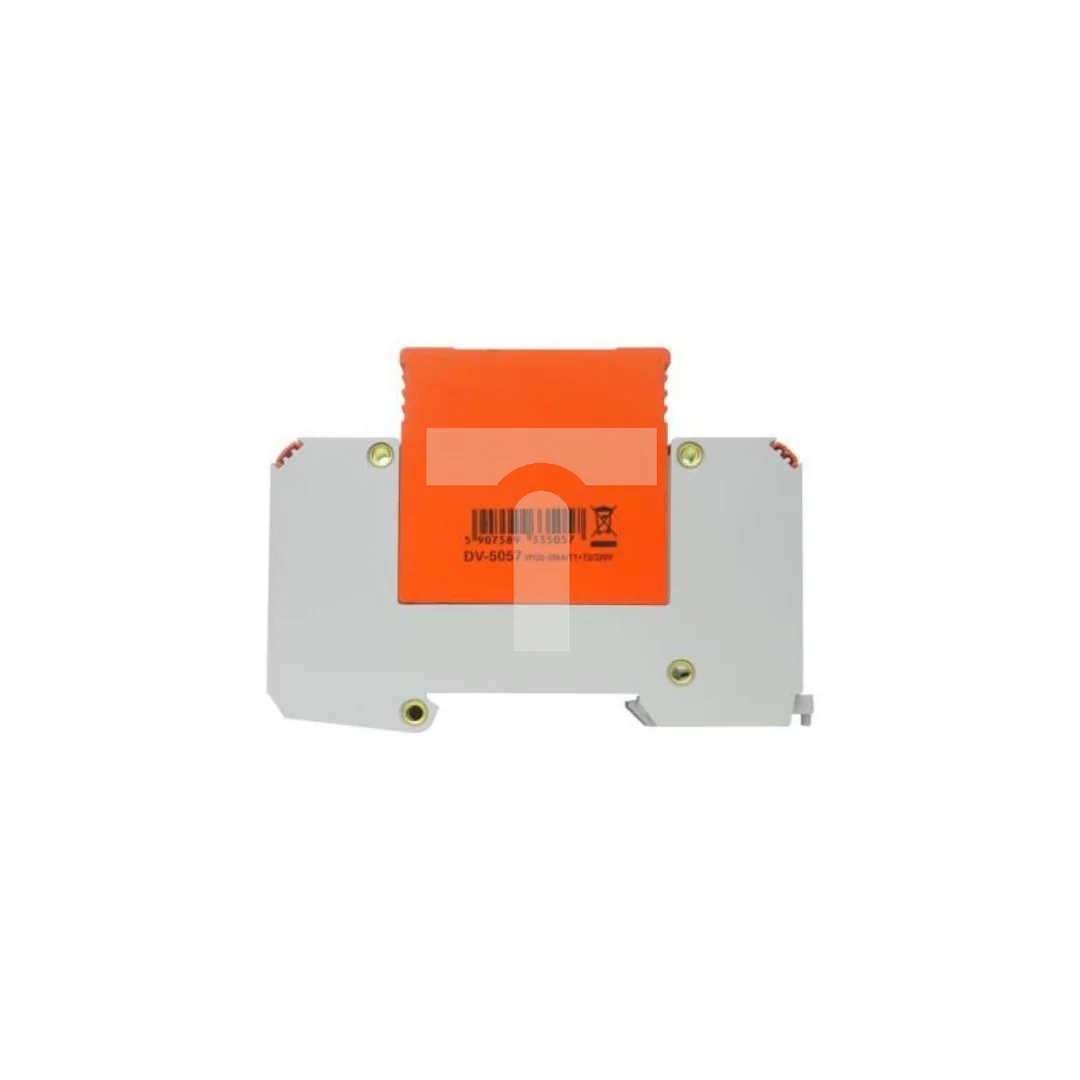

numer katalogowy DV-5057
