Opis

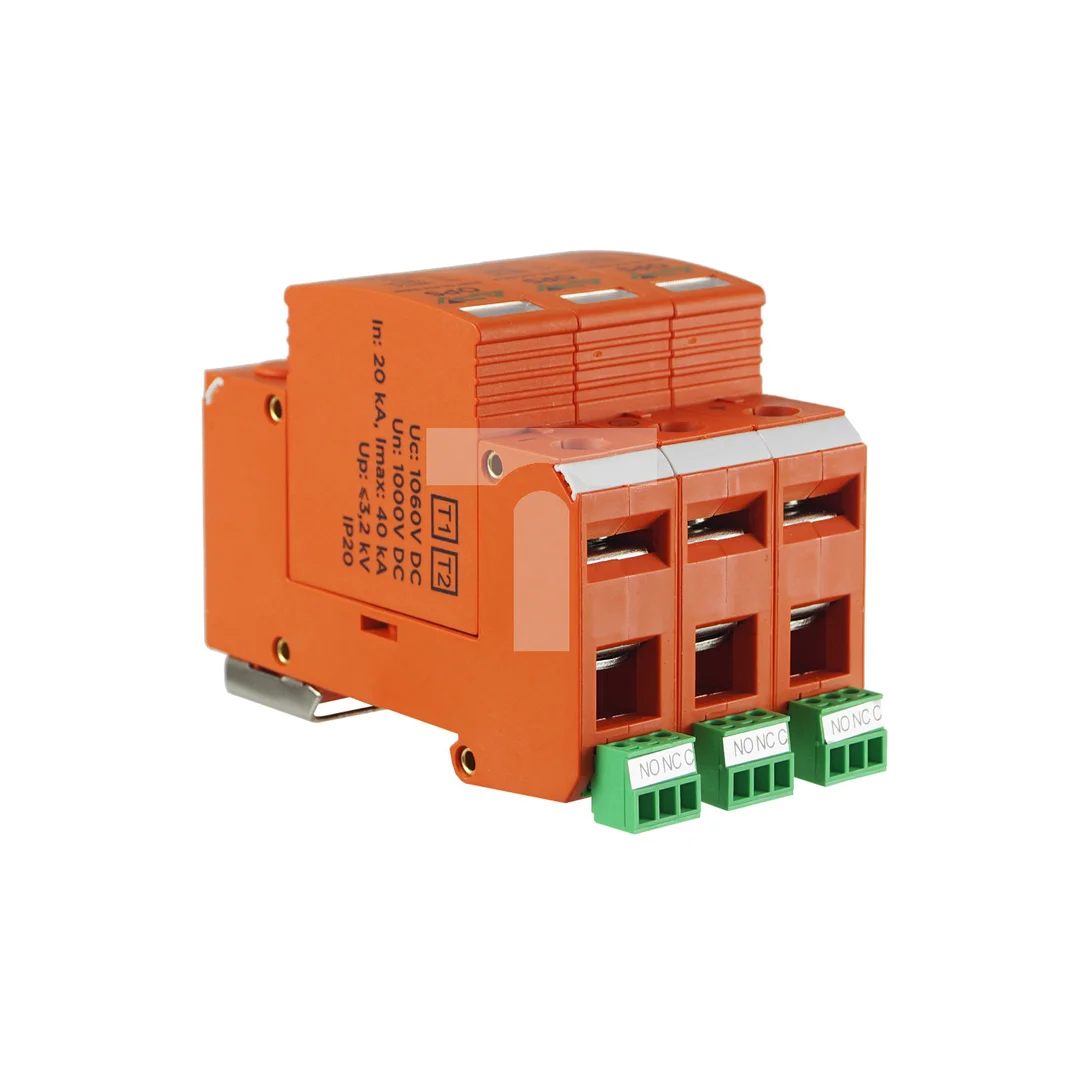

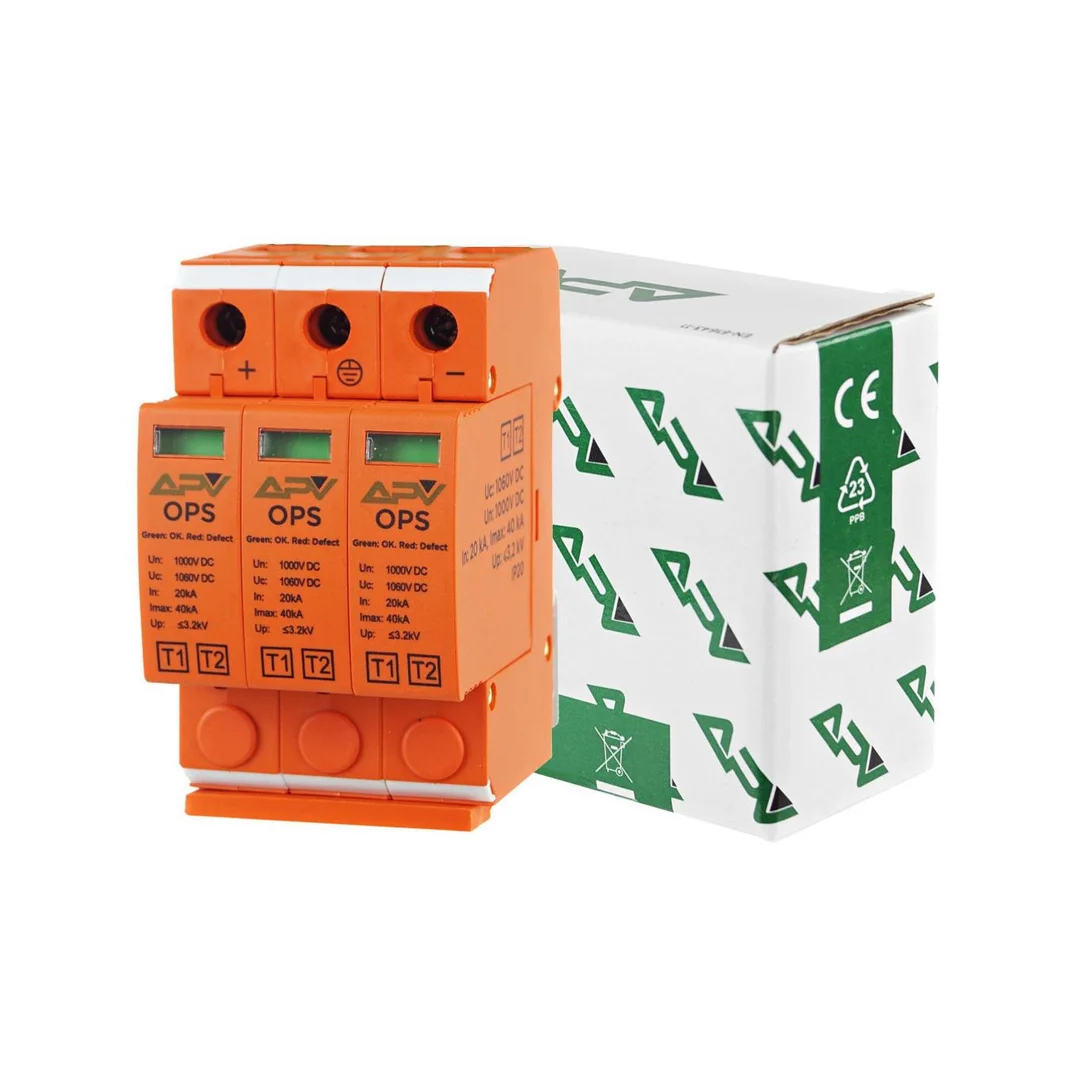

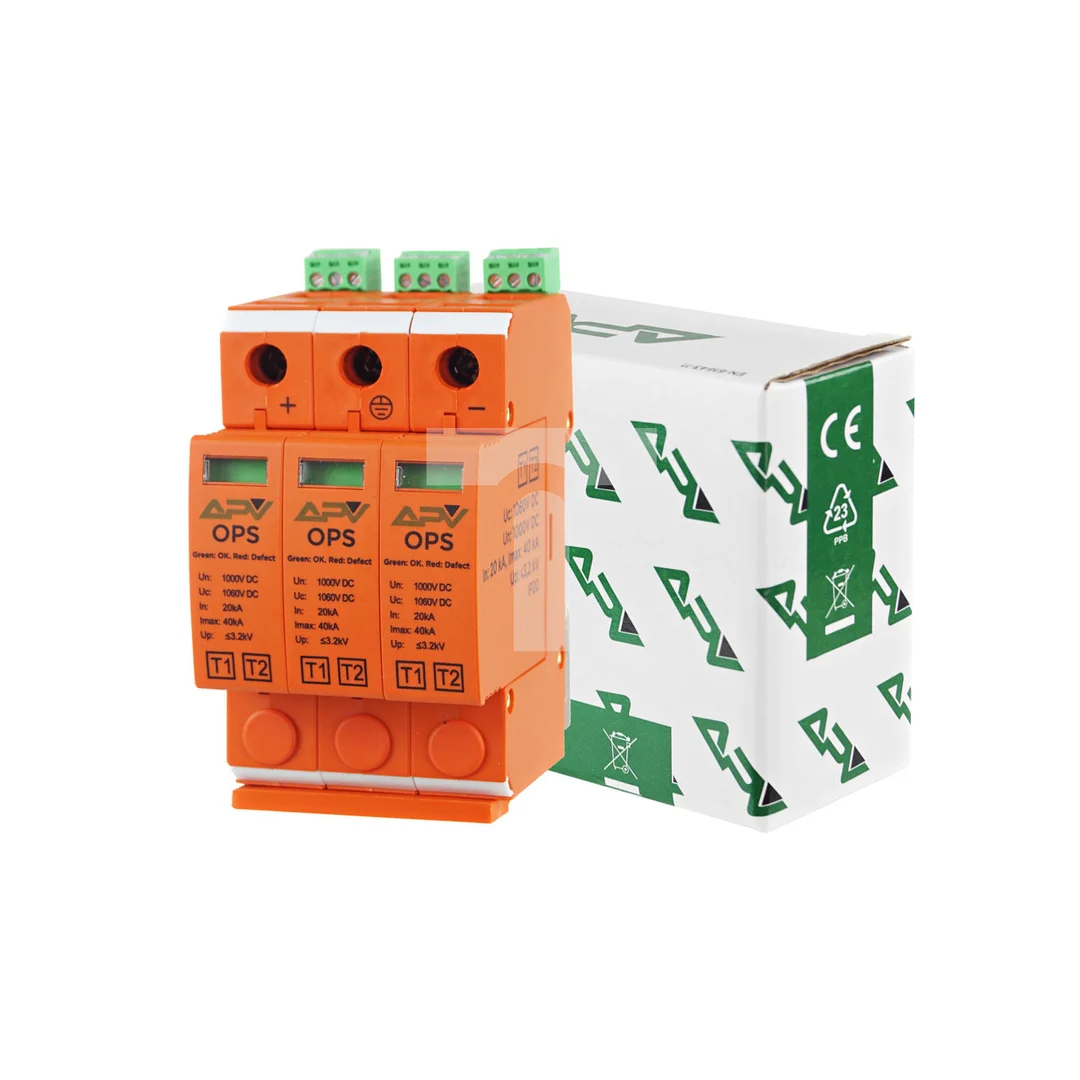

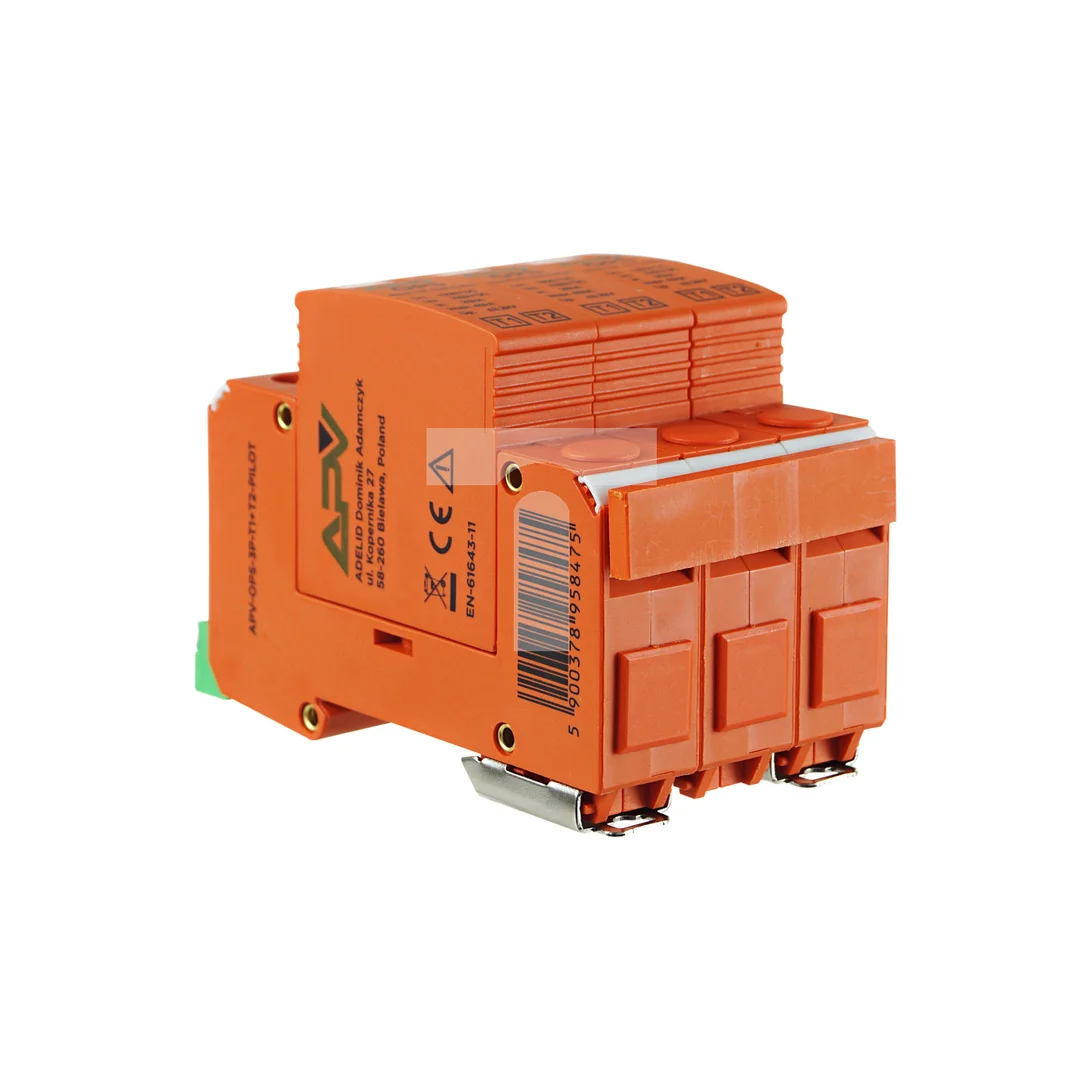

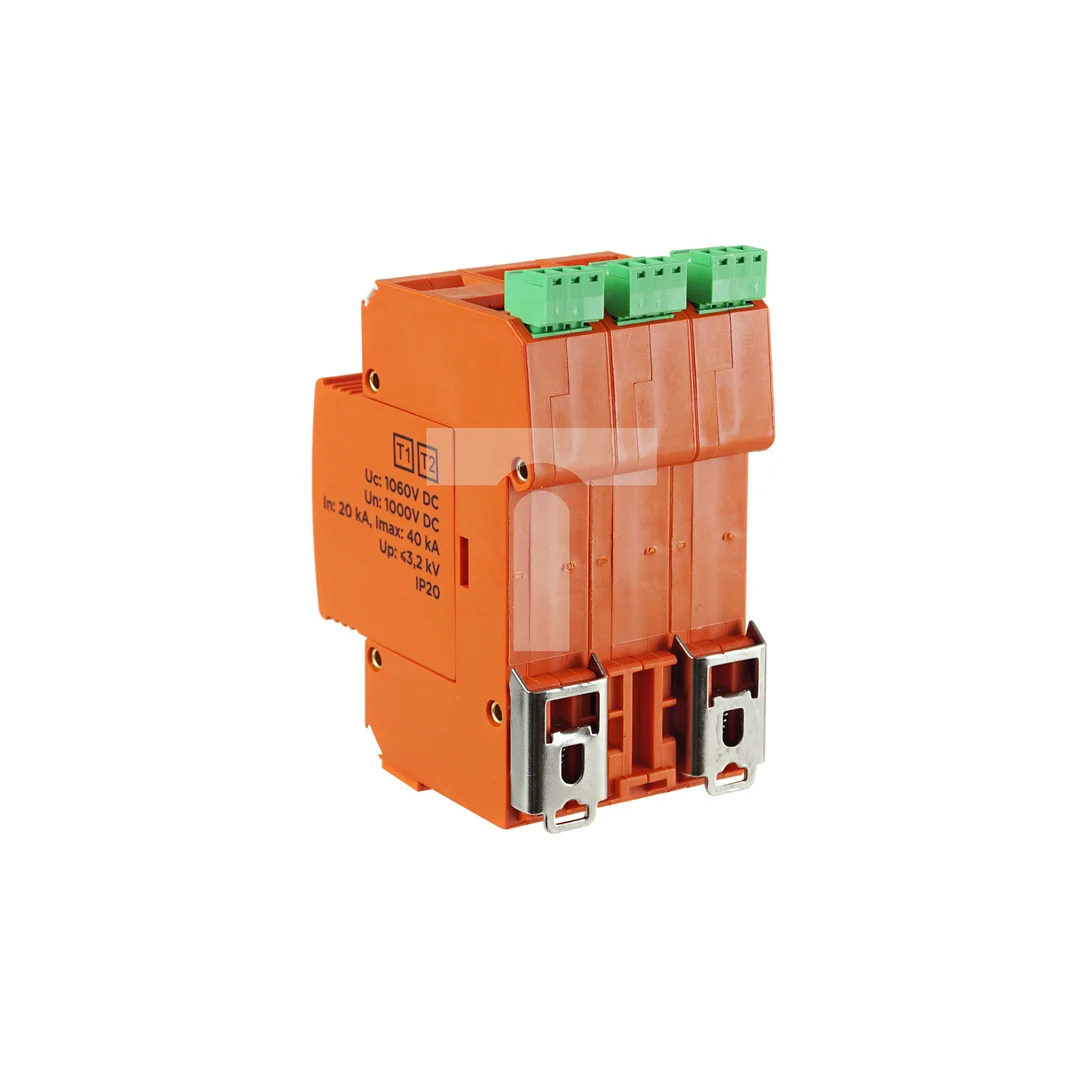

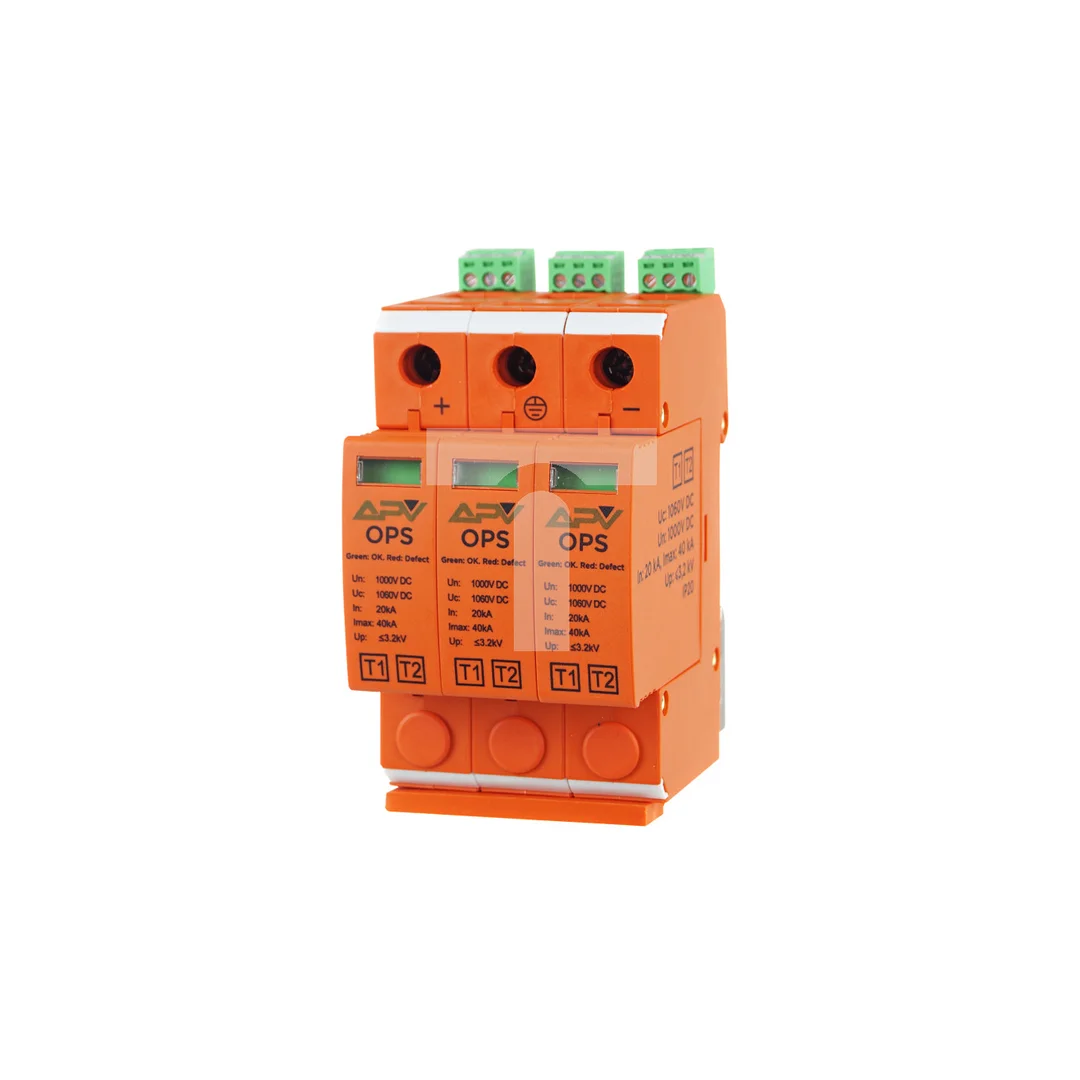

Ochronnik przeciwprzepięciowy fotowoltaiczny klasy B+C (T1+T2), 3P.

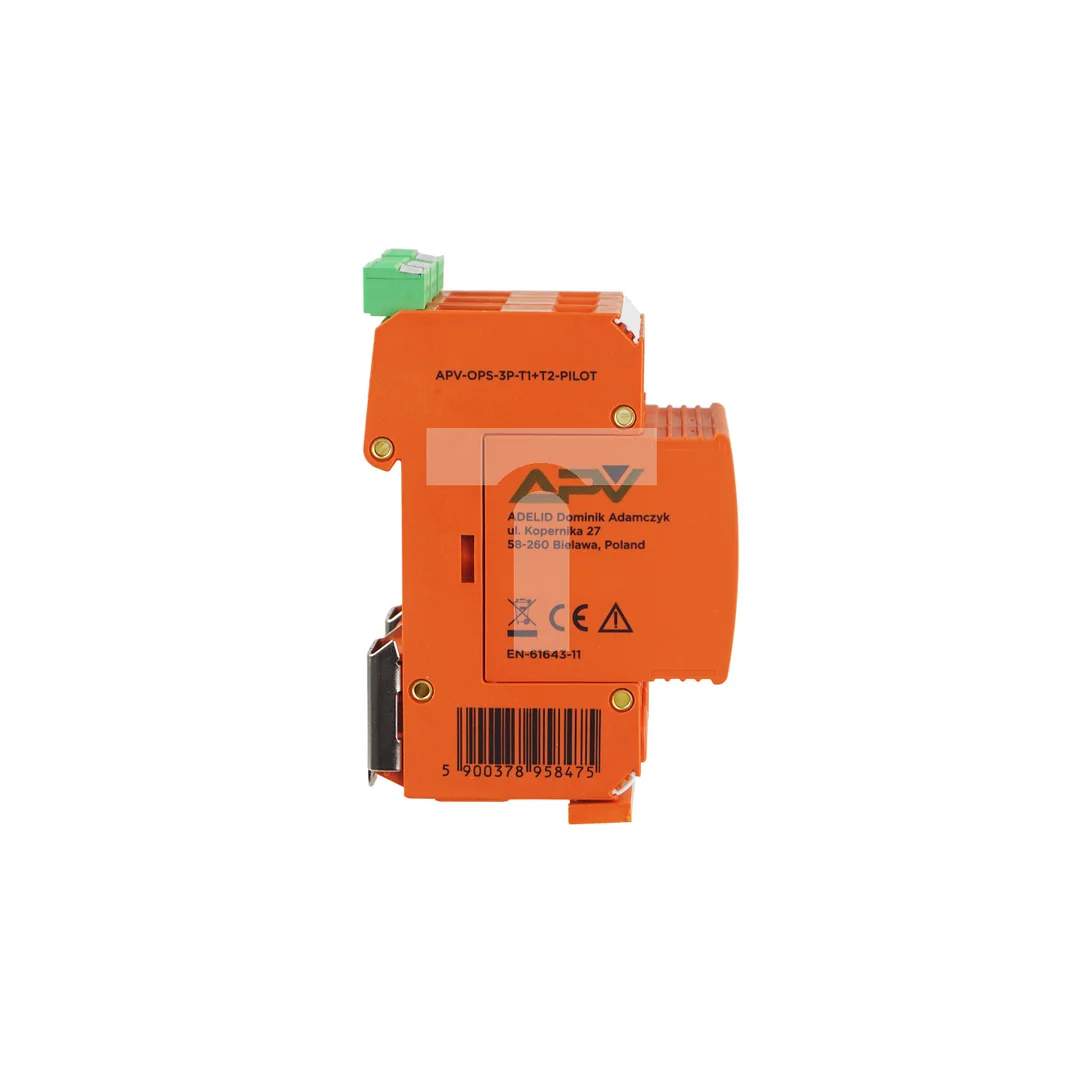

Nr katalogowy: APV-OPS-3P-T1+T2-PIL

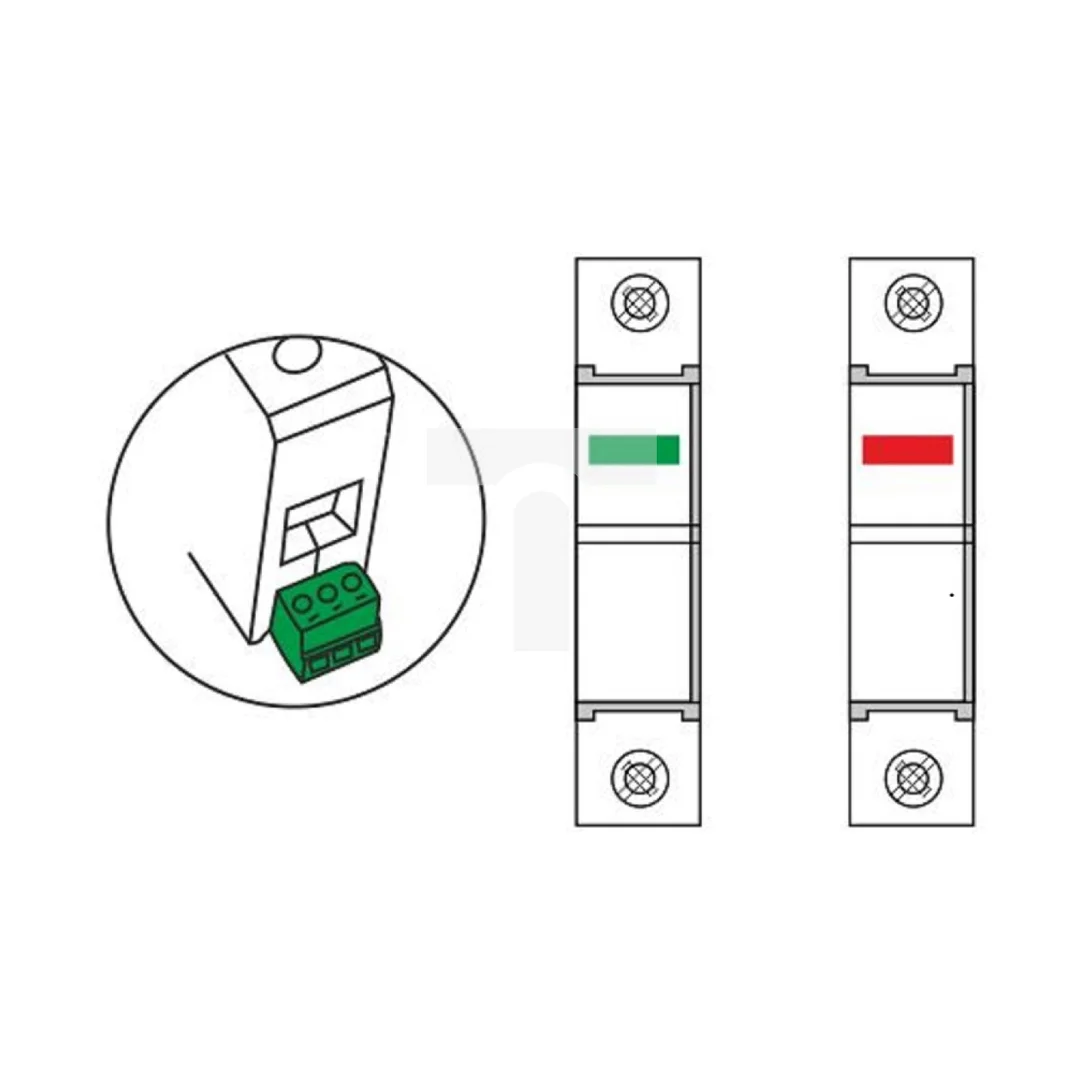

• Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
• Ochronnik APV zbudowany jest z wykorzystaniem specjalnego warystora o dużym przepływie oraz iskiernika gazowego.
• Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

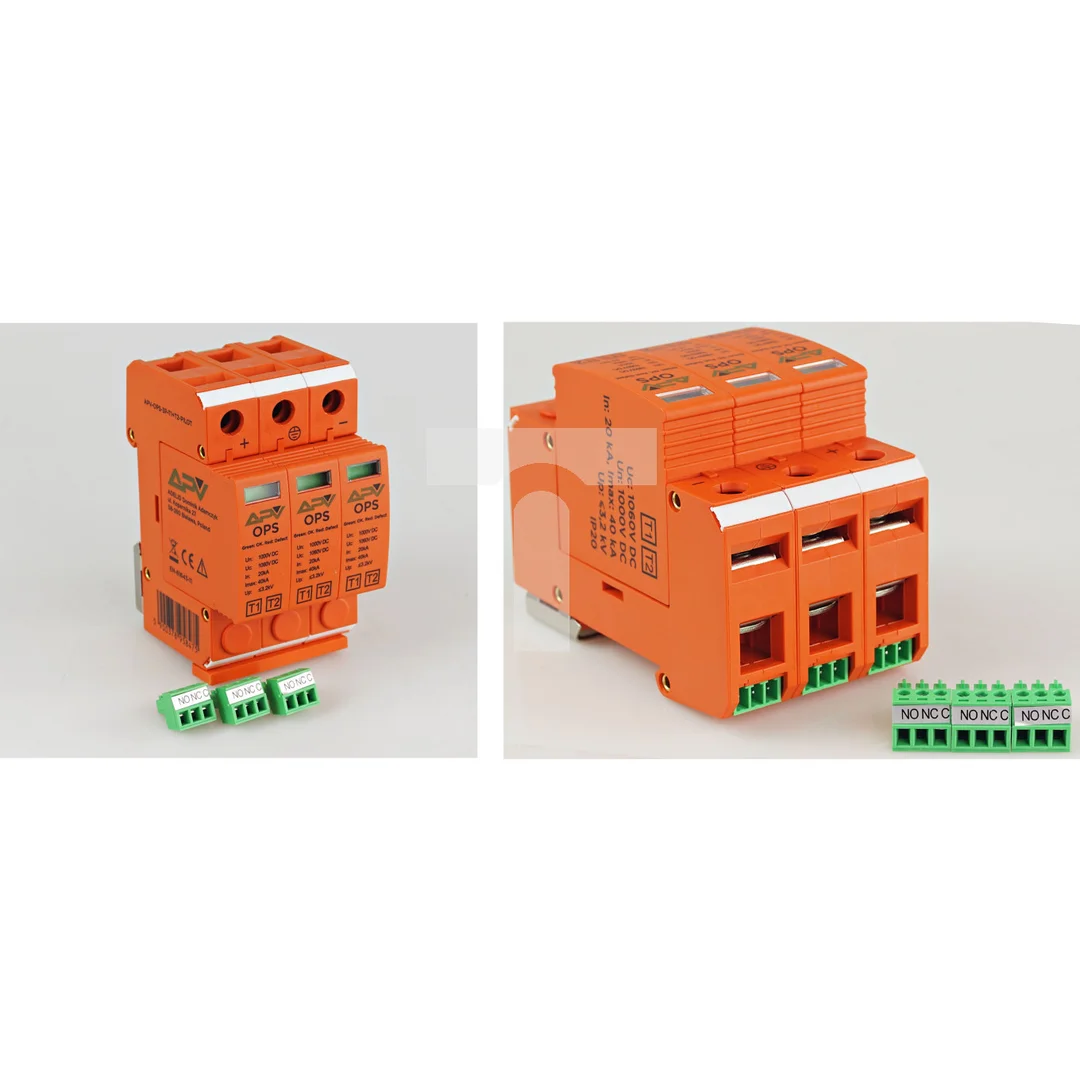

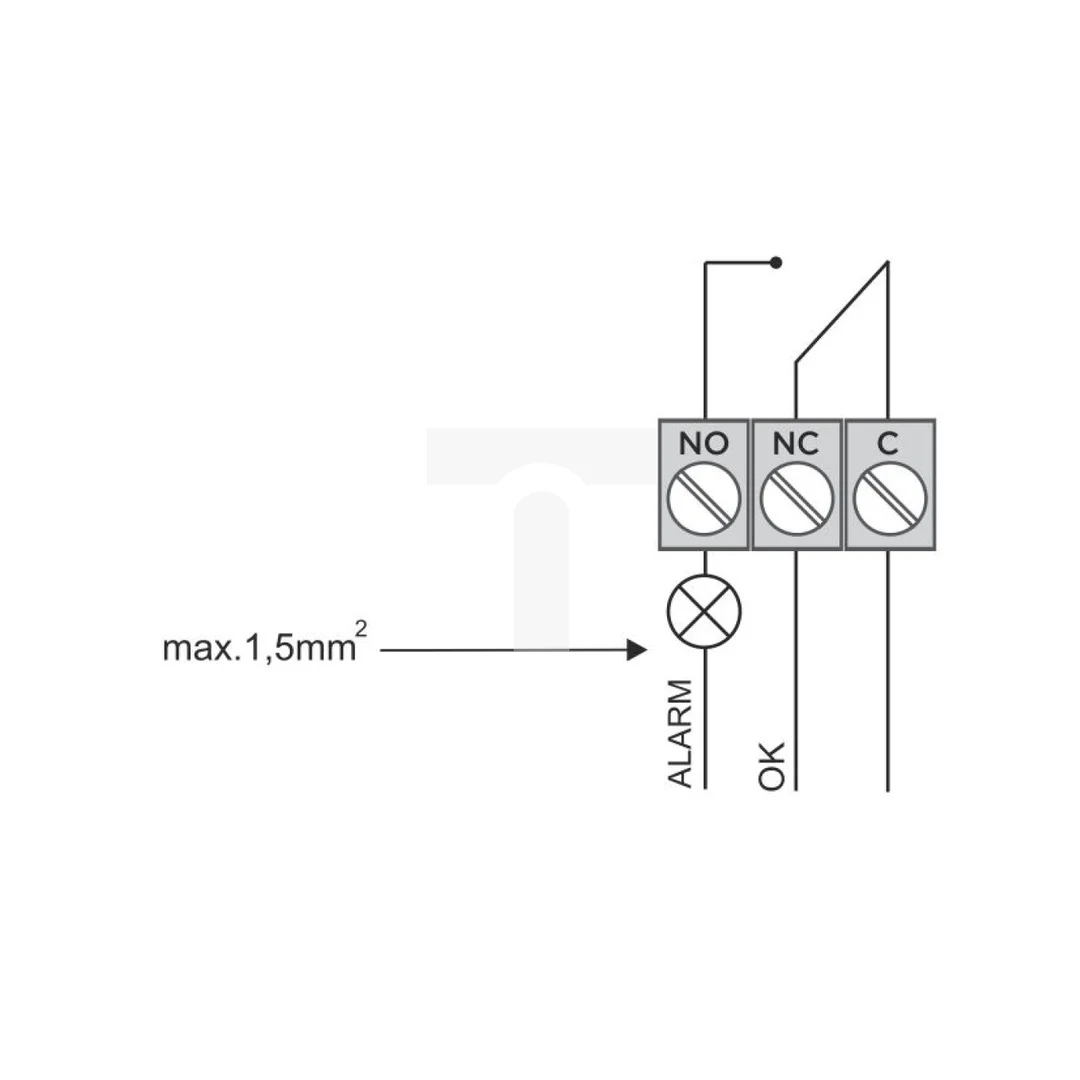

• Ochronniki posiadają styki kontrolne, do monitorowania stanu wkładek. Ochronniki mogą działać z lub bez dopiętych styków.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2),
• Ilość pól: 3,
• Wymagane zabezpieczenie – 32A,

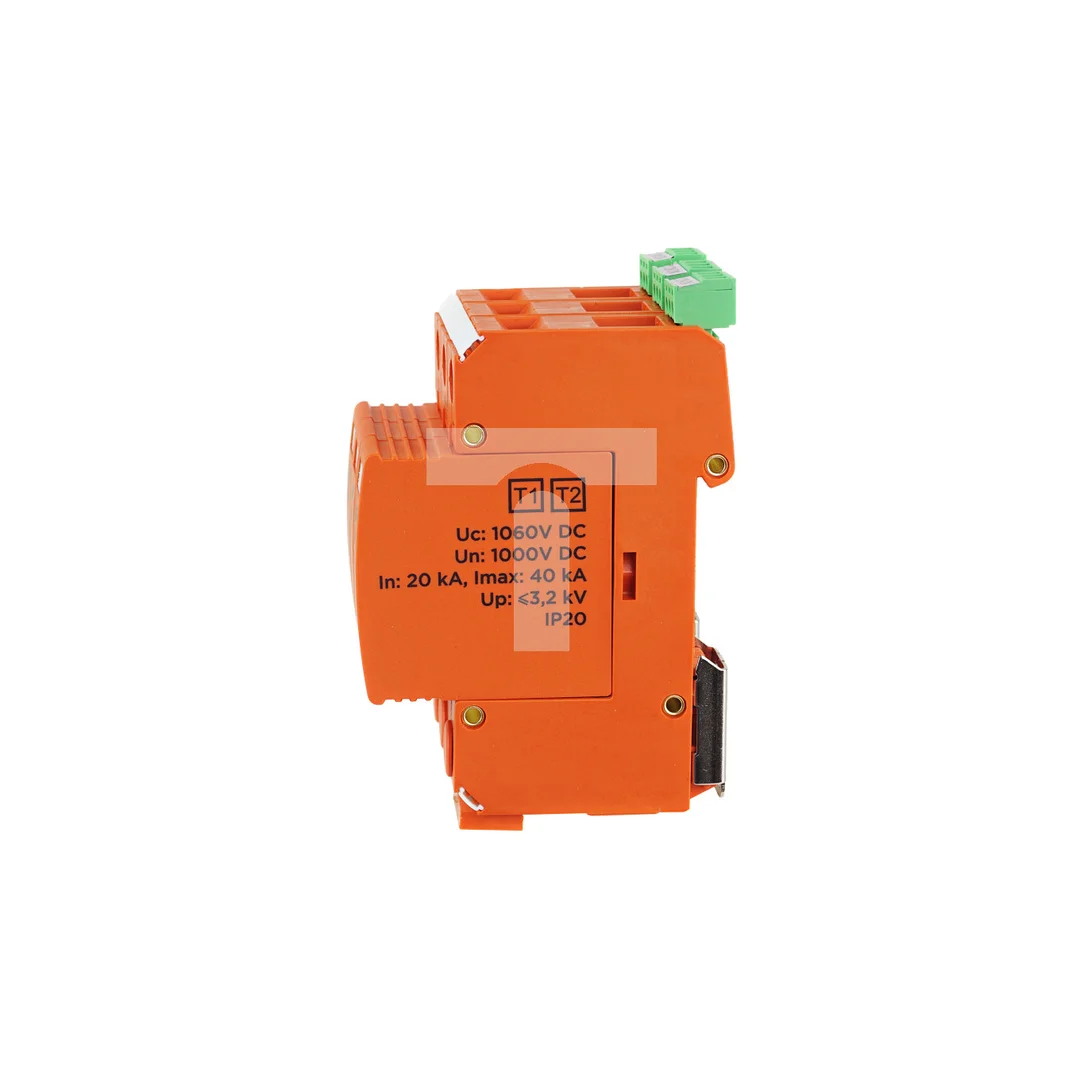

• Napięcie znamionowe Un – 1000V DC,
• Napięcie stałej pracy Uc – 1060V DC,
• In: 20kA, Imax: 40kA,
• Up: <3,2kV
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,

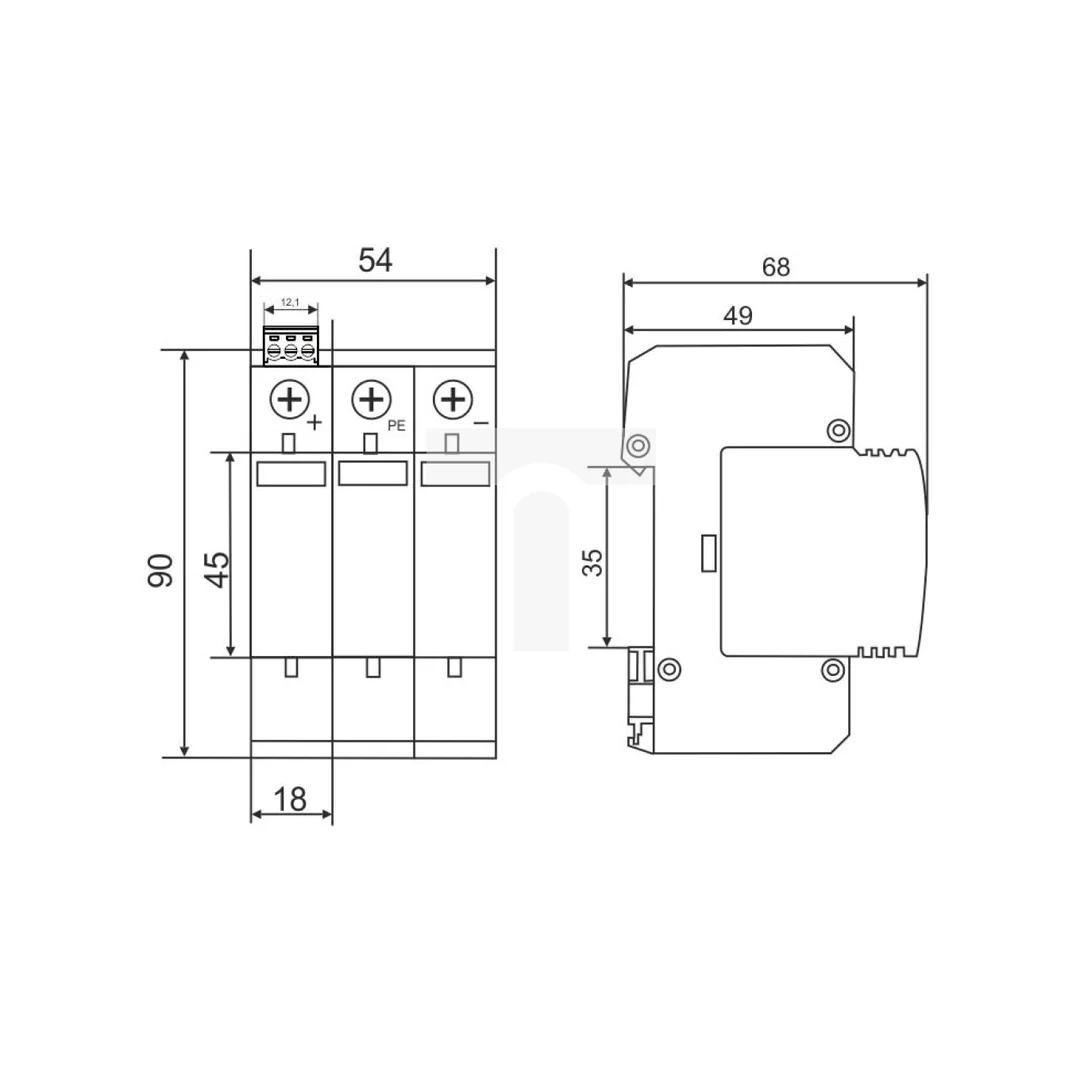

• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Czytelny podgląd stanu – umieszczone na środku duże okienko wskaźnikowe zapewnia podgląd stanu ogranicznika, również przy złym oświetleniu.

Szybszy montaż – zoptymalizowany klips montażowy zapewnia prosty i łatwy montaż bez użycia narzędzi.

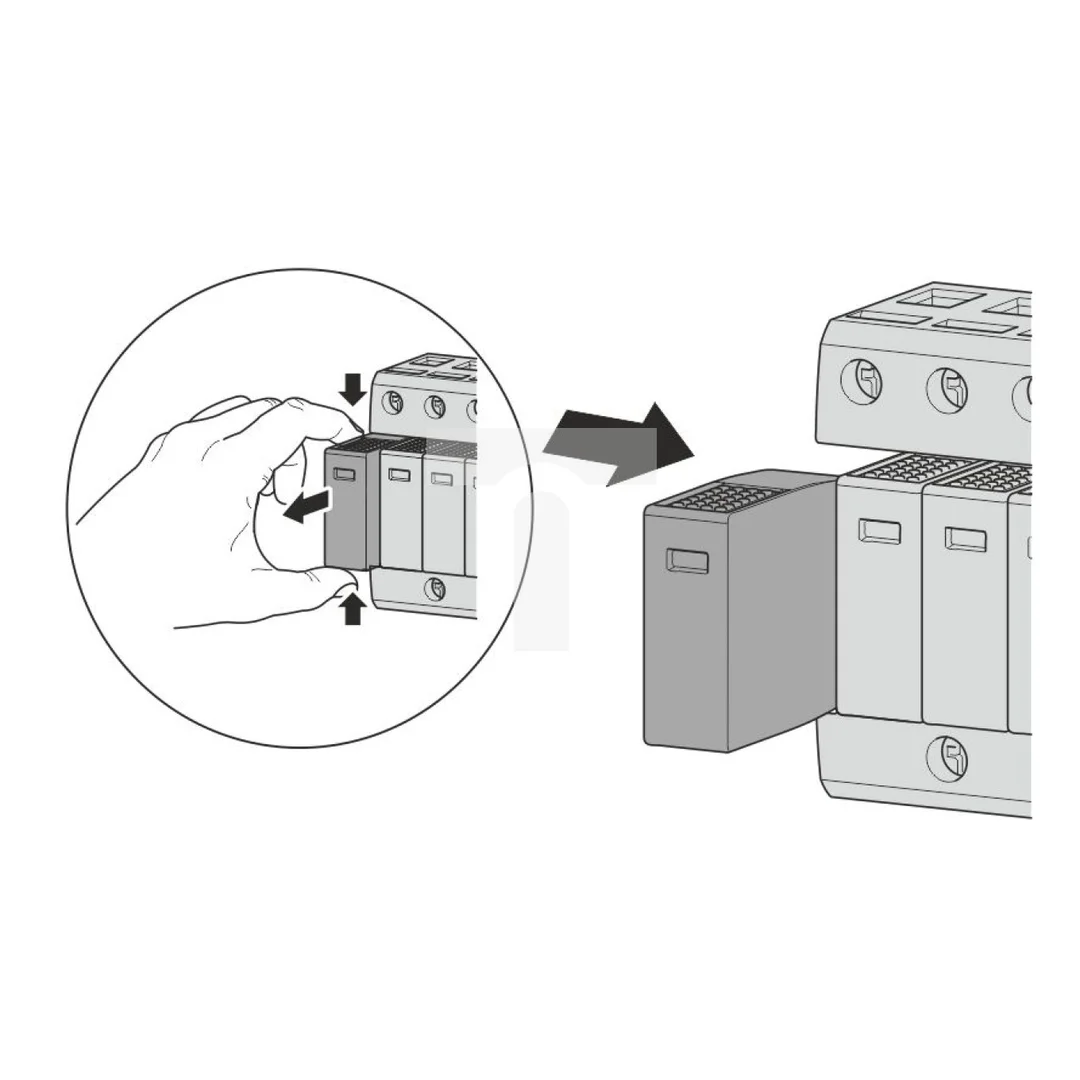

Pewne trzymanie modułów w podstawie – stabilne mocowanie umożliwia stosowanie ograniczników w aplikacjach zagrożonych wibracjami, np. w elektrowniach wiatrowych. Jednocześnie po wciśnięciu elementu unieruchamiającego, możliwe jest wyjęcie modułu z podstawy.

Wyprodukowane zgodnie z normą IEC/EN 61643-11.
