Opis
Ogranicznik przepięć

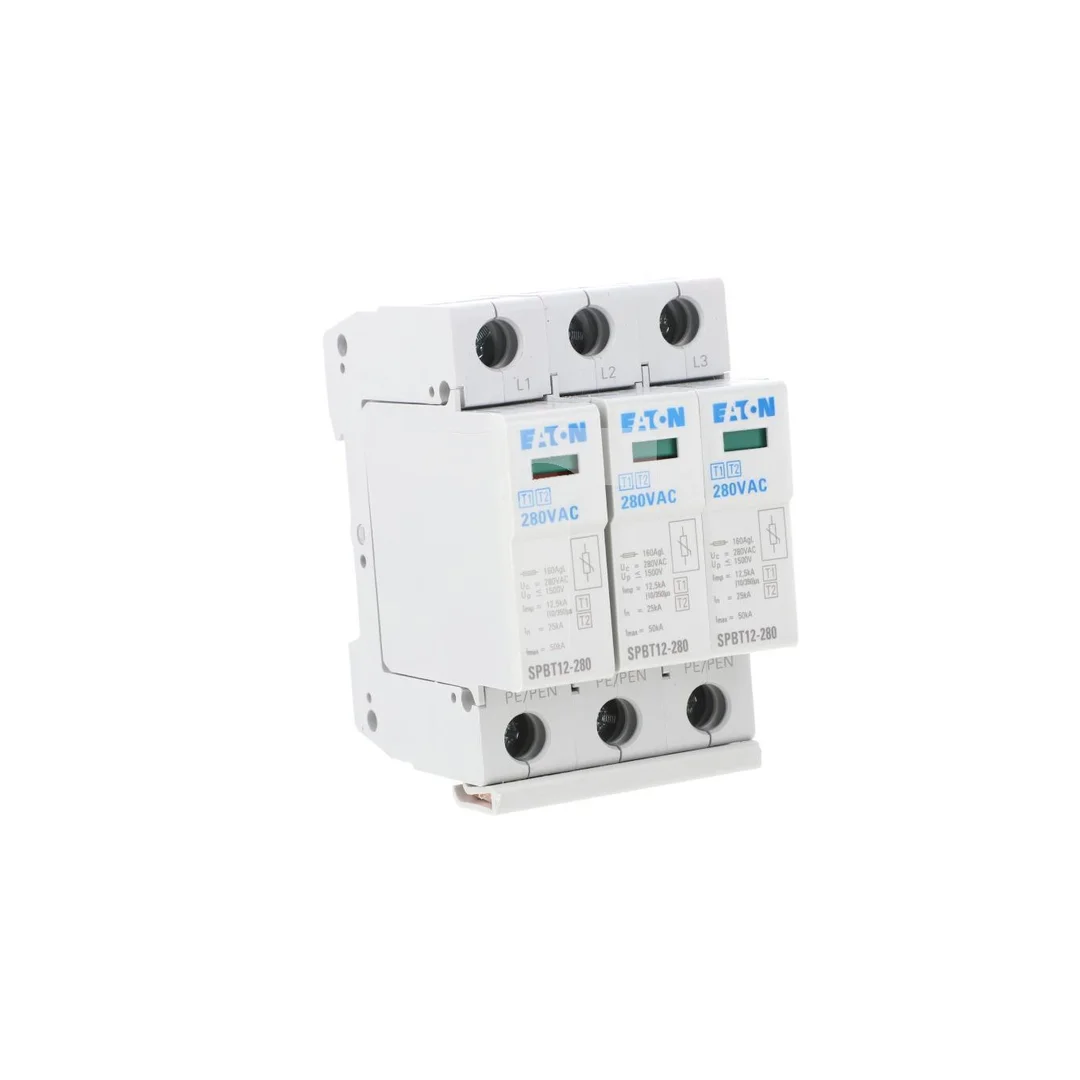

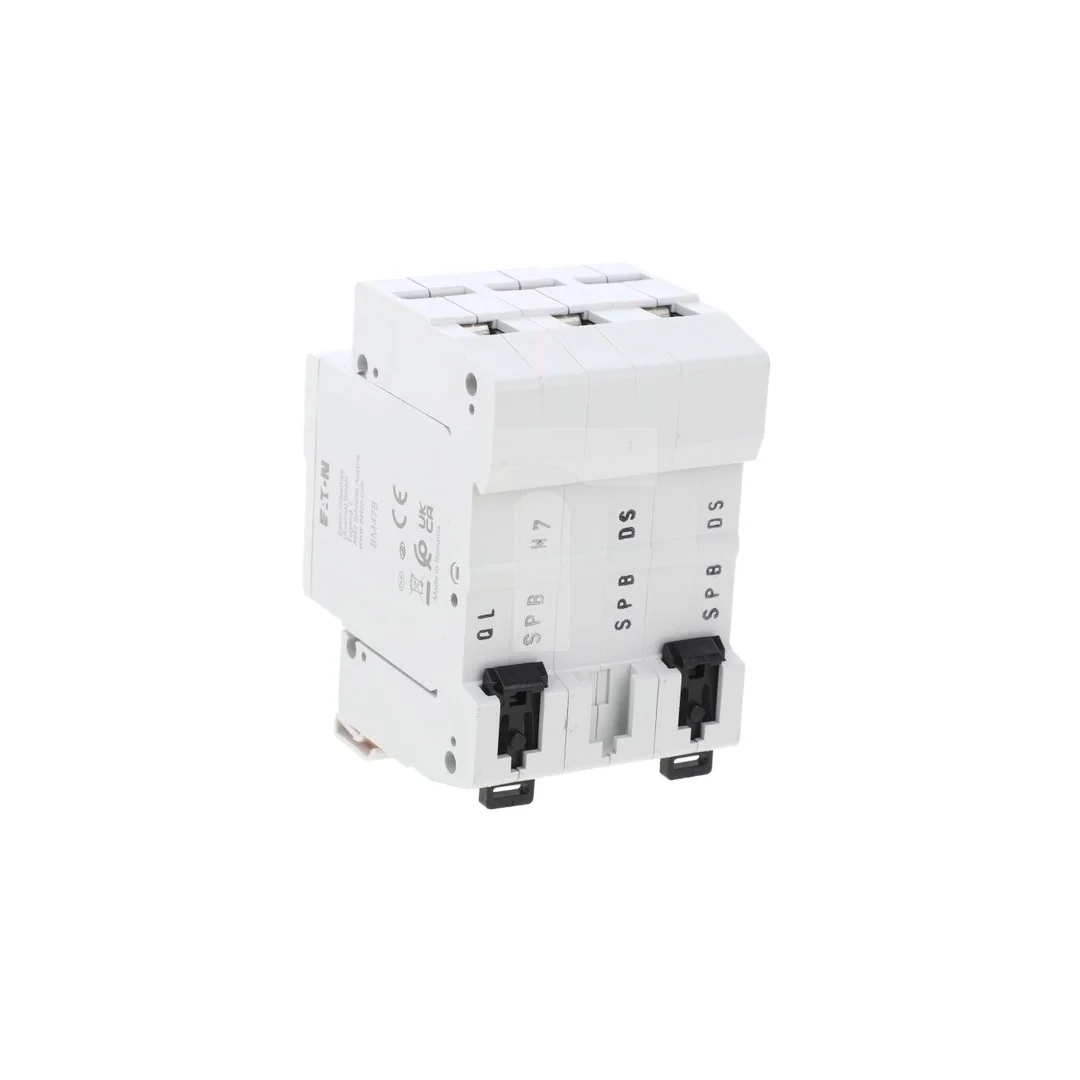

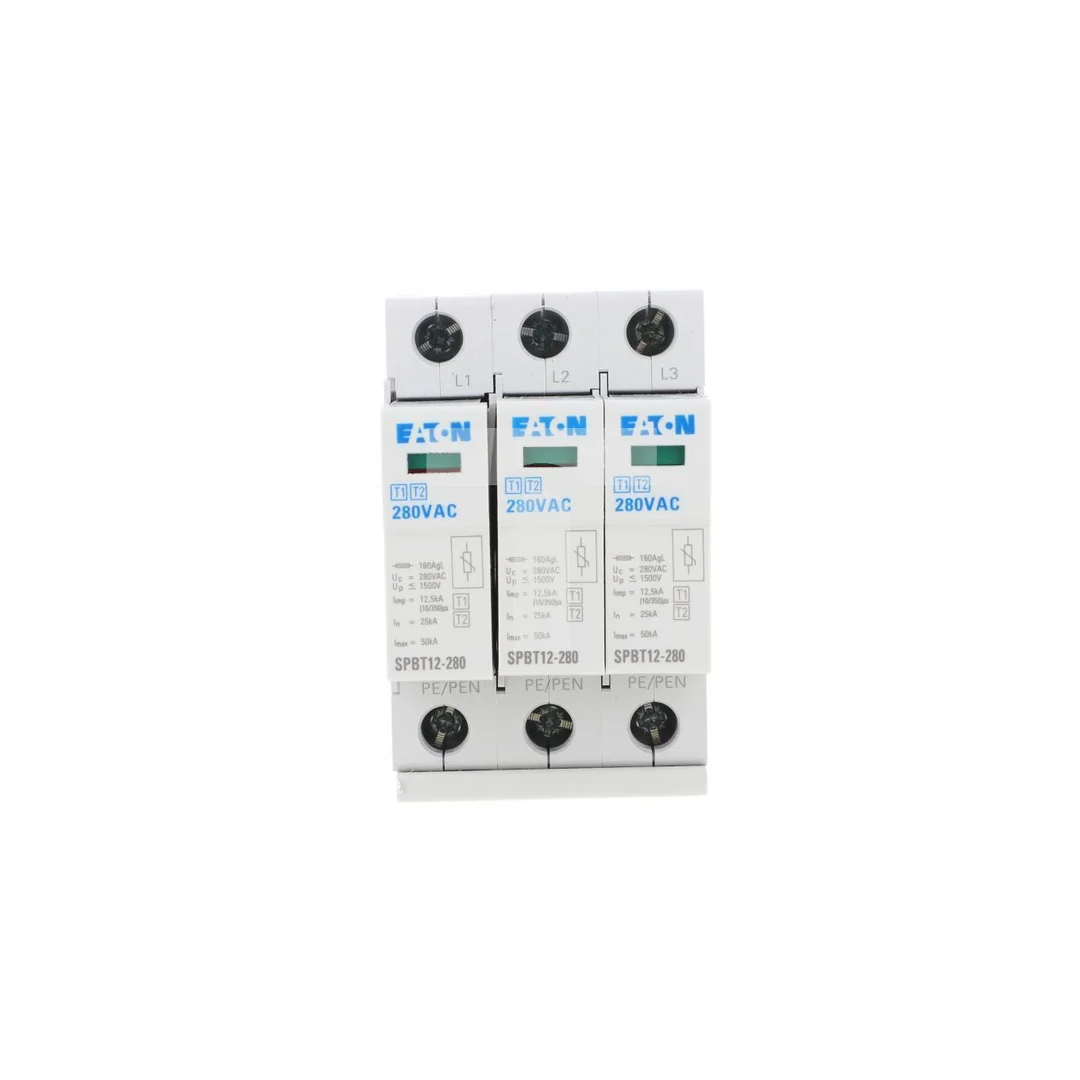

B+C Typ 1+2 3P 12,5kA SPBT12-280/3 158330
Ogranicznik przepięć klasy I+II zgodnie z IEC 61643‑1+A1
Ogranicznik przepięć typu T1+T2 zgodnie z EN 61643‑11
Wykonania o napięciu pracy AC 280
Wymienne wkłady
Optyczna sygnalizacja uszkodzenia wkładu
Zobacz video na temat ochronników przepięć i poznaj pełną ofertę zabezpieczeń niskiego napięcia
Obowiązkowy element instalacji elektrycznej w Twoim domu
Ochrona przed przepięciami elektrycznymi
Ochrona przed przepięciami elektrycznymi
Przepięciówkę typu 1+2 (dawne B+C) montuje się w celu ochrony instalacji elektrycznych przed skutkami pośrednich wyładowań piorunowych i przepięć łączeniowych. Stosuje się go jako uzupełnienie ochrony za ogranicznikami typu 1, w podrozdzielnicach.
ROZDZIELNICE ODDZIAŁOWE | ROZDZIELNICE PIĘTROWE | TABLICE ROZDZIELCZE
Dlaczego warto wybrać ogranicznik przepięć Eaton?
Pełne bezpieczeństwo
Chroni przed skutkami bezpośredniego i pośredniego wyładowania.
Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia)
Tego typu ogranicznik stanowi idealne zabezpieczenie przed przepięciami powstałymi w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej.
Szybka weryfikacja stanu urządzenia
Czerwone pole na optycznym wskaźniku uszkodzenia wkładu oznacza konieczność wymiany wkładu. Zielone ‑ prawidłową pracę urządzenia.
Łatwy w montażu, wygodny w użyciu
Informacja o stanie urządzenia na wyciągnięcie ręki
Informacja o stanie urządzenia na wyciągnięcie ręki
Optyczny wskaźnik przepalenia wkładki
Zaciski windowe i szynowe
Informacja o kluczowych parametrach
Prosty montaż na szynie DIN
Specyfikacja techniczna:
- Typ: SPBT12-280/3
- Typ ogranicznika: T1+T2
- Sygnalizacja zadziałania na urządzeniu: Optyczna
- Bieguny: 3P
- Prąd udarowy (10/350) : 12.5kA
- Poziom ochrony: 1,5kV
- Znamionowe napięcie DC [V]: 0
- Zdolność gaszenia prądu następczego [kA]: 0
- Maksymalny poziom ochrony L-N [kV]: 0
- Znamionowe napięcie AC [V]: 370
- Maksymalne napięcie trwałej pracy AC [V]: 0
Ostre burze lub awarie elektryczne mogą prowadzić do powstawania przepięć. Te z kolei do uszkodzenia instalacji elektrycznej. W ich wyniku zniszczone mogą zostać sprzęty elektryczne podłączone do sieci.
Dlatego obiekty przemysłowe, usługowe i mieszkalne powinny być wyposażone w instalację odgromową oraz w ochronniki przeciwprzepięciowe. Ochrona przed wyładowaniami piorunowymi i przepięciami łączeniowymi jest bardzo ważna dla bezpieczeństwa obiektu. Może ona ograniczyć zagrożenia pożarowe i porażeniowe w obiekcie.
Ograniczniki przepięć
w instalacjach elektrycznych
w instalacjach elektrycznych
Ograniczniki przepięć służą do ochrony urządzeń elektrycznych przed skutkami przepięć, wyładowań atmosferycznych i uderzenia pioruna. Wzrost napięcia w sieci wywołany przykładowo uderzeniem pioruna powoduje zadziałanie ogranicznika i obniżenie napięcia w sieci do poziomu bezpiecznego dla odbiorników elektrycznych. Ogranicznik przepięć to obowiązkowe zabezpieczenie w Polsce każdej instalacji elektrycznej.
Ograniczniki przepięć firmy EATON zapewniają skuteczną ochronę przeciwprzepięciową. Ich zaletą jest zastosowanie warystorów, które cechują się szybkością działania i wyjątkową zdolnością do pochłaniania energii. Dodatkowo posiadają optyczny wskaźnik uszkodzenia, który umożliwi podjęcie działania na czas, gdy urządzenie zostanie uszkodzone.
Ograniczniki przeciwprzepięciowe SPCT2 należy instalować w:
budynkach z zewnętrzną z instalacją piorunochronną
budynkach z zewnętrzną linią napowietrzną i instalacją piorunochronną
chronionym obiekcie, w którym jako instalację odgromową wykorzystano wewnętrzną konstrukcję stalową
budynkach zasilanych linią kablową, gdy odległość między budynkiem a stacją trafo jest niewielka (możliwość wystąpienia dużych prądów zwarciowych)
obiektach bez instalacji odgromowej w bliskim sąsiedztwie obiektów wysokich, gdy uziomy obiektów są połączone
Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie
Klasa testowa I/II
dla instalacji
fotowoltaicznej
[T1/2 PV]
dla instalacji
fotowoltaicznej
[T1/2 PV]
Klasa testowa II
dla instalacji
fotowoltaicznej
[T2 PV]
dla instalacji
fotowoltaicznej
[T2 PV]
Klasa testowa I/II
[T1/2]
[T1/2]

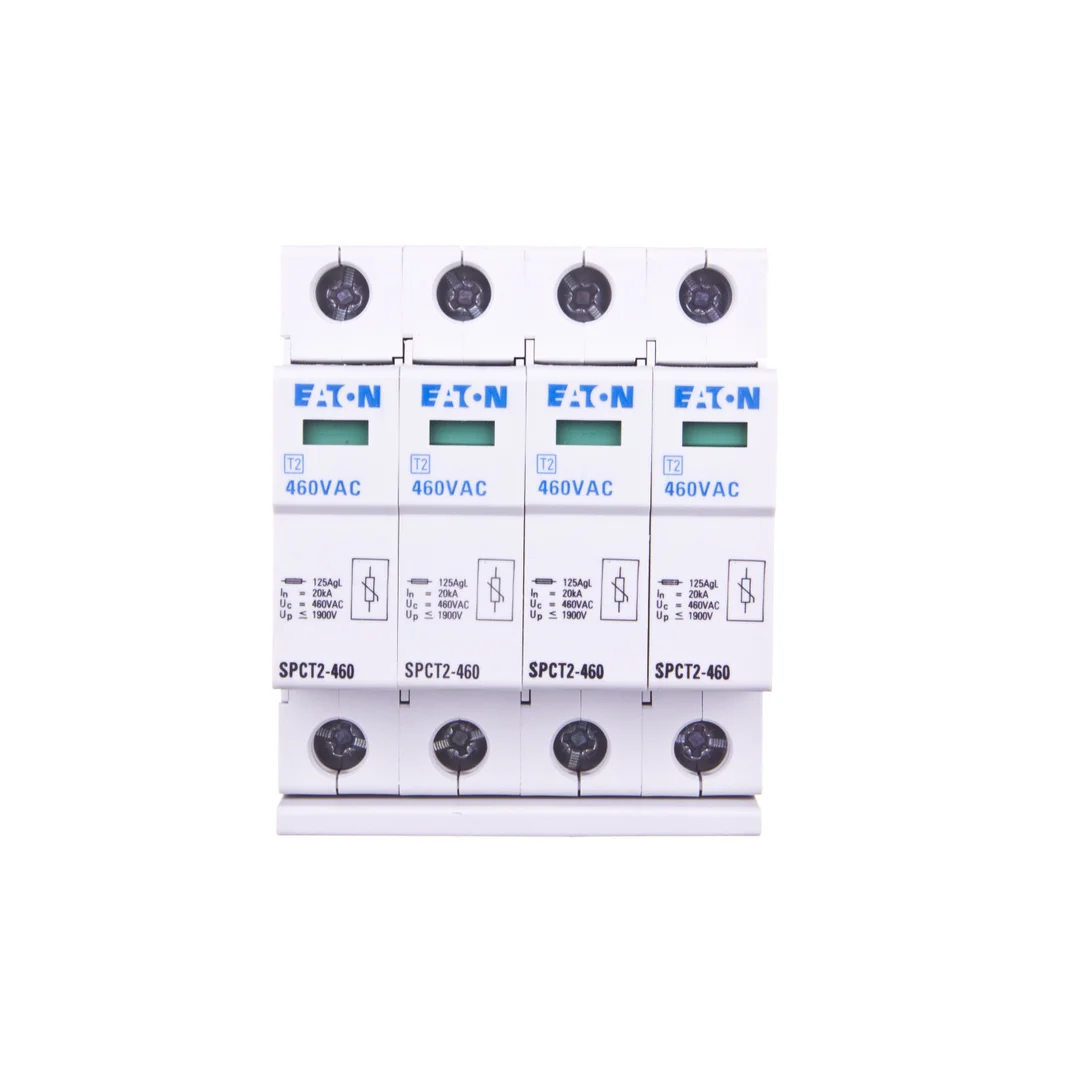

Klasa testowa II
[T2]
[T2]

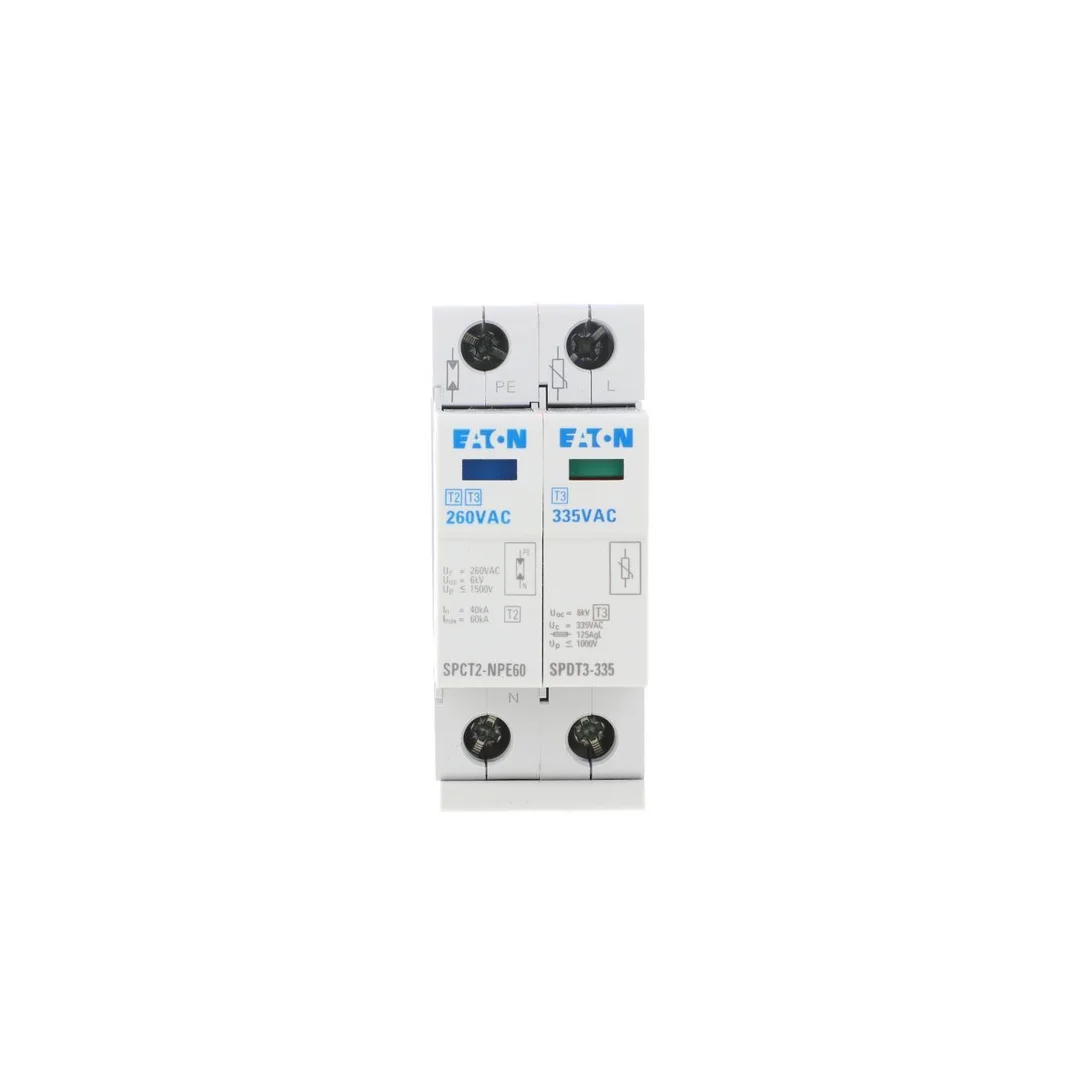

Klasa testowa III
[T3]
[T3]
Najczęściej zadawane pytania
Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych.
Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi.
Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2 w 1 chroniący przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego.
Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane.
Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków.
Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. Eaton zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki).
Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji.

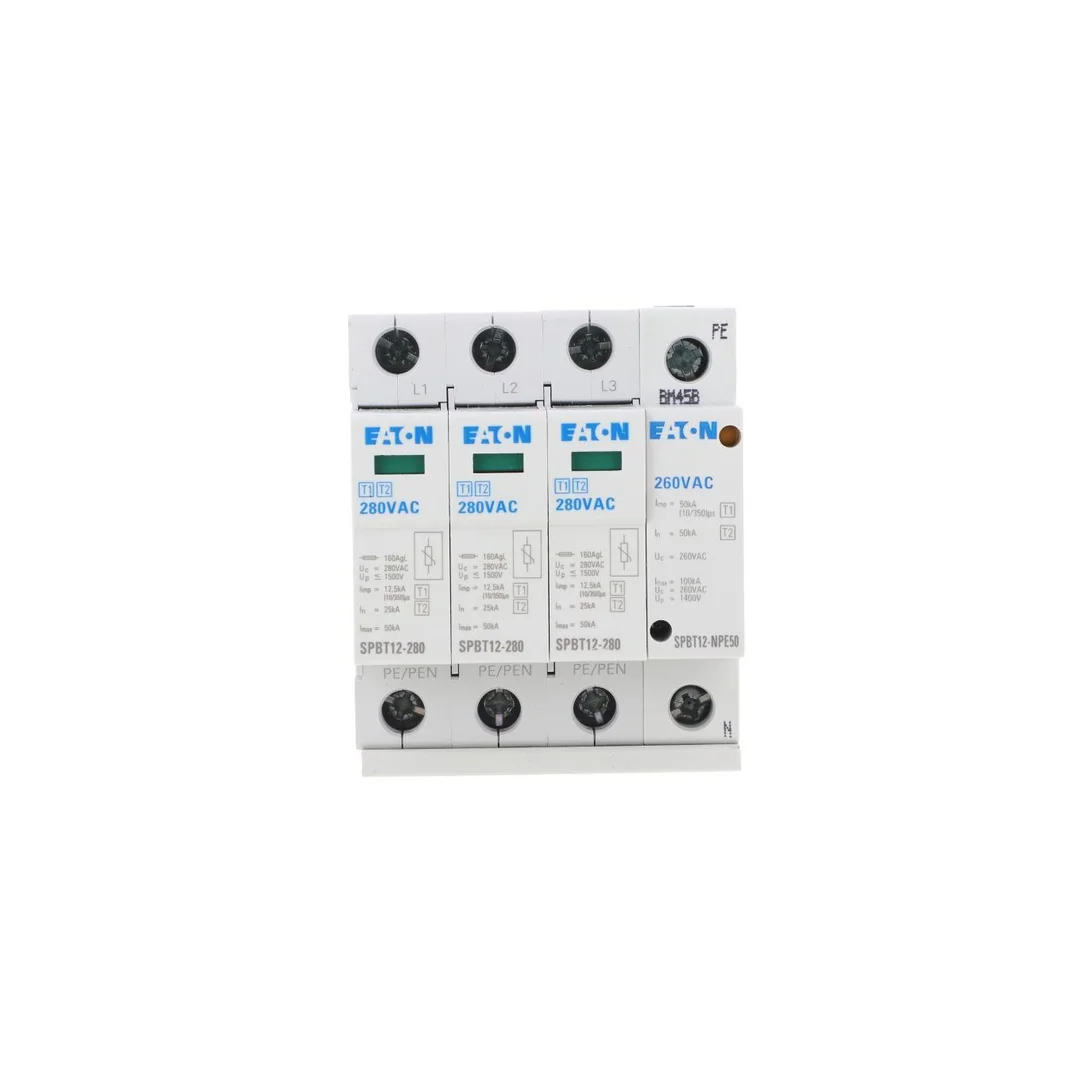

Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu.
W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C).
W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVT2 od EATON. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVT12 od EATON.
