Opis

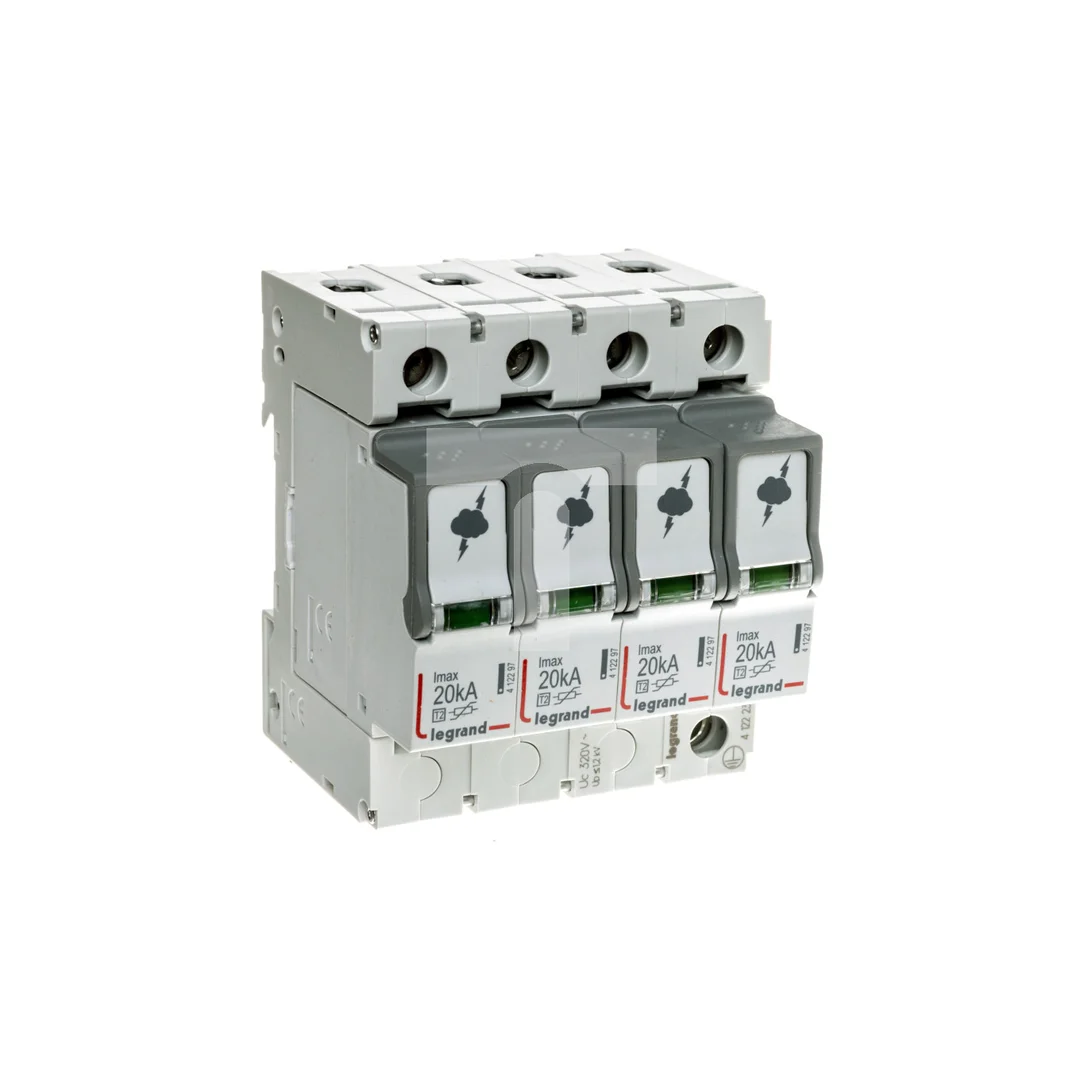

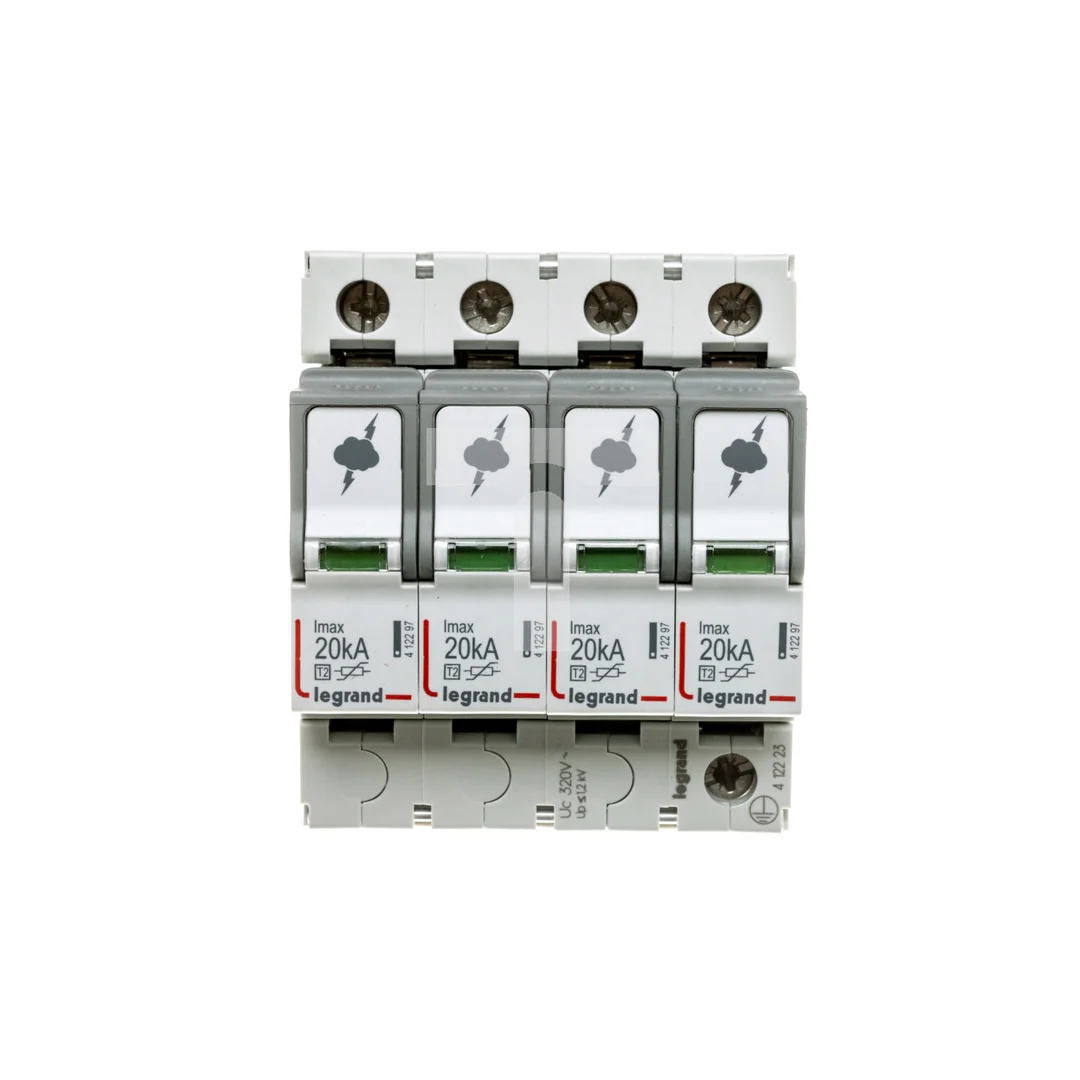

Ogranicznik przepięć Typ T2 4P 20kA 1,2kV ON 300 TT, TN (TNC, TNS) 412223
Modułowy ogranicznik przepięć typ 2, przeznaczony do ochrony instalacji wielofazowych (4P) w sieciach TT i TN (TNC, TNS). Stosowany jako element rozdzielnicy głównej lub obwodowej do ochrony urządzeń przed impulsywnymi przepięciami atmosferycznymi i łączeniowymi.
Cechy techniczne
- Liczba biegunów: 4 (ochrona L1-L2-L3-PE/N)
- Znamionowy prąd wyładowczy Iimp (8/20): 20 kA na biegun
- Poziom ochrony (Up): 1,2 kV
- Maksymalne napięcie trwałej pracy AC (Uc): 320 V
- Znamionowe napięcie AC: 230 V
- Typ urządzenia: Typ 2 (SPDs klasy T2) – wkłady wymienne
- Wskaźnik stanu: optyczny (zielony = sprawny, pomarańczowy = do wymiany)
- Brak zintegrowanego dobezpieczenia; brak styku do zdalnej sygnalizacji
- Maksymalne zabezpieczenie nadprądowe (koordynacja): do ~300 A
- Wymiary modułowe: 4 moduły na szynę DIN
- Przyłącza przewodów: elastyczny 0,5–25 mm?; sztywny 0,5–16 mm?
- Model: 412223
Zastosowanie produktu
- Ochrona rozdzielnic głównych i odgałęźnych w budynkach mieszkalnych, komercyjnych i obiektach przemysłowych.
- Stosowanie w instalacjach z układami sieci TT, TN (TNC, TNS) oraz IT, wymagających ochrony urządzeń elektronicznych i sterujących przed przepięciami.
- Montaż na szynie DIN w rozdzielnicach obwodowych jako pierwszy stopień ochrony typ 2 w układach koordynowanych.

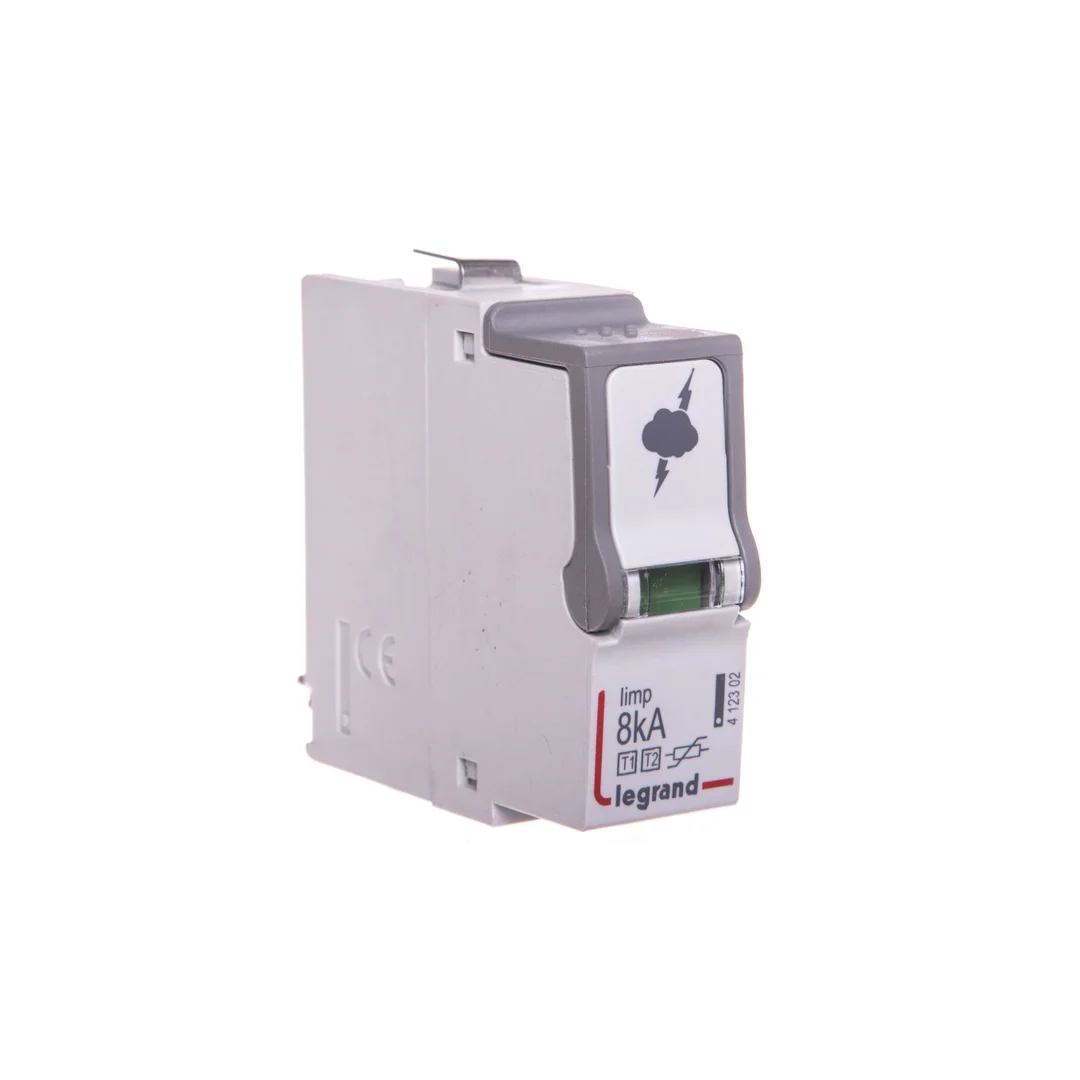

- Zalecane stosowanie przy koordynacji z wyłącznikami lub bezpiecznikami do ~300 A; wkłady wymienne umożliwiają serwis i szybką wymianę po zadziałaniu.
- Instalację i podłączenie należy wykonywać przez wykwalifikowanego elektryka, zgodnie z zasadami bezpieczeństwa i wymaganiami instalacji niskiego napięcia.
