Niezawodne i sprawdzone ograniczniki przepięć ETITEC C T2
Ograniczniki przepięć ETITEC C T2 są przeznaczone do zastosowania wewnętrznego w podrozdzielnicy jako ograniczniki typu 2 zgodnie z normą EN 61643-11 oraz jako stopień II zgodnie z normą IEC 61643-11. Stanowią drugi stopień zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym lub przepięciami łączeniowymi. W przypadku uszkodzenia urządzenia aktywuje się wewnętrzne zabezpieczenie termiczne oraz sygnalizacja uszkodzenia. W takiej sytuacji wymienia się wyłącznie wstawkę warystorową, bez konieczności wymiany podstawy, która jest zamocowana na szynie TH35.
Ogranicznik ETITEC C T2 255/20 G to ogranicznik iskiernikowy przeznaczony do zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym. Zapewnia galwaniczne odseparowanie przewodu N od przewodu PE w układzie sieci TT.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002440394
Typ produktu określony przez producenta.
ETITEC C T2 275/20 1+0 RC
Ograniczniki typu T2 (II) to rozwiązanie przeznaczone do zabezpieczenia przed przepięciami wywołanymi pośrednim wyładowaniem atmosferycznym lub przepięciami łączeniowymi.
T2, II
Maksymalne napięcie, jakie może być trwale przykładane do ogranicznika przepięć bez zadziałania
275
Standardowe napięcie, dla którego urządzenie zostało zaprojektowane do pracy.
230
TOV (Temporary OverVoltage) to przepięcia przemijające o podwyższonym napięciu. Występują np.: na skutek zaniku przewodu neutralnego, asymetrii w sieci lub nieprawidłowej pracy urządzeń.
442V/120min
bezpieczne odłaczenie
bezpieczne odłaczenie
Prąd wyładowczy o impulsie 8/20 μs, jaki urządzenie może wytrzymać wielokrotnie podczas normalnej pracy.
20
Najwyższy prąd impulsowy (8/20μs), jaki urządzenie może odprowadzić jednokrotnie bez uszkodzenia.
40
Maksymalne napięcie, jakie pojawi się na wyjściu ogranicznika podczas zadziałania
<1,5
Zintegrowany układ, który odłącza ogranicznik od instalacji w przypadku przegrzania, zapobiegając jego uszkodzeniu lub pożarowi.
tak
Wskazanie, że wymagane jest dodatkowe zabezpieczenie przy prądzie głównym powyżej 125A.
125A gG (max.)
Klasa szczelności obudowy określająca odporność na wnikanie ciał stałych i wody.
IP20
Wskazuje na rodzaj zastosowanego komponentu wewnętrznego w ograniczniku przepięć. W technice nn używa się głównie trzech typów: warystory (MOV), iskierniki (GDT), kombinowane (MOV+GDT).
MOV
Ograniczniki przepięć występują w wersji 1, 2, 3 lub 4 polowej.
1
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
1
Pierwsza cyfra w oznaczeniu 1+0, 2+0, itp. oznacza ilość modułów z warystorami, 2-ga cyfra 1 oznacza biegun N-PE z iskiernikiem.
1+0

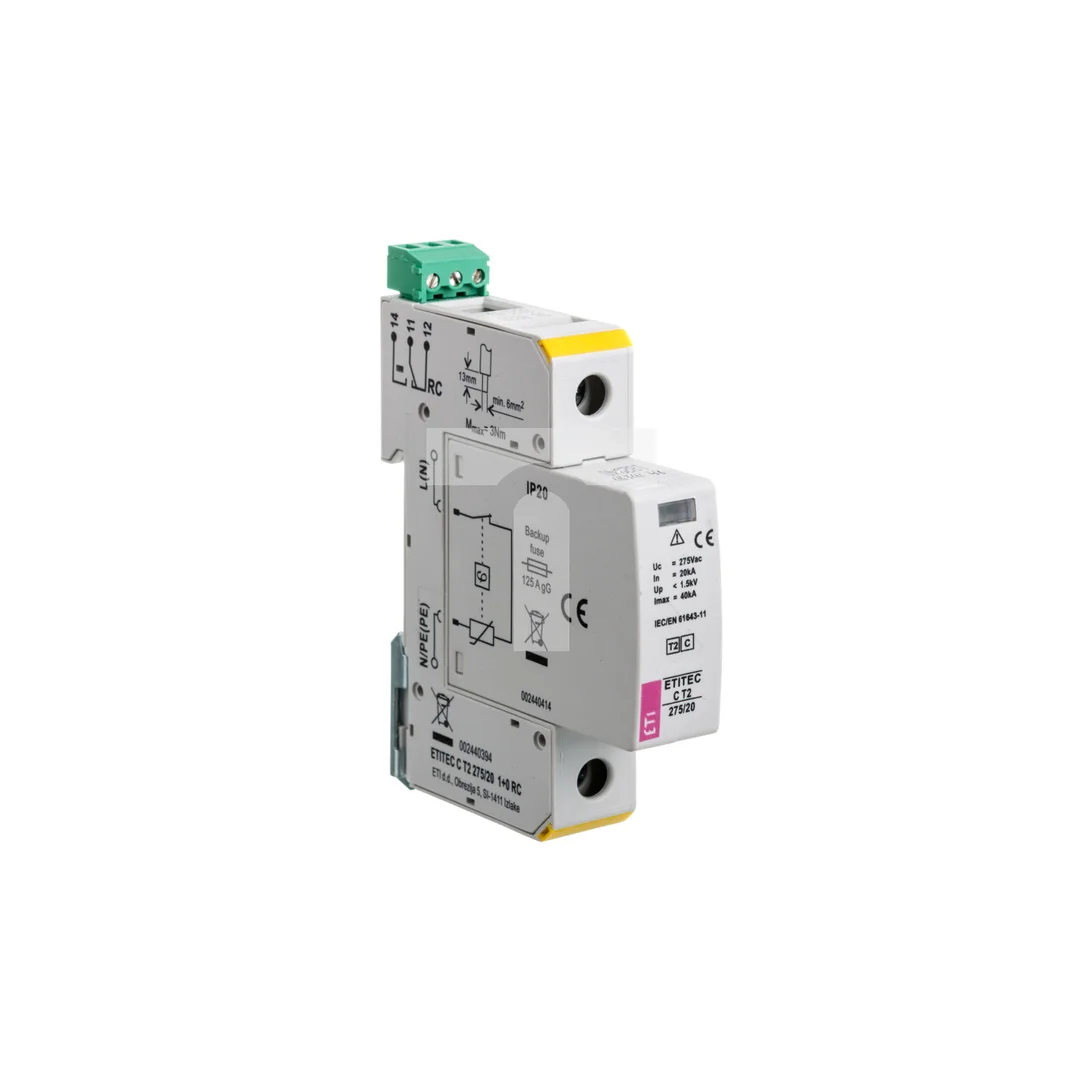

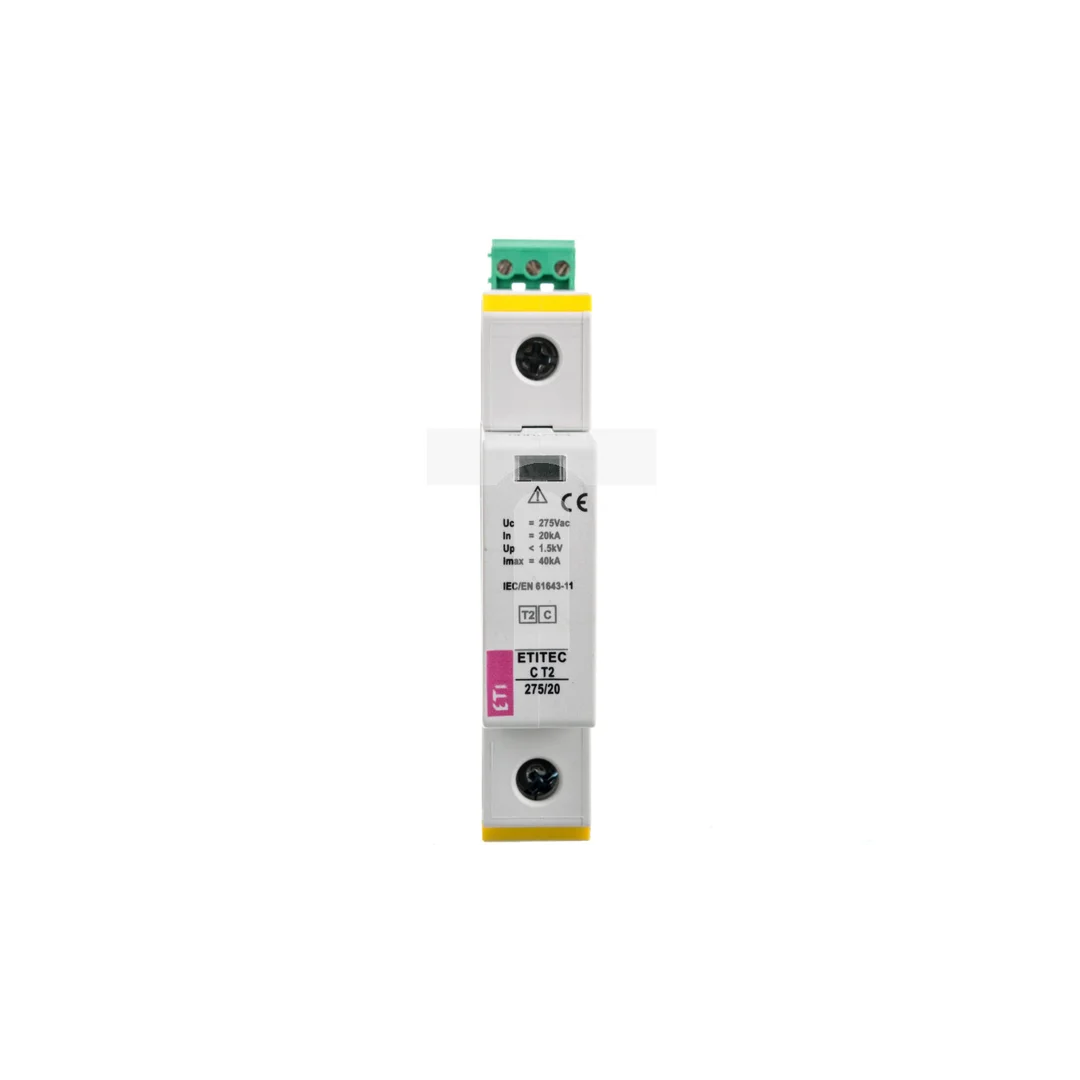

Zdjęcie produktu
Zalety produktu
- Każdy ogranicznik przepięć zawiera ochronę termiczną, która odłącza go od sieci, jeśli prąd przekroczy maksymalną dopuszczalną wartość (Imax).
- Wykonane z wysokiej jakości warystorów.
- Oznaczenie zawiera kluczowe parametry techniczne i szczegóły dotyczące połączenia, w tym maksymalne przekroje przewodów: 35 mm² (drut) i 25 mm² (wielodrut).
- Wskaźnik stanu warystora: czerwony – uszkodzenie, zielony – sprawny.
- Wszystkie ograniczniki przepięć posiadają elementy pozycjonujące, zapobiegające niewłaściwemu montażowi modułów innego ogranicznika przepięć.
- Iskiernik (GDT) jest stosowany jako izolacja galwaniczna pomiędzy przewodami N i PE w ukłdach sieci TT.
- Wyjmowane samozatrzaskowe styki do zdalnego sygnalizowania uszkodzeń (RC). Tylko dla typu ETIETC C T2 275/20…RC.
- Metalowy zatrzask do szybkiego montażu na szynie DIN.
- Specjalne szyny zbiorcze IZ16/…/ETITEC do połączenia jednobiegunowych aparatów.
