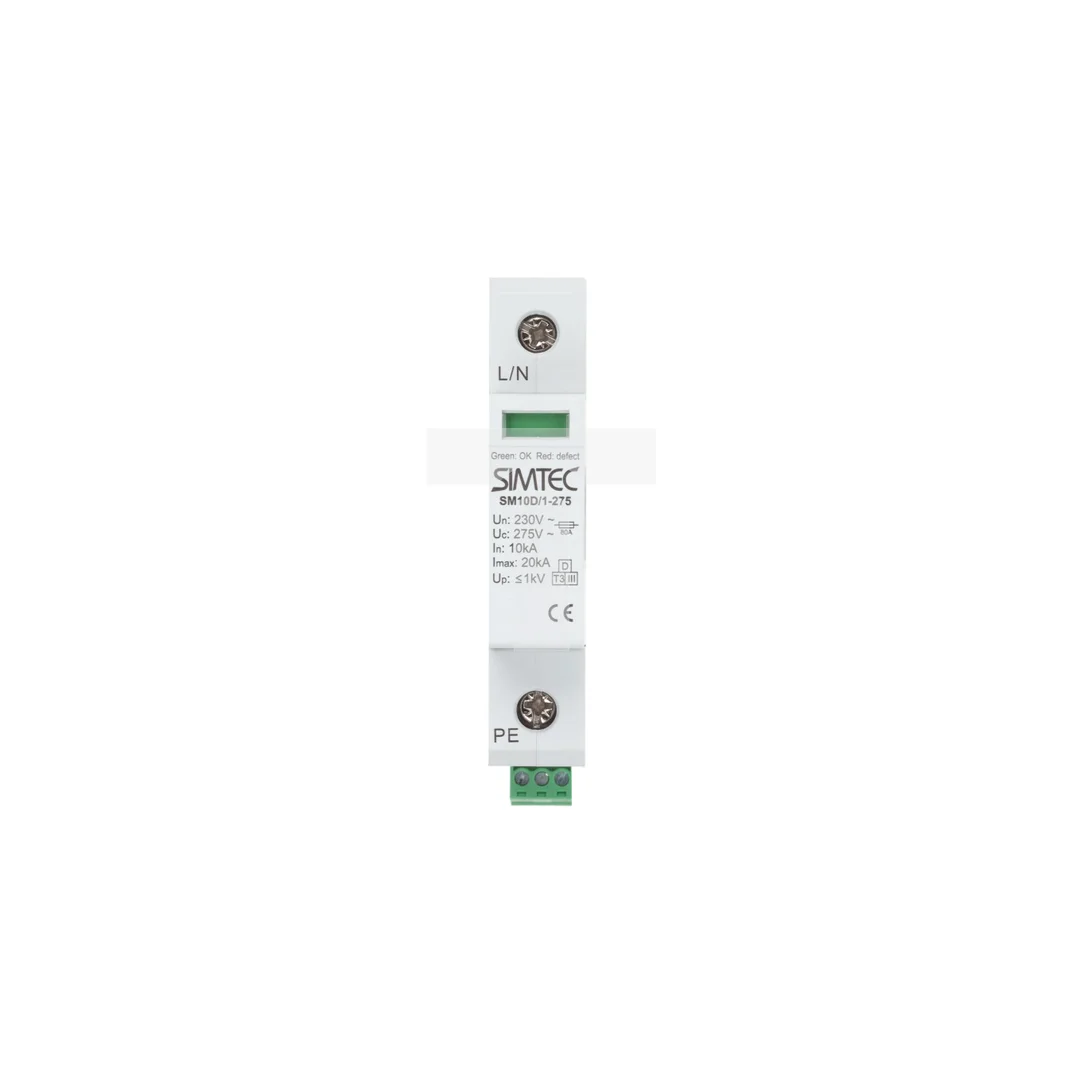

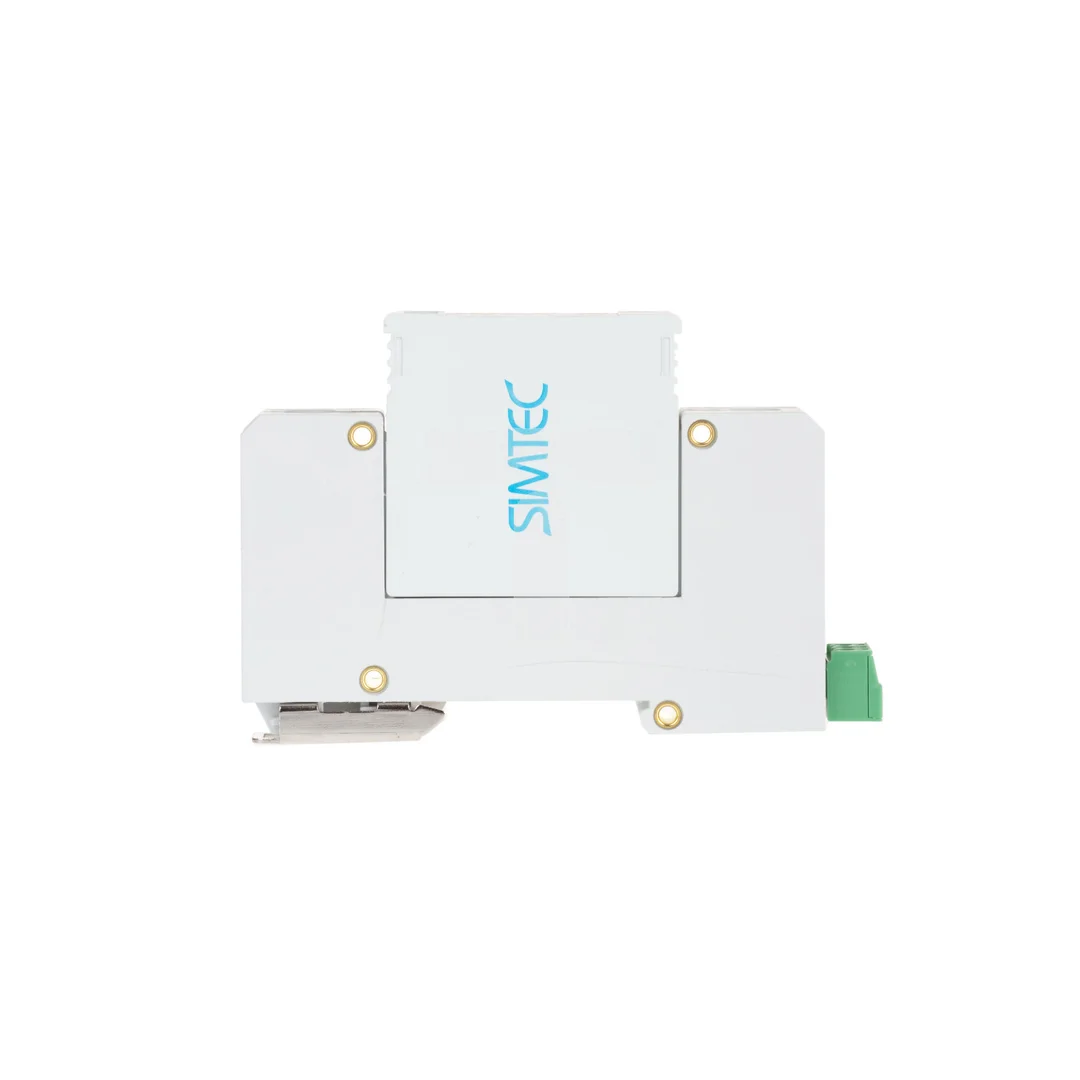

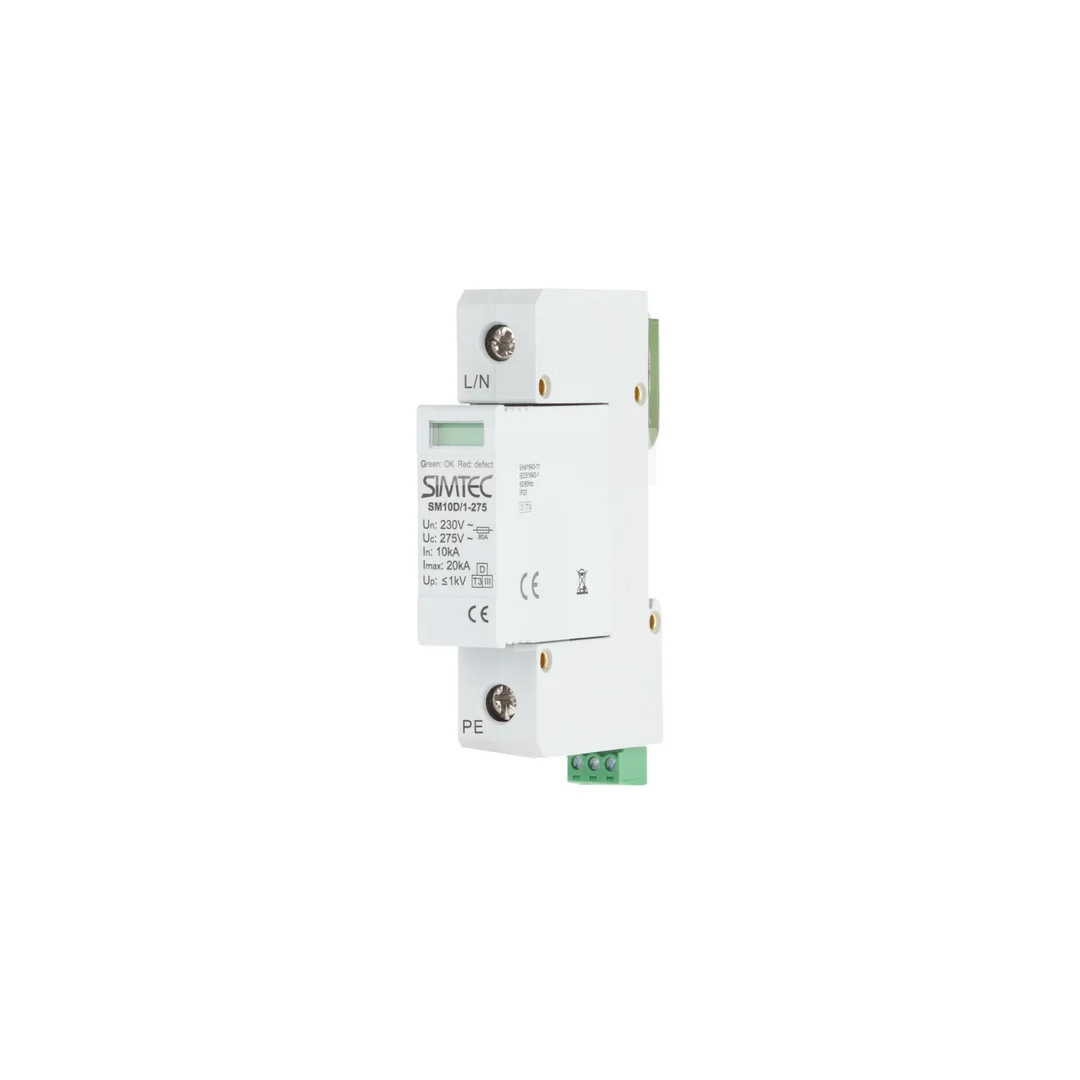

Ogranicznik przepięć Typ T3 1P 10kA SM10D/1P SIMTEC 85301000
Ogranicznik przepięć SM10D/1P to jednofazowe urządzenie ochronne Typu T3 przeznaczone do zabezpieczenia instalacji i urządzeń końcowych przed przepięciami udarowymi. Stosowany w rozdzielnicach modułowych i panelach dystrybucyjnych, z możliwością zdalnej sygnalizacji stanu.
Cechy techniczne
- Typ: T3, liczba biegunów: 1P; model: SM10D/1P (nr kat. 85301000).
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy: 275 V.
- Znamionowy prąd wyładowczy (8/20) L-N (In): 10 kA; maksymalny prąd rozładowania (Imax): 20 kA.
- Poziom ochrony napięciowej ? 1 kV; czas zadziałania < 25 ns.
- Znamionowy prąd: 80 A.
- Temperatura pracy: od -40 °C do +85 °C.
- Wymiary: szer. 17,5 mm × wys. 90,5 mm × gł. 66 mm; stopień ochrony: IP20.
- Montaż: szyna montażowa DIN 35 mm (TS 35).
- Sygnalizacja: optyczna lokalna; wyposażony w styk do zdalnej sygnalizacji.
- Przekroje przewodów przyłączanych: przewód elastyczny (wielodrutowy) 2,5–25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 2,5–35 mm².
- Brak filtra przeciwzakłóceniowego.
Zastosowanie produktu
- Ochrona urządzeń końcowych w instalacjach jednofazowych: rozdzielnice mieszkaniowe, biurowe i usługowe.
- Zabezpieczenie wrażliwych urządzeń automatyki, sterowników PLC, serwerów i sprzętu teleinformatycznego przed przepięciami udarowymi.
- Montaż w modułowych szafach na szynie DIN 35 mm — punktowy montaż Typu 3 w obwodach wtórnych rozdziału.
- Integracja z systemami monitoringu rozdzielnicy poprzez styk zdalnej sygnalizacji (informacja o zadziałaniu ogranicznika).
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy SM10D/1P posiada styk do zdalnej sygnalizacji i jakie przewody można nim podłączyć?
Tak — urządzenie wyposażone jest w styk do zdalnej sygnalizacji oraz optyczny wskaźnik zadziałania. Do przyłączy zasilających i styku sygnalizacji stosować przewody elastyczne 2,5–25 mm² lub przewody sztywne 2,5–35 mm²; przed podłączeniem wyłączyć zasilanie i zapewnić poprawne osadzenie przewodów w zaciskach.
