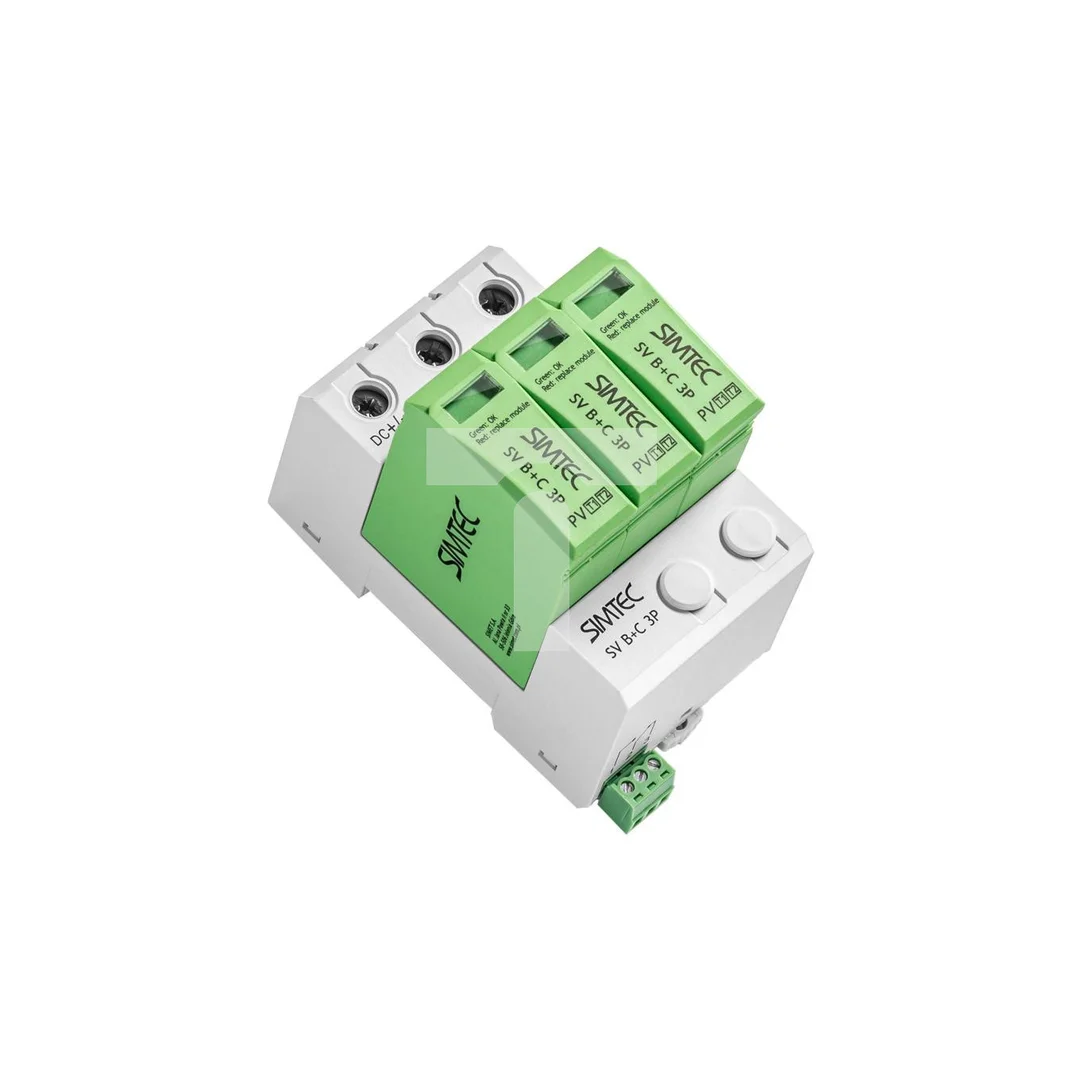

Ogranicznik przepięć Warystorowy do fotowoltaiki SV Typ T1+T2 3P SIMTEC certyfikat TUV 85036002

Ogranicznik przepięć Warystorowy do fotowoltaiki SV Typ T1+T2 3P SIMTEC certyfikat TUV 85036002

Ogranicznik przepięć warystorowy SV Typ T1+T2 przeznaczony do instalacji fotowoltaicznych — ochrona przeciwprzepięciowa i częściowa ochrona odgromowa (klasy T1+T2) dla systemów PV, komór rozdzielczych i wejść falowników.

Cechy techniczne

• Typ ochrony: T1+T2 (B+C) przeznaczony do stosowania w instalacjach fotowoltaicznych.
• Znamionowe napięcie DC: 1000 V; maksymalne napięcie instalacji PV: 1060 V.
• Prąd udarowy (10/350): 6,5 kA; maksymalny prąd rozładowania (zgodnie z dokumentacją produktu): do 40 kA.
• Zdolność gaszenia prądu następczego: 20 kA.
• Wymiary: 54 mm (szer.) × 90 mm (wys.) × 78 mm (głęb.). Rozmiar: 3 moduły.
• Stopień ochrony: IP20; temperatura pracy: od -40 °C do +85 °C.
• Przekroje przewodów: elastyczne z tulejką 2,5–25 mm²; przewody sztywne (jednodrutowe/wielodrutowe) 2,5–35 mm².
• Wyposażenie: styk sygnalizacji zdalnej (umożliwiający integrację z systemami monitoringu/sterowania).
• Konstrukcja: niewydmuchowy; przeznaczony do montażu po stronie DC instalacji fotowoltaicznej.

Zastosowanie produktu

• Ochrona stringów PV i wejść falowników przed przepięciami atmosferycznymi i przejściowymi.
• Montaż w skrzynkach łączeniowych (combiner box) po stronie DC instalacji fotowoltaicznej.
• Zastosowanie w instalacjach dachowych i naziemnych, w miejscach wymagających ochrony klasy T1+T2.
• Integracja z systemami monitoringu dzięki stykowi sygnalizacji zdalnej — pozwala na alarmowanie o stanie ochrony.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy ogranicznik można stosować w instalacji o napięciu do 1060 V?
   Tak — urządzenie ma znamionowe napięcie DC 1000 V i zostało dopuszczone do pracy w instalacjach PV o maksymalnym napięciu do 1060 V; przy projektowaniu należy uwzględnić napięcie obwodu w stanie pracy i temperaturę pracy modułów.
2. Czy urządzenie posiada styk sygnalizacji zdalnej i jakie ma zastosowanie?
   Tak — ogranicznik wyposażony jest w styk sygnalizacji zdalnej, co umożliwia zgłaszanie stanu ochrony do systemu monitoringu lub centralki; szczegóły połączeń i parametry styków znajdują się w dokumentacji technicznej producenta.
