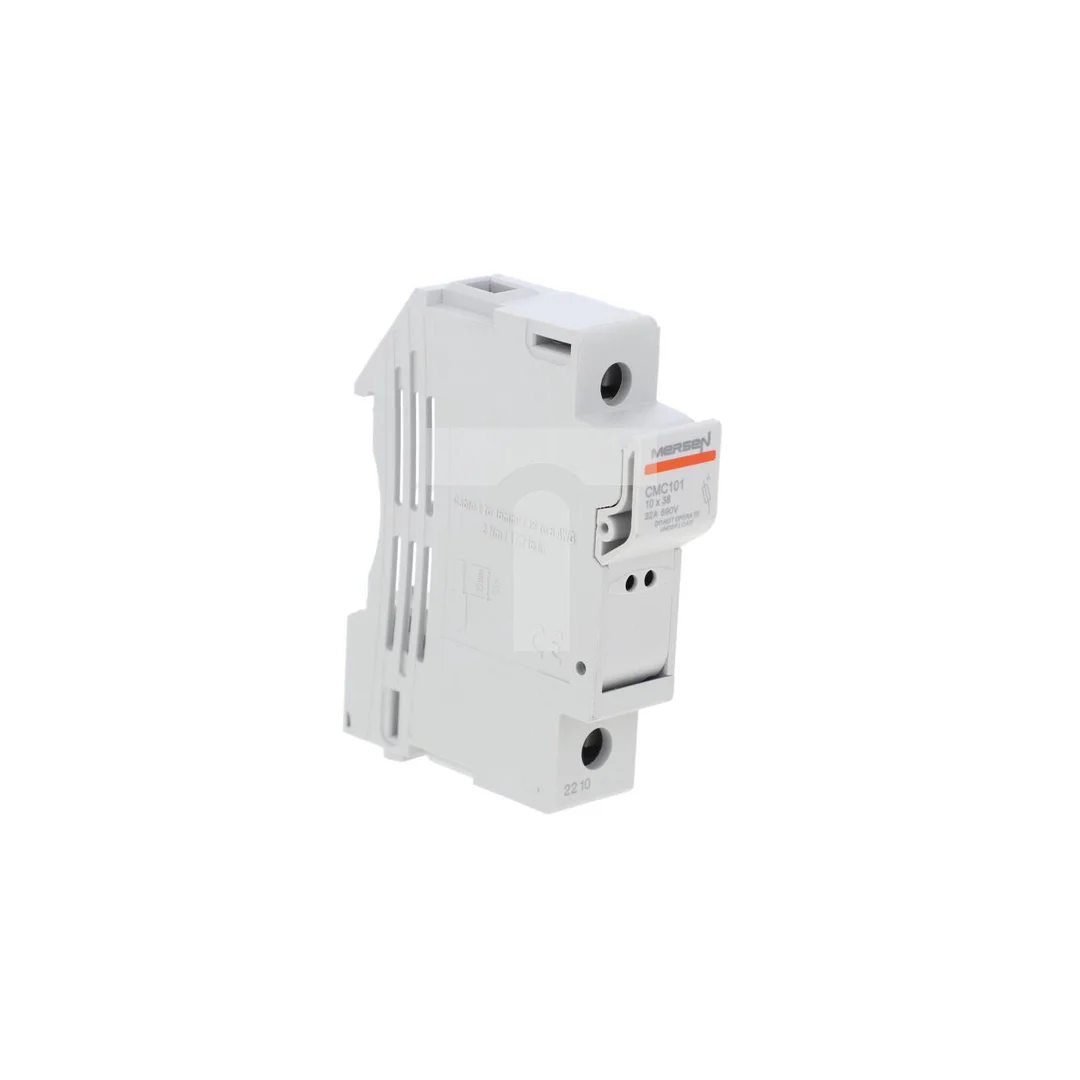

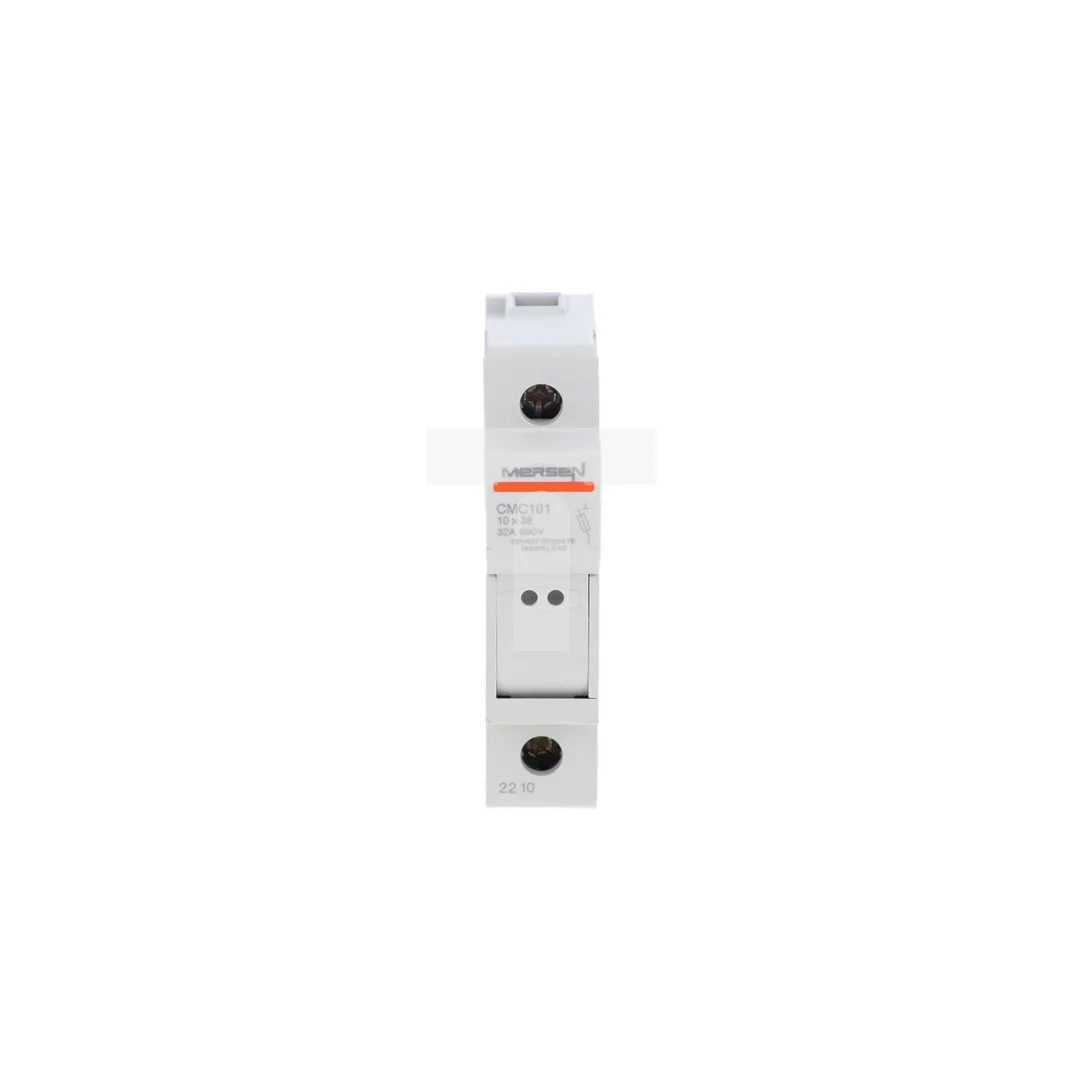

Podstawa bezpiecznikowa modułowa 10×38 IEC 32A 1P P1062705 CMC101

Opis

Innowacyjna i kompleksowa seria podstaw bezpiecznikowych Modulostar® firmy Mersen. Modułowe uchwyty bezpiecznikowe są zgodne z normami IEC i zapewniają stopień ochrony IP20, w tym bezpieczną wymianę bezpiecznika (za pomocą prostego ruchu palca). Dostępne są w wersjach 1-, 2-, 3- lub 4-biegunowych, z lub bez wizualnego wskaźnika przepalenia bezpiecznika. Podstawy wielobiegunowe można również zmontować na miejscu za pomocą zestawu montażowego z bolcami. Seria Modulostar® jest wykonana z wytrzymałego i trwałego tworzywa termoplastycznego lub termoutwardzalnego.

---

Specyfikacja techniczna

Dane identyfikacyjne

• Numer artykułu: P1062705

• Numer katalogowy: CMC101

• Opis: Uchwyt bezpiecznikowy Modulostar® rozmiar 10×38 IEC 690VAC 690VDC 1-biegunowy IP20

• Kod EAN/UPC: 3605340602708

Parametry techniczne

• Napięcie znamionowe AC IEC: 690 V

• Napięcie znamionowe DC IEC: 690 V

• Prąd znamionowy: 32 A

• Zgodność z ROHS: Tak

• AC lub DC: AC/DC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR): 200 kA

• Rozmiar bezpiecznika: 10×38

• Szczegóły konstrukcji: CMC10 jednobiegunowy

• Liczba biegunów: 1-biegunowy

• Moment dokręcania: 2 N·m

• Znamionowe napięcie impulsowe wytrzymywane: 6 kV

• Znamionowe napięcie izolacji: 1000 V

• Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 3 W

• Montaż instalacyjny: Szyna DIN zgodnie z EN 60715

• Grupa produktów: Uchwyty bezpiecznikowe

• Materiał korpusu/izolacyjny: PA6

• Waga produktu: 0,045 kg

Wymiary produktu

• Szerokość produktu: 17,5 mm

• Długość produktu: 61,1 mm

• Wysokość produktu: 79,3 mm

Opakowanie sprzedażowe

• Ilość w opakowaniu sprzedażowym: 12 szt.

• Waga opakowania sprzedażowego: 0,54 kg

• Szerokość opakowania sprzedażowego: 90 mm

• Długość opakowania sprzedażowego: 222 mm

• Wysokość opakowania sprzedażowego: 68 mm

Dodatkowe informacje

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 32 A
