Przekaźnik czasowy wielofunkcyjny 3P 10A 1sek-10dni 24V AC/DC PIR153-024DC-00T 855535

Przekaźnik czasowy wielofunkcyjny 3P 10A 1sek-10dni 24V AC/DC PIR153-024DC-00T 855535

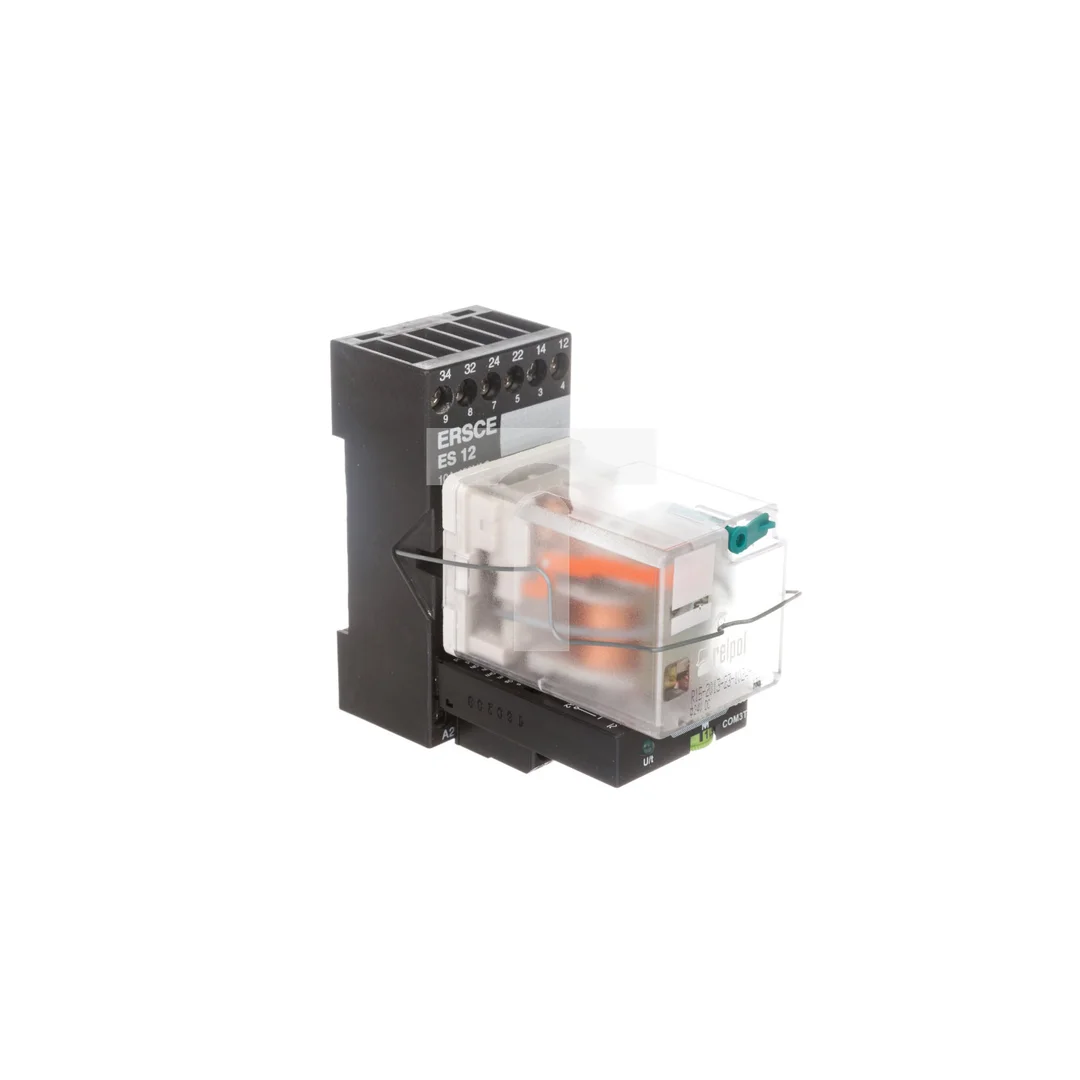

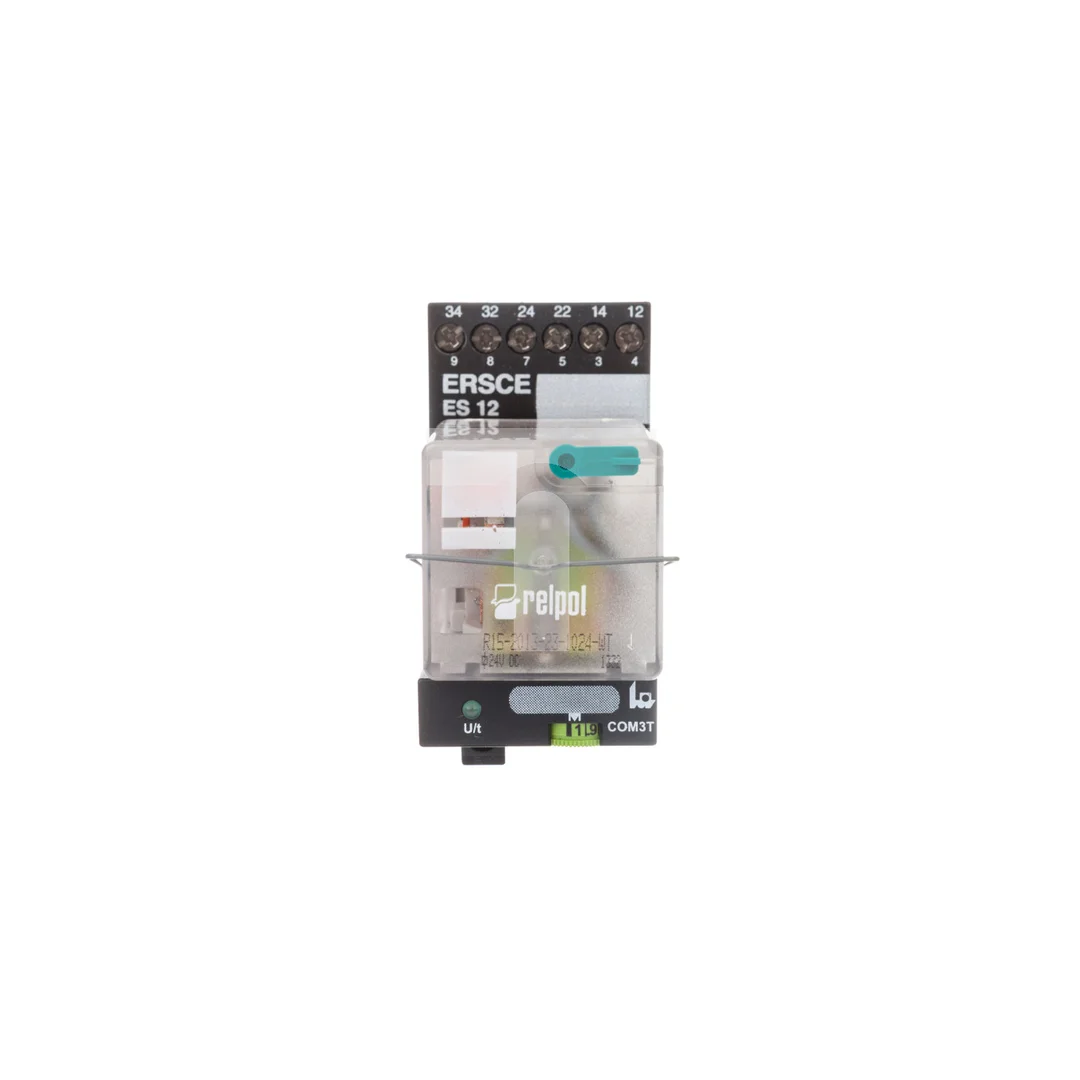

Przekaźnik czasowy PIR153-024DC-00T to moduł serii COM3 wyposażony w trzypolowy przekaźnik R15 o stykach przełącznych, zaprojektowany do realizacji funkcji opóźnień i impulsów w instalacjach automatyki. Urządzenie umożliwia nastawę czasu od 1 sekundy do 10 dni i jest przeznaczone do montażu na gnieździe wtykowym.

Cechy techniczne

• Typ: moduł czasowy COM3, model PIR153-024DC-00T; przekaźnik R15 — 3P (styk przełączny ×3).
• Znamionowy prąd styków: 10 A.
• Napięcie sterowania: 24 V DC.
• Zakres nastawy czasu: 1 s – 864000 s (1 s – 10 dni).
• Funkcje czasowe: opóźnione załączenie (ON delay), opóźnione wyłączenie (OFF delay), załączenie impulsowe, wyłączenie impulsowe.
• Regulacja i wybór funkcji: mikroprzełączniki (DIP) oraz potencjometr do precyzyjnej nastawy czasu; sygnalizacja stanu pracy za pomocą diody LED.
• Połączenie elektryczne: połączenie śrubowe (terminal) na gnieździe wtykowym GZP11/GZP8; moduł kompatybilny z gniazdem GZP11.
• Wymiary (S×W×G): 38,2 × 73 × 85,4 mm.
• Temperatura pracy: od -25°C do +70°C.
• Ograniczenia funkcjonalne: brak wyjścia półprzewodnikowego, brak funkcji gwiazda-trójkąt; brak funkcji migotania i taktowania z nastawą zboczy.

Zastosowanie

• Sterowanie czasowe sekwencji maszynowych i cykli automatyki przemysłowej.
• Realizacja opóźnień i impulsów w układach sterowania pompami, wentylatorami i systemami HVAC.
• Sterowanie oświetleniem przemysłowym oraz opóźnione załączanie/wyłączanie obwodów roboczych.
• Generowanie cykli impulsowych do sterowania zaworami i siłownikami w procesach technologicznych.
• Aplikacje wymagające prostego, programowalnego przekaźnika czasowego montowanego na gnieździe – panele sterownicze, rozdzielnice i szafy automatyki.
