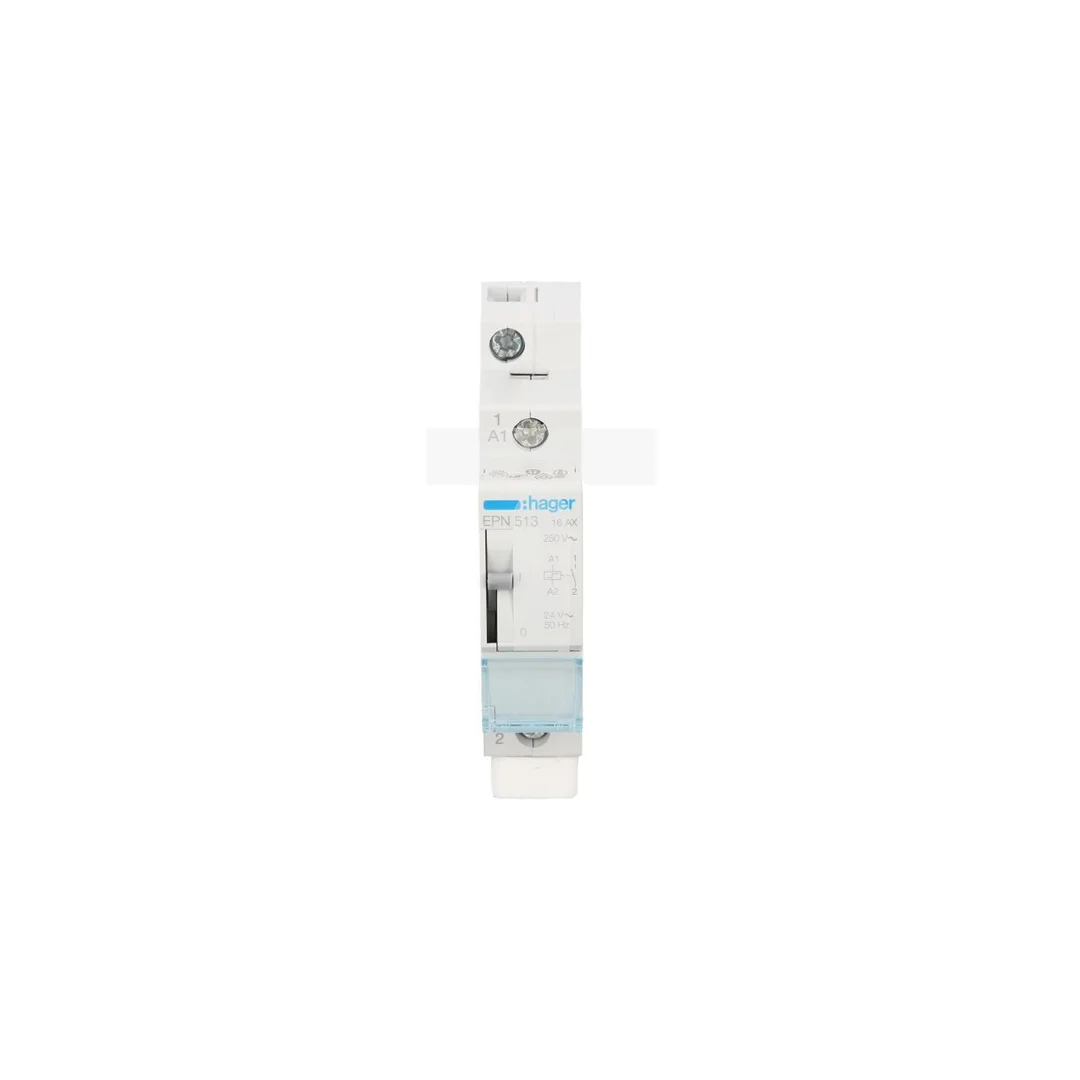

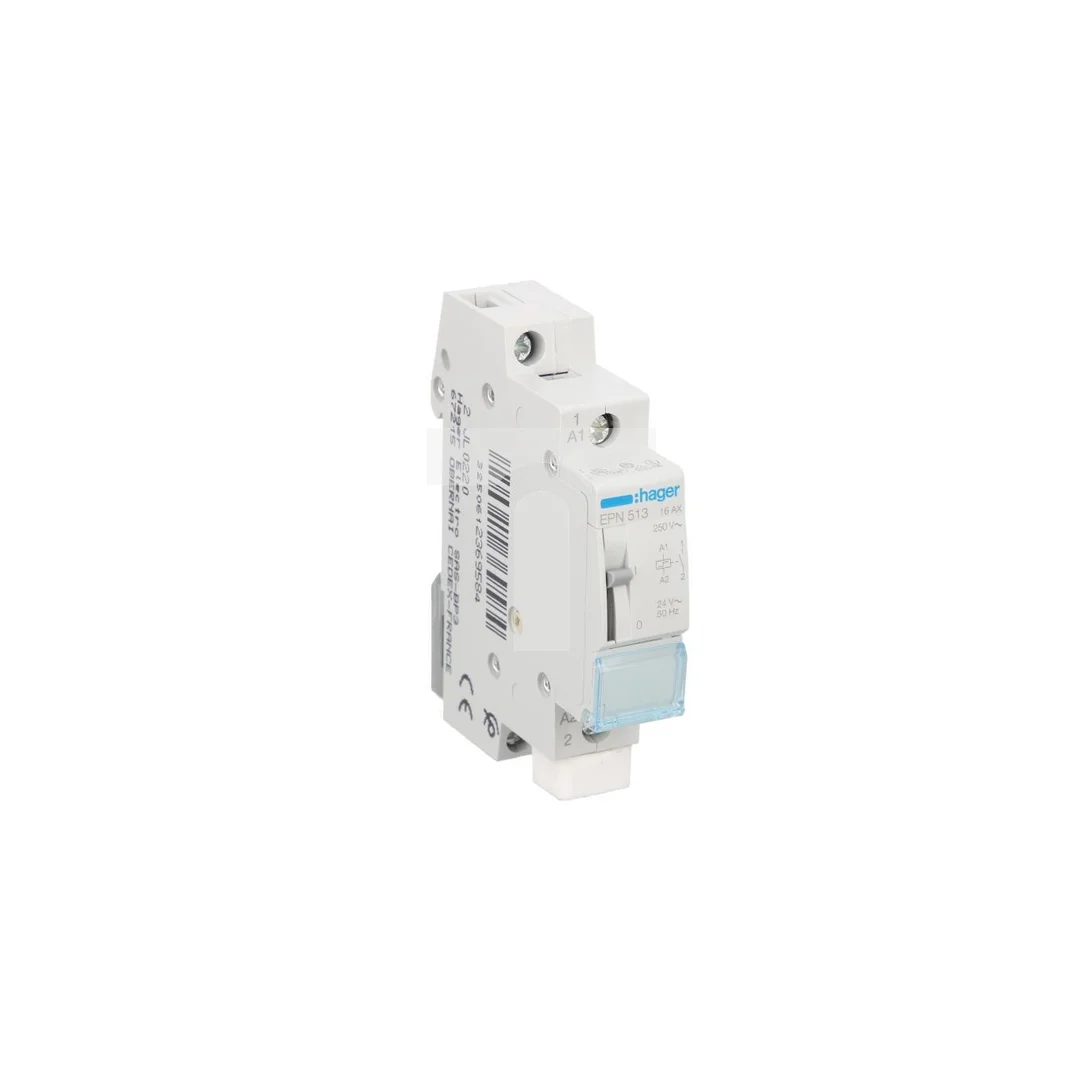

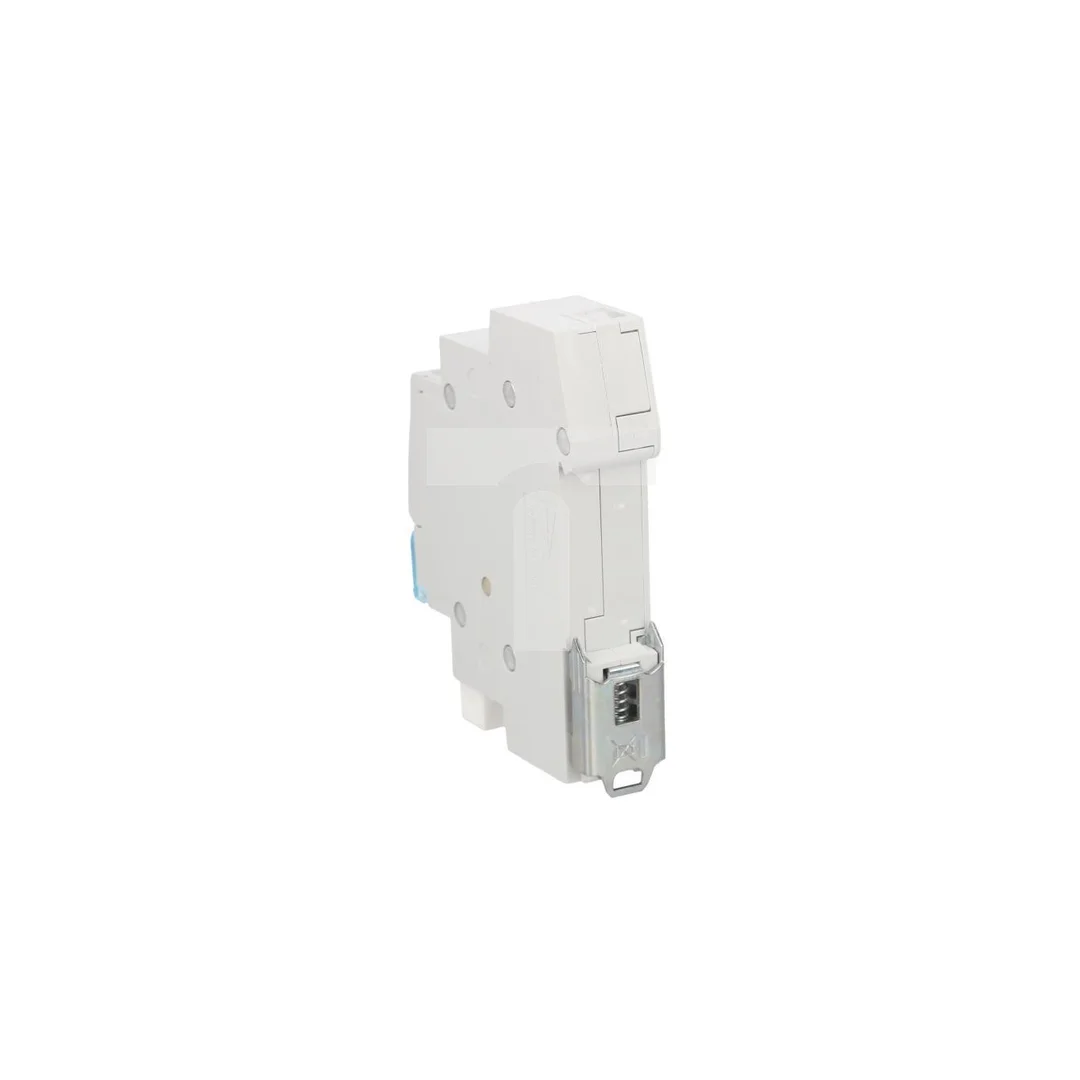

Przekaźnik impulsowy 16A 24V AC 12V DC 1Z EPN513

Przekaźnik impulsowy 16A 24V AC 12V DC 1Z EPN513

Przekaźnik impulsowy EPN513 to przekaźnik bistabilny z jednym stykiem zwiernym (1NO) zaprojektowany do sterowania obwodami o maksymalnym prądzie załączania 16 A. Przeznaczony do montażu na szynie DIN w instalacjach automatyki budynkowej i centralnego sterowania, sterowany impulsowo napięciem 24 V AC lub 12 V DC.

Cechy techniczne

• Typ: przekaźnik impulsowy (bistabilny), 1 styka zwierna (1NO).
• Znamionowy prąd załączania: 16 A.
• Napięcie łączeniowe: do 250 V AC.
• Napięcie sterowania: 24 V AC (50/60 Hz) oraz 12 V DC.
• Prąd jałowy cewki: 6 mA; maksymalna moc pobierana: 25 VA; rezystancja cewki: 12,8 Ω.
• Trwałość elektryczna: 150 000 cykli; trwałość mechaniczna: 500 000 cykli.
• Wymiary: głębokość 63 mm, wysokość 83 mm, szerokość 17,5 mm (1 moduł).
• Montaż: szyna DIN; sposób podłączenia: śruby (moment dokręcania 1,6 Nm).
• Stopień ochrony: IP20; temperatura magazynowania: -40 do 80 °C.
• Funkcja: elektroniczny element do sterowania centralnego; obsługuje różne rodzaje przewodów.

Zastosowanie produktu

• Sterowanie oświetleniem (w tym obwodami 230 V) w instalacjach inteligentnych budynków, gdzie wymagane jest przełączanie impulsowe bez ciągłego zasilania cewki.
• Element rozdzielnic i modułów sterujących w systemach centralnego zarządzania (przełączanie obwodów grzewczych, wentylacji, napędów).
• Zastosowania przemysłowe i komercyjne wymagające montażu na szynie DIN oraz przekaźników o wysokiej trwałości mechanicznej i elektrycznej.
• Integracja z instalacjami, gdzie wymagana jest praca zarówno z sygnałem sterującym AC (24 V) jak i DC (12 V).

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy przekaźnik impulsowy EPN513 wymaga ciągłego zasilania cewki, aby utrzymać stan?
   Nie — jako przekaźnik bistabilny EPN513 utrzymuje ostatni stan po otrzymaniu impulsu sterującego; do zmiany stanu należy podać impuls 24 V AC lub 12 V DC odpowiednio do trybu sterowania.
2. Czy istnieją wersje tego przekaźnika z większą liczbą biegunów lub innymi wariantami napięcia?
   Tak — w ofercie występują także modele bistabilne 2-biegunowe i 4-biegunowe oraz warianty z różnymi napięciami i sposobami podłączeń; wybór modelu zależy od wymagań instalacji.
