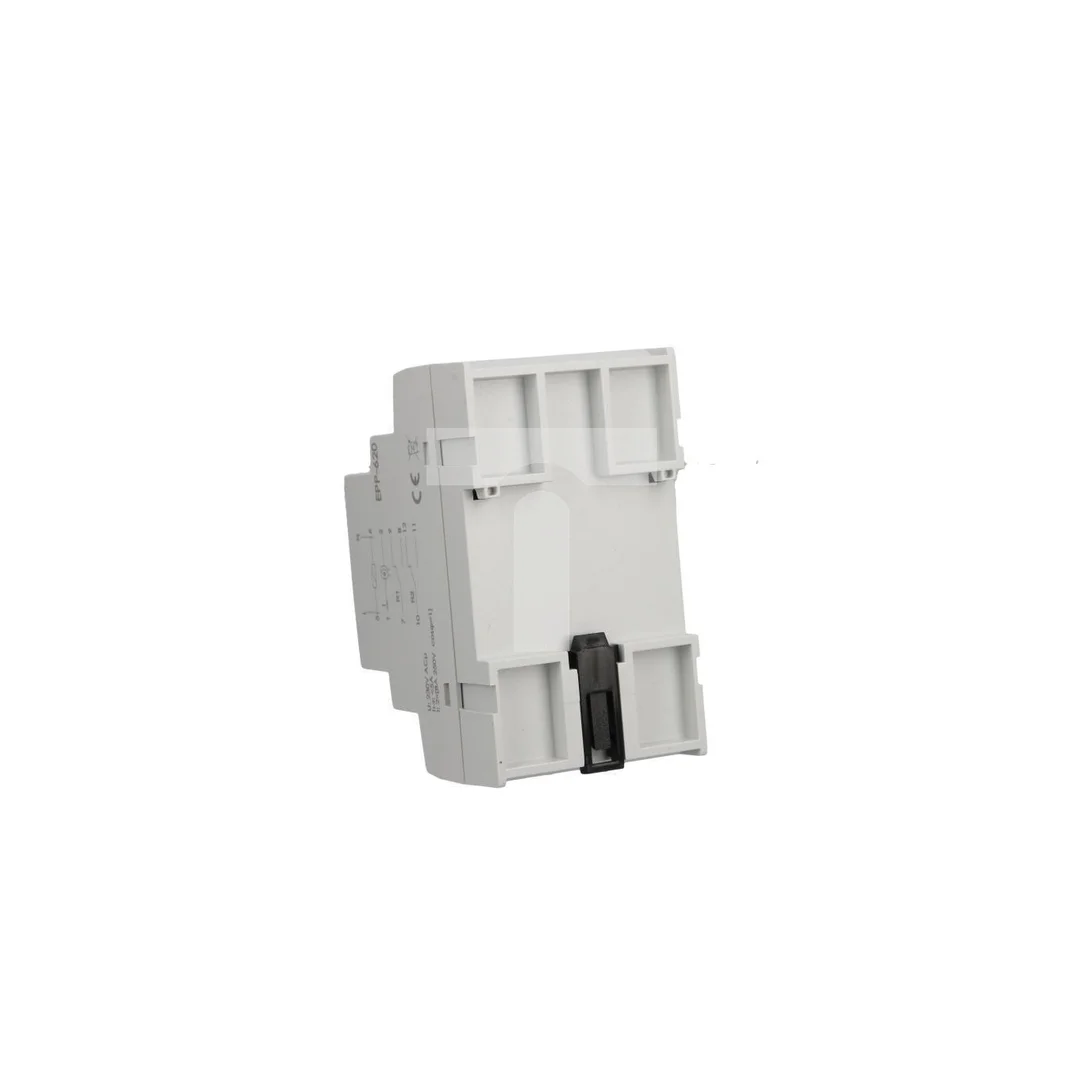

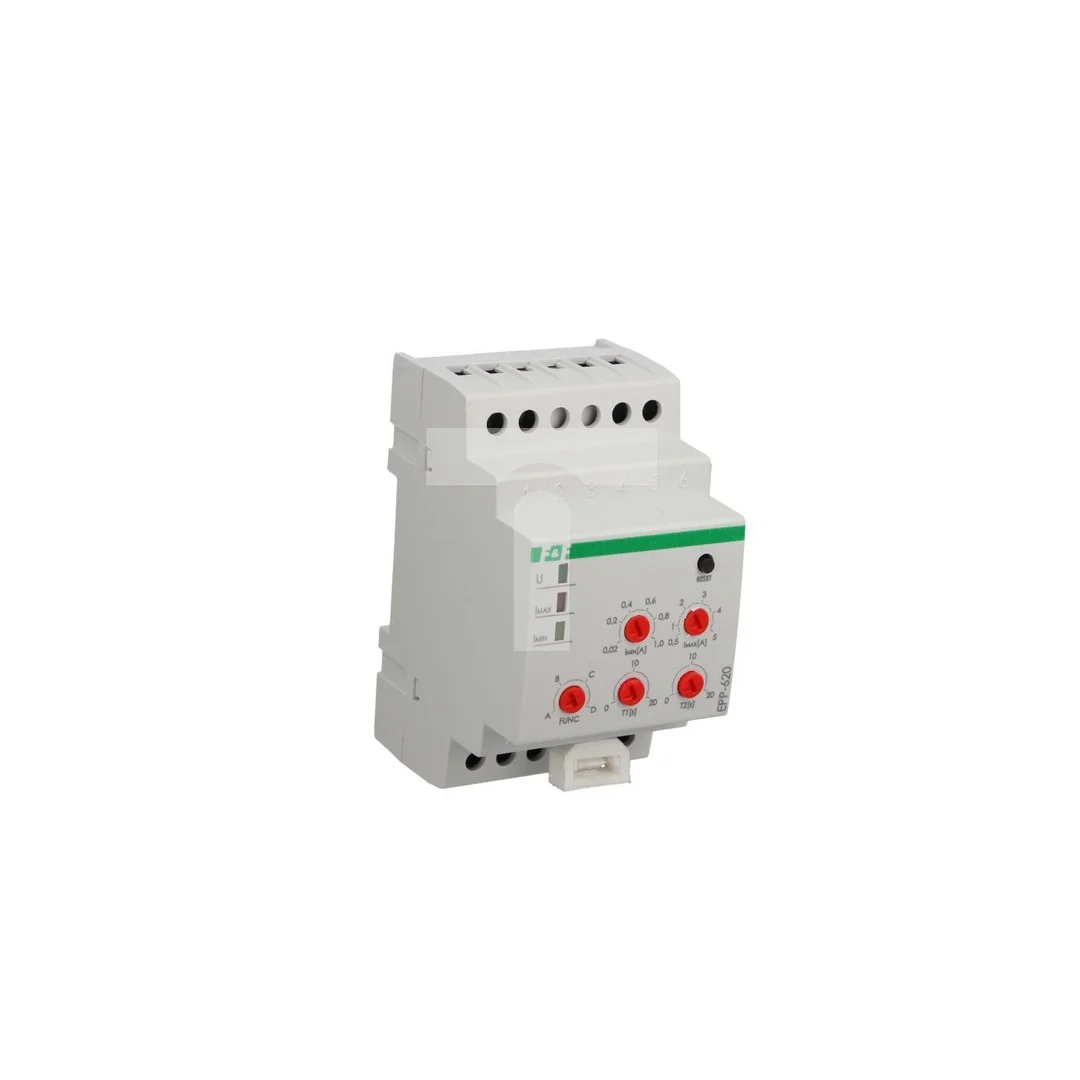

Przekaźnik prądowy EPP-620

Opis produktu

4-funkcyjny przekaźnik prądowy.
Z regulowanym dolnym i górnym progiem zadziałania.
3 modułowy.

Przekaźnik prądowy EPP-620 służy do kontroli wartości natężenia prądu w mierzonym obwodzie. Z funkcją przełączenia styków w przypadku przekroczeniu wartości natężenia prądu powyżej i poniżej ustawionych wartości progowych.

Funkcje przekaźnika prądowego EPP-620

Przekaźnik prądowy EPP-620 współpracuje z przekładnikiem prądowym o prądzie wtórnym 5 A. Obwód pierwotny przekładnika włączony jest w obwód prądowy mierzony. Obwód wtórny natomiast do zacisków pomiarowych przekaźnika.

Przekaźnik pracuje według jednej z czterech funkcji pracy (patrz wykresy).

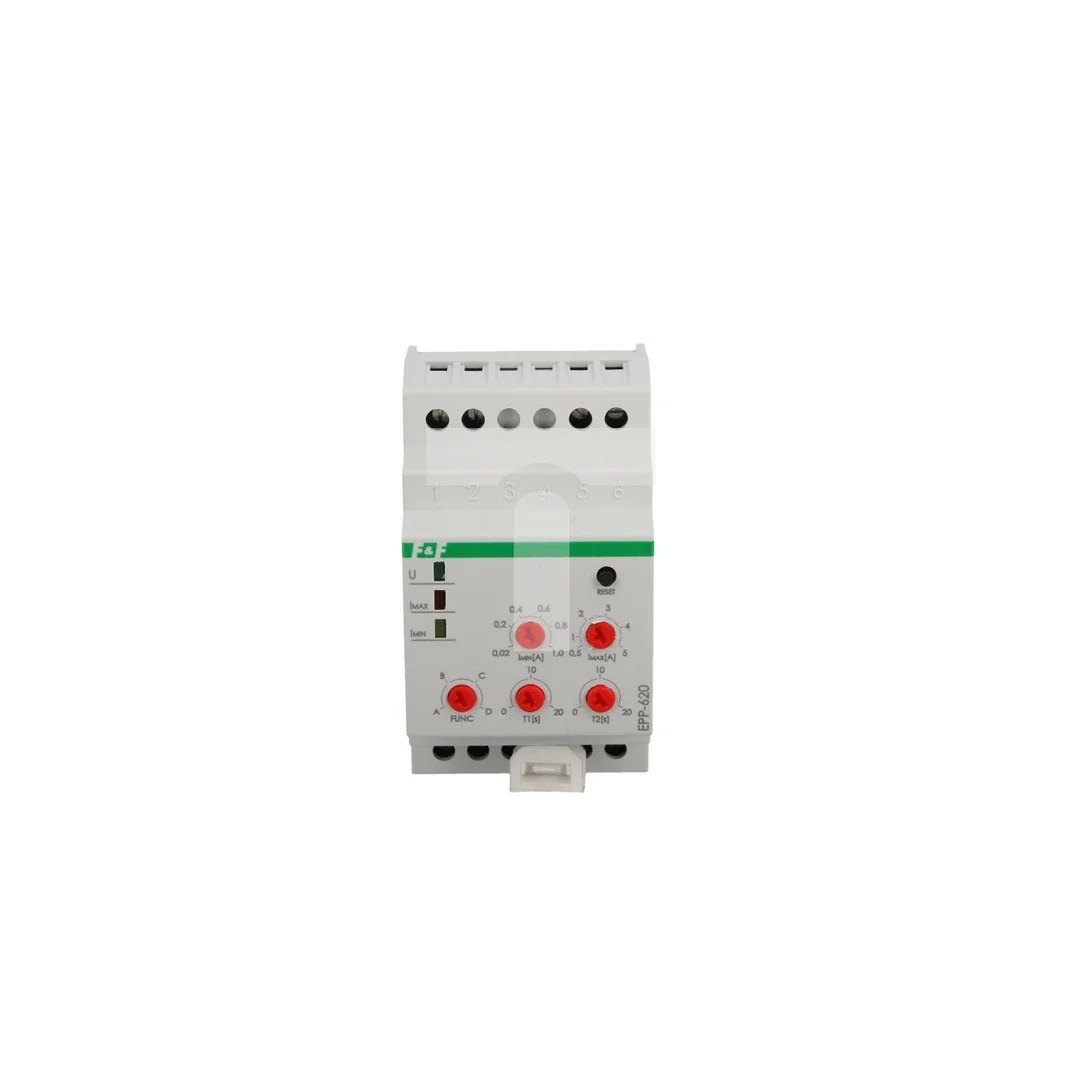

Funkcję wybieramy ustawiając strzałkę potencjometru FUNC na oznaczeniu wybranej funkcji [A, B, C lub D].
Potencjometrami ustawiane są progi prądowe: dolny Imin i górny Imax.

Zasada działania przekaźnika prądowego EPP-620

Przekroczenie wartości natężenia prądu mierzonego powoduje zamknięcie odpowiednich styków zgodnie z wybraną funkcją pracy. Zamknięcie styku odbywa się z opóźnieniem ustawionym potencjometrami. Opóźnienie T1 dla styku R1 i T2 dla styku R2. Zamknięcie styków sygnalizowane jest świeceniem odpowiedniej LED Imax i Imin. Zamknięcie styku odbywa się z opóźnieniem. Opóźnienie ustawiamy potencjometrami. Są to wartość T1 dla styku R1 i wartość T2 dla styku R2.
