Opis

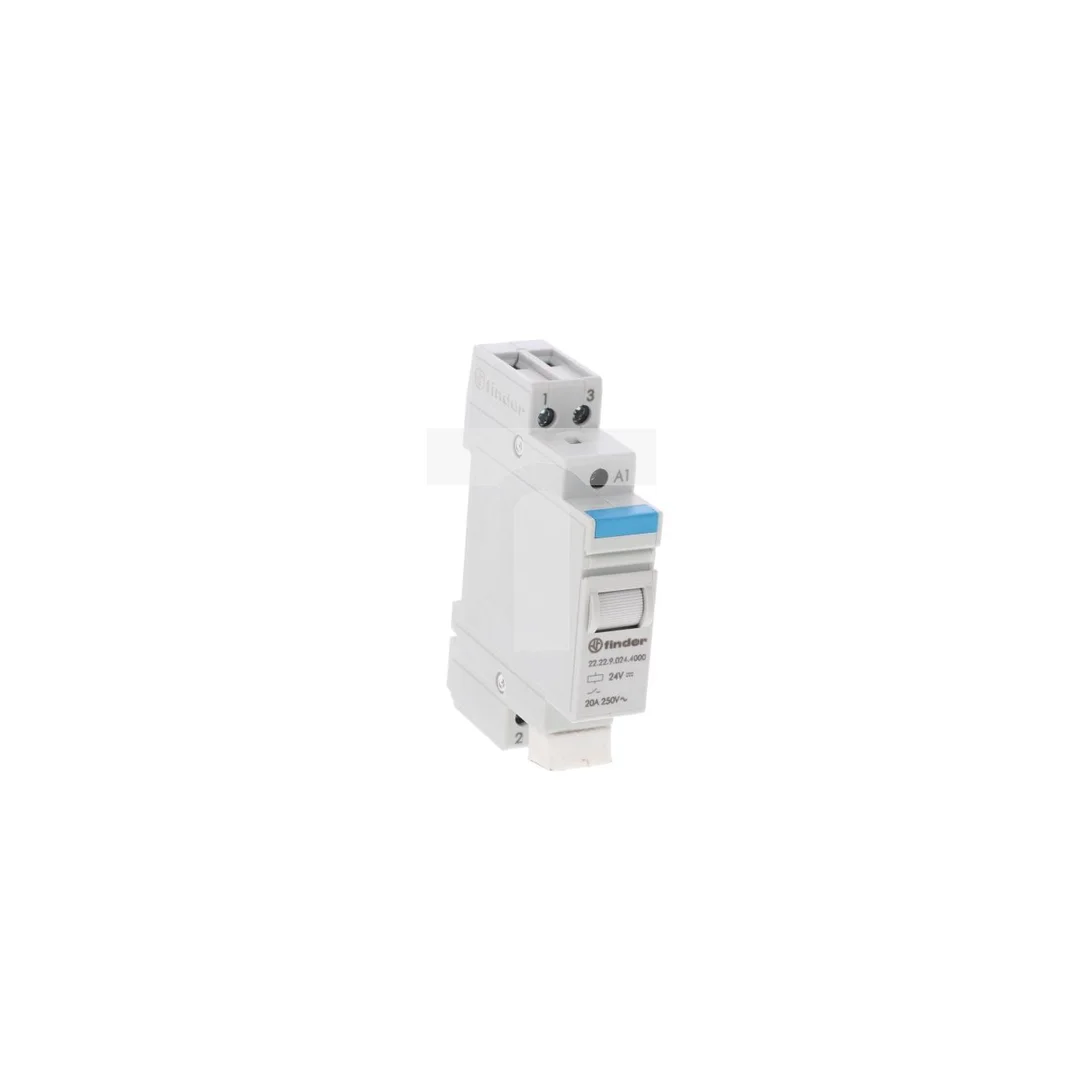

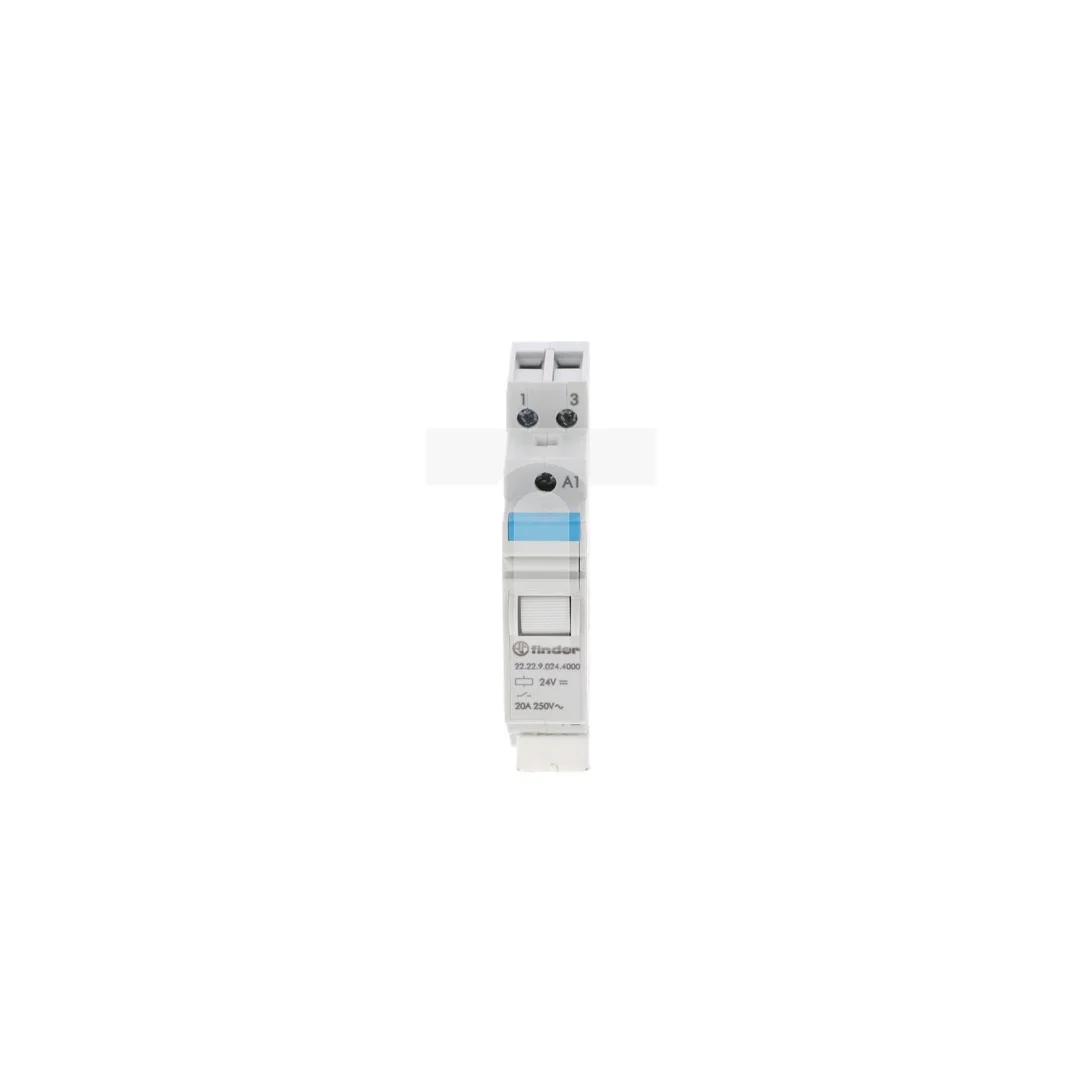

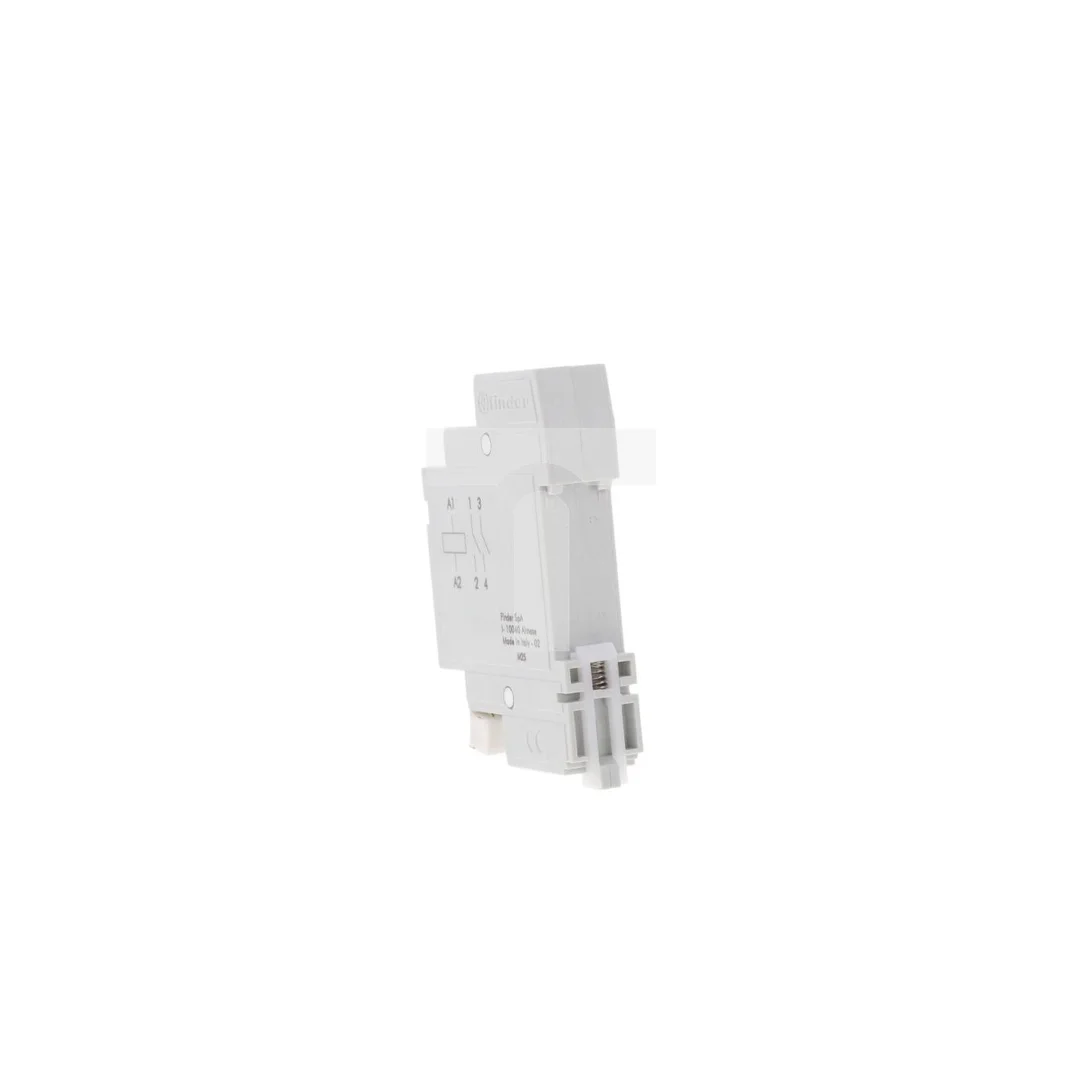

Przekaźnik modułowy mocy 2Z 20A 24V DC, styk AgSnO2 22.22.9.024.4000
Monostabilny przekaźnik modułowy serii 22 z cewką 24 V DC przeznaczony do montażu na szynie DIN 35 mm; stosowany do łączenia obwodów zasilanych napięciem przemiennym do 250 V w aplikacjach sterowania i automatyki.
Cechy techniczne
- Konstrukcja: przekaźnik monostabilny modułowy, montaż na szynie DIN 35 mm.
- Liczba styków: 2 styki zwierne (NO); brak styków rozwiernych i przełącznych.
- Prąd znamionowy: 20 A (maksymalna zdolność łączeniowa dla obciążeń resistywnych/indukcyjnych zgodnie z dokumentacją producenta).
- Napięcie sterowania: 24 V DC (cewka DC).
- Przełączanie obwodów: możliwość pracy w obwodach AC do 250 V.
- Materiał styków: AgSnO2 — zwiększona odporność na zjawiska łukowe i wyższa trwałość przy obciążeniach przełączanych.
- Zdolność łączeniowa dla świetlówek: do 1000 VA (wartość orientacyjna dla obciążeń o charakterze świetlówkowym).
- Wymiary i montaż: głębokość zabudowy 58,4 mm, szerokość 1 moduł; elementy montażowe i akcesoria dostępne oddzielnie.
- Temperatura pracy: od -40 °C do +40 °C.
- Funkcja mechaniczna: przekaźnik mechaniczny z przyciskiem testującym i tabliczką opisową.
Zastosowanie
- Sterowanie obwodami zasilania w rozdzielnicach i szafach sterowniczych.
- Przełączanie obciążeń o charakterze resistywnym i indukcyjnym w automatyce budynkowej i przemysłowej.
- Sterowanie obwodami oświetleniowymi, w tym świetlówkami (zgodnie z dopuszczalną zdolnością łączeniową).
- Panele sterownicze maszyn, rozdzielnice pomocnicze oraz układy zabezpieczeń i sygnalizacji.
