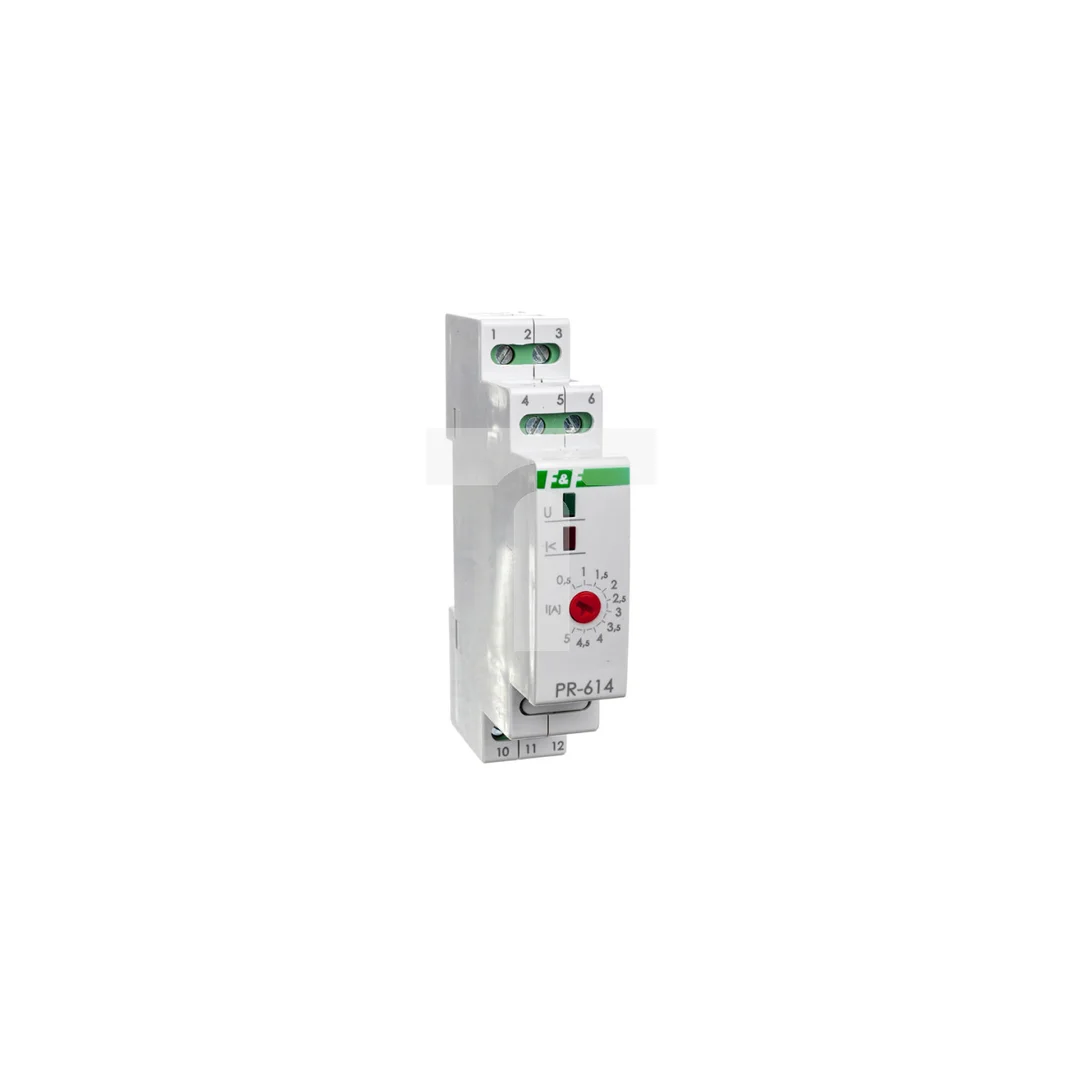

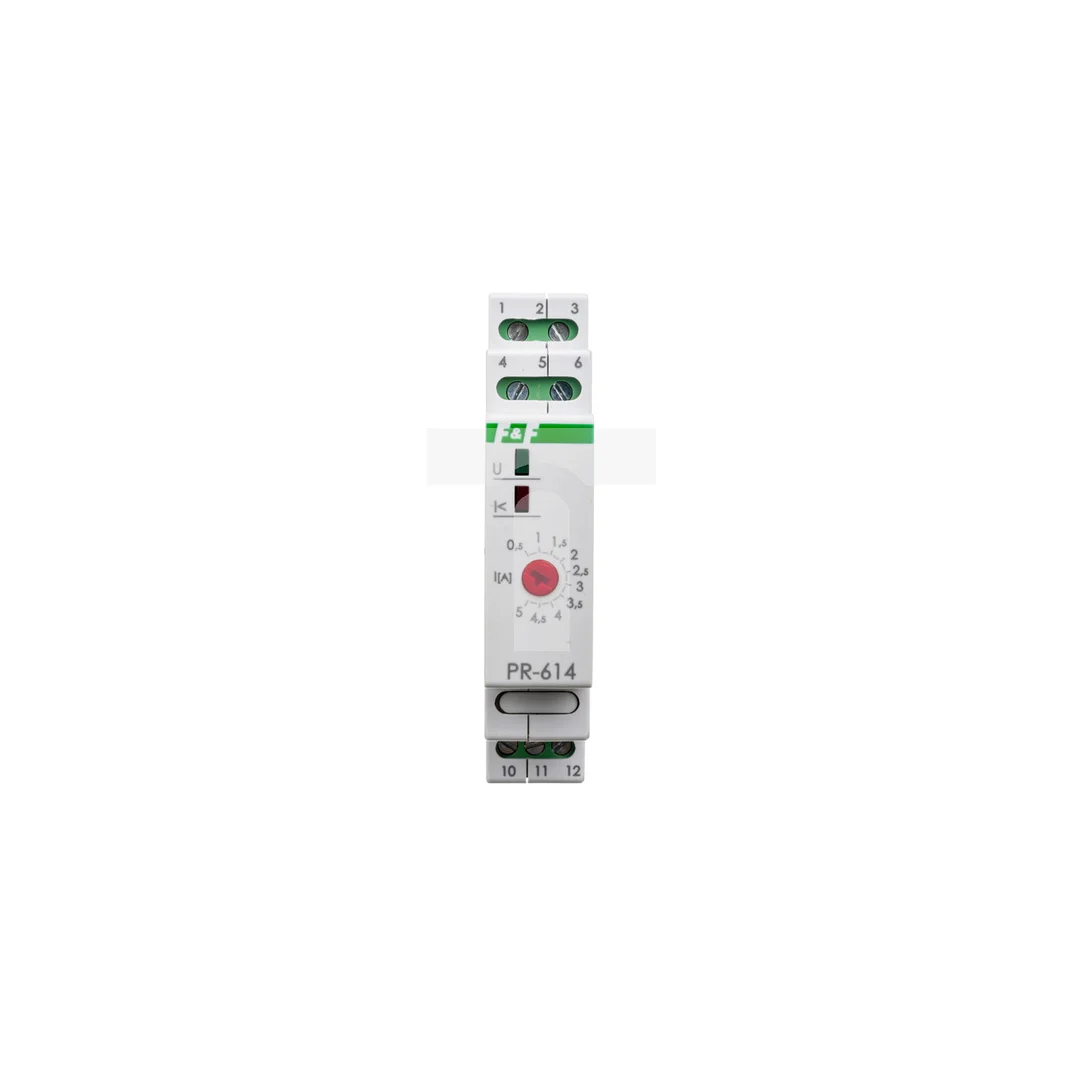

Przekaźnik priorytetowy PR-614
Opis produktu
Montaż na szynie 35 mm.
Do współpracy z przekładnikiem prądowym.
Przekaźnik PR-614 jest przystosowany do współpracy z przekładnikiem prądowym, którego prąd uzwojenia wtórnego nie przekracza 5 A.
Przekaźniki priorytetowe stosujemy między innymi w przypadku ,gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy. Mogą one pracować niezależnie. Ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych.
Zasada działania przekażnika priorytetowego PR-614
Nastawiamy potencjometrem wartość poboru prądu w obwodzie priorytetowym. Powyżej tej wartości przekaźnik odłączy obwód niepriorytetowy. Z kolei spadek poboru prądu w obwodzie priorytetowym poniżej nastawionej wartości, spowoduje automatyczne załączenie obwodu niepriorytetowego. W przypadku kiedy załączony jest już odbiornik priorytetowy, przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.
Przekaźnik PR-614 współpracuje z przekładnikiem, którego prąd uzwojenia wtórnego nie przekracza 5 A. Obwód pierwotny przekładnika włączony jest w obwód zasilający odbiornika priorytetowego. Obwód wtórny natomiast do zacisków pomiarowych przekaźnika. Wartość rzeczywista nastawy prądu, przy którym zadziała przekaźnik, to iloczyn liczby ustawionej pokrętłem na skali i zastosowanej przekładni przekładnika prądowego.
Przykład
Dla odbiornika priorytetowego o maksymalnym obciążeniu 140 A stosujemy przekładnik prądowy o parametrach 150/5 A. Przekładnia wynosi 30. Przy nastawie wartości na skali równej 2 A przekaźnik zadziała przy rzeczywistej wartości prądu równej 60 A (2 A×30=60 A).
Uwaga!
Prąd wejścia pomiarowego (zaciski 4-6) nie może przekroczyć 5 A.
