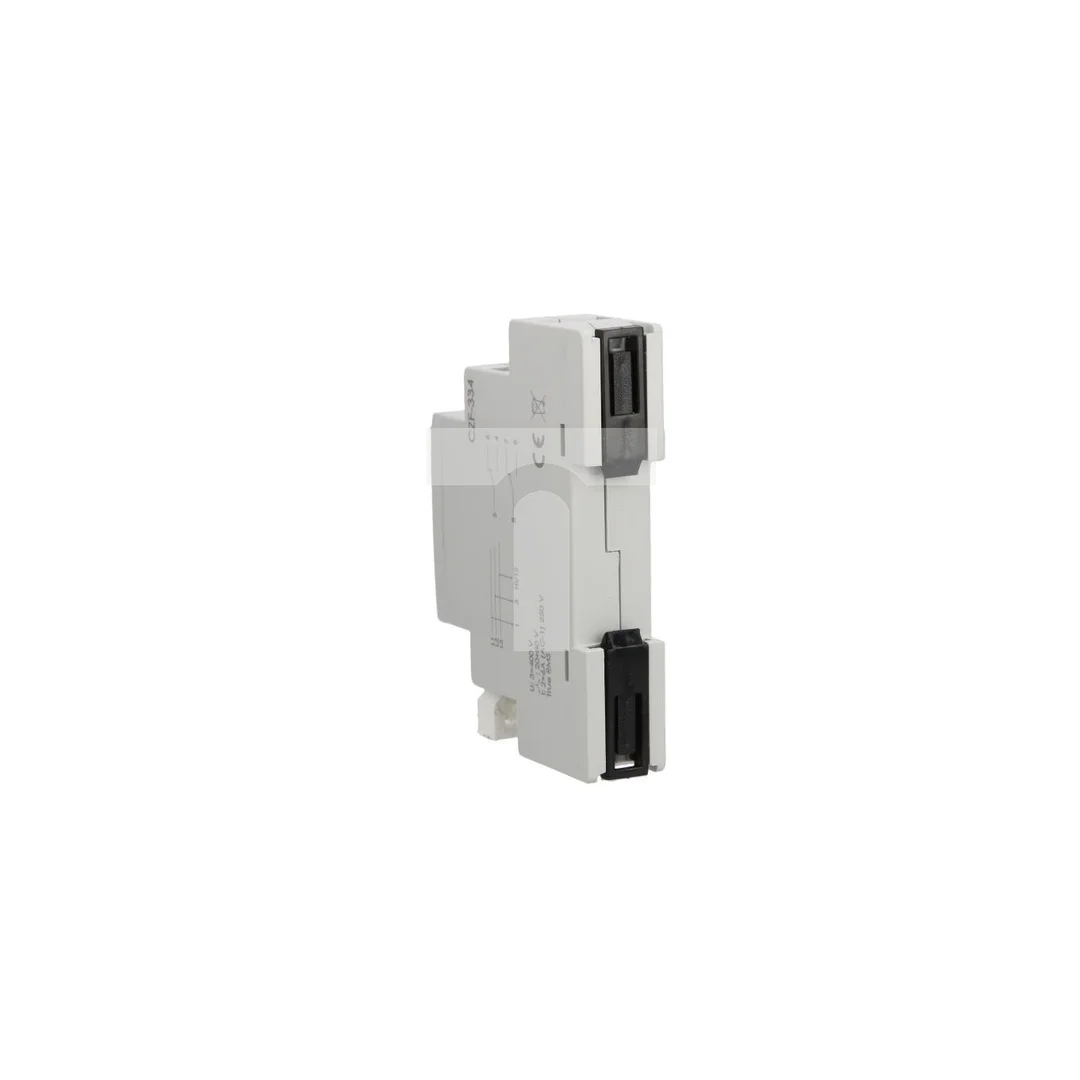

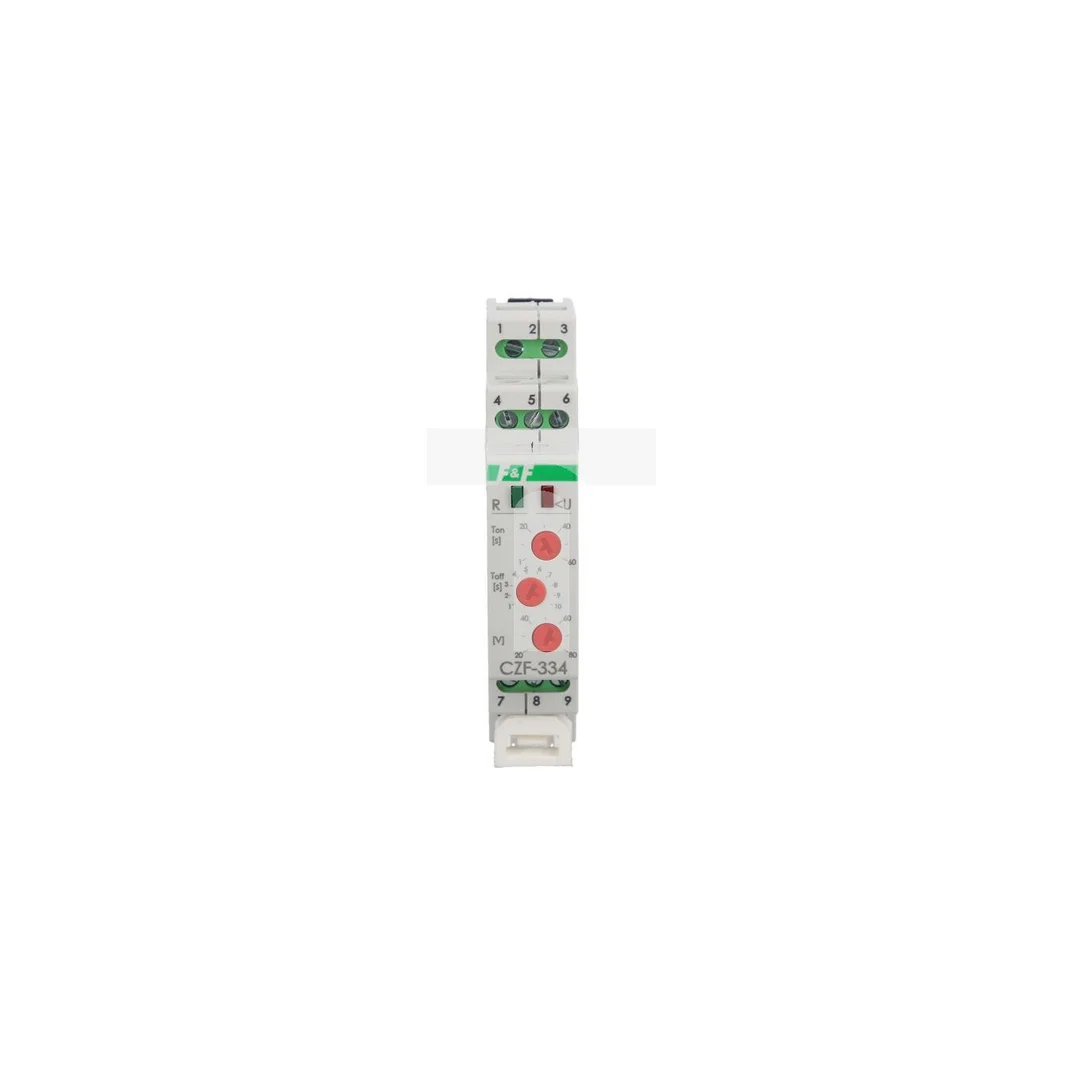

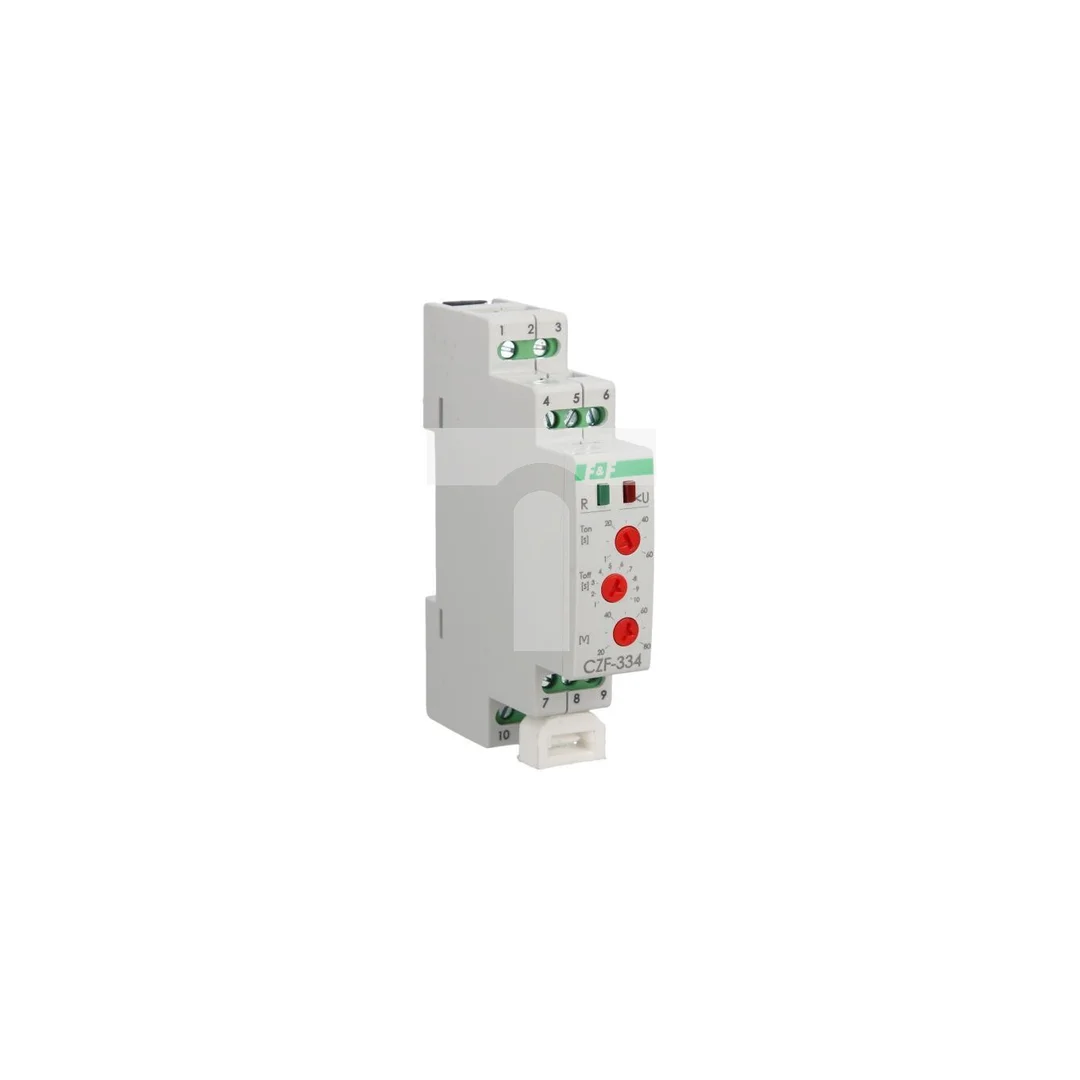

Czujnik zaniku fazy CZF-334 True RMS

Opis produktu

Czujnik zaniku fazy CZF-334 True RMS.
Bez przewodu neutralnego.

Czujnik zaniku fazy CZF-334 True RMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej.

Czujnik zaniku fazy CZF-334 TrueRMS zabezpiecza silnik elektryczny zasilanego z sieci trójfazowej w przypadkach, gdy nastąpi:

– zanik napięcia w co najmniej jednej fazie;
– spadek napięcia w co najmniej jednej fazie poniżej 320 V;
– wzrost napięcia w co najmniej jednej fazie powyżej 480 V;
– asymetria napięć między fazami powyżej ustawionej wartości.

Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 320 V, lub wzrost powyżej 480 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. Odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi 5 V). Ponowne załączenie realizowane jest również z ustawionym opóźnieniem. Świecenie czerwonej diody sygnalizuje załączenie przekaźnika.

Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
