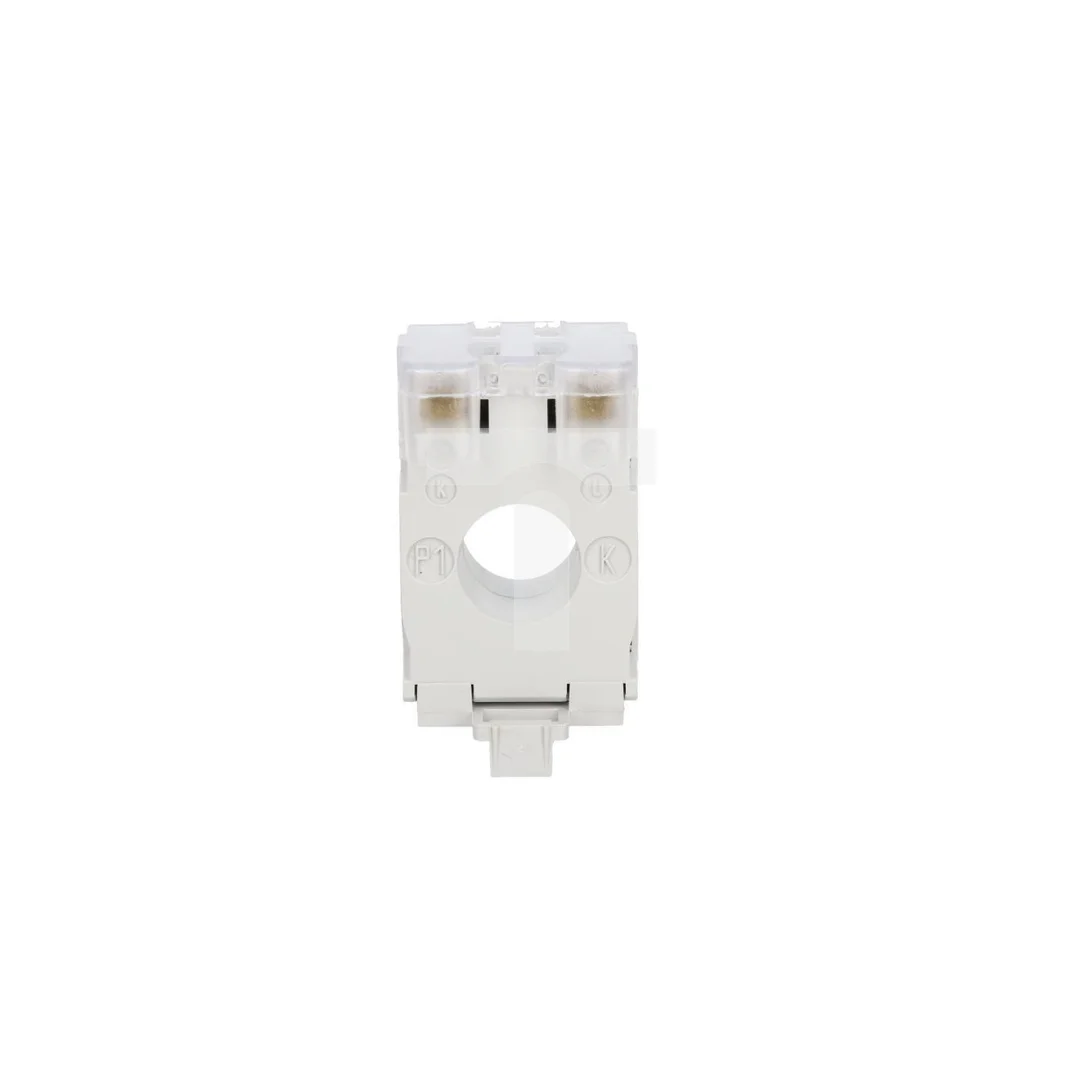

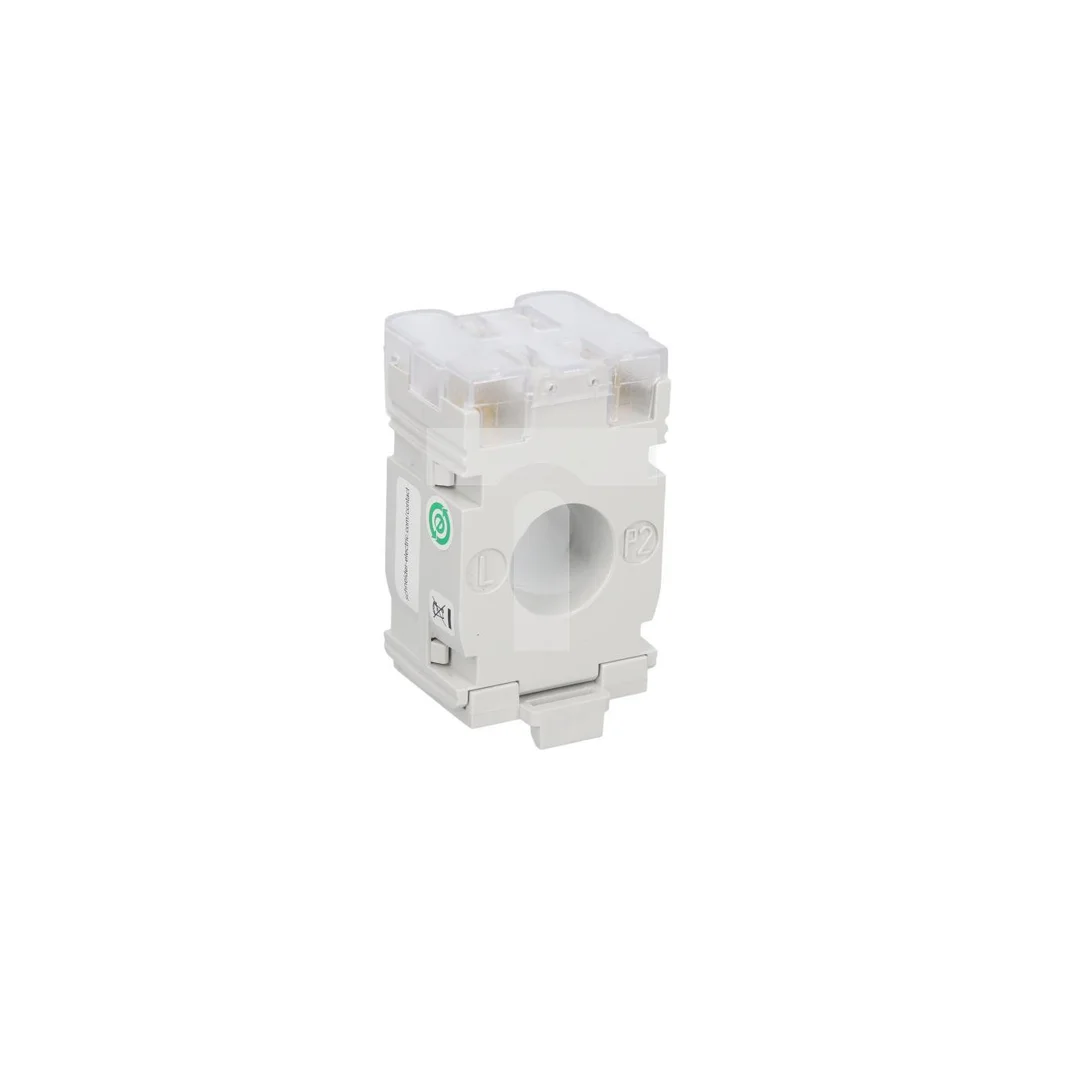

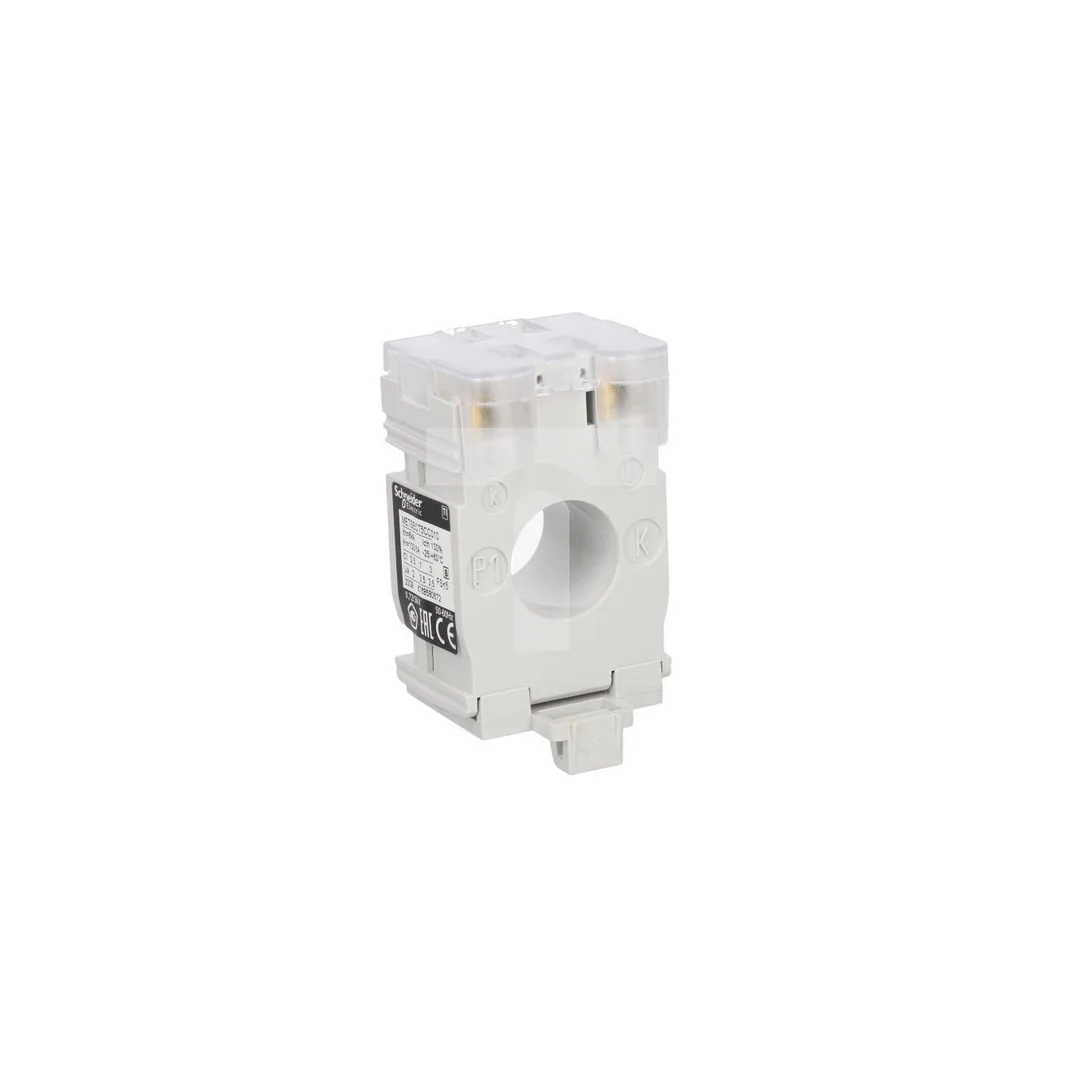

Przekładnik prądowy 100/5A 2VA kl.0,5 FS5 na kabel fi21 DIN 100/5 METSECT5CC010

Przekładnik prądowy 100/5A 2VA kl.0,5 FS5 na kabel fi21 DIN 100/5 METSECT5CC010

Przekładnik prądowy typu przepustowego na kabel o przekładni 100/5 A, przeznaczony do pomiarów i współpracy z aparatami pomiarowo-rozliczeniowymi oraz systemami ochrony. Konstrukcja do montażu na szynie DIN, adapowana do kabla o średnicy fi 21 mm, stosowana w instalacjach przemysłowych i rozdzielnicach.

Cechy techniczne

• Znamionowy prąd pierwotny: 100 A; znamionowy prąd wtórny: 5 A.
• Klasa dokładności: 0,5 (skalibrowany).
• Znamionowa moc pozorna wtórna: 2 VA.
• Współczynnik przetężeniowy: FS5; znamionowy prąd cieplny: 6 kA.
• Maksymalne napięcie pracy: < 720 V; częstotliwość: 50/60 Hz.
• Średnica przepustu: 21 mm; liczba wejść pierwotnych: 1 (przewód przepuszczany przez rdzeń).
• Montaż: szyna DIN z mocowaniem zatrzaskowym; obwód wtórny – połączenie śrubowe.
• Stopień ochrony: IP20 (ochrona przed dotykiem); przystosowanie do pracy w warunkach tropikalnych.
• Wymiary: 44 × 65 × 37 mm; masa: 0,19 kg.
• Produkt skalibrowany; producent udostępnia wytyczne dotyczące zakończenia okresu eksploatacji i recyklingu.

Zastosowanie

• Systemy pomiaru energii i monitoring parametrów sieci niskiego napięcia.
• Układy zabezpieczeń i przekaźniki różnicowe współpracujące z prądem wtórnym 5 A.
• Rozdzielnice przemysłowe i obiekty komercyjne wymagające montażu na szynie DIN.
• Instalacje, gdzie przepustowy montaż na kablu fi 21 mm jest preferowany ze względu na łatwość instalacji i ograniczoną przestrzeń.
