Przełącznik sieć-agregat 4P 63A HI403R

Przełącznik sieć-agregat 4P 63A HI403R

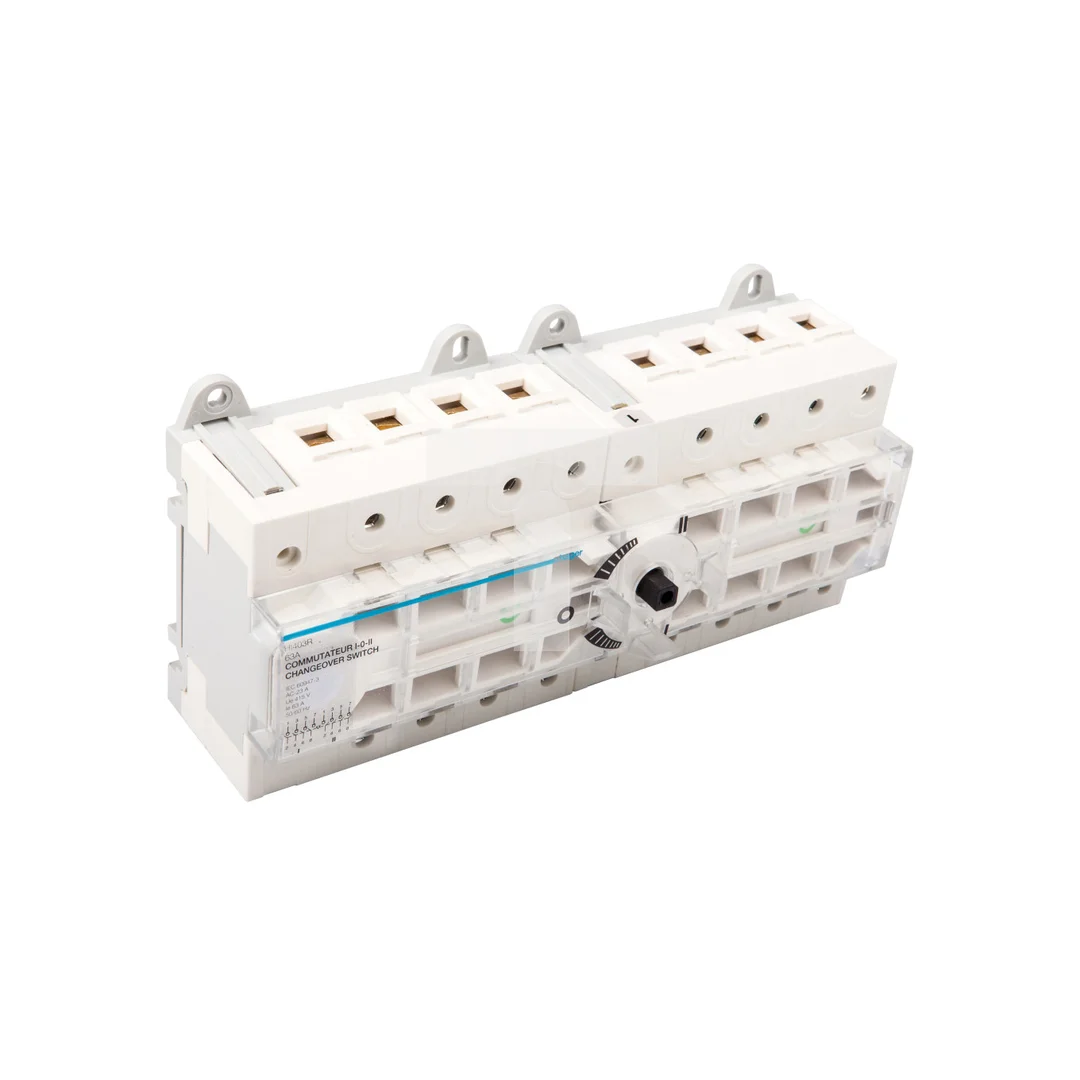

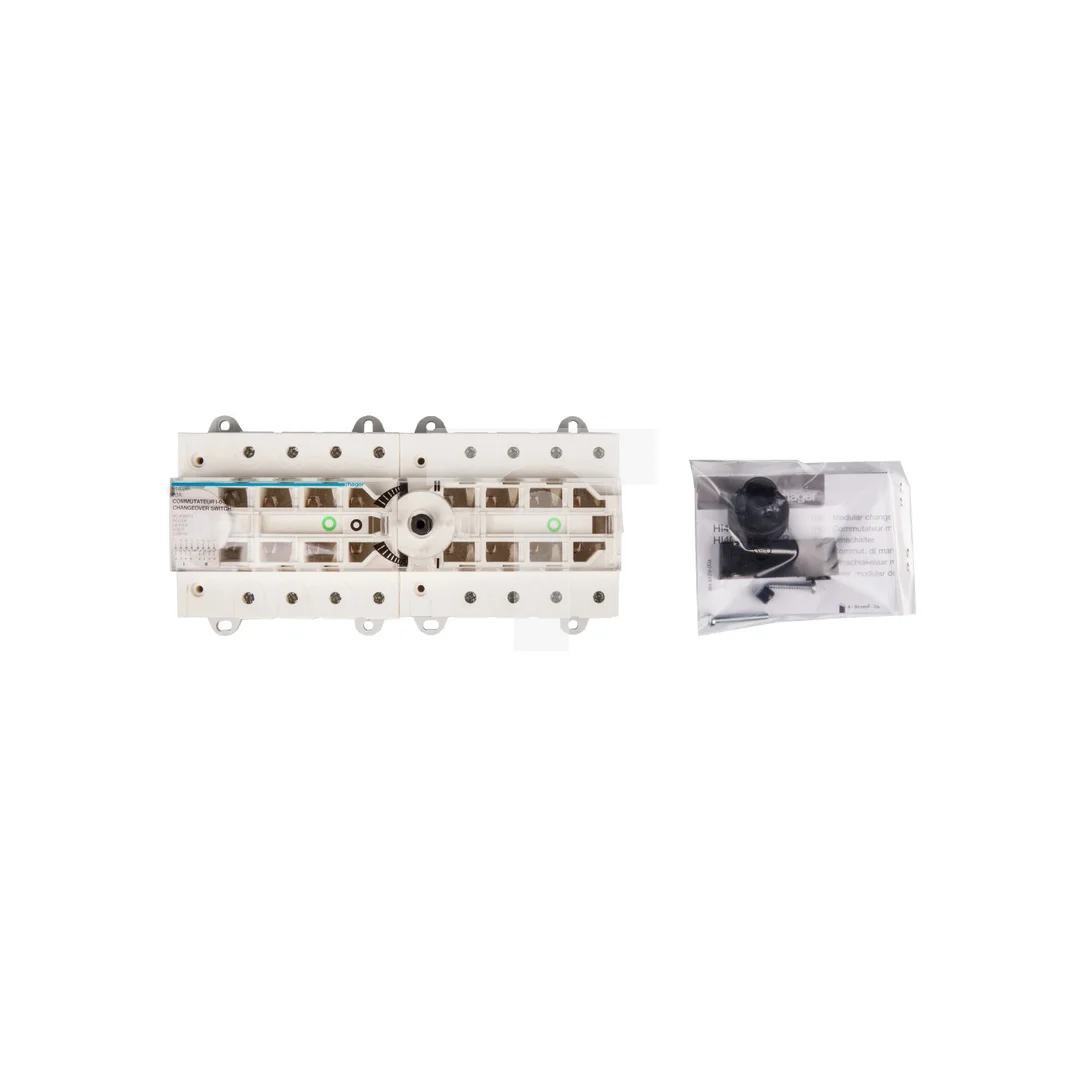

Przełącznik sieć-agregat 4P 63A HI403R to modułowy ręczny przełącznik źródła zasilania typu I–O–II do instalacji w tablicach rozdzielczych. Przeznaczony do ręcznego przełączania między siecią a agregatem w instalacjach przemysłowych i komercyjnych oraz do montażu płaskiego w panelach rozdzielczych.

Cechy techniczne

• Konfiguracja: 4 bieguny (4P), układ I–O–II (pozycja 0 obecna)
• Znamionowy prąd ciągły Iu: 63 A
• Napięcie robocze: do 690 V
• Zdolność wyłączania: 504 A
• Moc znamionowa przy 400 V: 41 kW
• Trwałość elektryczna: do 1500 cykli przy obciążeniu znamionowym
• Stopień ochrony części czołowej: IP20
• Zakres temperatury pracy: od -40 do 65 °C
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe
• Element przełączający: pokrętło (ręczna obsługa)
• Przeznaczony do montażu płaskiego i instalacji w tablicach rozdzielczych
• Zgodność konstrukcyjna z wymaganiami norm (wg karty katalogowej)

Zastosowanie produktu

• Ręczne przełączanie źródła zasilania między siecią a agregatem prądotwórczym w obiektach przemysłowych, handlowych i technicznych.
• Instalacje rozdzielcze i panele sterownicze wymagające przełącznika 4P o prądzie do 63 A.
• Przełączanie obwodów z obciążeniami o mocy do 41 kW przy 400 V (należy uwzględnić charakterystyki rozruchowe obciążeń).
• Montaż płaski wewnątrz tablic rozdzielczych z dostępem frontowym do obsługi pokrętłem.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza układ pozycji I–O–II w Przełączniku sieć-agregat 4P 63A HI403R?
   Układ I–O–II oznacza trzy pozycje pokrętła: I — pozycja zasilania sieciowego, O (0) — pozycja odłączenia, II — pozycja zasilania agregatem. Przełączenie wykonywane jest ręcznie za pomocą pokrętła.
2. Jak wykonać przyłączenie przewodów do Przełącznika sieć-agregat 4P 63A HI403R?
   Przyłącze realizowane jest przez zaciski śrubowe; przewody mocuje się w przewidzianych zaciskach śrubowych. Montaż i dokręcenie należy wykonać zgodnie z lokalnymi przepisami i praktyką instalacyjną, zapewniając właściwe połączenia do obciążeń do 63 A.
