Rozdzielnica modułowa 2×12 podtynkowa IP31 RP 24 Z 1-020

Rozdzielnica modułowa 2×12 podtynkowa IP31 RP 24 Z 1-020

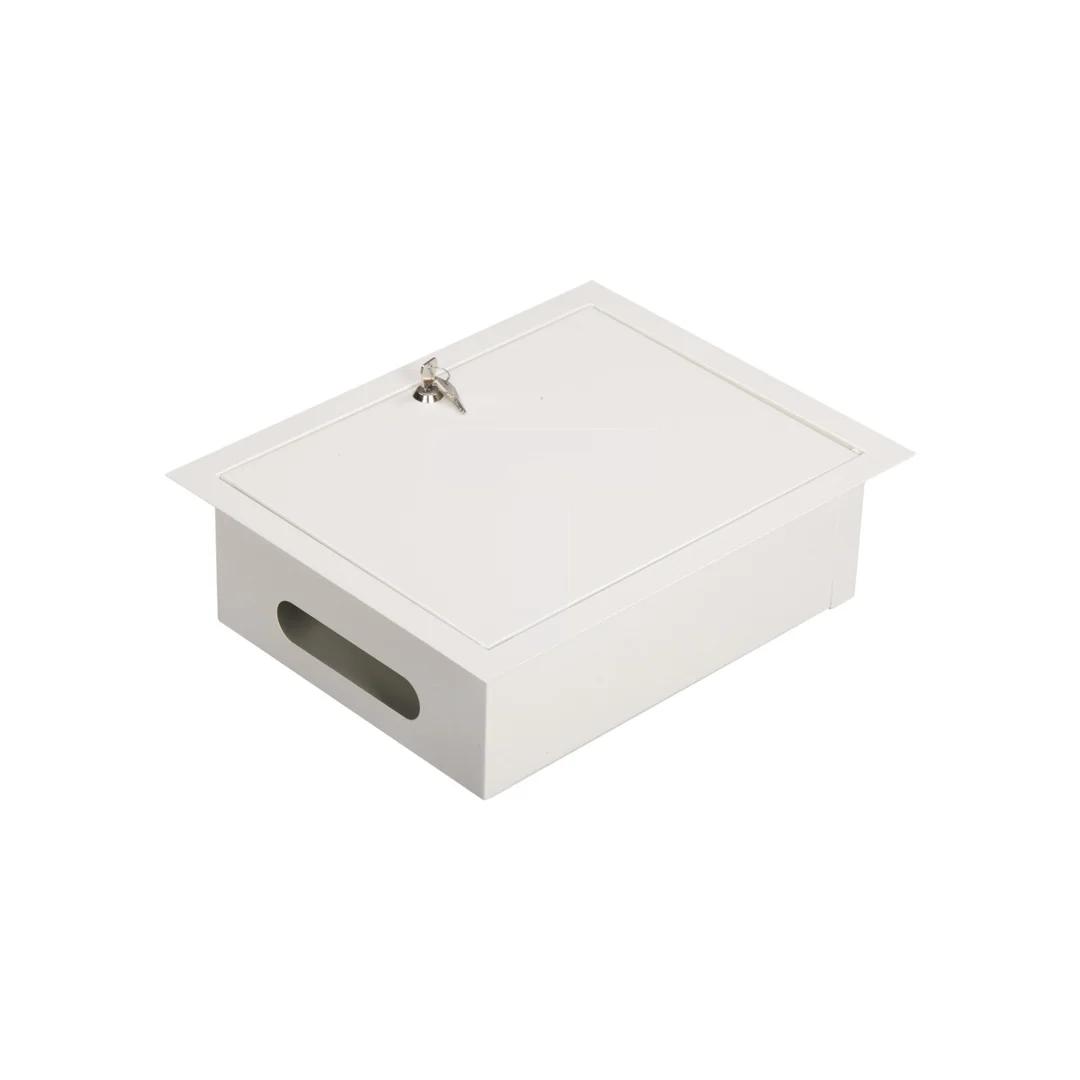

Rozdzielnica RP 24 Z 1-020 to podtynkowa obudowa niskonapięciowa przeznaczona do montażu wewnętrznego, zaprojektowana do instalacji modułowych o szerokości 12 modułów na rzędzie. Przeznaczona do dystrybucji i ochrony obwodów w instalacjach budynkowych przy napięciu do 400 V.

Cechy techniczne

• Materiał obudowy: blacha stalowa grubości 0,8 mm, powłoka lakierowa RAL 9002 (biały).
• Wymiary (S×W×G): 270 × 355 × 120 mm.
• Szerokość wyrażona liczbą modułów: 12 modułów na rzędzie (układ 2×12, dwa rzędy).

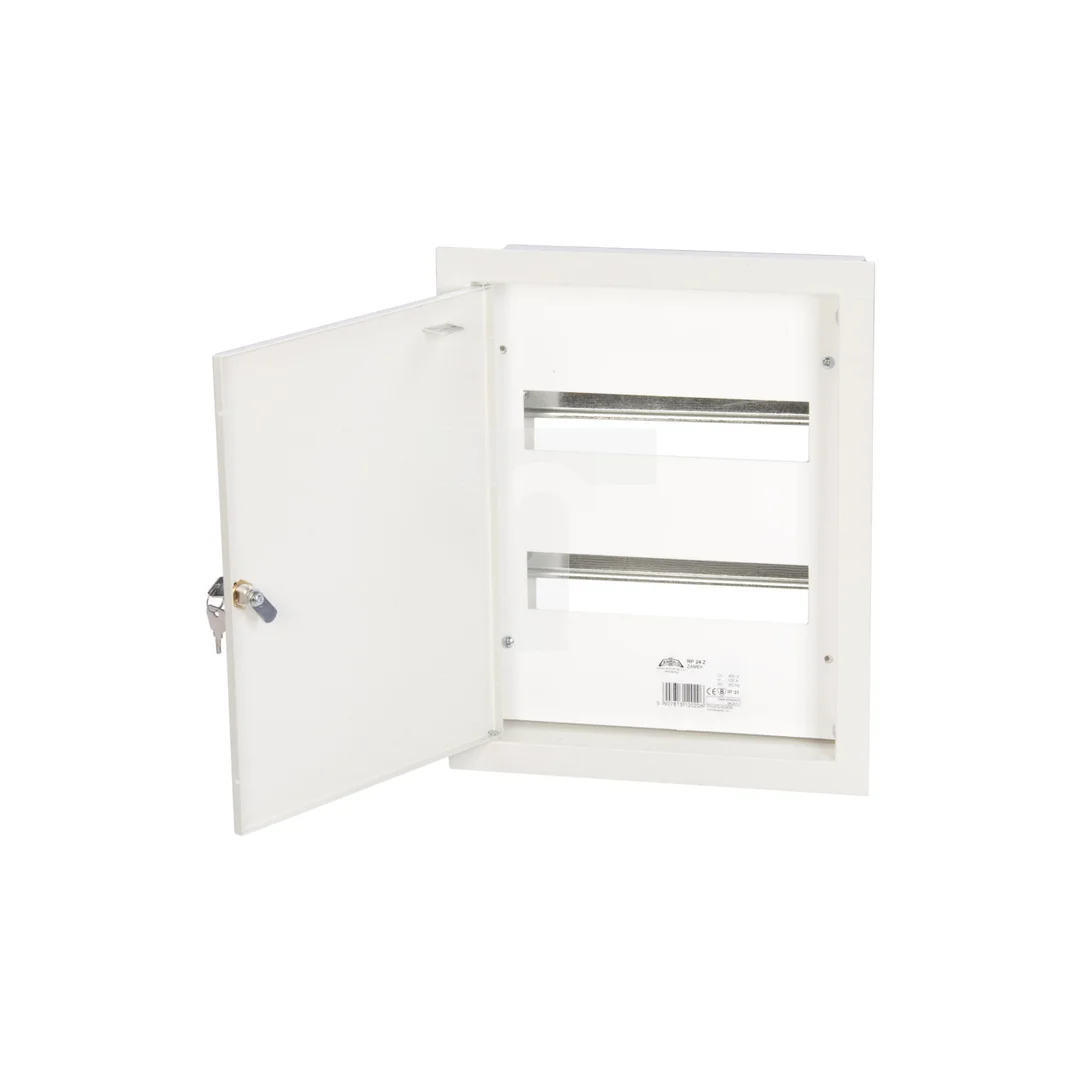

• Szyna DIN: szyna montażowa TH35 w standardowym wyposażeniu.
• Stopień ochrony: IP31 — ochrona przed ciałami stałymi o średnicy ?2,5 mm i ograniczona ochrona przed kroplami padającymi pionowo.
• Parametry elektryczne: prąd znamionowy do 100 A, napięcie znamionowe 400 V.

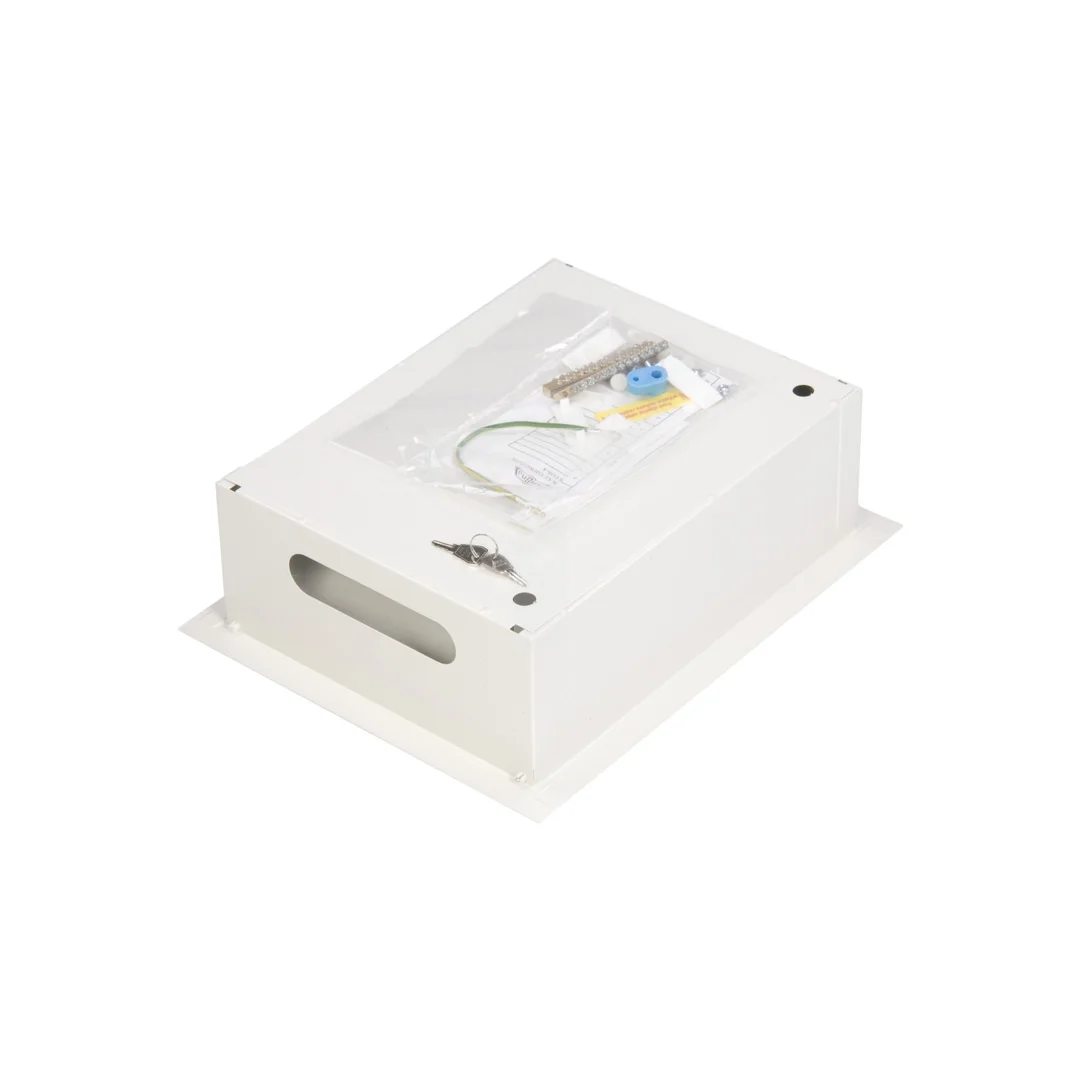

• Wyposażenie standardowe: szyna TH35, izolatory, komplet wkrętów oraz naklejki identyfikacyjne.

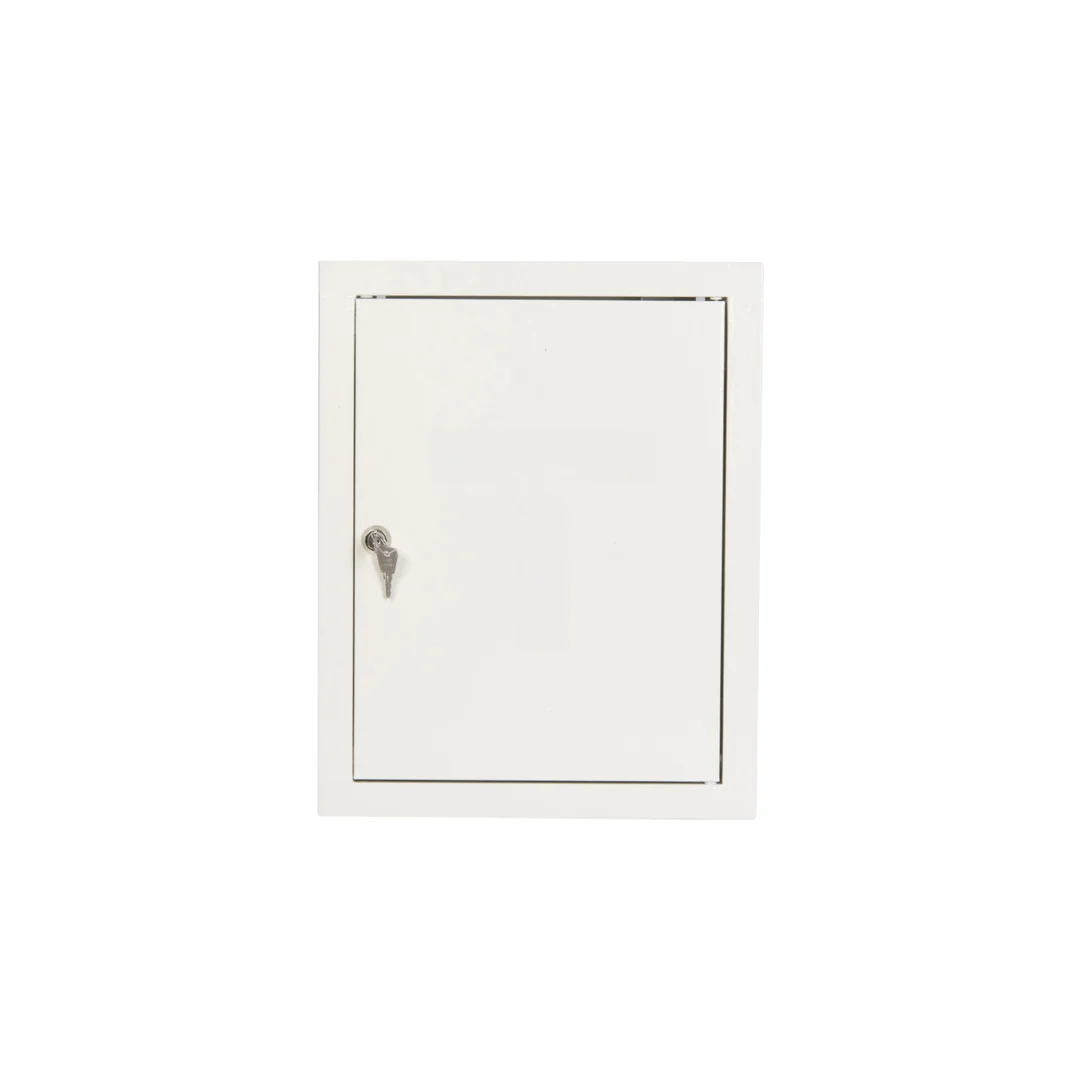

• Rodzaj pokrywy: zamknięta, bez pokrywy transparentnej.
• Montaż: podtynkowy; bez płyty montażowej wewnątrz obudowy.
• Możliwość rozbudowy: brak przewidzianej rozbudowy modułowej w standardowej wersji.
• Wersje mechaniczne: dostępna opcja z zamkiem do samodzielnego montażu lub z zatrzaskiem — instrukcja montażu zamka w dokumentacji produktu.

Zastosowanie produktu

• Rozdział obwodów w budynkach mieszkalnych i użyteczności publicznej (instalacje oświetleniowe, gniazdka, obwody pomocnicze).
• Instalacje w obiektach handlowych i biurowych wymagające podtynkowego montażu w ścianach wewnętrznych.
• Małe obiekty przemysłowe i techniczne do montażu zabezpieczeń nadprądowych oraz rozdzielaczy obwodów pomocniczych.
• Zastosowanie tam, gdzie wymagane są kompaktowe rozdzielnice modułowe o ograniczonej głębokości i stopniu ochrony IP31.
