Rozdzielnica modułowa 5×36 podtynkowa IP30 FW536FT

Rozdzielnica modułowa 5×36 podtynkowa IP30 FW536FT

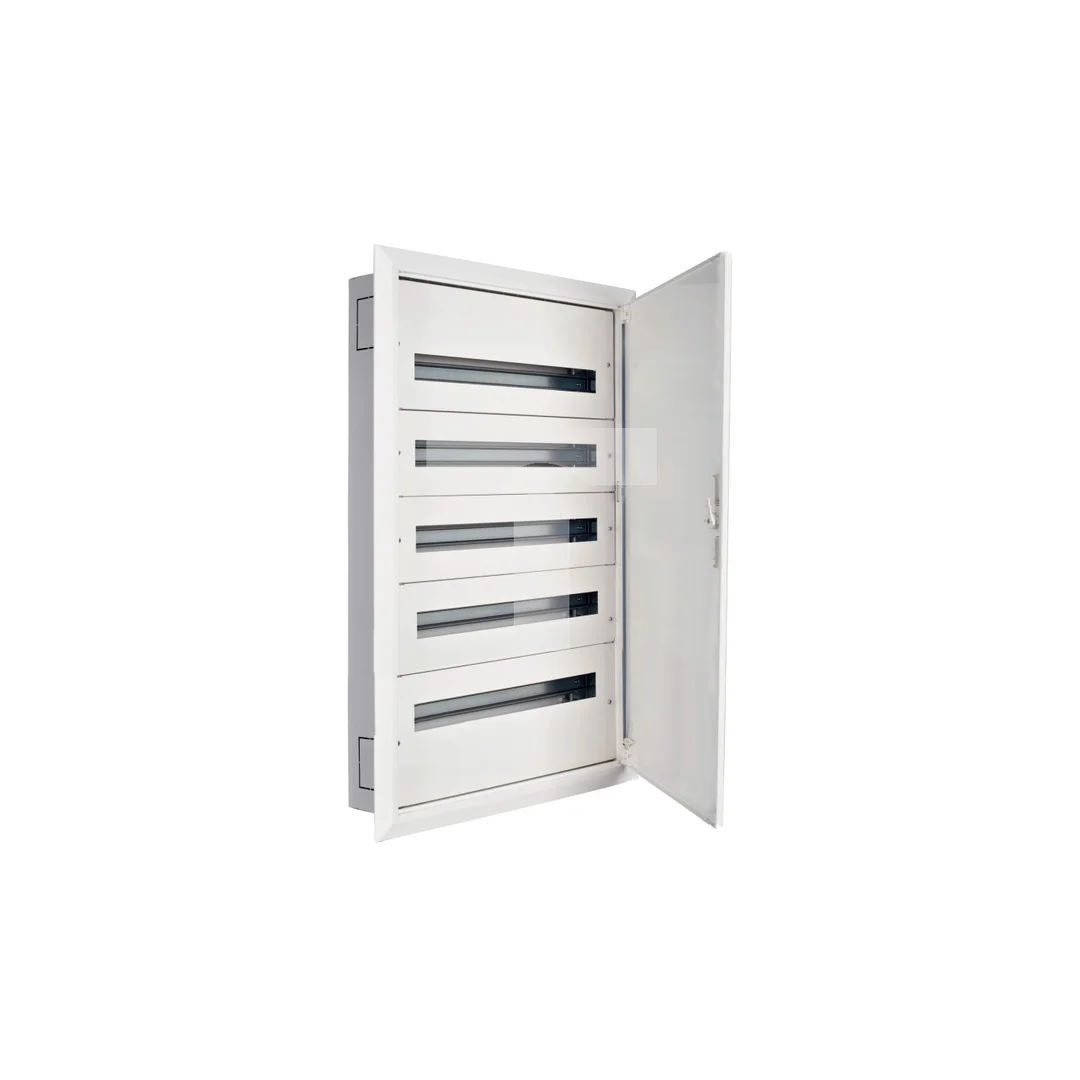

Rozdzielnica modułowa 5×36 podtynkowa IP30 FW536FT to podtynkowa obudowa przeznaczona do montażu modułowych aparatów zabezpieczeniowych na szynie DIN; służy do rozdziału i zabezpieczenia obwodów elektrycznych w instalacjach budynków mieszkalnych i obiektach komercyjnych.

Cechy techniczne

• Montaż: montaż podtynkowy; głębokość wbudowania 110 mm, całkowita głębokość obudowy 121,2 mm.
• Wymiary: szerokość 766 mm, wysokość 920 mm.
• Liczba rzędów: 5 rzędów pod aparaty; szerokość wyrażona liczbą modułów: 36 modułów.
• Szyna DIN: tak — przeznaczona do montażu modułowych urządzeń na standardowej szynie.
• Obudowa: stal ocynkowana i malowana proszkowo, kolor biały (RAL 9010).
• Rodzaj pokrywy: zamknięte.
• Stopień ochrony: IP30; klasa ochrony I.
• Konstrukcja: 3 pola/sekcje wewnętrzne umożliwiające segregację obwodów oraz ułożenie zacisków PE/N.
• Zgodność z normami: projektowana i wykonana zgodnie z wymaganiami EN 62208 oraz EN 61439-1/-3.

Zastosowanie

• Rozdzielnica przeznaczona do instalacji w budynkach mieszkalnych oraz obiektach komercyjnych do montażu wyłączników nadprądowych, różnicowo-prądowych i innych aparatów modułowych.
• Stosowanie przy rozdziale obwodów i ochronie instalacji z wykorzystaniem zacisków PE/N i szyn DIN.
• Wykorzystanie tam, gdzie wymagane są podtynkowe rozwiązania o zwartej obudowie stalowej i klasie ochrony IP30.
• Integracja w instalacjach nowo budowanych oraz modernizowanych, gdzie istotne są wymiary 920×766×121,2 mm i pięć rzędów montażowych.
