Opis

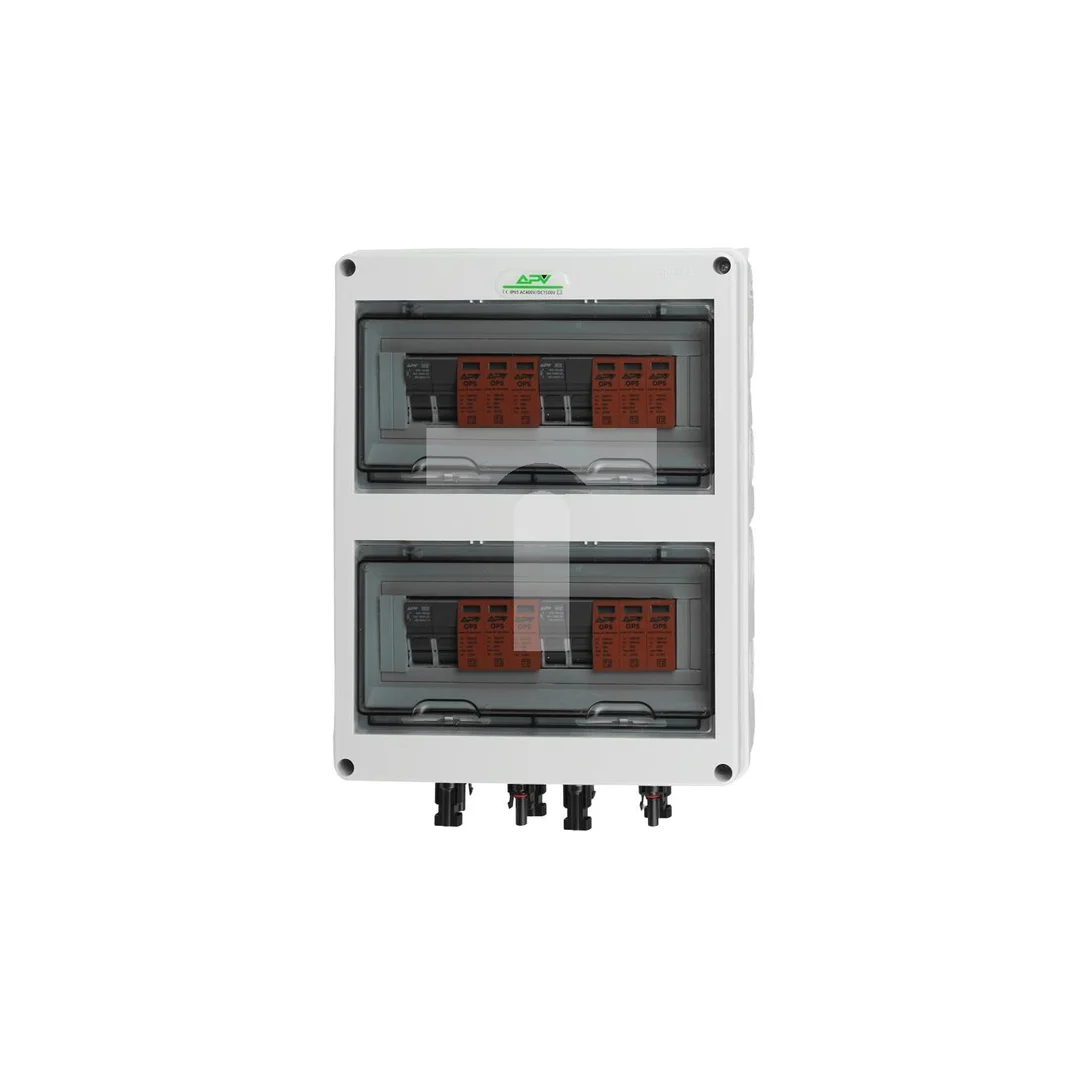

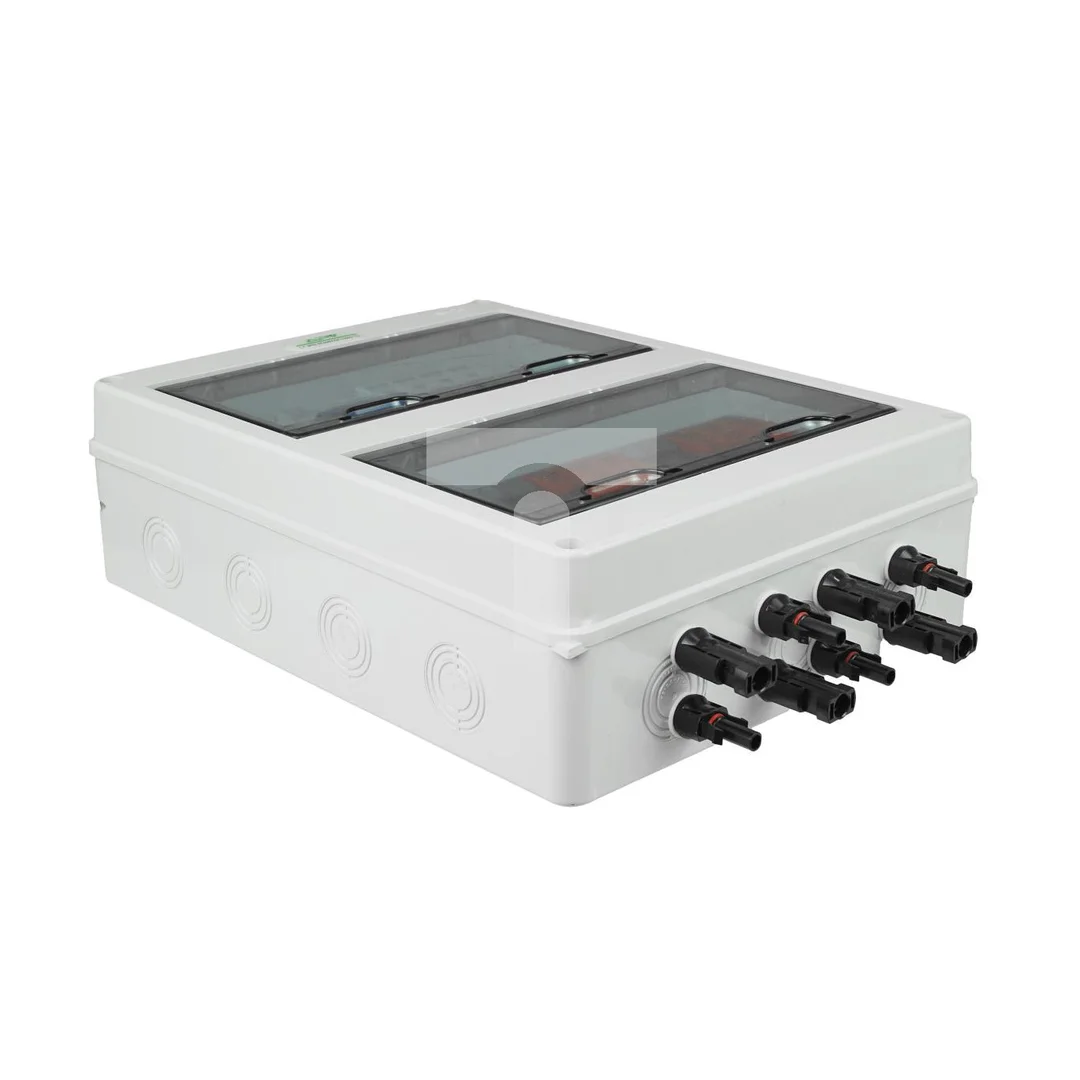

Rozdzielnica fotowoltaiczna natynkowa, cztery stringi, 1000V DC 32A IP65.

Rozdzielnica jest w pełni okablowana, gotowa do podłączenia.

Wymiary: 319 x 384 x 144 mm [szer.xwys.xgł.]

W skład zestawu wchodzą:

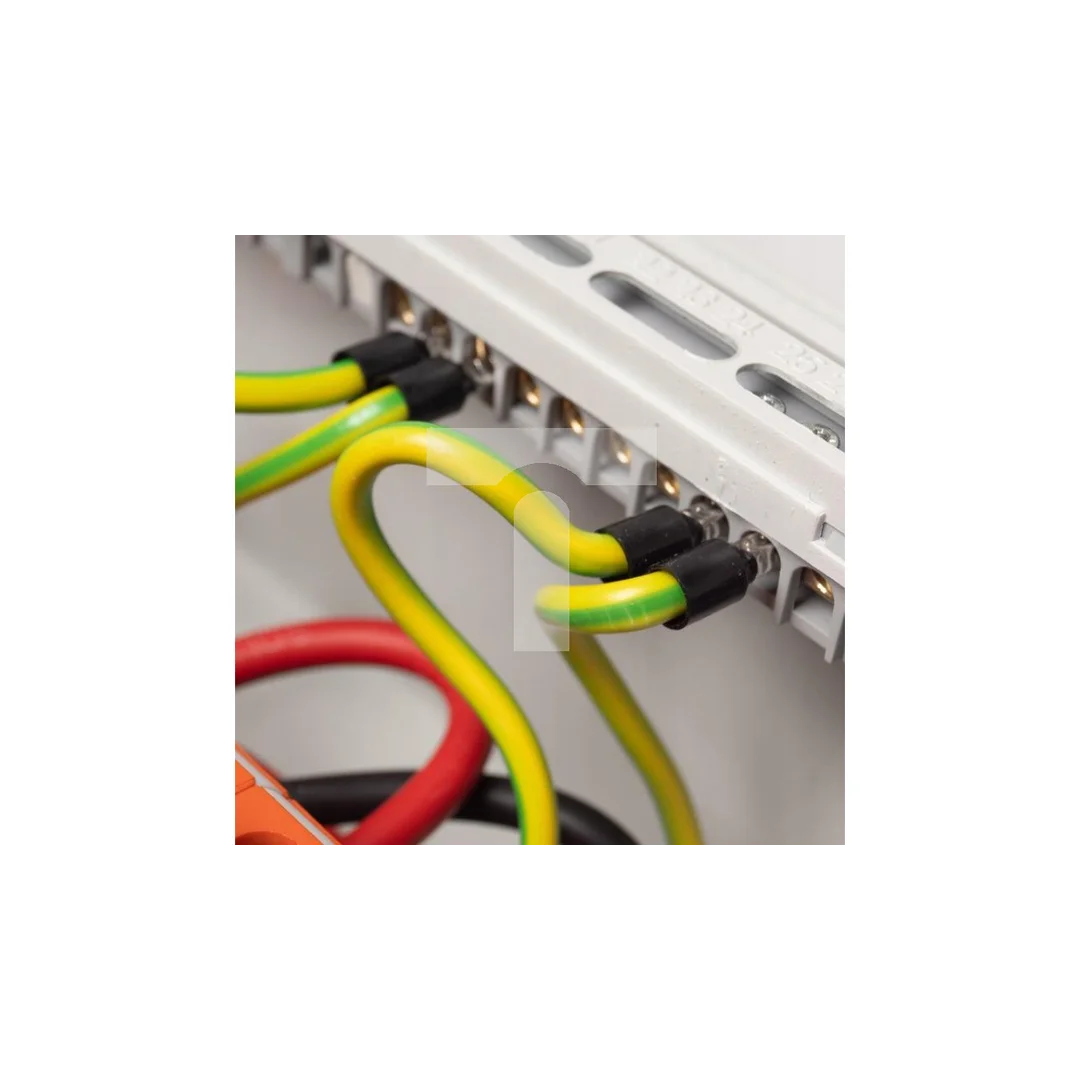

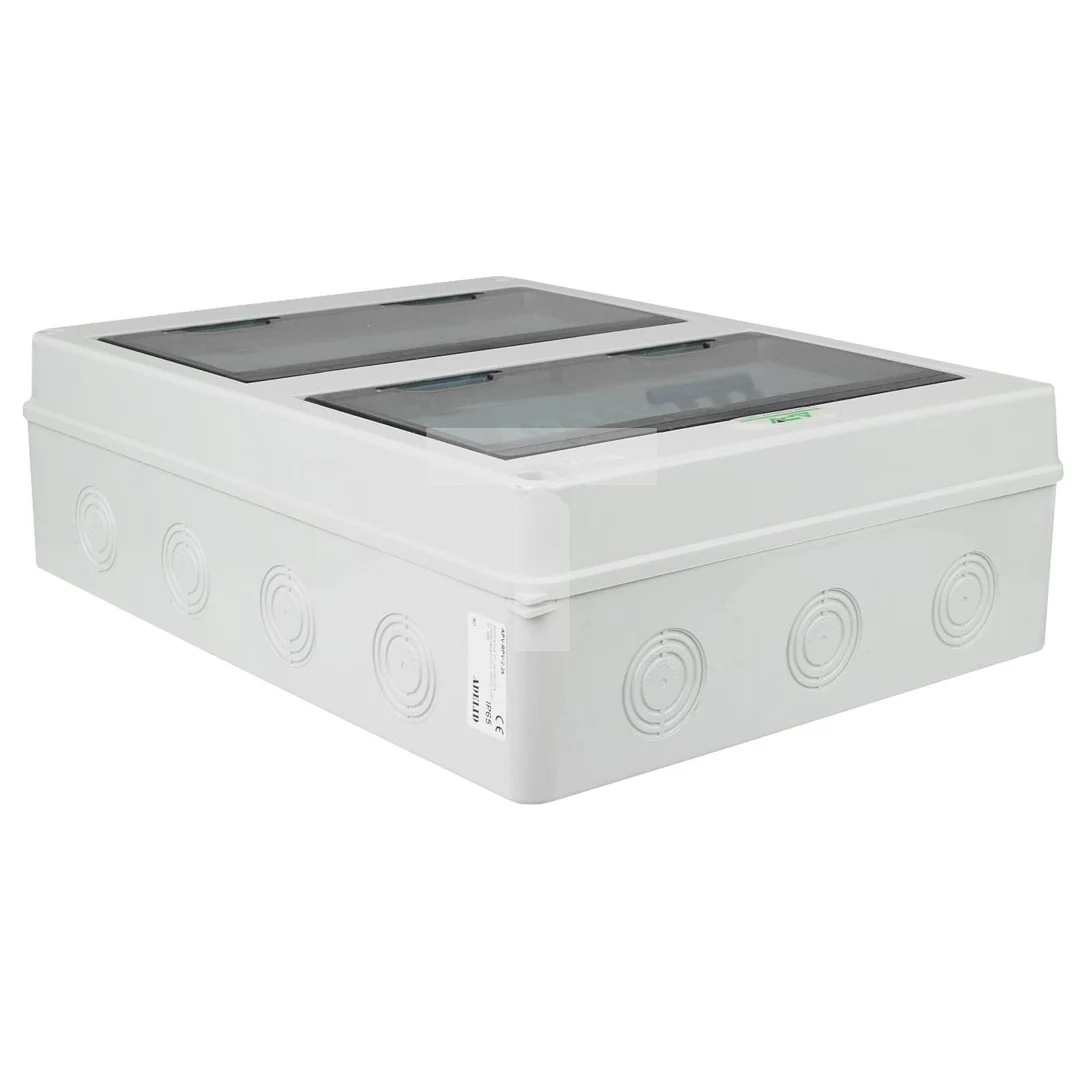

• 1x Szczelną obudowę natynkowa, 24 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 4x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,
• 4x rozłącznik bezpiecznikowy APV 2P 10×38 1000V DC, z ośmioma wkładkami topikowymi,
• 4x dławik kablowy PG 11, na przewód 5-10 mm,
• 8x złącze MC4,
• 2x gumowa zaślepka.

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

• Klasa ochrony: T2,
• Ilość pól: 3,
• Wymagane zabezpieczenie: 32A,
• Napięcie znamionowe Un: 1000V DC,
• Napięcie stałej pracy Uc: 1060V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <3.2 kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Charakterystyka rozłączników bezpiecznikowych 2P 10×38 1000V DC

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE.
