Opis

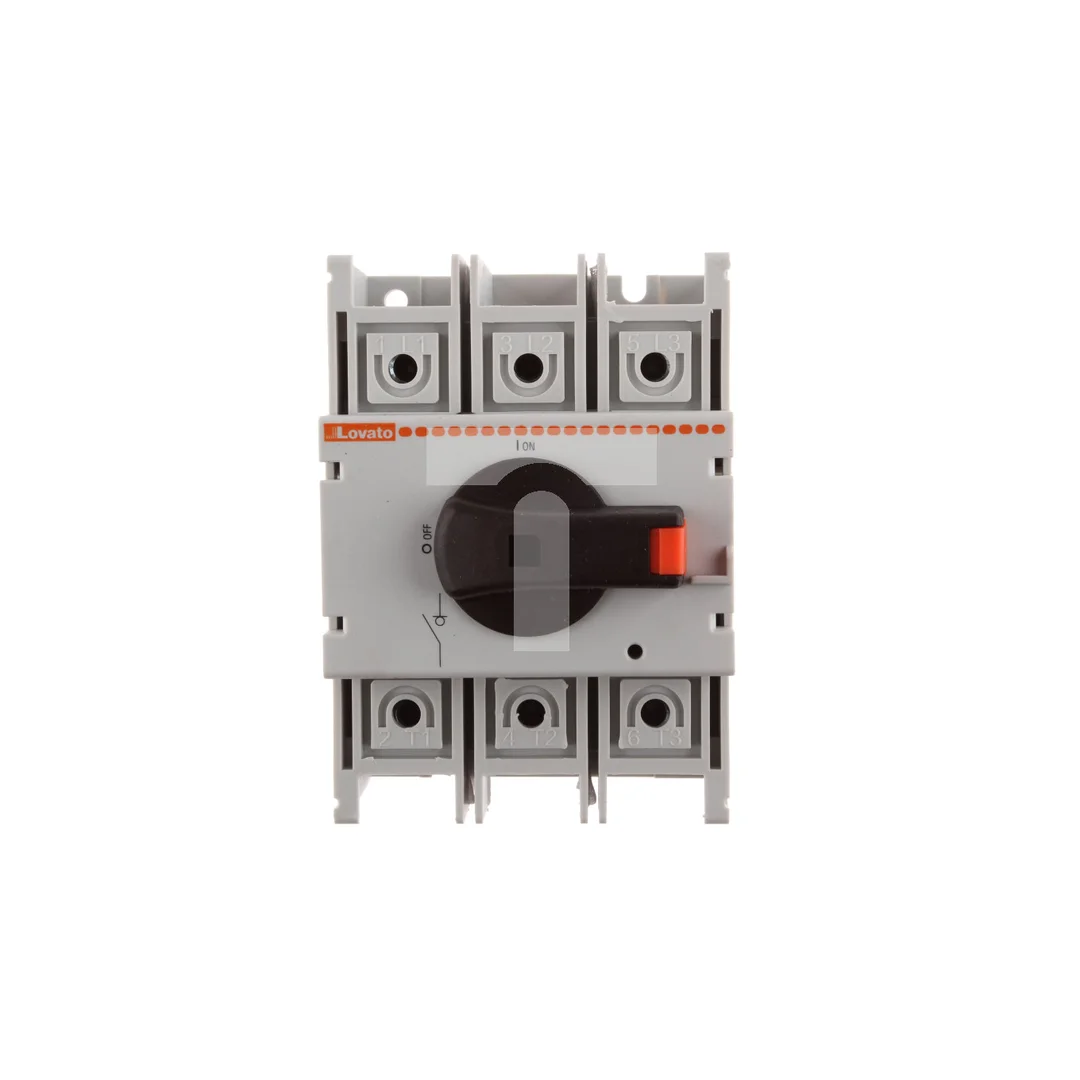

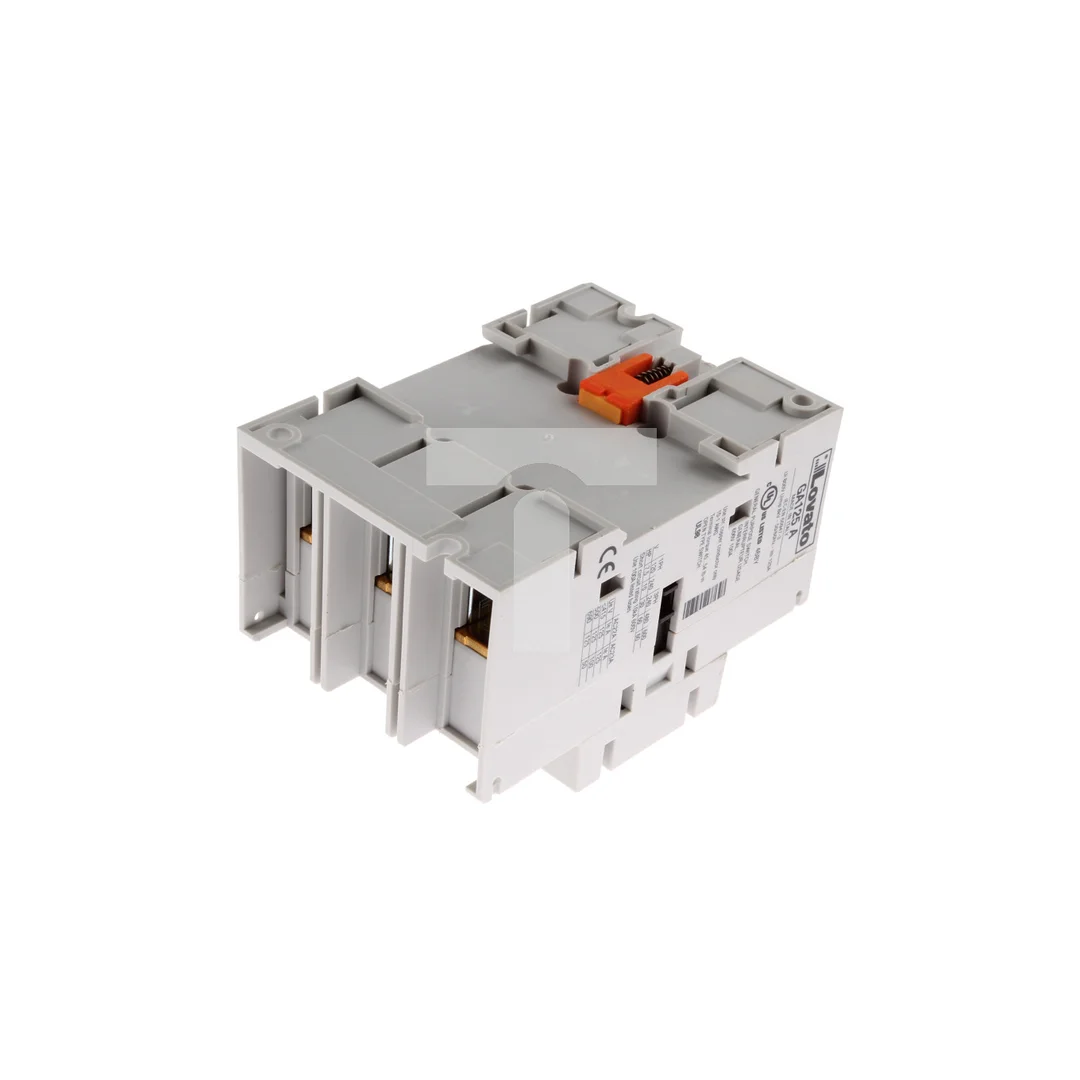

Rozłącznik izolacyjny 3P 125A GA125A
Rozłącznik izolacyjny GA125A to trójpolowy rozłącznik główny o znamionowym prądzie ciągłym 125 A, przeznaczony do bezpiecznego odłączania obwodów trójfazowych. Urządzenie stosuje się jako główny rozłącznik w tablicach rozdzielczych oraz w rozdziałach energii w instalacjach przemysłowych i komercyjnych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Zdolność łączeniowa w trybie AC23A: załączanie 1250 A, wyłączanie 1000 A
- Znamionowy warunkowy prąd zwarciowy Iq: 8 kA
- Znamionowa moc pracy dla AC-23 przy 400 V: 55 kW
- Stopień ochrony części czołowej: IP20
- Przyłącze obwodu głównego: połączenie śrubowe (zaciski M8)
- Element przełączający: pokrętło; brak wbudowanego napędu silnikowego i wyzwalacza napięciowego
- Liczba styków pomocniczych: 0 (zwiernych, rozwiernych i przełącznych)
- Trwałość mechaniczna: 30000 cykli; trwałość elektryczna (AC21A): 30000 cykli
- Temperatura pracy: od -25°C do +55°C; maksymalna wysokość użytkowania: 3000 m n.p.m.
- Nieprzeznaczony do funkcji wyłącznika awaryjnego, rozłącznika bezpieczeństwa ani jako rozłącznik kompaktowy
Zastosowanie produktu
- Jako główny rozłącznik w tablicach rozdzielczych instalacji przemysłowych i budynkowych
- Do odłączania obwodów trójfazowych z obciążeniami silnikowymi i rozdziałami mocy
- W rozdzielniach energetycznych jako element izolacji obwodu podczas prac serwisowych
- Montaż na szynie DIN lub mocowanie śrubowe w obudowach rozdzielczych (przeznaczony do instalacji w tablicach rozdzielczych)
- Aplikacje wymagające rozłącznika o znamionowym napięciu do 690 V i zdolności łączeniowej pozwalającej na pracę z dużymi prądami rozruchowymi
