Opis
Dane techniczne:
- prąd znamionowy Ie: 100A
- znamionowy prąd zwarciowy: 12 le 1s
- znamionowa odporność impulsowa (1,2/50) Uimp: 6000
- stopień zanieczyszczenia: 2
- napięcie znamionowe Ue: 400V
- izolacja znamionowa Ui: 500V
- częstotliwość prądu: 50/60 Hz
- żywotność elektryczna: 1500
- żywotność mechaniczna: 8500
- wskaźnik pozycji pracy: tak
- stopień ochrony: IP 20
- temp. składowania: -30/+70°C
- temp. pracy: -30/+50°C

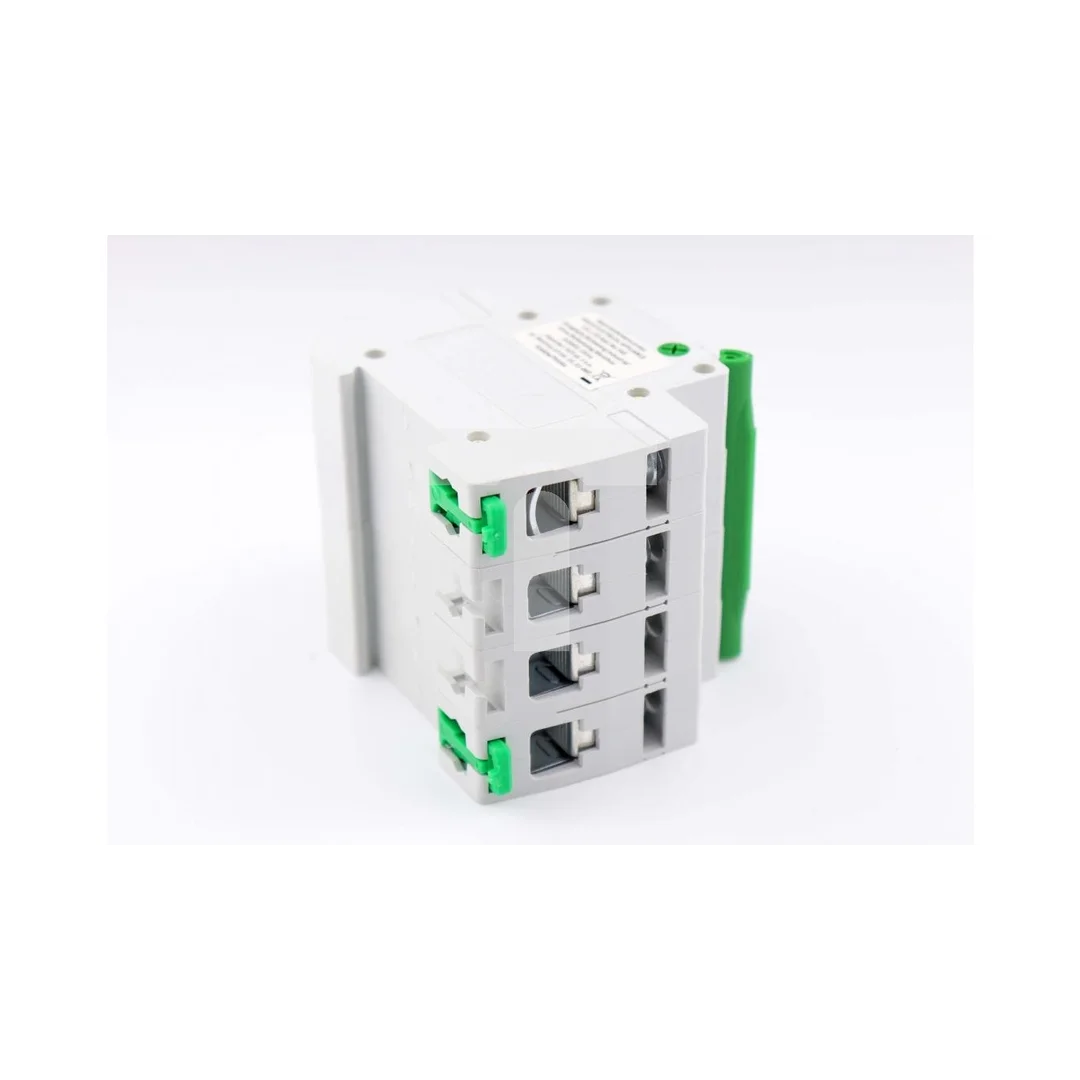

- maksymalny przekrój przewodów łączeniowych: 25 mm2
- moment dokręcenia zacisków łączeniowych: 3Nm
- możliwość podłączenia za pomocą szyn grzebieniowych: tak

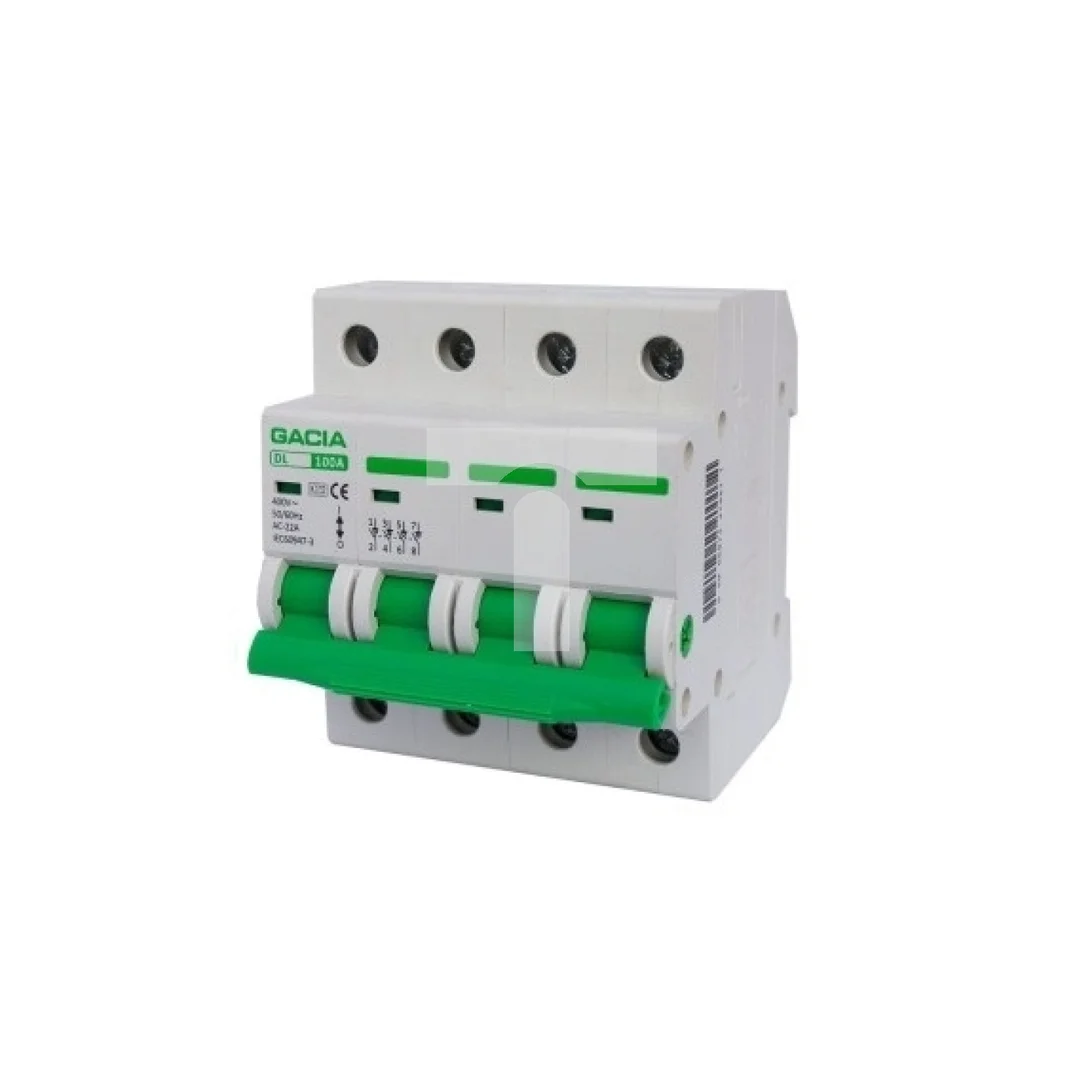

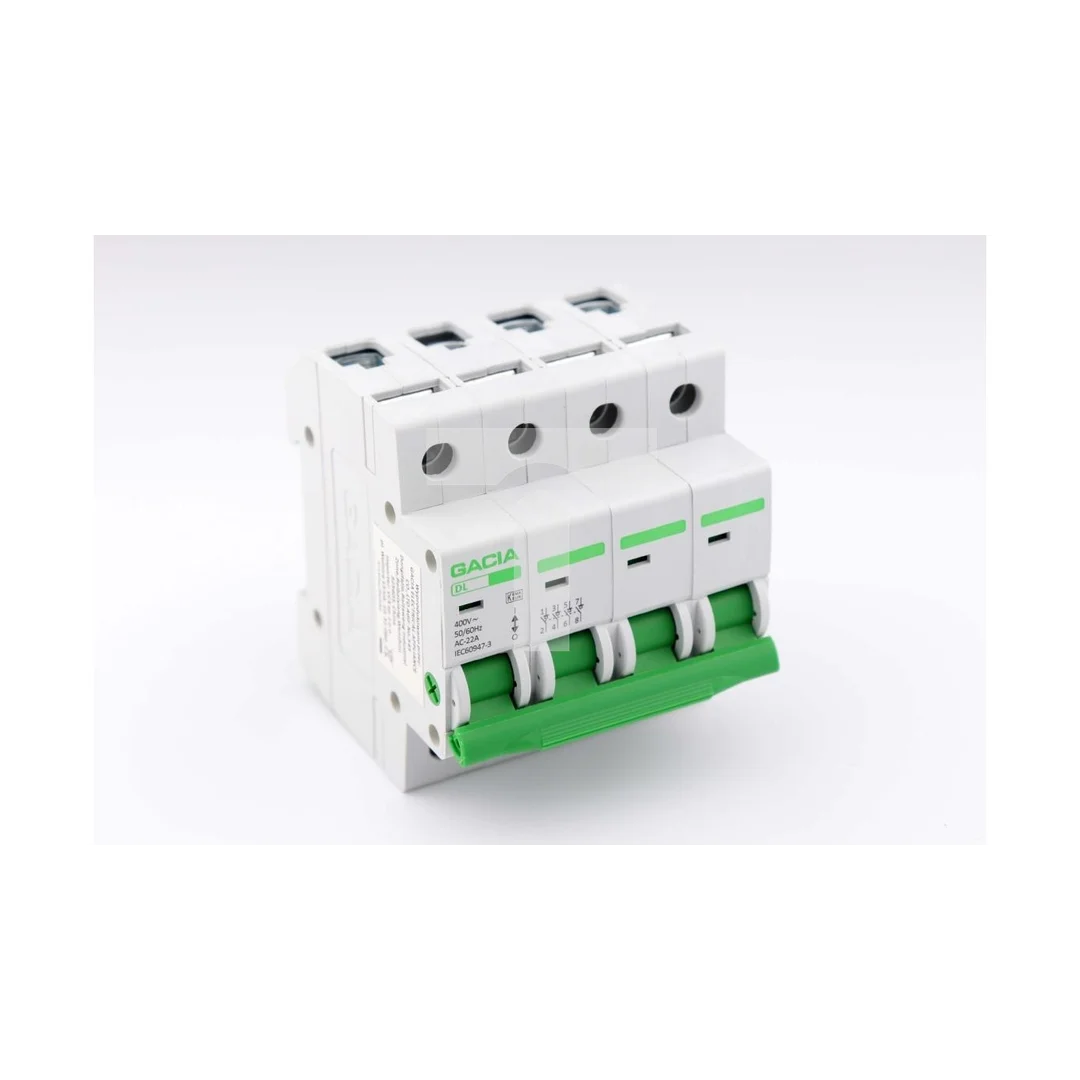

Rozłącznik izolacyjny DL (ang. switch-disconnector) – łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:
• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem.
Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.
Produkt może być montowany wyłącznie przez osoby uprawione. Przed montażem należy odłączyć zasilanie.

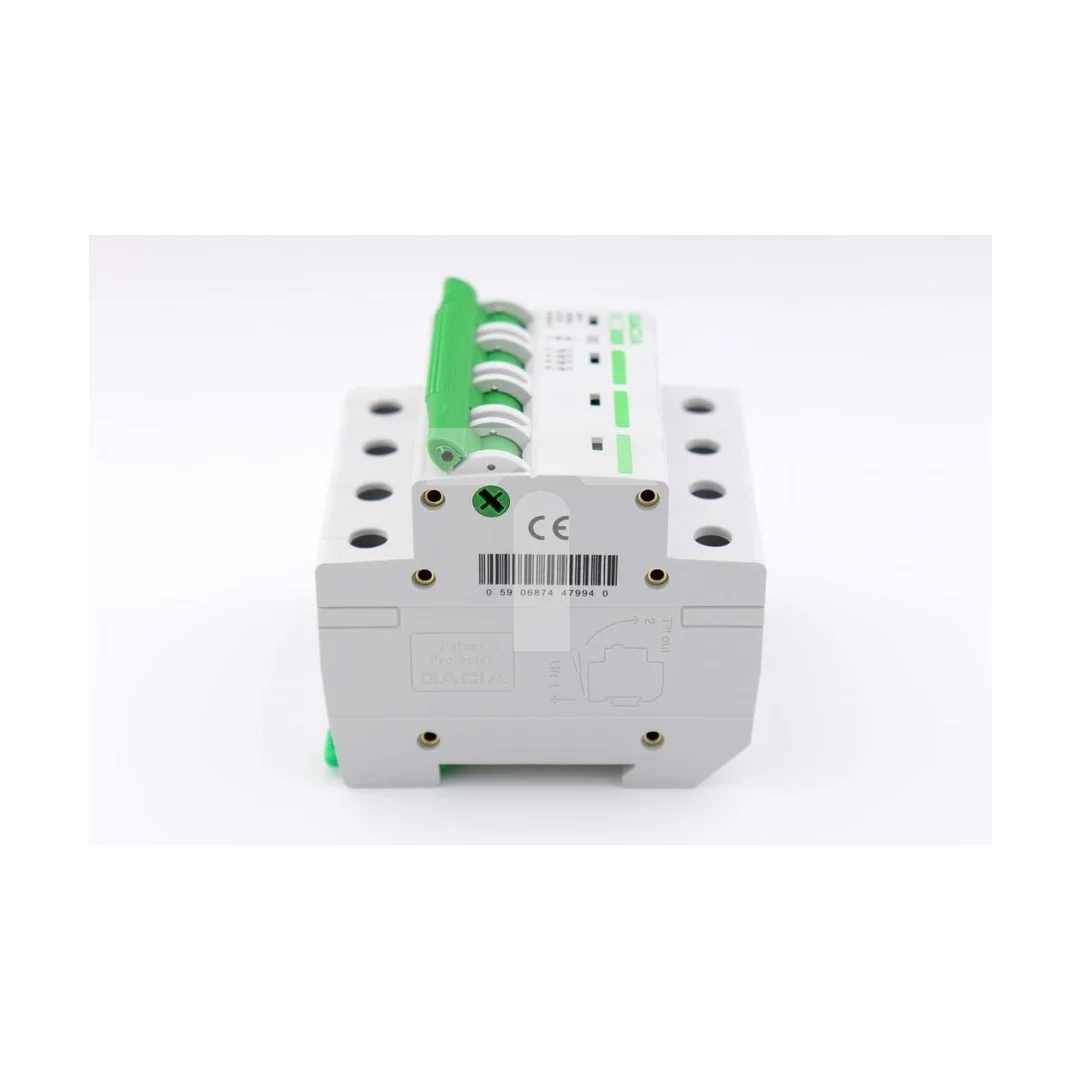

Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
