Opis

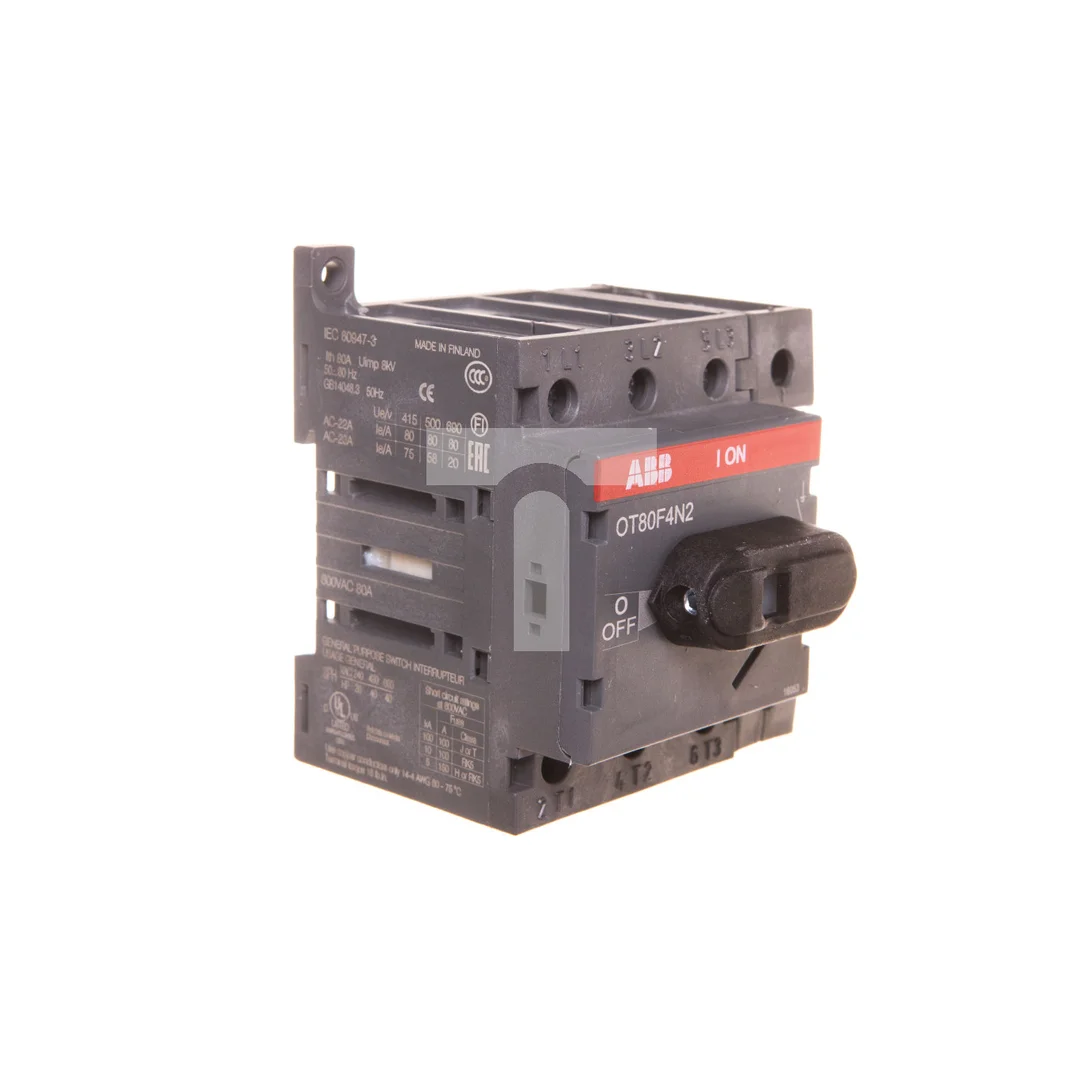

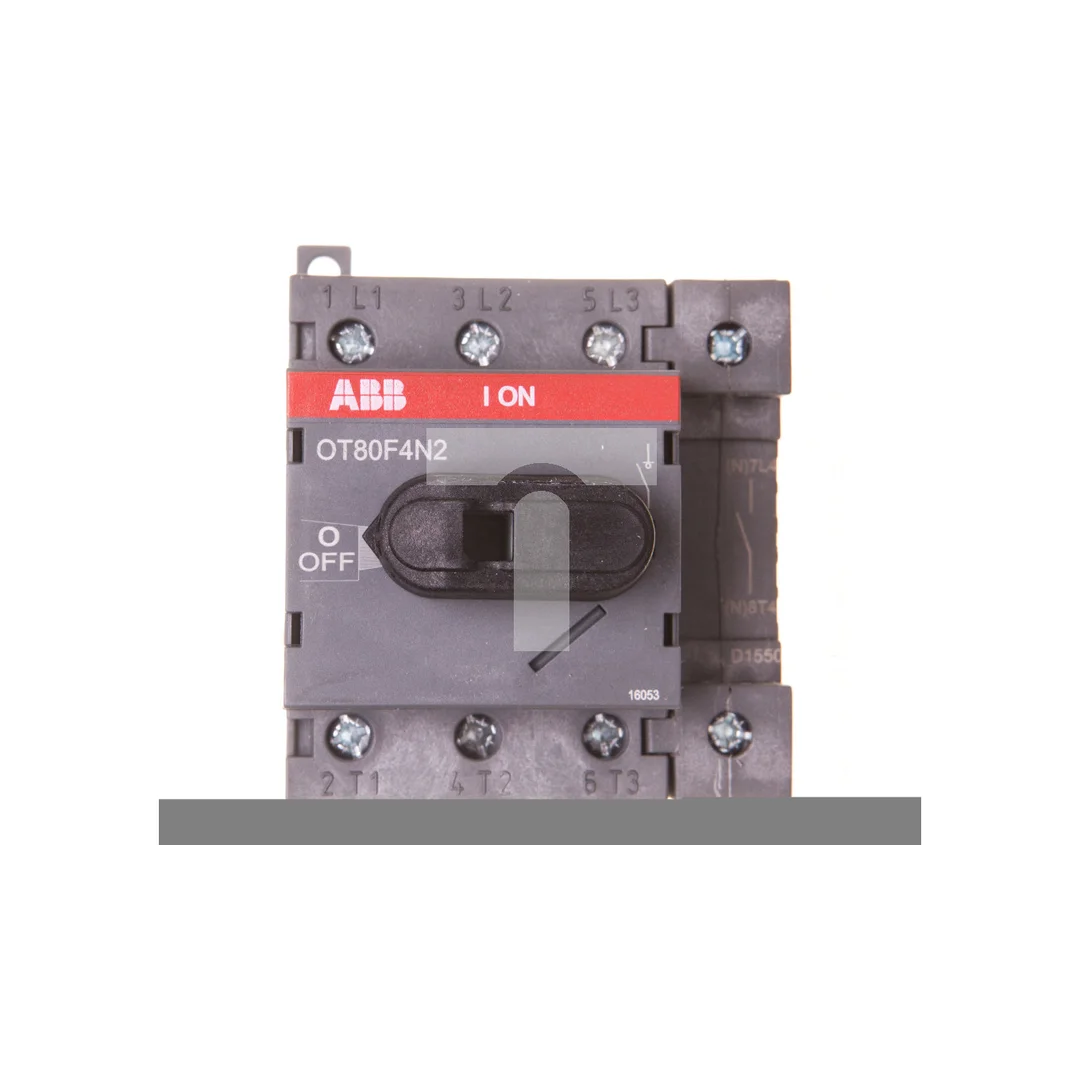

Rozłącznik izolacyjny 4P 80A bez napędu OT80F4N2 1SCA105413R1001
Rozłącznik izolacyjny OT80F4N2 to 4-biegunowe urządzenie o znamionowym prądzie ciągłym 80 A, przeznaczone do beznapięciowego rozłączania obwodów niskiego napięcia. Wersja bez napędu, obsługa czołowa bez wałka i rączki, przeznaczona do montażu na płycie lub na szynie DIN.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowy prąd ciągły Iu: 80 A
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V
- Znamionowa moc pracy AC-23, 400 V: 40 kW
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20 (ochrona zacisków kablowych)
- Element przełączający: dźwignia (brak wbudowanego napędu silnikowego i brak napędu opcjonalnego)
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych)
- Brak mechanizmu ryglującego; konstrukcja: urządzenie mocowane na stałe
- Montaż: na płycie lub na szynie DIN
- Wymiary (S × G × W): 70 × 91.5 × 72.5 mm; masa netto: 0,3 kg
Zastosowanie produktu
- Jako rozłącznik główny w instalacjach przemysłowych i maszynach elektrycznych
- Do odłączania obwodów w celach serwisowych i konserwacyjnych (bez funkcji blokady)
- Sekcjonowanie obwodów zasilających i ochrona obwodów pomocniczych wymagających rozłącznika 4P
- Montaż na płycie montażowej lub na szynie DIN w rozbudowanych układach zasilania
- Sterowanie i rozłączanie obciążeń do 40 kW przy AC-23 400 V, przy użyciu połączeń śrubowych przewodów
