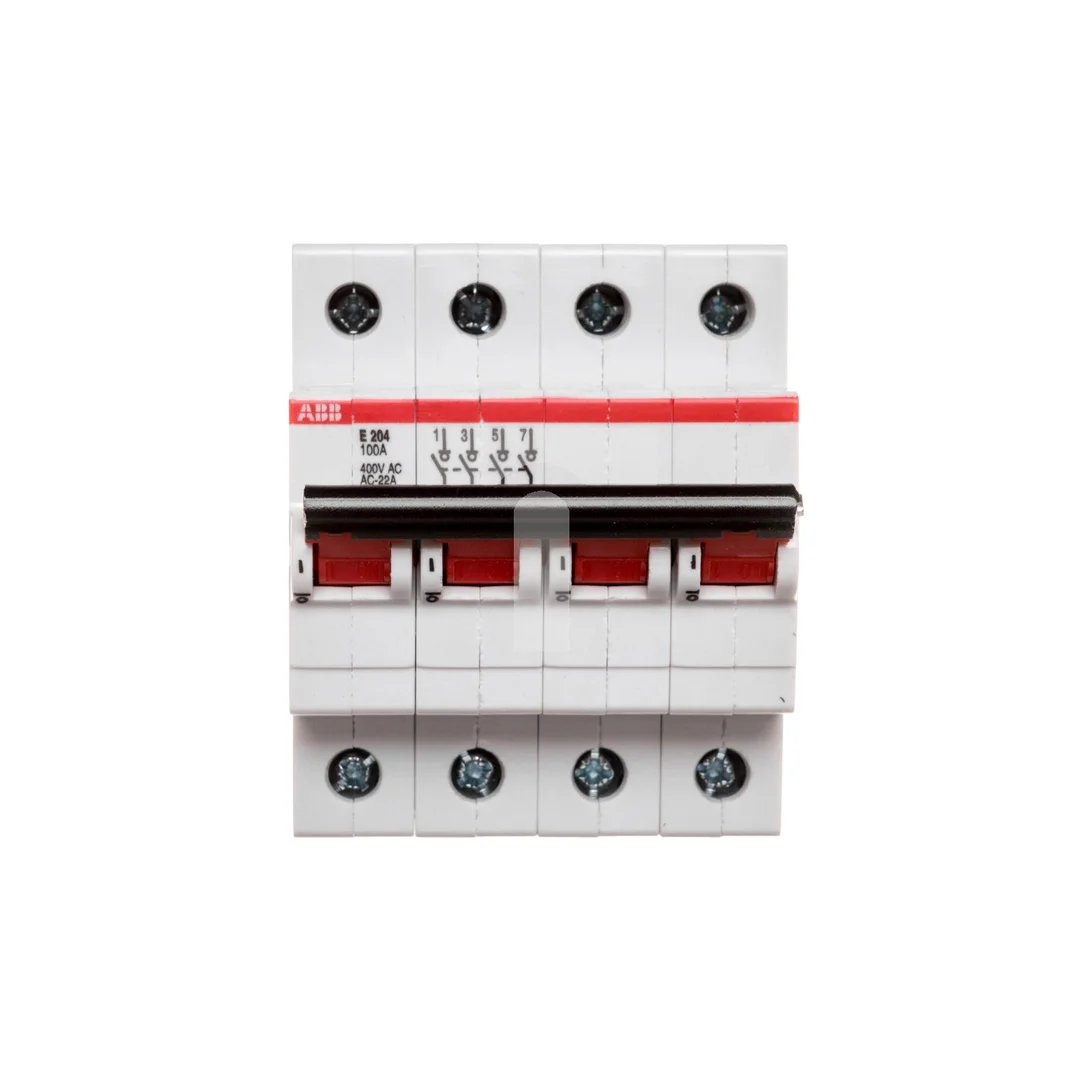

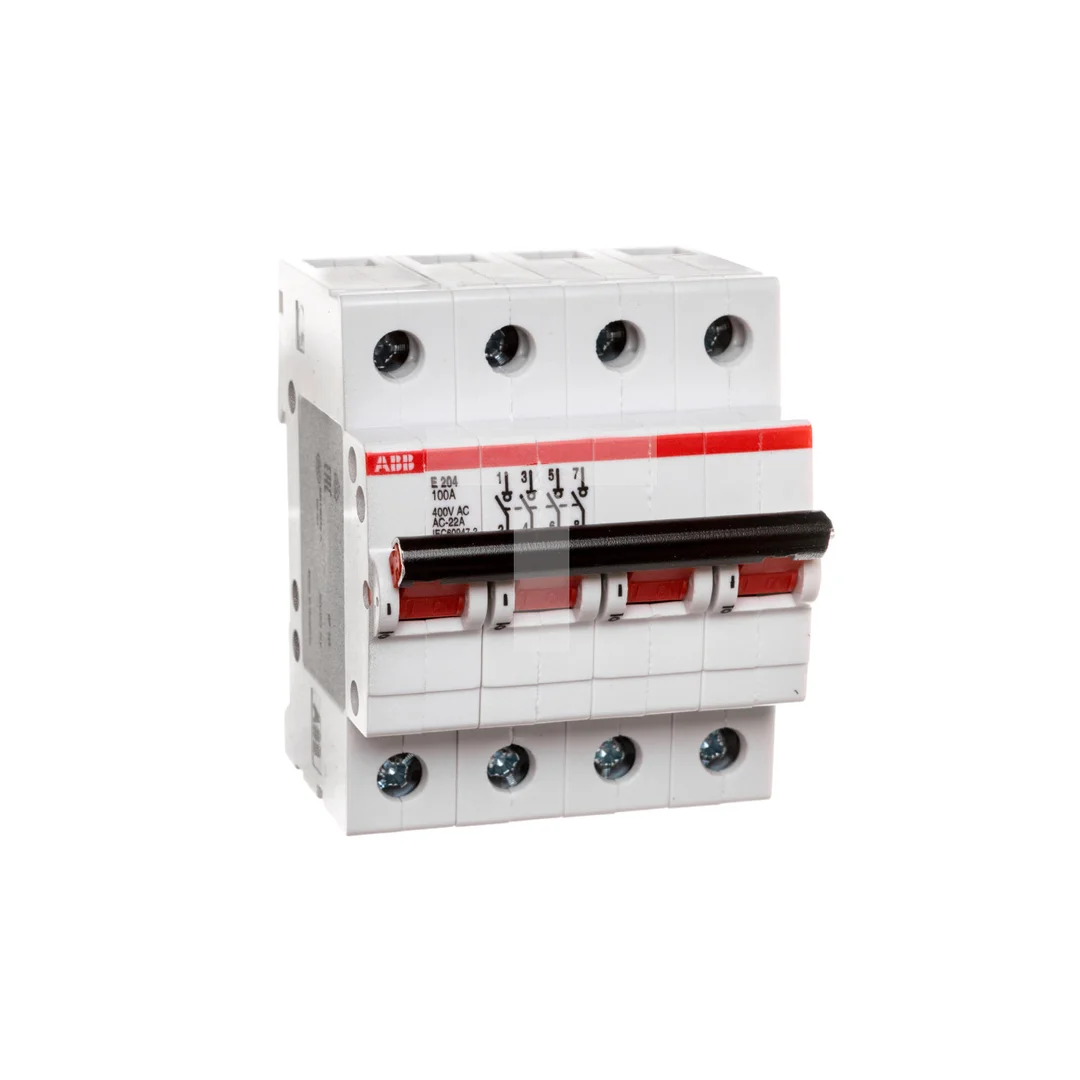

Rozłącznik modułowy 100A 4P E204/100A 2CDE284001R0100

Rozłącznik modułowy 100A 4P E204/100A 2CDE284001R0100

Rozłącznik modułowy E204/100A to 4-biegunowe urządzenie rozłączające o znamionowym prądzie ciągłym 100 A, przeznaczone do funkcji rozłącznika głównego w instalacjach niskiego napięcia. Stosowany do izolacji obwodów i odłączania zasilania przy napięciach do 750 V AC.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 100 A; liczba biegunów: 4 (4P).
• Maksymalne znamionowe napięcie pracy Ue AC: 750 V.
• Stopień ochrony części czołowej: IP20.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
• Element przełączający: dźwignia; urządzenie mocowane na stałe.
• Standardowo brak styków pomocniczych (0 zwiernych, 0 rozwiernych, 0 przełącznych); możliwość doposażenia do 3 styków pomocniczych.
• Brak mechanizmu ryglującego; brak wbudowanego napędu silnikowego i opcjonalnych wyzwalaczy.
• Szybki demontaż bez konieczności rozkręcania szyny zbiorczej, zastosowanie śrub zatrzaskowych ułatwiających montaż i serwis.
• Wymiary: szerokość 70 mm, wysokość 85 mm, głębokość 69 mm; masa około 0,39 kg.
• Zgodność z normami dotyczącymi rozłączników niskonapięciowych: EN 60947-3 i EN 60669-1.
• Przeznaczony jako rozłącznik główny; nie jest wyznaczony do pełnienia funkcji wyłącznika awaryjnego ani rozłącznika bezpieczeństwa.

Zastosowanie produktu

• Odłączanie zasilania w instalacjach niskiego napięcia do 750 V AC — rozdzielnice przemysłowe i panele maszynowe.
• Izolacja obwodów przed pracami konserwacyjnymi jako rozłącznik główny.
• Sterowanie i zasilanie szaf sterowniczych, układów zasilania silników i napędów tam, gdzie wymagane jest stałe mocowanie rozłącznika.
• Aplikacje, gdzie wymagane są odłączniki o prądzie 100 A z połączeniem śrubowym i prostą obsługą dźwignią.
