Opis

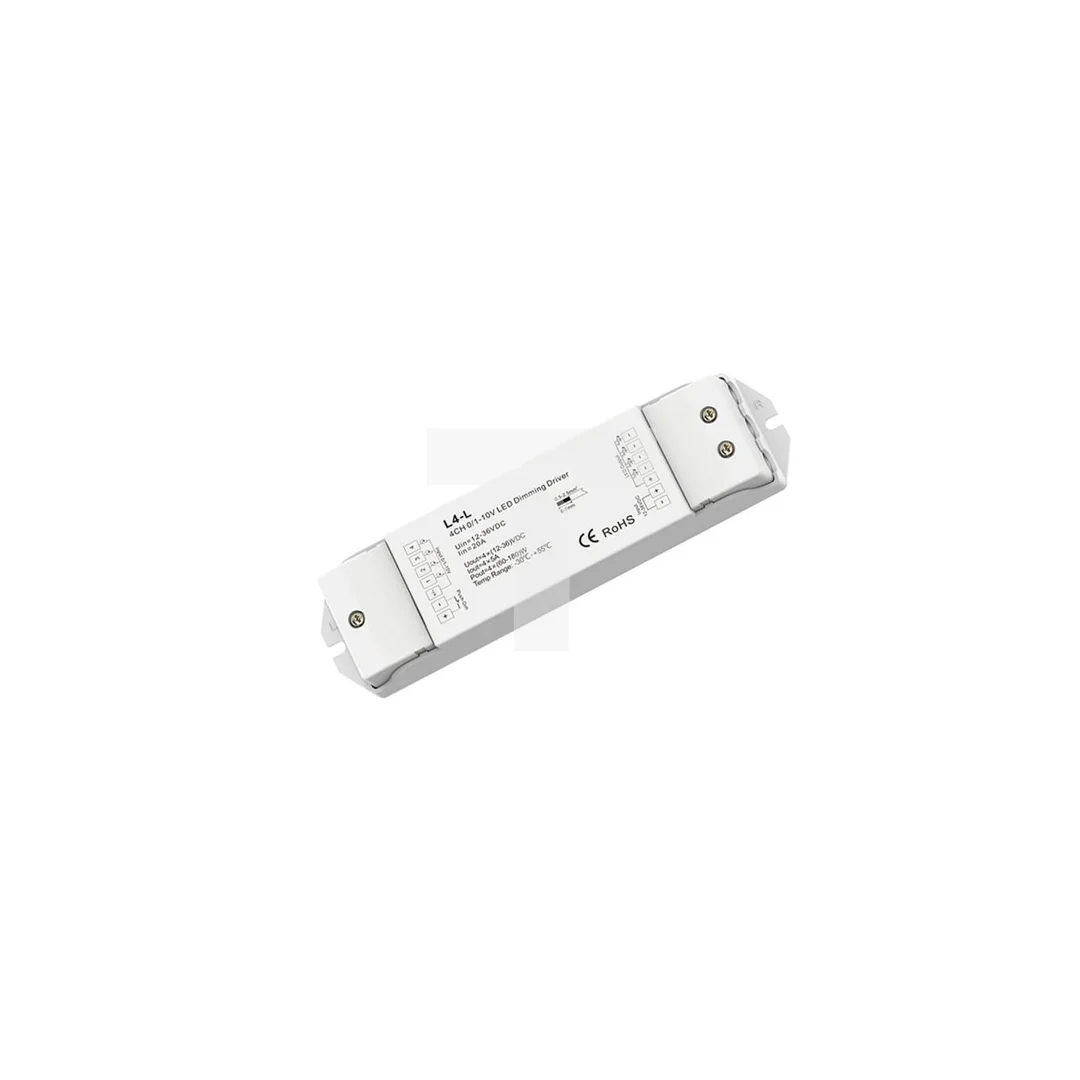

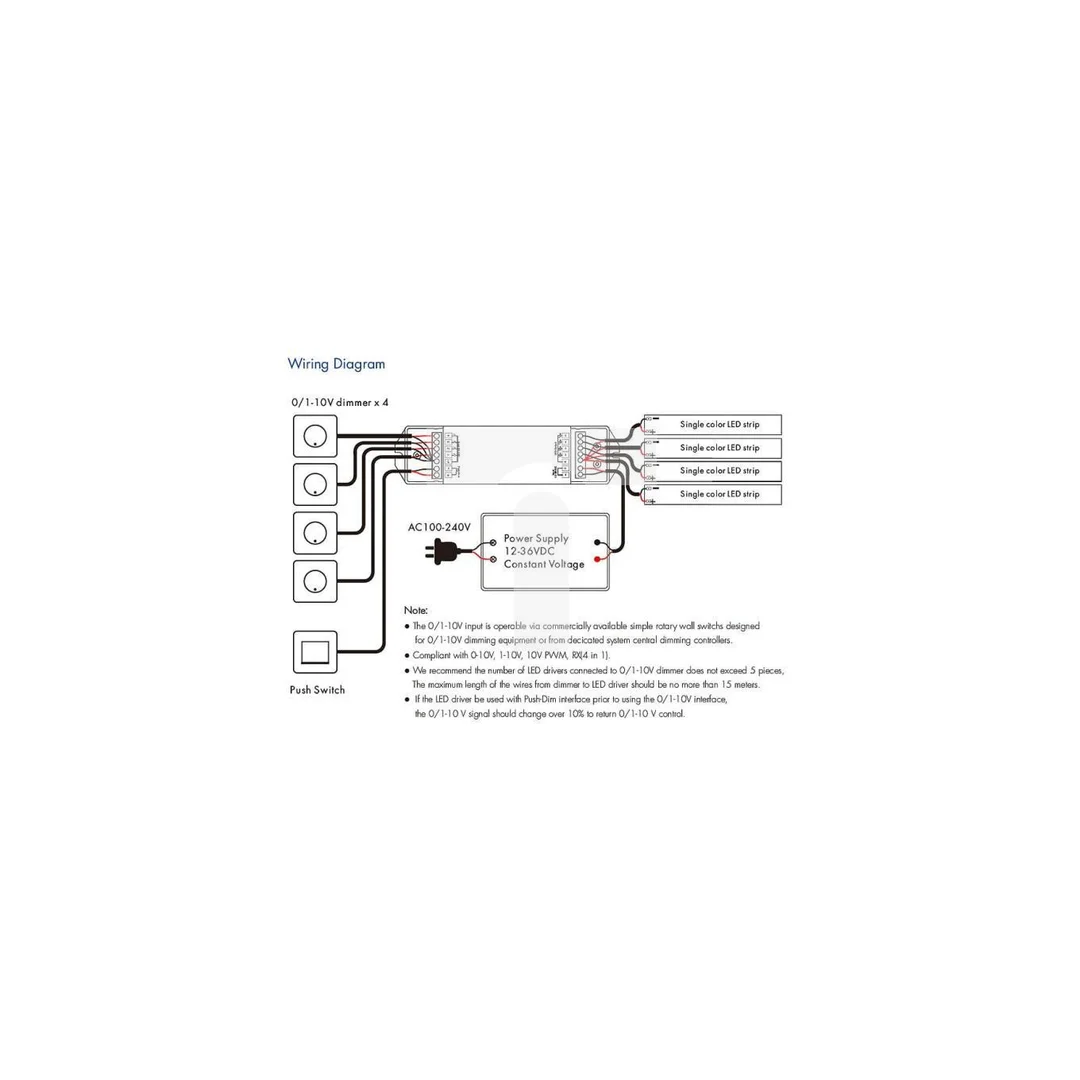

Urządzenie służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadającym maksymalny prąd wyjściowy 20A (np. taśma LED monochromatyczna). Sterownik L4-L umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Zasadniczą formą komunikacji kontrolera L4-L jest przewodowe podłączenie z wejściem 0/1-10V do którego możemy podłączyć np. obrotowy panel naścienny bazujący na sterowaniu napięciem. Odbiornik LED został wzbogacony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Każde z wejść kanału w odbiorniku L4-L umożliwia zastosowanie niezależnego ściemniacza 0-10V.
Zastosowanie do instalacji:
- 0/1-10V – jednokolorowych
Cechy odbiornika L4-L:
- Dedykowany dla instalacji bazującej na napięciu 0/1-10V
- Szeroki zakres napięcia wejściowego/wyjściowego rzędu 12-36V
- Każdy kanał posiada odrębne wejście dla ściemniacza o wartości 0/1-10V
- Maksymalna dopuszczalna obciążalność 20A
- Brak stosowania dodatkowych odbiorników (łączność przewodowa)
- Płynna praca ściemniania w zakresie 0-100%)
- Dodatkowe wejście – dla przycisku zwarciowego
- Wykres ściemniania – ściemnianie napięciem 0-10V
- Kompaktowa obudowa wraz z otworami do stałego montażu
| Typ urządzenia | odbiornik radiowy |
| Typ instalacji | MONO (jednokolorowa) |
| System sterowania oświetleniem | 0-10V |
| Sposób sterowania oświetleniem | przewodowo |
| Typ wyjść sterownika/ów | CV (stało-napięciowe) |
| Napięcie znamionowe | wej/wyj – 12-36V DC |
| Maksymalny prąd wyjściowy | 20A |
| Ilość wyjść sterownika | 4 wyjścia |
| Typ komunikacji | jednokierunkowa |
| Częstotliwość PWM | 500Hz |
| Krzywa ściemniania | 0/1-10V |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
| Temperatura pracy | od -30 do + 55°C |
| Klasa szczelności | IP20 |
| Montaż | nawierzchniowo |
| Dodatkowa funkcjonalność/cecha | dodatkowe wejście bezpotencjałowe „push switch” |
| Zabezpieczenia | odwrócona polaryzacja |

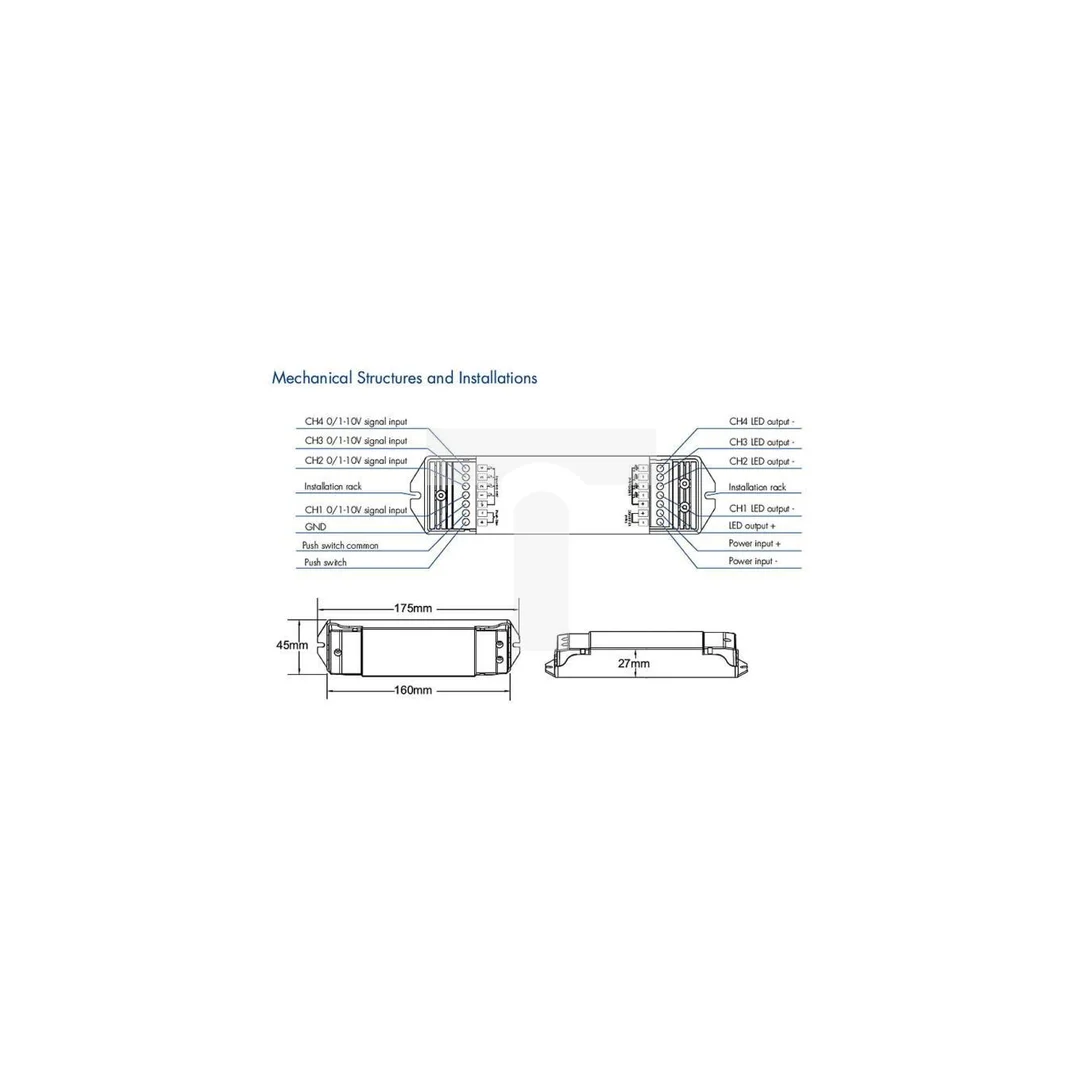

| Wymiary | 175 (160) x 45 x 27mm |
| Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED |
| Gwarancja producenta | 60 miesięcy |
| Kod producenta | L4-L |
| Kod EAN | 5904063162307 |
