Opis

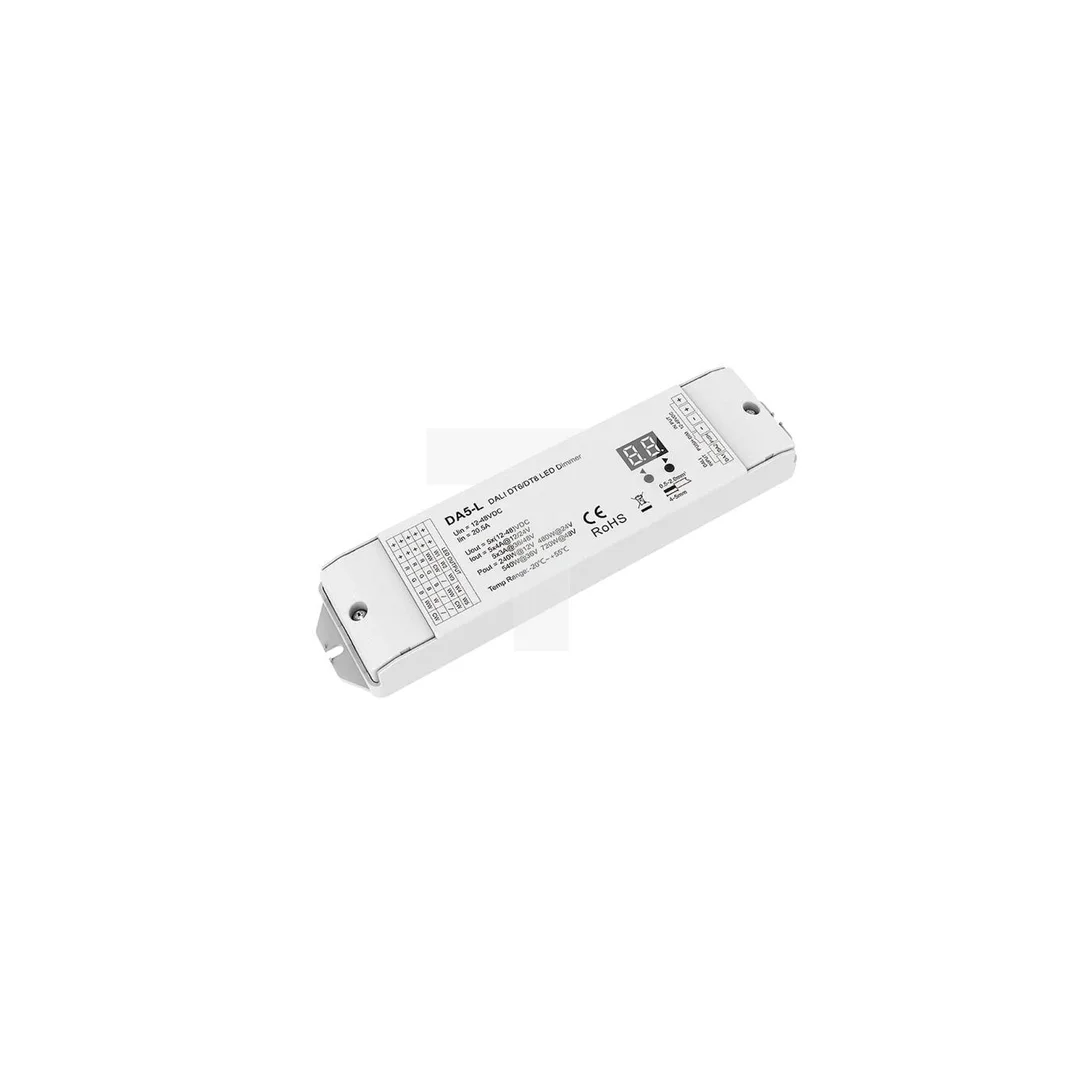

Sterownik służący do uzyskania kontroli nad wielokolorowym oświetleniem LED ze zmienną temperaturą barwową RGB+CCT (max. prąd wyjściowy 20A). Urządzenie odbiorcze DA5-L pozwala na dostęp do pięciu wyjść, do których podłączone oświetlenie led może być dowolnie sterowane za pomocą systemu sterowania DALI. Sterownik Odbiornik umożliwia regulacje koloru RGB, temperatury barwowej CCT w zakresie 2700-6500K oraz jasności za sprawą trybu pracy w standardzie DT6 oraz DT8. Podstawową formą komunikacji odbiornika DA5-L jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Współpracuje ze standardowymi protokołami komunikacji — IEC 62386-102, IEC 62386-207, IEC 62386-209. Produkt wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-48V oraz płynną pracą ściemniania PWM.

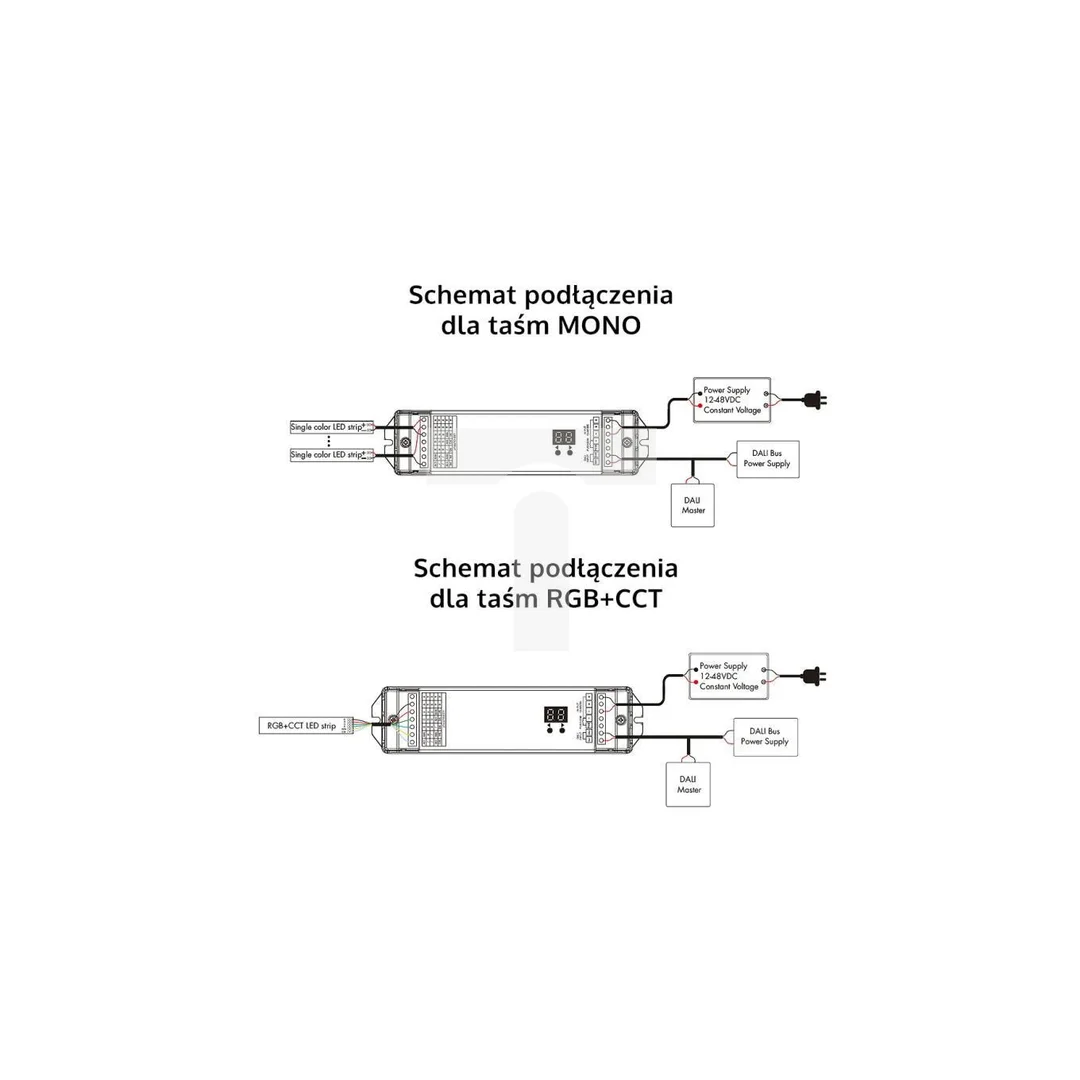

Zastosowanie do instalacji:
- DALI – jednokolorowych
- DALI – ze zmienną temperaturą barwową CCT
- DALI – wielokolorowych RGB
- DALI – wielokolorowych z dodatkową barwą białą RGB+W
- DALI – wielokolorowych ze zmienną temperaturą barwową RGB+CCT
Cechy odbiornika DA5-L:
- Dedykowany dla instalacji bazującej na systemie sterowania DALI
- Pięc kanałów do wykorzystania
- Szeroki napięcia wejściowego/wyjściowego rzędu 12-48V
- Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207, IEC 62386-209
- Płynna praca ściemniania w zakresie 0-100%
- Możliwość regulacji częstotliwości PWM (1kHz /2kHz /4kHz /8kHz/16kHz)
- Wykres ściemniania – logarytmiczny
- Wbudowany wyświetlacz LCD
- Funkcja przeprowadzenia szybkiego testu urządzenia
| Typ urządzenia | kontroler DALI |
| Typ instalacji | 5w1 z możliwością wyboru (MONO/ CCT/ RGB/ RGB+W/ RGB+CCT) |
| System sterowania oświetleniem | DALI |
| Sposób sterowania oświetleniem | przewodowo |
| Typ wyjść sterownika/ów | CV (stało-napięciowe) |
| Napięcie znamionowe | wej/wyj – 12-48V DC |
| Maksymalny prąd wyjściowy | 20A |
| Ilość wyjść sterownika | 5 wyjść |
| Typ komunikacji | dwukierunkowa |
| Częstotliwość PWM | 1kHz / 2kHz / 4kHz / 8kHz / 16kHz (możliwość wyboru) |
| Krzywa ściemniania | logarytmiczna |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
| Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
| Temperatura pracy | od -20 do +55°C |
| Klasa szczelności | IP20 |
| Montaż | nawierzchniowo |
| Dodatkowa funkcjonalność/cecha | wyświetlacz LCD |
| Zabezpieczenia | odwrócona polaryzacja / zwarciowe / przeciążeniowe |

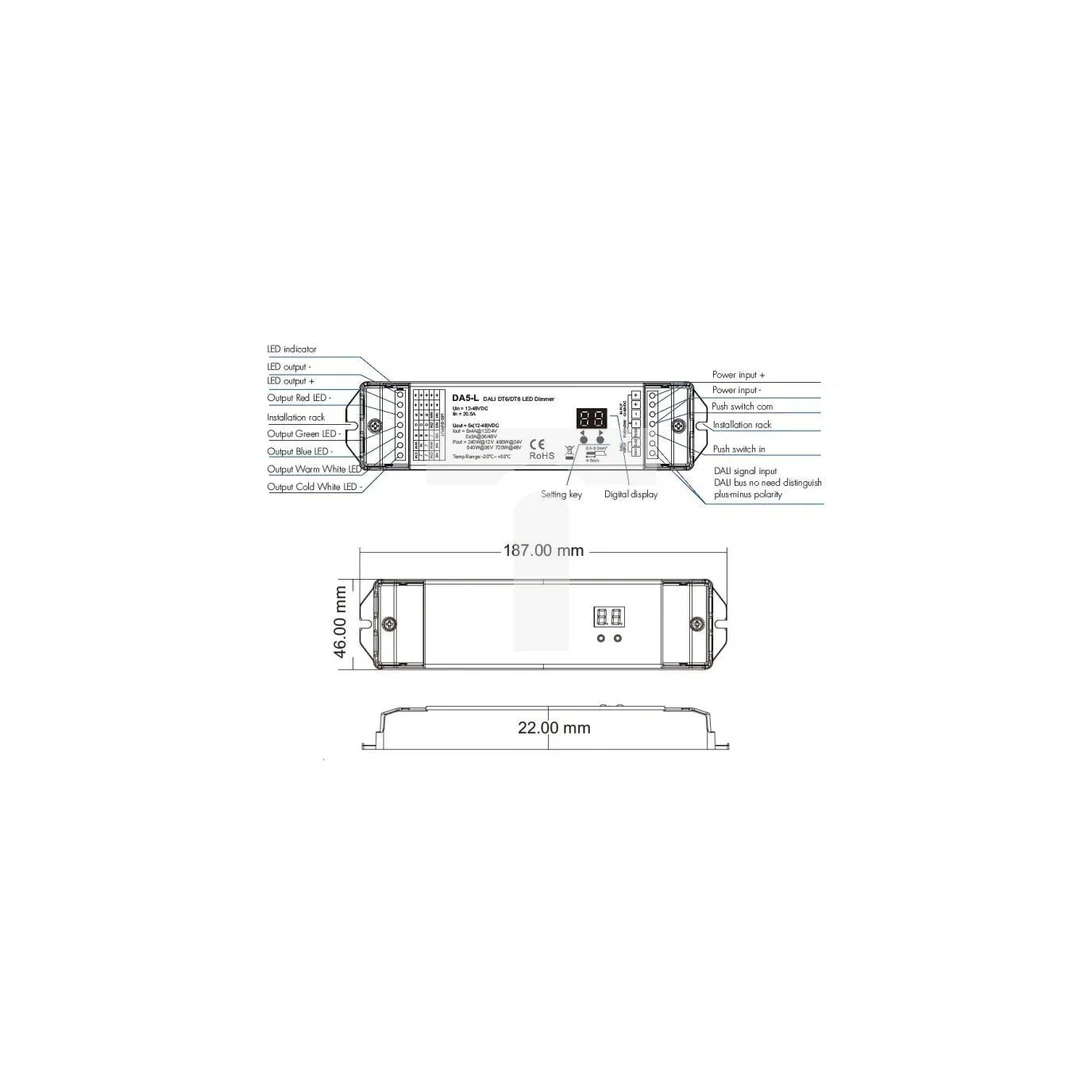

| Wymiary | 187 x 46 x 22 mm |
| Deklaracje i normy bezpieczeństwa | CE,EMC,RED |
| Gwarancja producenta | 60 miesięcy |
