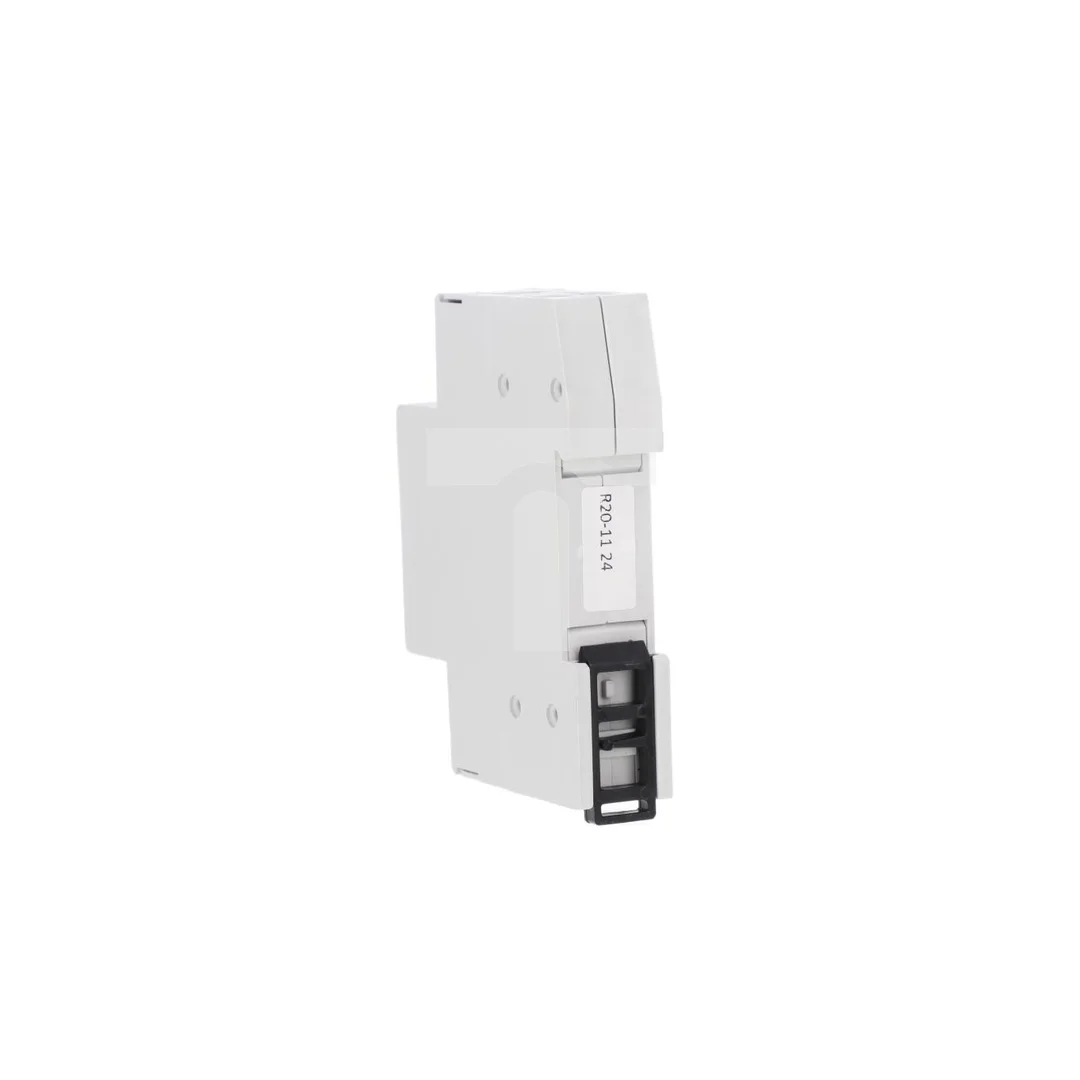

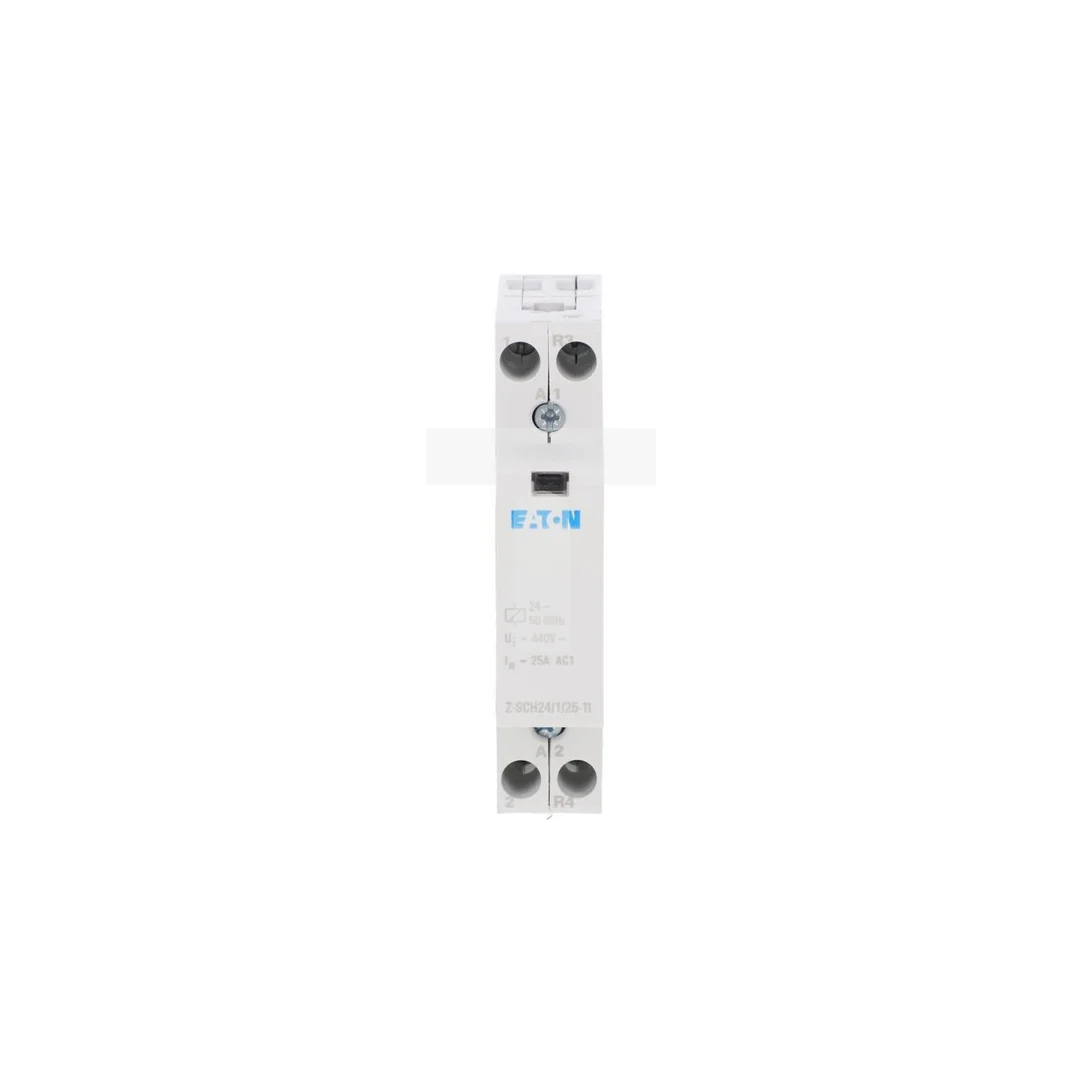

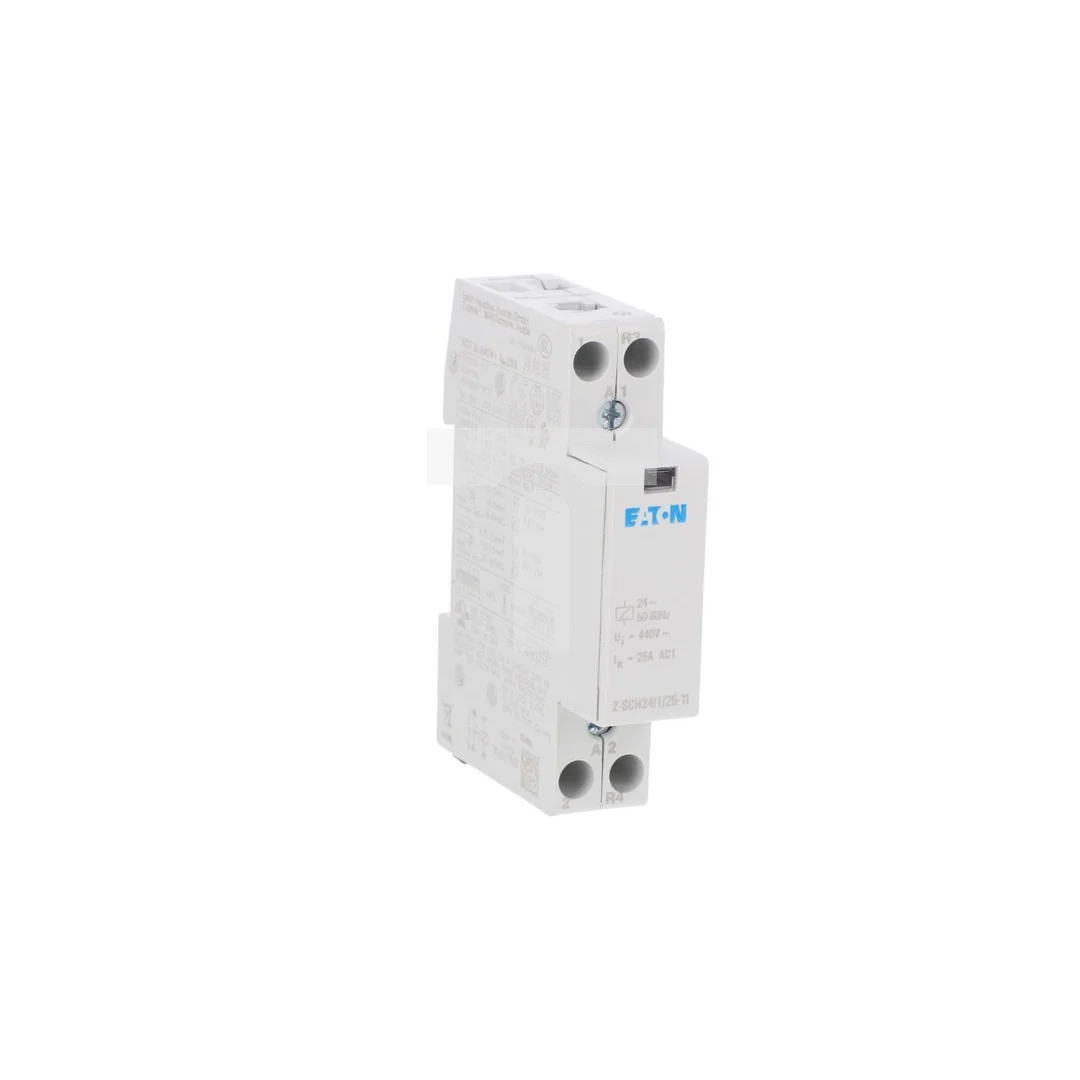

Stycznik instalacyjny Z-SCH 1MU 1Z+1R 24VAC 193888

Stycznik instalacyjny Z-SCH 1MU 1Z+1R 24VAC 193888

Stycznik instalacyjny Z-SCH 1MU 1Z+1R 24VAC 193888 to modułowy element wykonawczy przeznaczony do przełączania obwodów prądu przemiennego w instalacjach budynków i maszyn. Urządzenie posiada jeden styk zwierny i jeden rozwierny oraz cewkę 24 VAC (zakres pracy 20,4–26,4 V), co czyni go odpowiednim do sterowania odbiornikami do 25 A.

Cechy techniczne

• Znamionowy prąd pracy: 25 A
• Znamionowe napięcie pracy: 400 V
• Napięcie sterowania (cewka): 24 VAC (zakres 20,4–26,4 V)
• Liczba styków: 1 zwierny (1Z) + 1 rozwierny (1R)
• Liczba modułów: 1 MU; głębokość wbudowania: 60 mm
• Stopień ochrony: IP20
• Maksymalna zdolność łączeniowa dla żarówek: 3000 W
• Rodzaj napięcia sterowania i zasilania: AC
• Suwak do obsługi manualnej: brak
• Możliwość dodatkowego wyposażenia: tak
• Znamionowe napięcie wzbudzenia: 300 V
• Kategoria użytkowania: 1

Zastosowanie produktu

• Przełączanie obwodów oświetleniowych i grzewczych w instalacjach budynków (do 3000 W dla żarówek).
• Sterowanie odbiornikami w rozdzielnicach i szafach sterowniczych przy prądzie znamionowym do 25 A.
• Element wykonawczy w systemach automatyki budynkowej i aplikacjach przemysłowych wymagających 1Z+1R w obwodach AC.
• Montaż w szafach sterowniczych — montaż elementów eksploatacyjnych oraz prowadzenie wewnętrznych obwodów prądowych należy zaplanować i wykonać zgodnie z projektem wykonawcy szafy.
