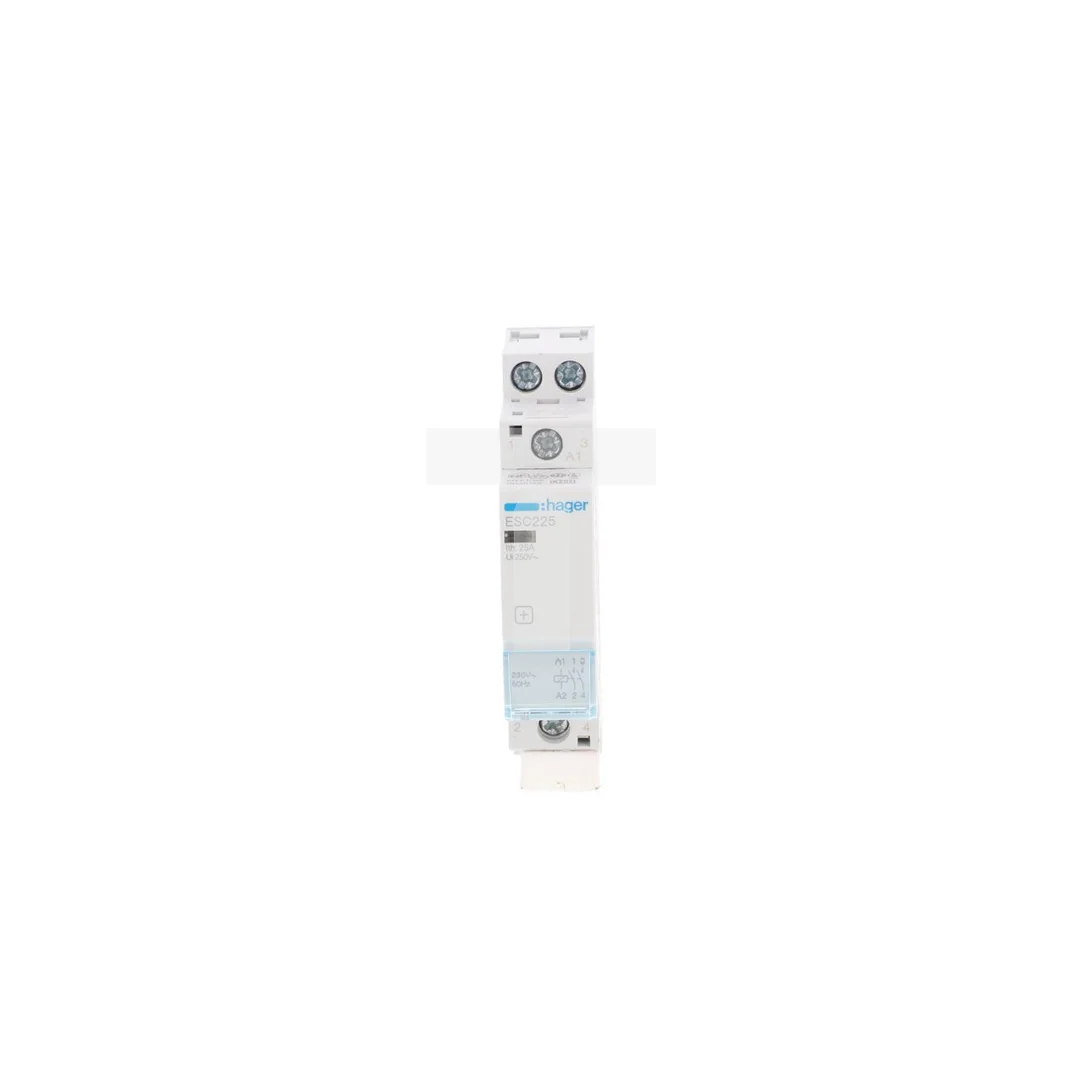

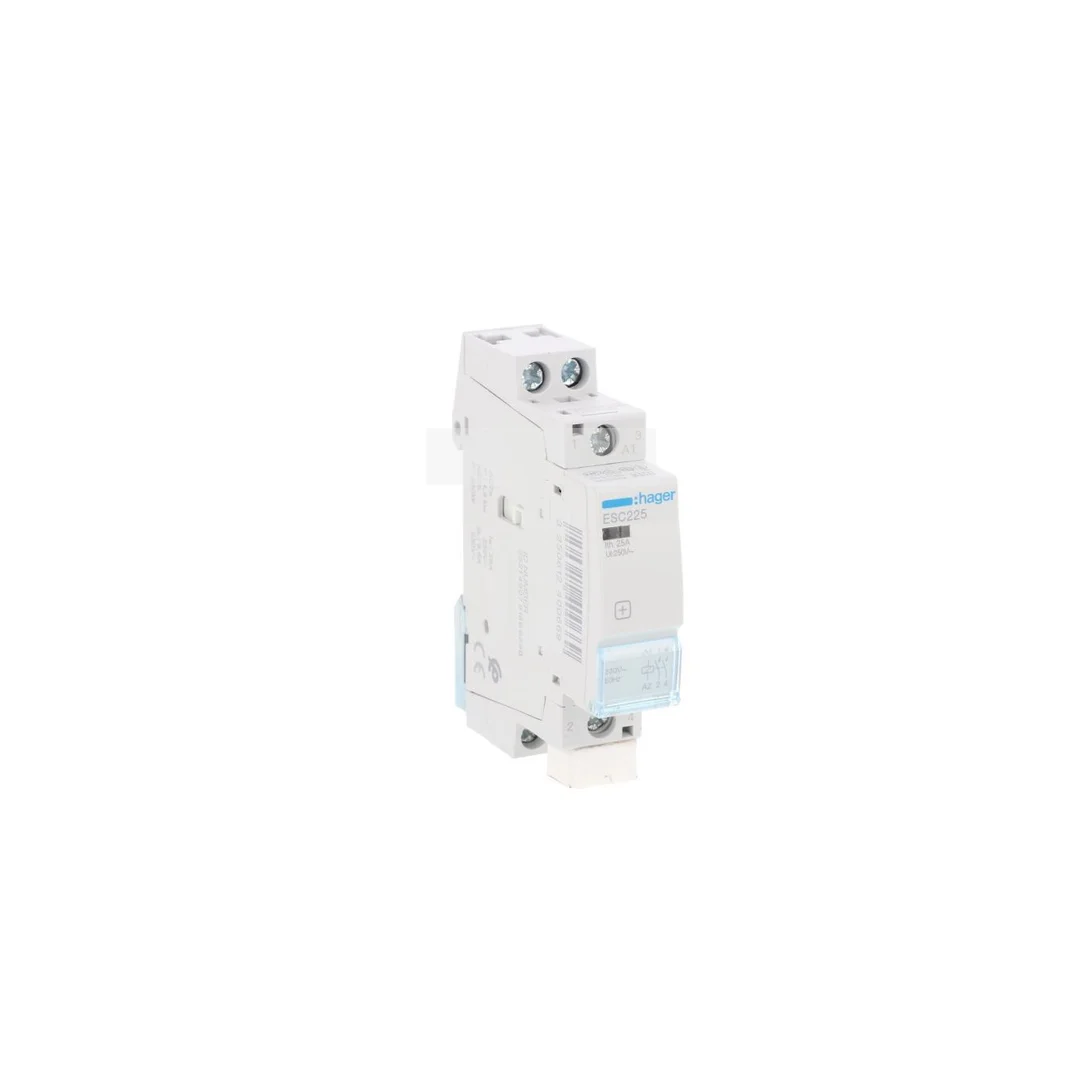

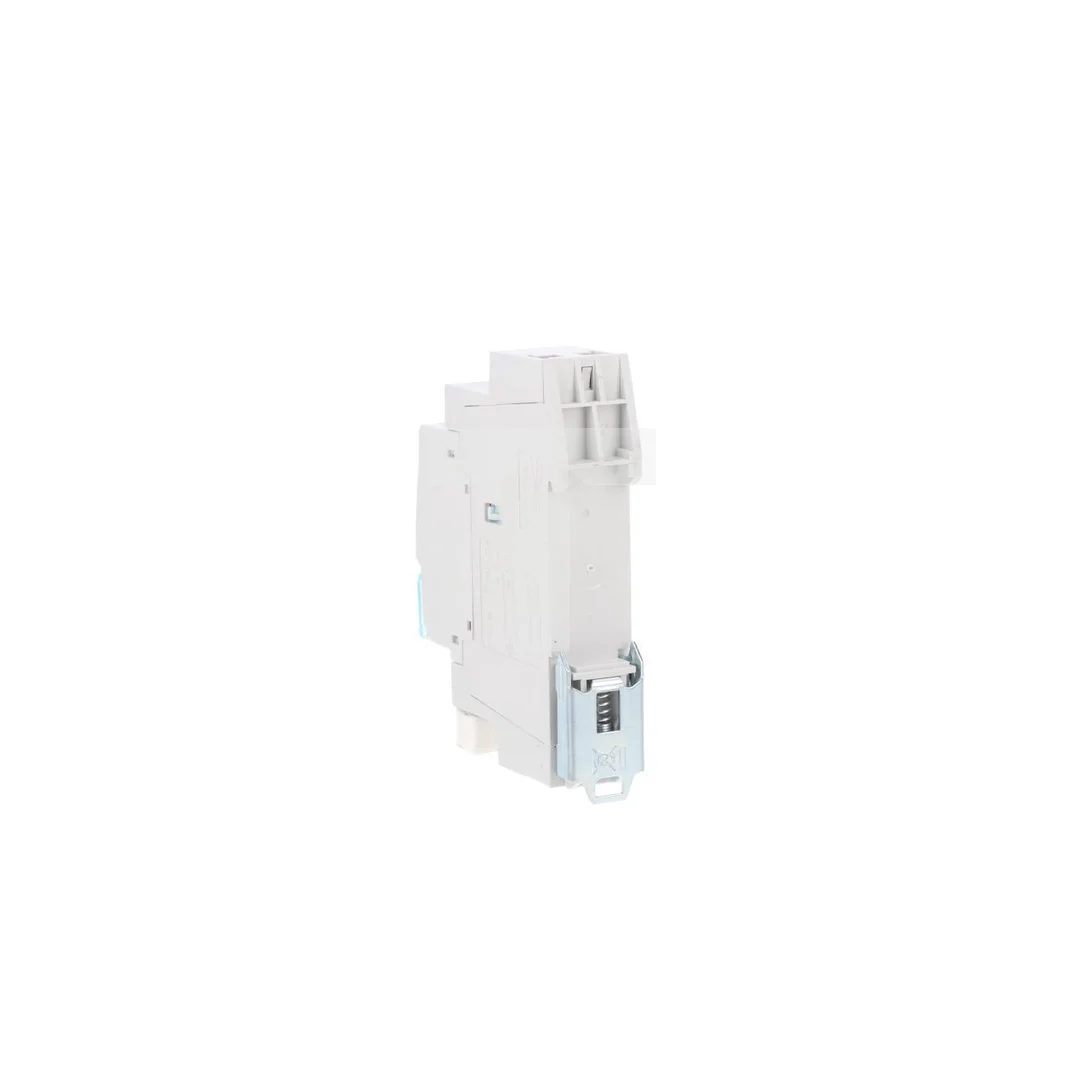

Stycznik modułowy 25A 2Z 0R 230V AC ESC225

Stycznik modułowy 25A 2Z 0R 230V AC ESC225

Stycznik modułowy ESC225 to jednomodulowy stycznik do pracy z napięciem sterowania 230 V AC, zaprojektowany do przełączania obciążeń o natężeniu znamionowym do 25 A. Przeznaczony do zastosowań w rozdzielnicach modułowych przy sterowaniu obwodami oświetleniowymi i obciążeniami rezystancyjnymi.

Cechy techniczne

• Liczba styków zwiernych: 2 (2NO); liczba styków rozwiernych: 0
• Znamionowy prąd pracy: 25 A (kategoria użytkowania AC-7a: 25 A; AC-7b: 8,5 A)
• Znamionowe napięcie pracy: 230–250 V AC; częstotliwość: 50 Hz; znamionowe napięcie wzbudzenia cewki: 230 V AC
• Maksymalne napięcie łączeniowe Ue: 230 V
• Wymiary: wysokość 83 mm, głębokość montażowa 60 mm, szerokość 17,85 mm (1 moduł)
• Wytrzymałość elektryczna styków: do 30 000 cykli; wytrzymałość mechaniczna: do 100 000 cykli
• Maksymalne obciążenia lamp: świetlówki do 950 VA; żarówki do 1900 W
• Moc rozpraszana przy sterowaniu (cewka): 2,9 W; straty mocy całkowite: 5,9 W
• Stopień ochrony: IP20; temperatura pracy: od -40°C do 80°C
• Liczba modułów zabieranych na szynie: 1; możliwość dodatkowego wyposażenia: tak

Zastosowanie

• Przełączanie obwodów oświetleniowych w instalacjach mieszkaniowych i komercyjnych (żarówki, świetlówki)
• Sterowanie obciążeniami rezystancyjnymi i prostymi obwodami przemysłowymi przy napięciu 230 V AC
• Instalacje rozdzielnic modułowych wymagające kompaktowego stycznika o jednej szerokości modułu
• Zastosowania, w których wymagane są duże cykle mechaniczne i elektryczne (do 100 000 cykli mechanicznych)

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Czy przy montażu stycznika modułowego ESC225 należy stosować elementy dystansowe?
   Tak — dokumentacja ESC225 wskazuje stosowanie elementów dystansowych przy grupowaniu urządzeń w rozdzielnicy, aby zminimalizować wpływ nagromadzenia ciepła. Zastosowanie dystansów zaleca się szczególnie przy gęstym montażu urządzeń i przy pracy blisko maksymalnych wartości znamionowych.
