Opis

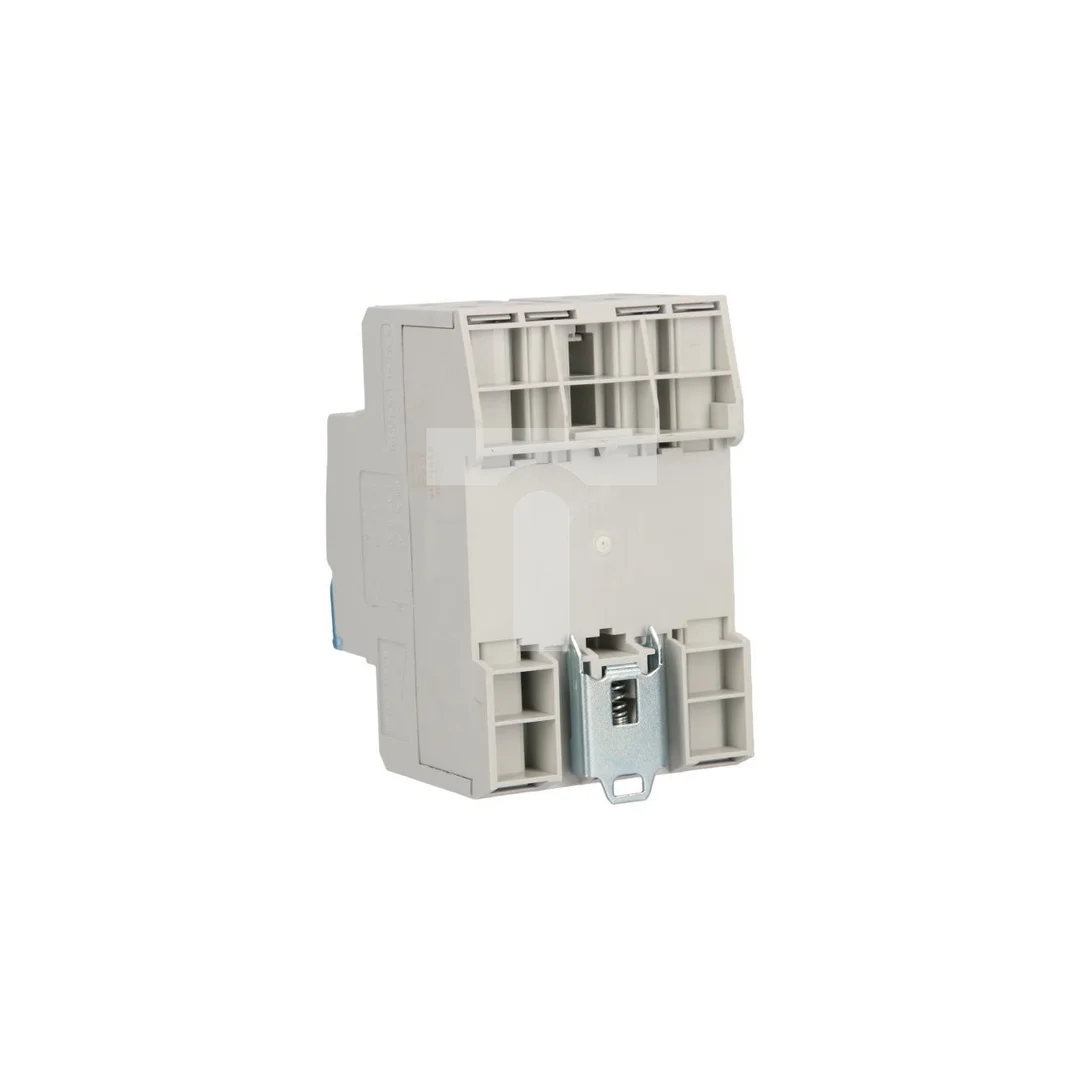

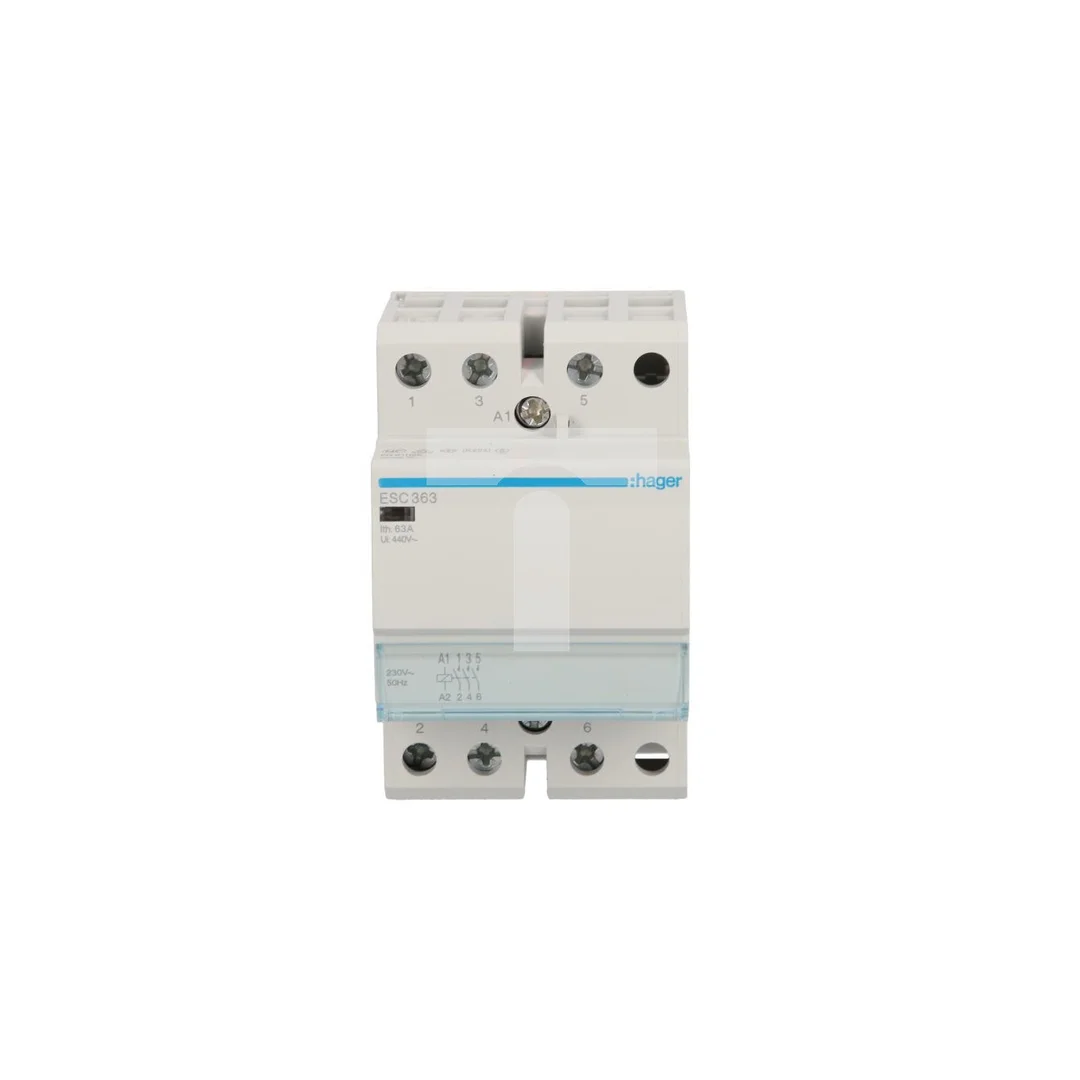

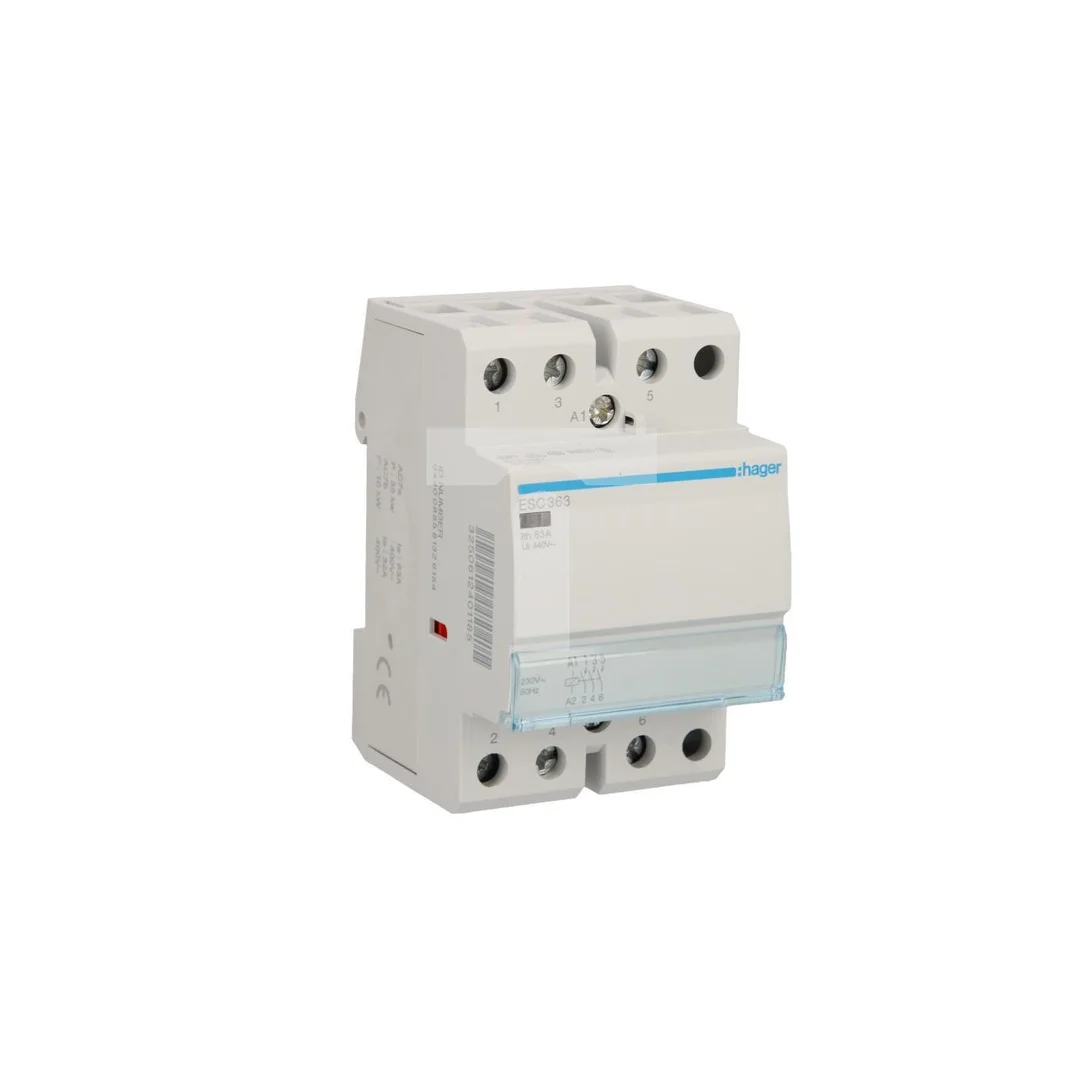

Stycznik modułowy 63A 3Z 0R 230V AC ESC363
Stycznik modułowy ESC363 to urządzenie przeznaczone do zdalnego przełączania obciążeń do 63 A z cewką sterowaną napięciem 230 V AC; konstrukcja 3 styków zwiernych (3NO) umożliwia równoległe sterowanie kilkoma obwodami instalacyjnych.
Parametry techniczne
- Znamionowy prąd pracy: 63 A
- Konfiguracja styków: 3 styków zwiernych (3NO), 0 rozwiernych
- Napięcie cewki/sterowania: 230 V AC
- Klasa zastosowań: AC-7a/b (przełączanie obciążeń świetlnych i ogólnych AC)
- Znamionowe napięcie łączeniowe: 400 V; napięcie izolacji: 440 V
- Czasy pracy: 25 ms (zamykanie), 20 ms (otwieranie)
- Obsługa oświetlenia: świetlówki do 3000 VA, żarówki do 6500 W
- Wymiary: głębokość wbudowania 60 mm, wysokość 85 mm, szerokość 54 mm (zajmuje 3 moduły)
- Stopień ochrony: IP20; klasa ochronności: II
- Zakres temperatur pracy: od -40°C do +80°C
- Suwak do obsługi manualnej: brak
- Możliwość dodatkowego wyposażenia: tak (zgodnie z ofertą akcesoriów producenta)
Zastosowanie produktu
- Sterowanie obwodami oświetleniowymi: świetlówki i żarówki w instalacjach budynków mieszkalnych i użyteczności publicznej
- Przełączanie obciążeń rezystancyjnych i indukcyjnych klasy AC-7a/b w instalacjach rozdzielczych
- Zastosowania modularne w rozdzielnicach instalacyjnych wymagających 3-modułowego stycznika o prądzie 63 A
- Integracja z systemami sterowania taryfowego i automatyką instalacyjną (przy doborze odpowiednich akcesoriów sterujących)
FAQ – Najczęściej zadawane pytania i odpowiedzi
- Czy stycznik modułowy ESC363 zajmuje 3 moduły w rozdzielnicy?
Tak — konstrukcja urządzenia odpowiada szerokości 3 modułów; wymiary i liczba modułów (3) należy uwzględnić przy planowaniu układu szynowego i przestrzeni montażowej. - Czy ESC363 można instalować na zewnątrz bez obudowy?
Nie — stopień ochrony IP20 oznacza brak ochrony przed dostaniem się wody i ograniczoną ochronę przed ciałami stałymi; montaż na zewnątrz wymaga obudowy zapewniającej odpowiedni stopień ochrony.
