Stycznik modułowy cichy 25A 2Z 0R 230V AC ESC225S

Stycznik modułowy cichy 25A 2Z 0R 230V AC ESC225S

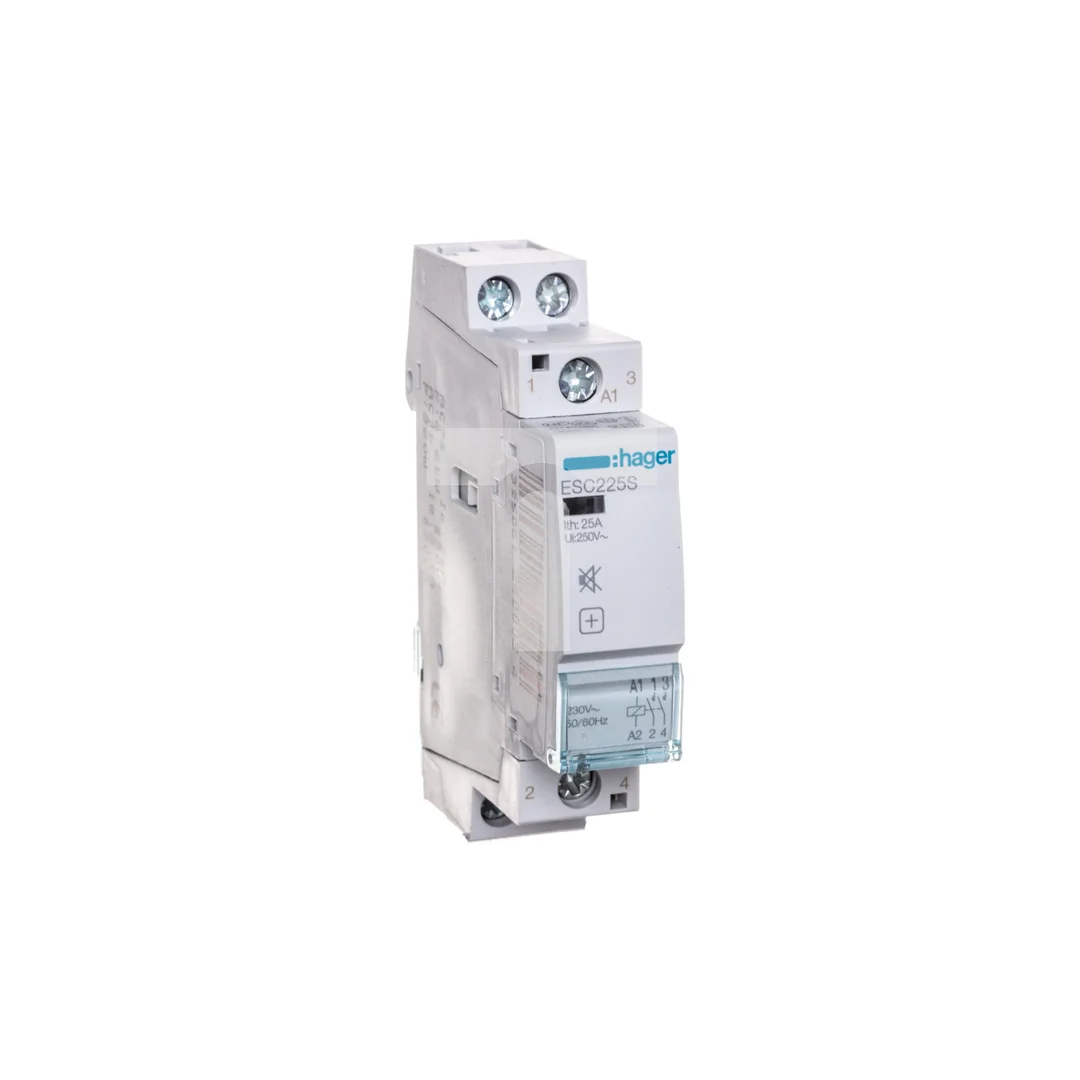

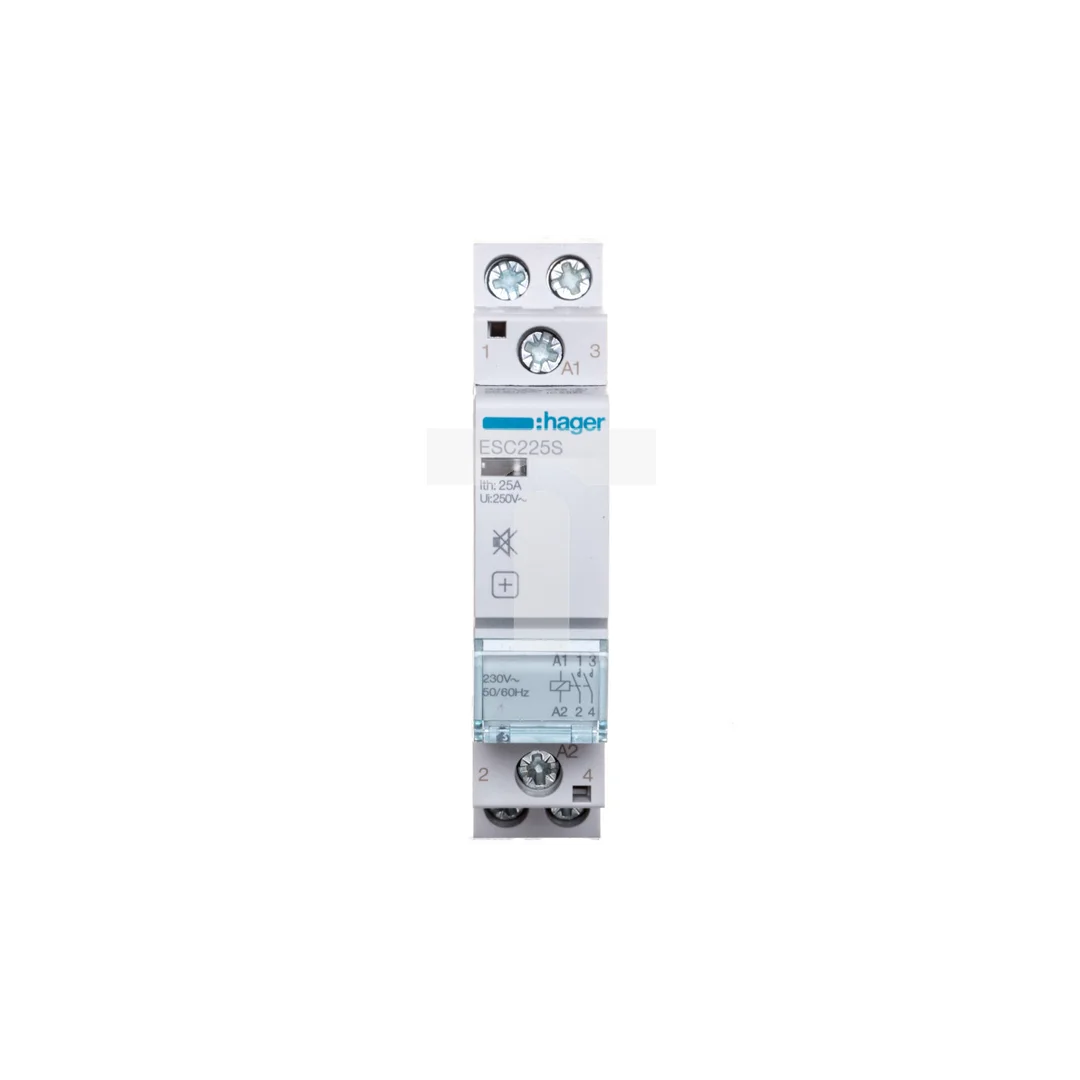

Stycznik modułowy ESC225S to cichy stycznik instalacyjny z cewką 230 V AC przeznaczony do sterowania obwodami oświetleniowymi, ogrzewania i wentylacji w rozdzielnicach modułowych. Konstrukcja jednego modułu ułatwia montaż w standardowych systemach rozdzielczych.

Cechy techniczne

• Typ: stycznik modułowy ESC225S, cichy, cewka 230 V AC, 50/60 Hz.
• Styki: 2 styków zwiernych (2 NO), 0 styków rozwiernych.
• Znamionowy prąd pracy: 25 A; kategorie obciążeniowe AC7: A = 25 A, B = 8,5 A.
• Znamionowe napięcie pracy: 230 V AC; maksymalne napięcie łączeniowe 230 V.
• Czas reakcji: zamykanie 25 ms, otwieranie 15 ms.
• Trwałość: elektryczna do 30 000 cykli, mechaniczna do 100 000 cykli.
• Obciążenia świetlne: świetlówki do 950 VA, żarówki do 1900 W.
• Wymiary i montaż: głębokość 60 mm, wysokość 83 mm, szerokość 17,85 mm (1 moduł).
• Rodzaj napięcia zasilania: AC; stopień ochrony: 2; temperatura pracy: -40 °C do +80 °C.
• Możliwość dodatkowego wyposażenia: tak (szczegóły i akcesoria wg dokumentacji producenta).
• Zgodność materiałowa: spełnienie wymagań RoHS (zgodnie z kartą katalogową).

Zastosowanie

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i przemysłowych (świetlówki i żarówki w granicach podanych obciążeń).
• Sterowanie obciążeniami grzewczymi i wentylacyjnymi w rozdzielnicach modułowych.
• Wykorzystanie w instalacjach modułowych wymagających niskiego poziomu dźwięku łączenia oraz kompaktowej zabudowy (1 moduł szerokości).
• Integracja z systemami automatyki budynkowej przy zastosowaniu odpowiednich akcesoriów sterujących.

FAQ – Najczęściej zadawane pytania i odpowiedzi

1. Do jakich typów obciążeń oświetleniowych nadaje się stycznik modułowy ESC225S?
   Stycznik modułowy ESC225S obsługuje świetlówki do 950 VA oraz żarówki do 1900 W; przy doborze do innych źródeł światła (np. opraw z zasilaczami elektronicznymi LED) należy porównać znamionowe obciążenie i charakterystykę zasilacza z dopuszczalnymi parametrami stycznika.
2. Ile miejsca zajmuje stycznik modułowy ESC225S w rozdzielnicy i jak to uwzględnić w projekcie?
   Stycznik modułowy ESC225S zajmuje szerokość 17,85 mm (1 moduł) przy wymiarach 83 × 17,85 × 60 mm; przy planowaniu miejsca w rozdzielnicy należy przewidzieć przestrzeń na modułową zabudowę oraz ewentualne akcesoria montażowe.
