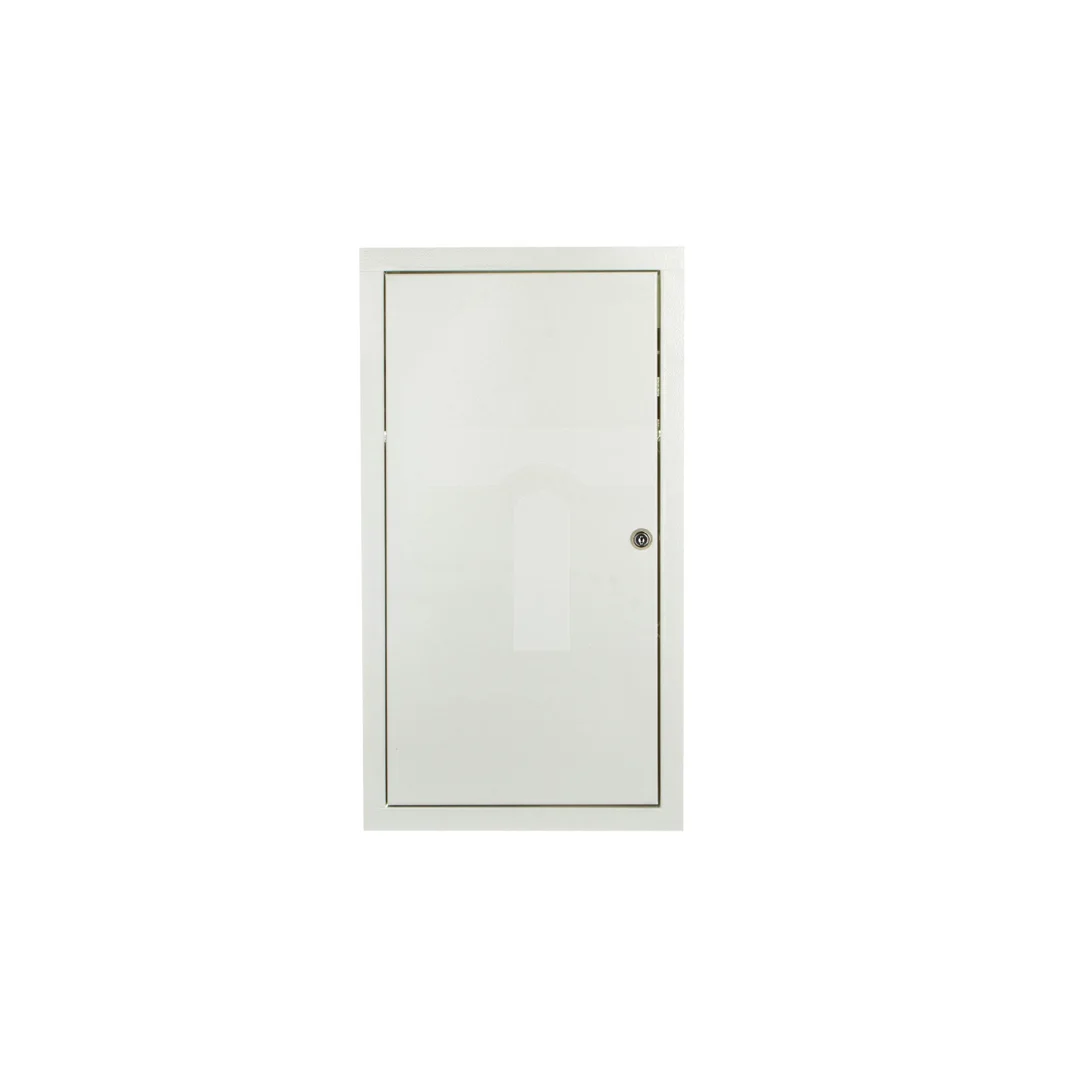

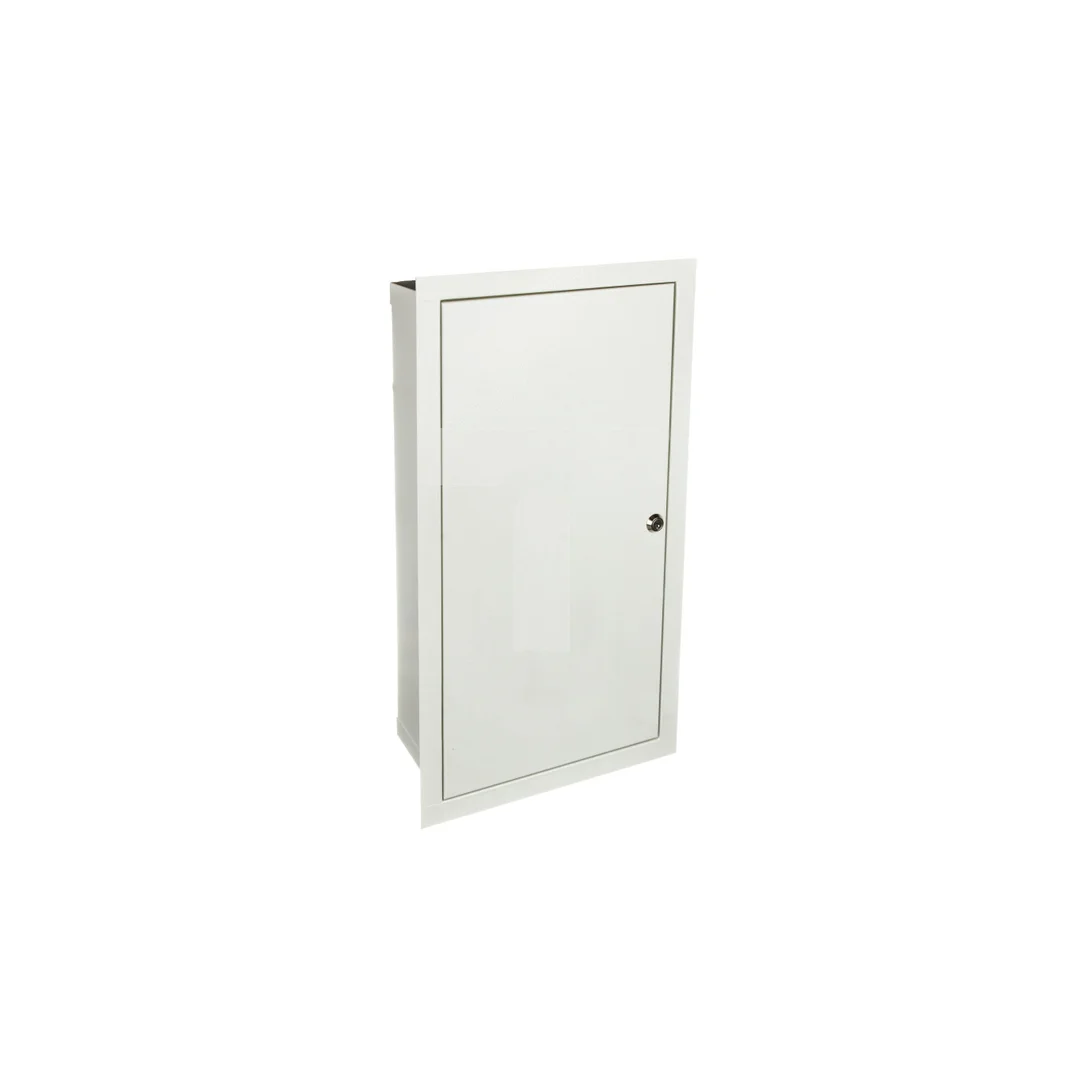

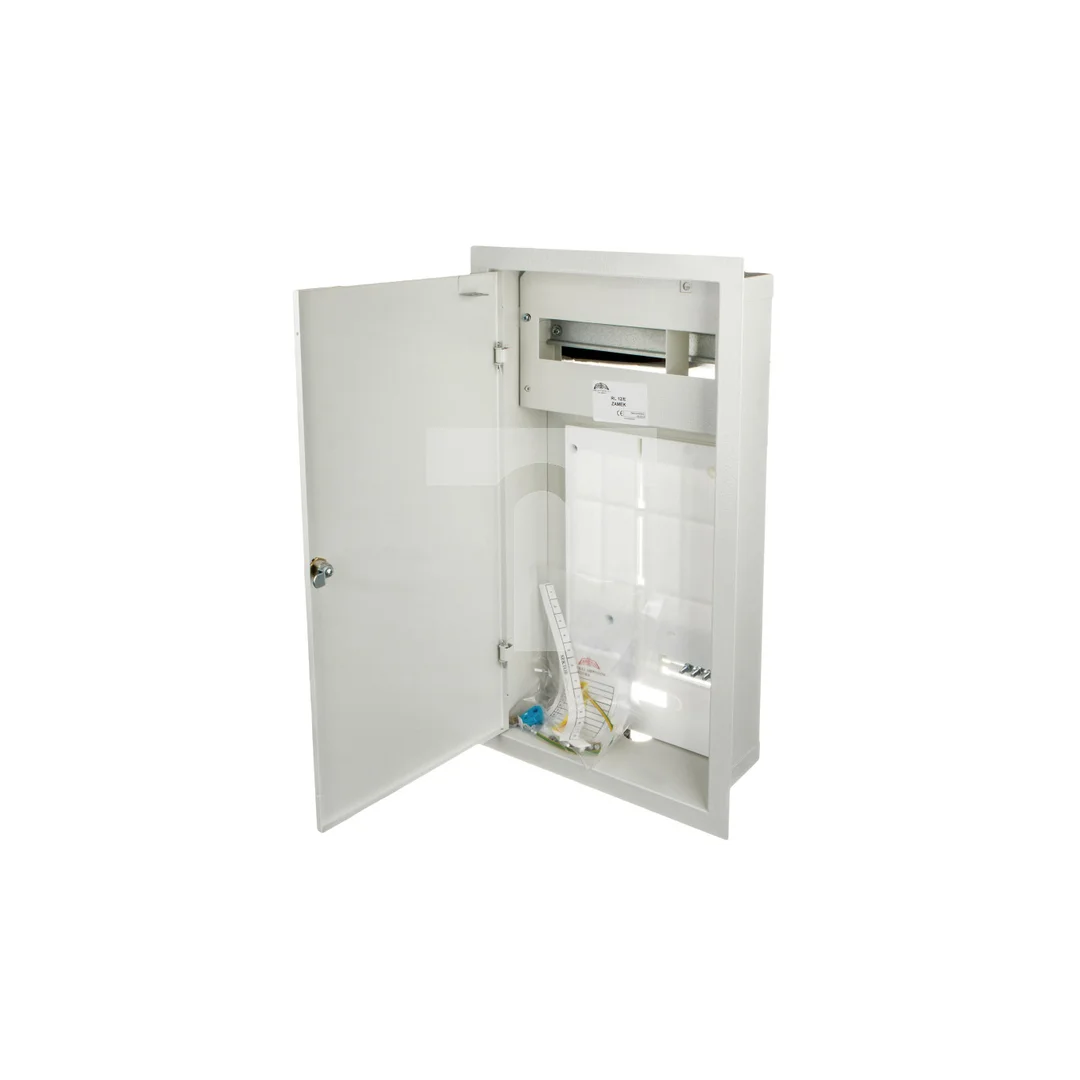

Szafka licznikowa podtynkowa 1-licznikowa (licznik elektroniczny) 1-fazowy 6 modułów IP31 RL 1F 6E Z 2-059E

Szafka licznikowa podtynkowa 1-licznikowa (licznik elektroniczny) 1-fazowy 6 modułów IP31 RL 1F 6E Z 2-059E

Szafka licznikowa podtynkowa przeznaczona do instalacji jednofazowych z miejscem na jeden licznik elektroniczny; typ podtynkowy z 6 modułami umożliwia montaż urządzeń modularnych i prowadzenie dolnej przestrzeni połączeniowej ze szynami DIN.

Cechy techniczne

• Montaż: podtynkowy; konstrukcja zaprojektowana do zabudowy w ścianie.
• Miejsce licznikowe: 1 (licznik elektroniczny, 1?fazowy).
• Liczba modułów pól: 6 modułów (liczba pól: 6).
• Wymiary: szerokość 180 mm, wysokość 430 mm, głębokość 120 mm.
• Materiał obudowy: blacha stalowa z powłoką lakierową (kolor RAL 9003).
• Stopień ochrony: IP31 — ochrona przed dostępem do części niebezpiecznych i kroplami pionowymi.
• Szyny i montaż: 1 szyna montażowa TH35; dolna przestrzeń połączeniowa z szynami DIN.
• Płyta montażowa: brak (Z płytą montażową: Nie).
• Model: eHZ.
• Parametry serii RL: prąd znamionowy do 100 A; napięcia pracy do 400 V (izolacja do 500 V) — dotyczy rozdzielnic z rodziny RL.
• Standardowe wyposażenie projektowe (seria RL): tablica pod licznik, szyna TH35, izolatory i elementy montażowe.

Zastosowanie produktu

• Instalacje mieszkaniowe i wielorodzinne — montaż jednofazowego licznika elektronicznego w zabudowie podtynkowej.
• Obiekty komercyjne o niewielkim zapotrzebowaniu modułowym, gdzie wymagane jest miejsce na zabezpieczenia modularne.
• Modernizacje istniejących tablic licznikowych i wymiany obudów przy zachowaniu przestrzeni połączeniowej z szynami DIN.
• Stosowanie w systemach z licznikami elektronicznymi oraz montaż modułów ochronnych (wyłączniki nadprądowe, różnicowoprądowe) na szynie TH35.
