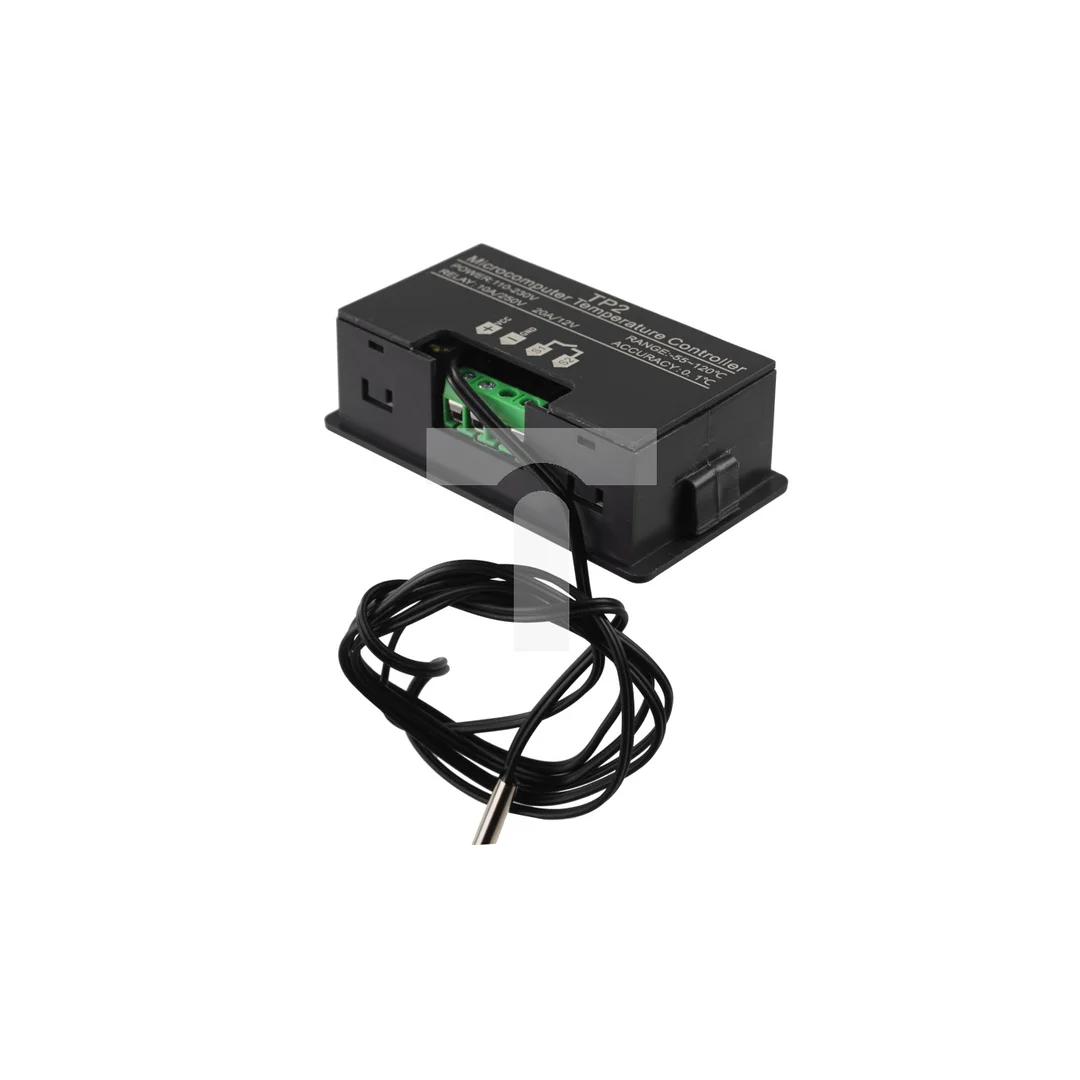

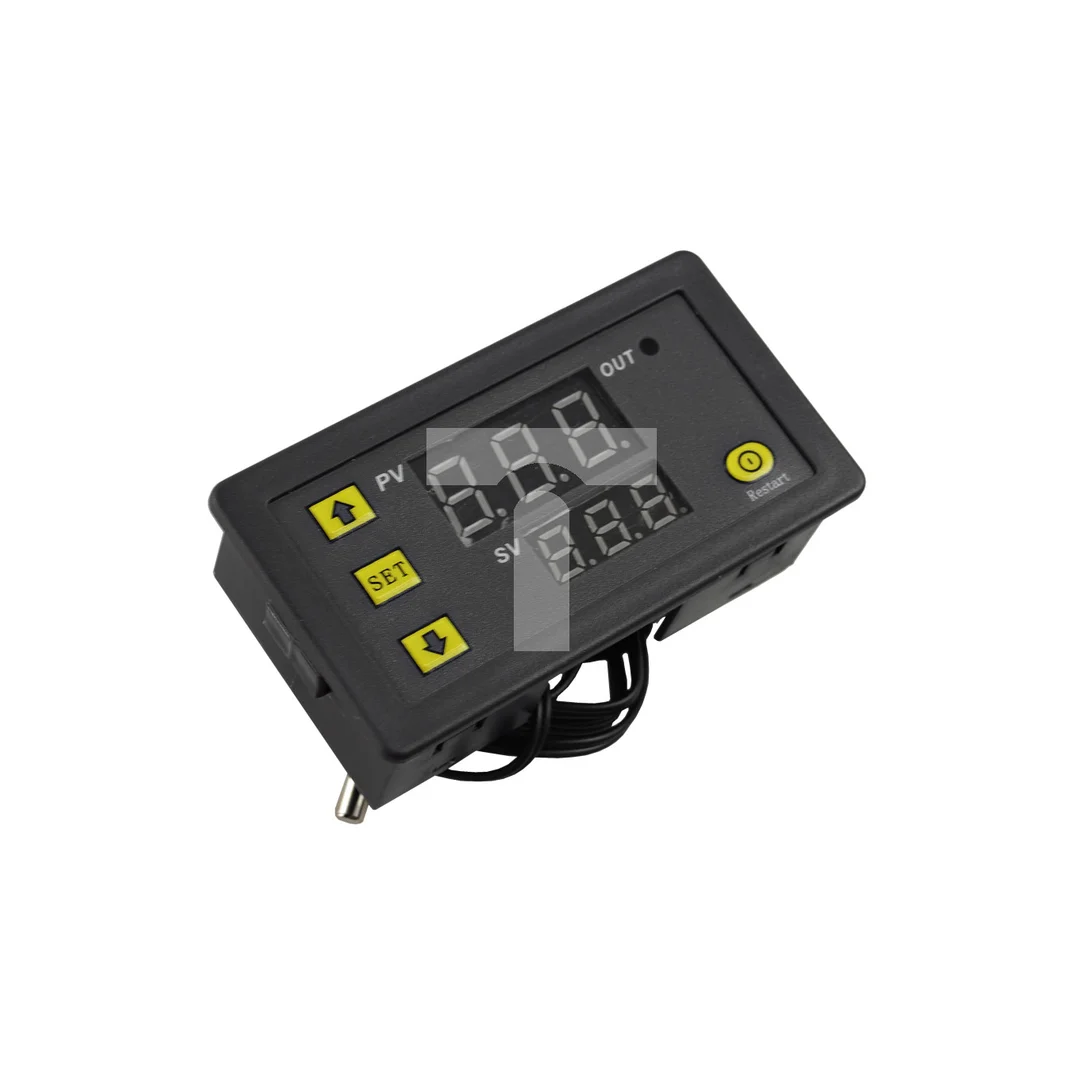

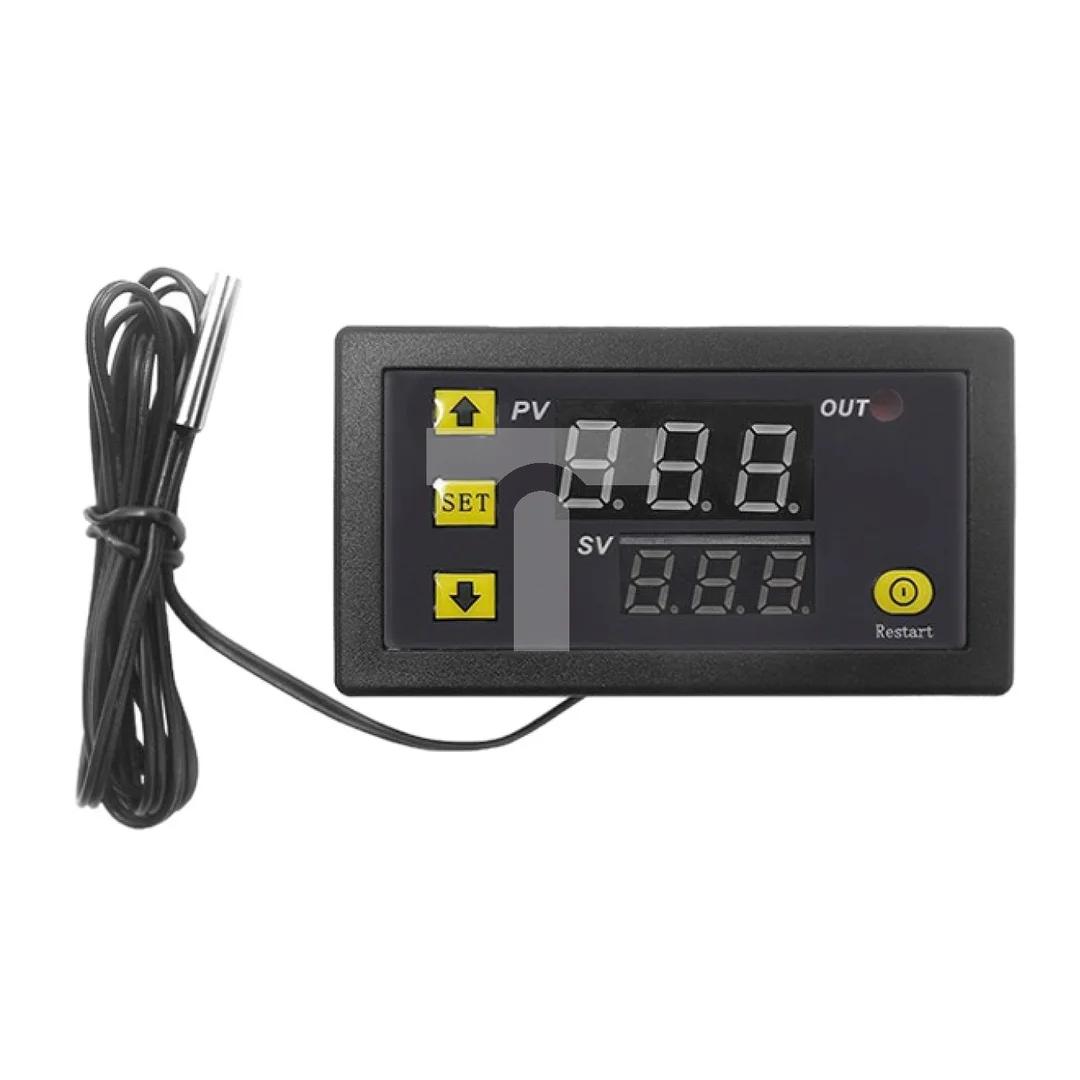

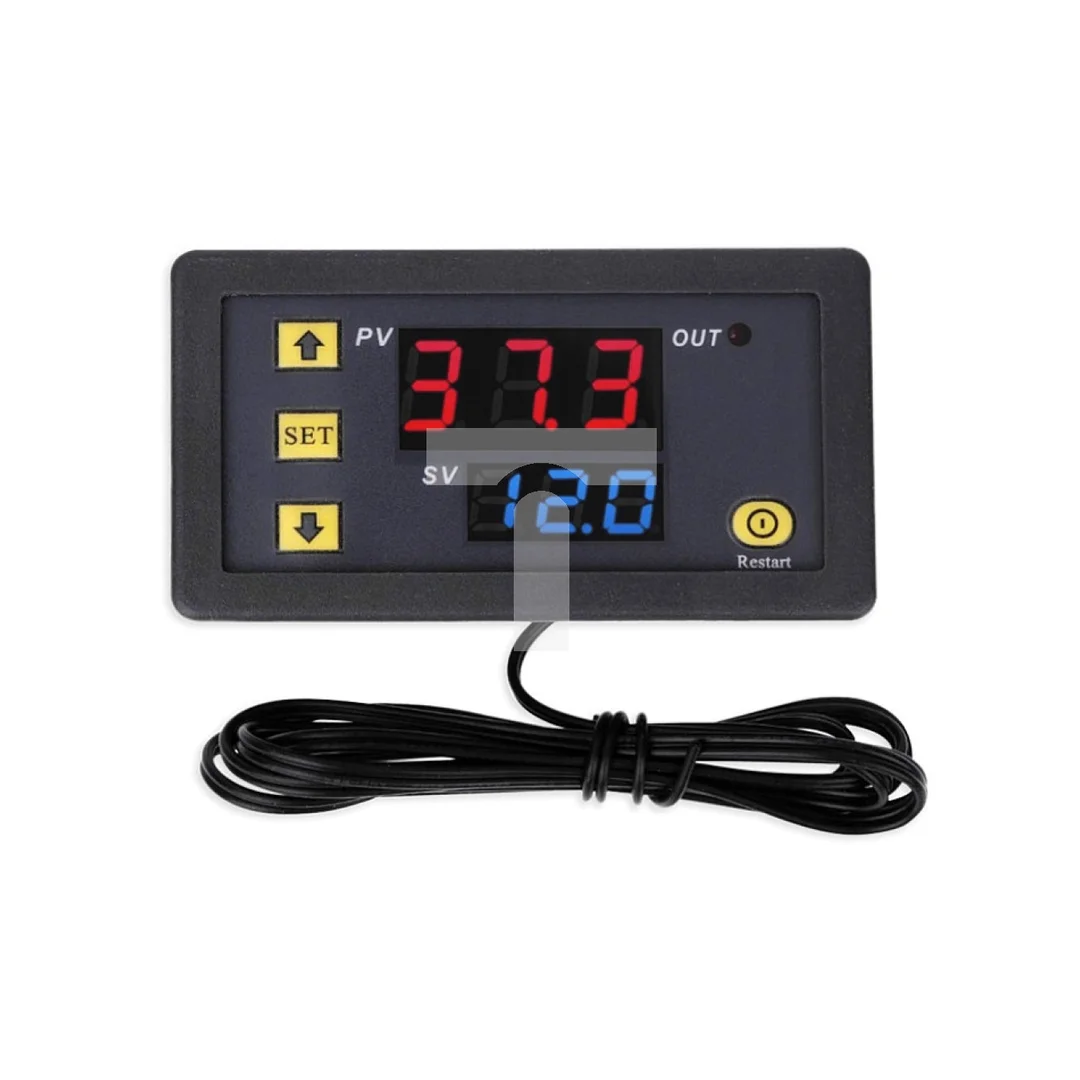

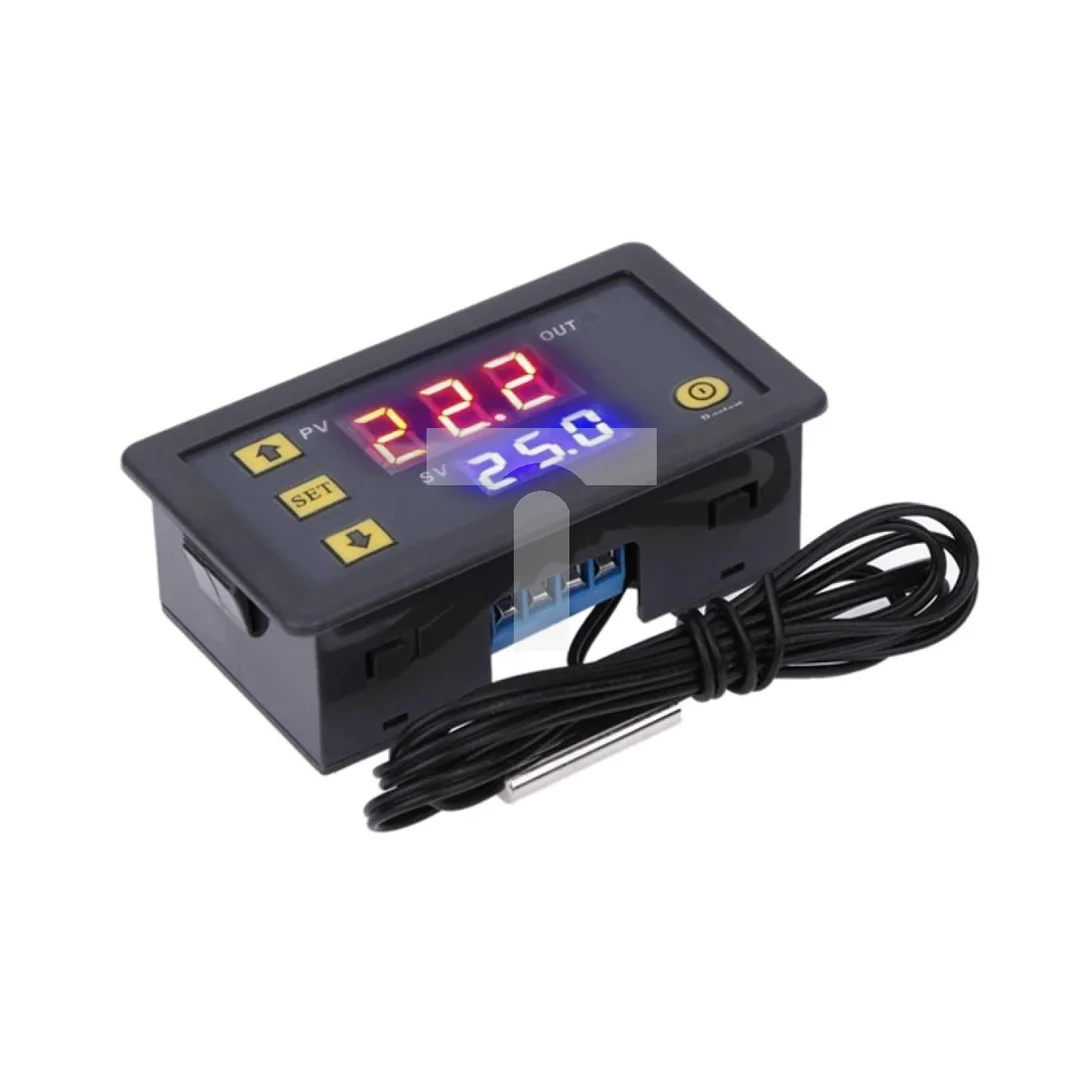

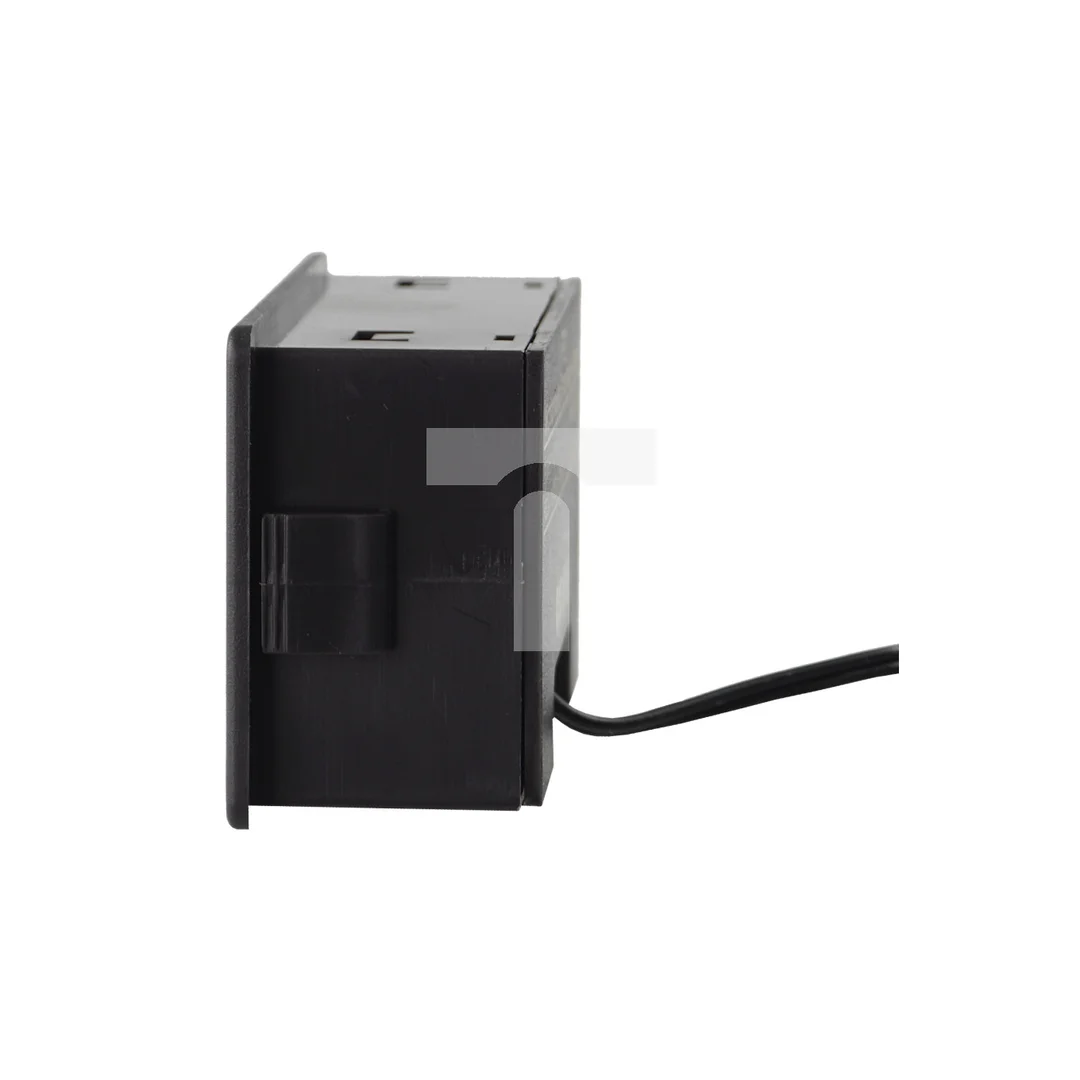

Regulator temperatury, termostat elektroniczny 12V.
Kod produktu: TP2-12V
Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, popy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.
Termostat po odłączeniu z prądu i kolejnym podłączeniu zapamiętuje ustawienia.
Zaletą termostatu TES jest to, że posiada możliwość grzania oraz chłodzenia.
Regulator może realizować funkcję:
- Grzania,
- Chłodzenia,
- Alarmu,
- Górnego/dolnego limitu temperatury,
- Histerezy,
- Opóźnienia załączenia przekaźnika,
- Ustawienia odchyłki temperatury.
W skład zestawu wchodzi:
- Regulator temperatury,
- Sonda (NTC10K czujnik temperatury),
- Instrukcja obsługi.
Dane techniczne:
- STAN NOWY,
- Napięcie zasilania 12 V DC,
- Pobór prądu <10mA,
- Obciążalność styku 10A /250V, 12A /20V,
- Zakres regulacji temperatury od -55°C do +120°C,
- Zakres regulacji histerezy 0,1-30C,
- Temperatura otoczenia pracy -10°C – +60°C,
- Rozdzielczość 0,1°C,
- Dokładność ustawień 0,1°C,
- Czujnik NTC10k na przewodzie 1M,
- Częstotliwość pomiaru 1/s,
- Wymiary sterownika 79 x 43 x 26 mm.
Wymiary produktu:
- Wymiar zewnętrzny: 79x43x26mm +-1mm,
- Wymiar montażowy: 72×39 (głębokość 25mm).

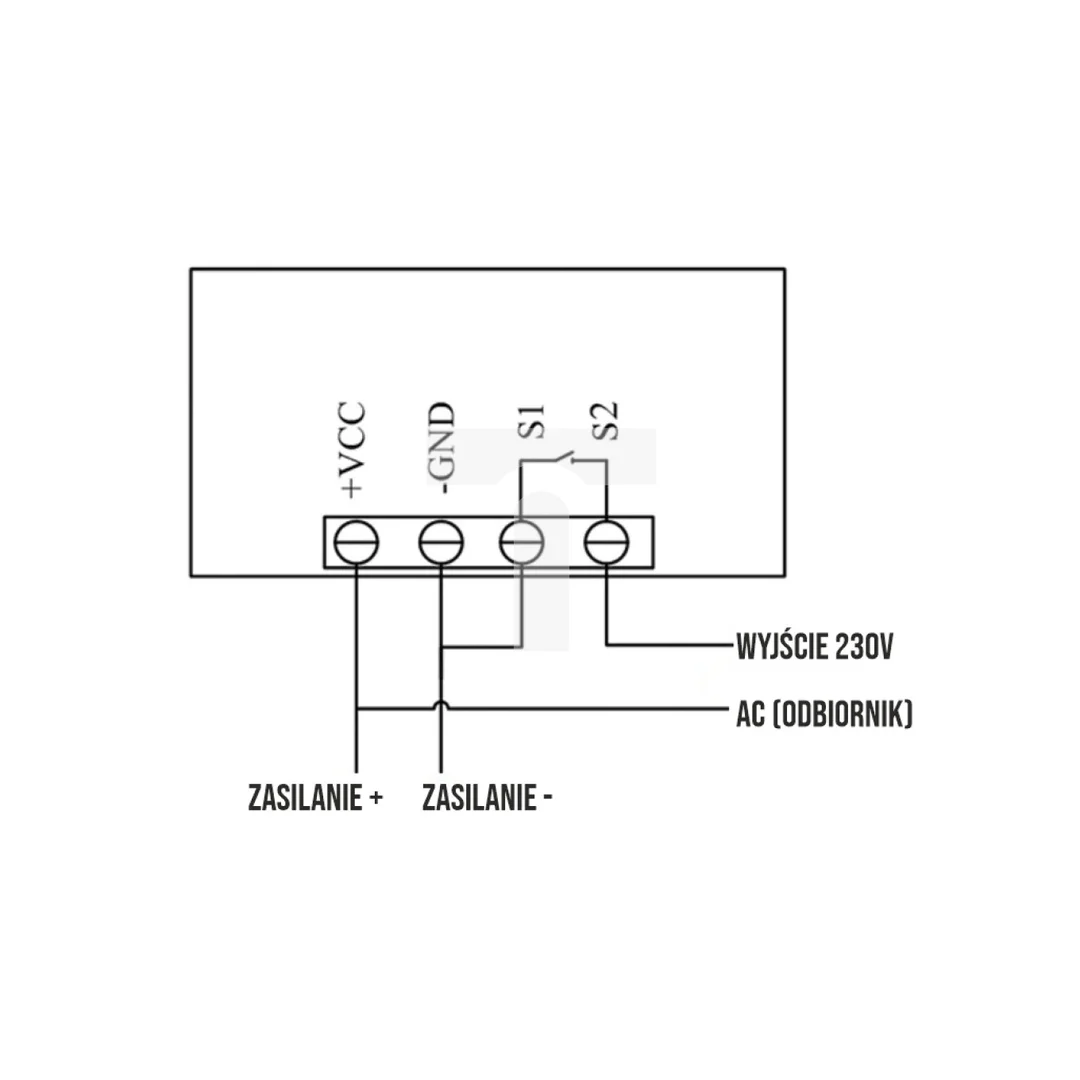

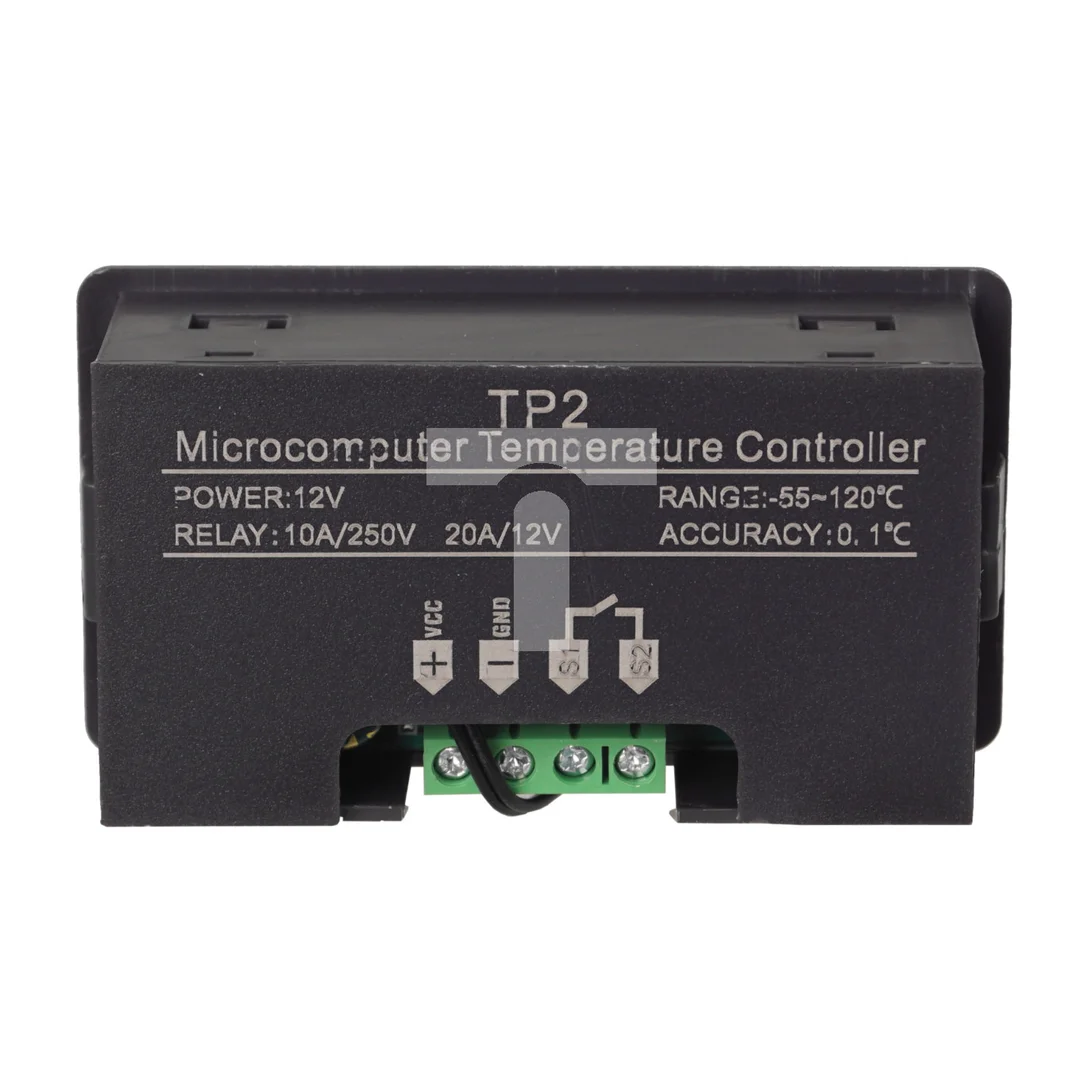

Schemat podłączenia:
- Zasilanie +
- Zasilanie –
- 12V
- Odbiornik DC
Programowanie:
- MENU – aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
- Wybór trybu programowania P0 – P6 wybieramy przyciskami + i –
- Wejście w wybrany tryb zatwierdzamy przyciskiem SET
- Zatwierdzenie wybranej wartości przyciskiem SET
Tryby programowania P0 – P6
- P0 – wybór C/H chłodzenie lub grzanie
- P1 – zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
- P2 – górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
- P3 – dolna granica temperatury (domyślnie -55*C) zakres -55°C do 120°C
- P4 – kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
- P5 – czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
- P6 – alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C
- Załączenie jednoczesne przycisków + i – w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
