Wyłącznik nadprądowy 1+N C 20A 15kA AC FAZ C20/1N 278675

Wyłącznik nadprądowy 1+N C 20A 15kA AC FAZ C20/1N 278675

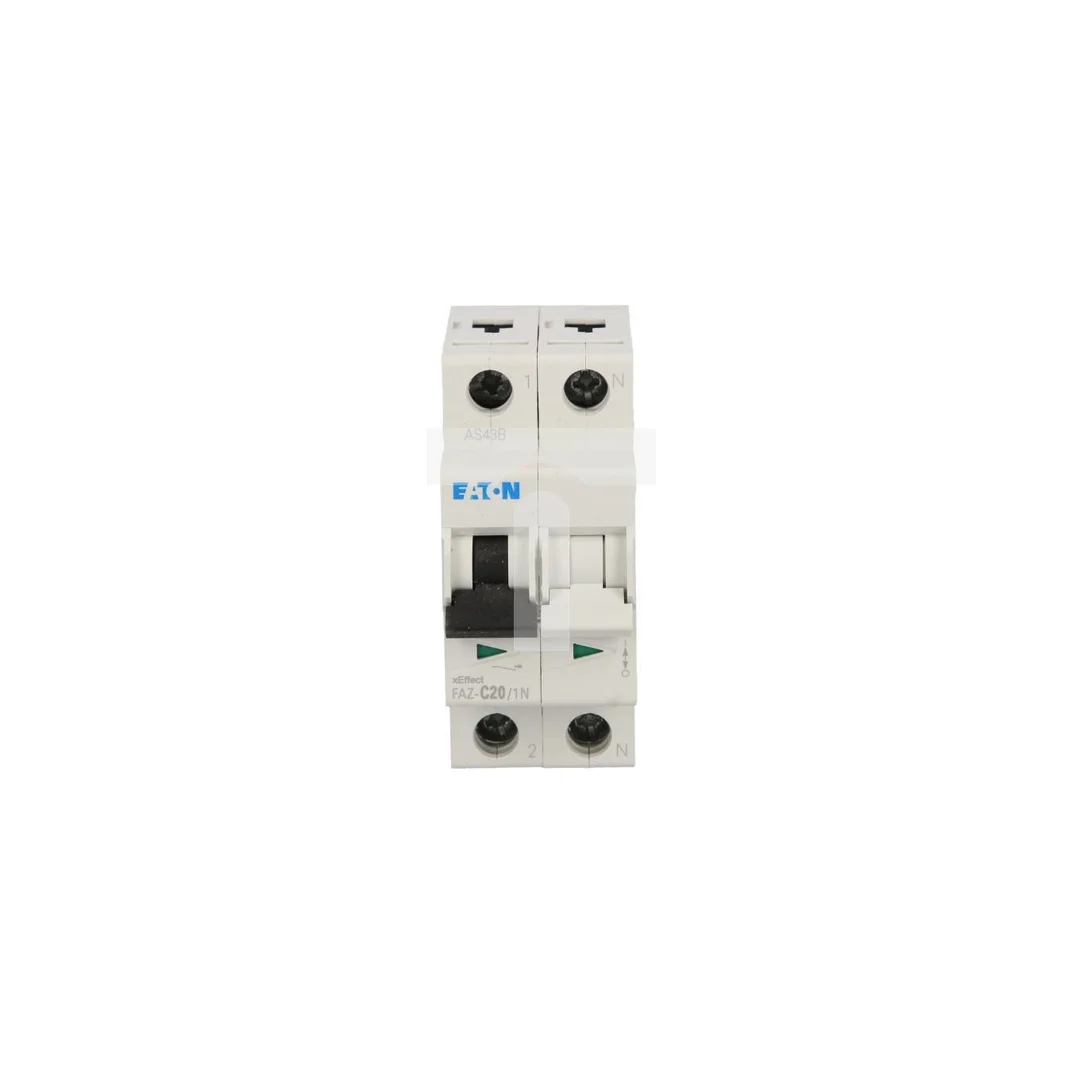

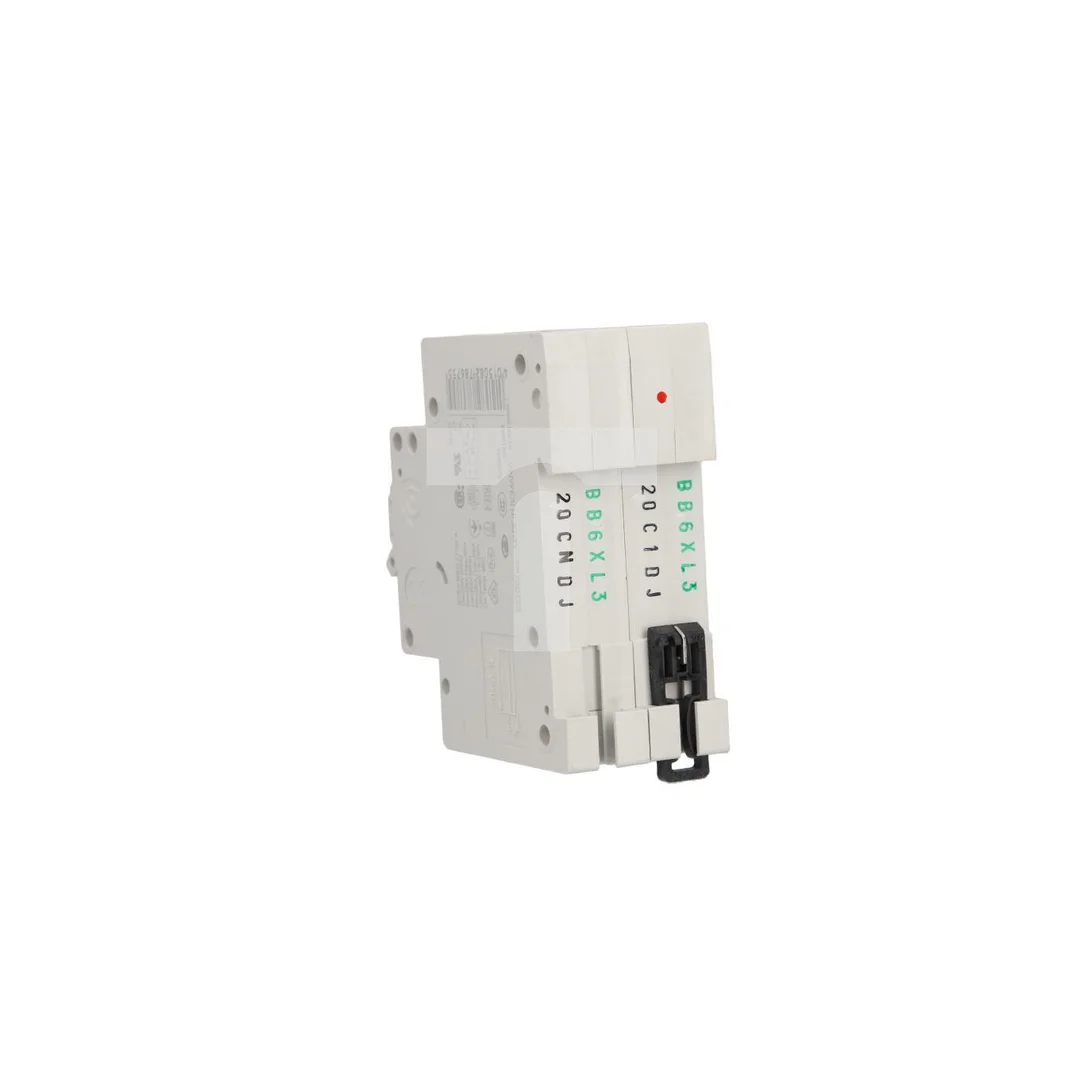

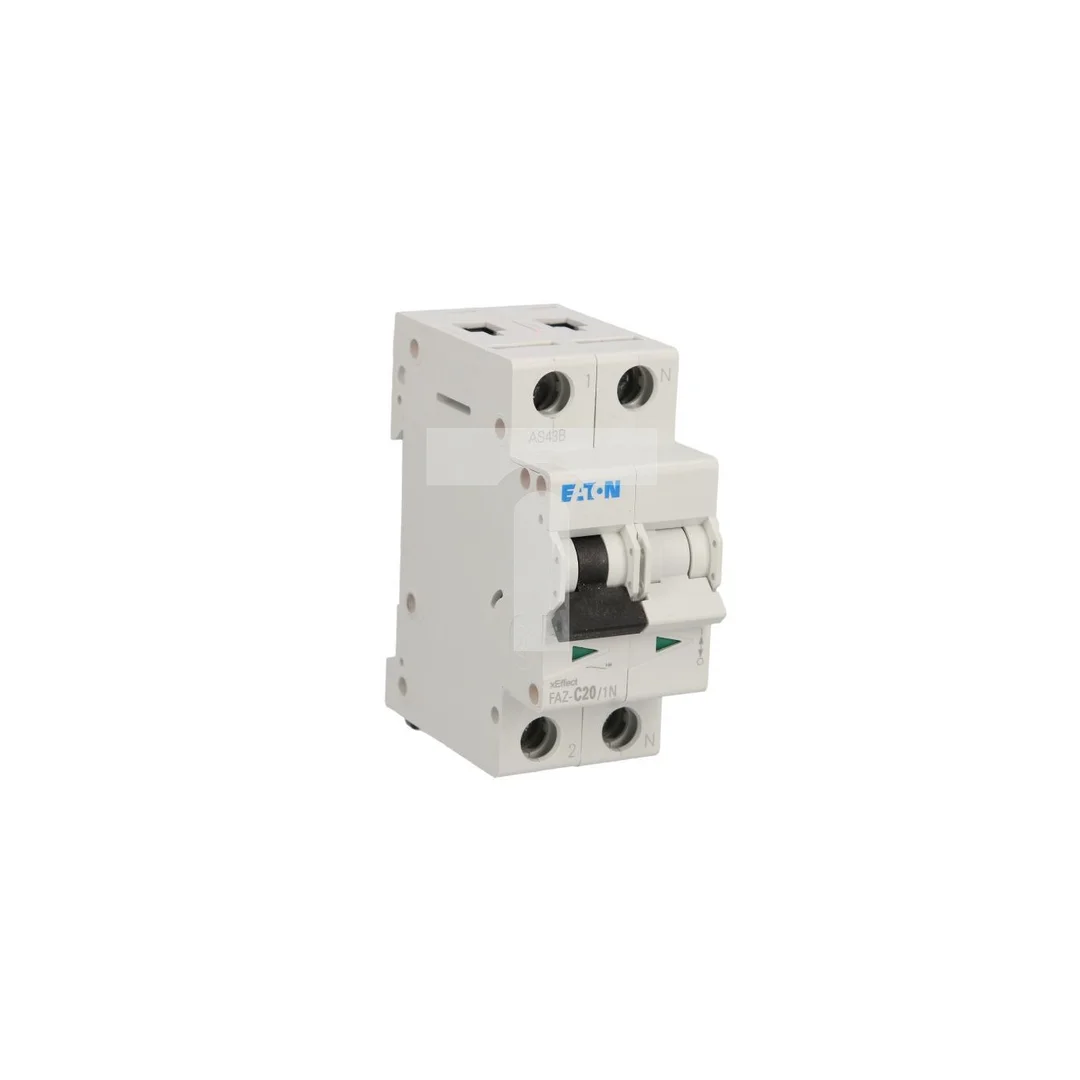

Wyłącznik nadprądowy Eaton FAZ C20/1N to 1-biegunowe urządzenie z rozłączanym biegunem neutralnym (1+N), przeznaczone do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Stosowany w rozdzielnicach budynkowych i aplikacjach przemysłowych wymagających charakterystyki wyzwalania typu C.

Cechy techniczne

• Prąd znamionowy: 20 A
• Charakterystyka wyzwalania: C (prądy wyzwalania zgodne z normą IEC/EN 60898 dla charakterystyk)
• Rodzaj napięcia: AC, napięcie znamionowe: 230 V, częstotliwość: 50 Hz; maksymalne napięcie robocze wg dokumentacji: 240/415 V AC
• Zdolność łączeniowa: 15 kA (w odniesieniu do IEC/EN 60947-2); znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
• Liczba biegunów: 1+N (rozłączany biegun neutralny), łącznie 2 bieguny
• Szerokość: 2 moduły (45 mm modułowa zabudowa), głębokość wbudowania: 71 mm
• Stopień ochrony: IP20
• Klasa ograniczenia energii: 3
• Zakres temperatury pracy: od -40°C do 75°C
• Montaż: na szynie DIN
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i pomocnicze zgodne z serią)

Zastosowanie produktu

• Ochrona obwodów jednofazowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
• Zabezpieczenie obwodów z odbiornikami indukcyjnymi i obciążeniami rozruchowymi (silniki, pompy) — zastosowanie charakterystyki C.
• Montaż w rozdzielnicach i tablicach na szynie DIN, tam gdzie wymagane jest jednoczesne rozłączanie przewodu neutralnego.
• Stosowanie w szafach sterowniczych i dystrybucyjnych; wykonawca powinien ocenić układ i zgodność instalacji z odpowiednimi normami przy doborze i montażu.
