Wyłącznik nadprądowy 1P C 0,5A 15kA AC FAZ C05/1 278544

Wyłącznik nadprądowy 1P C 0,5A 15kA AC FAZ C0,5/1 278544

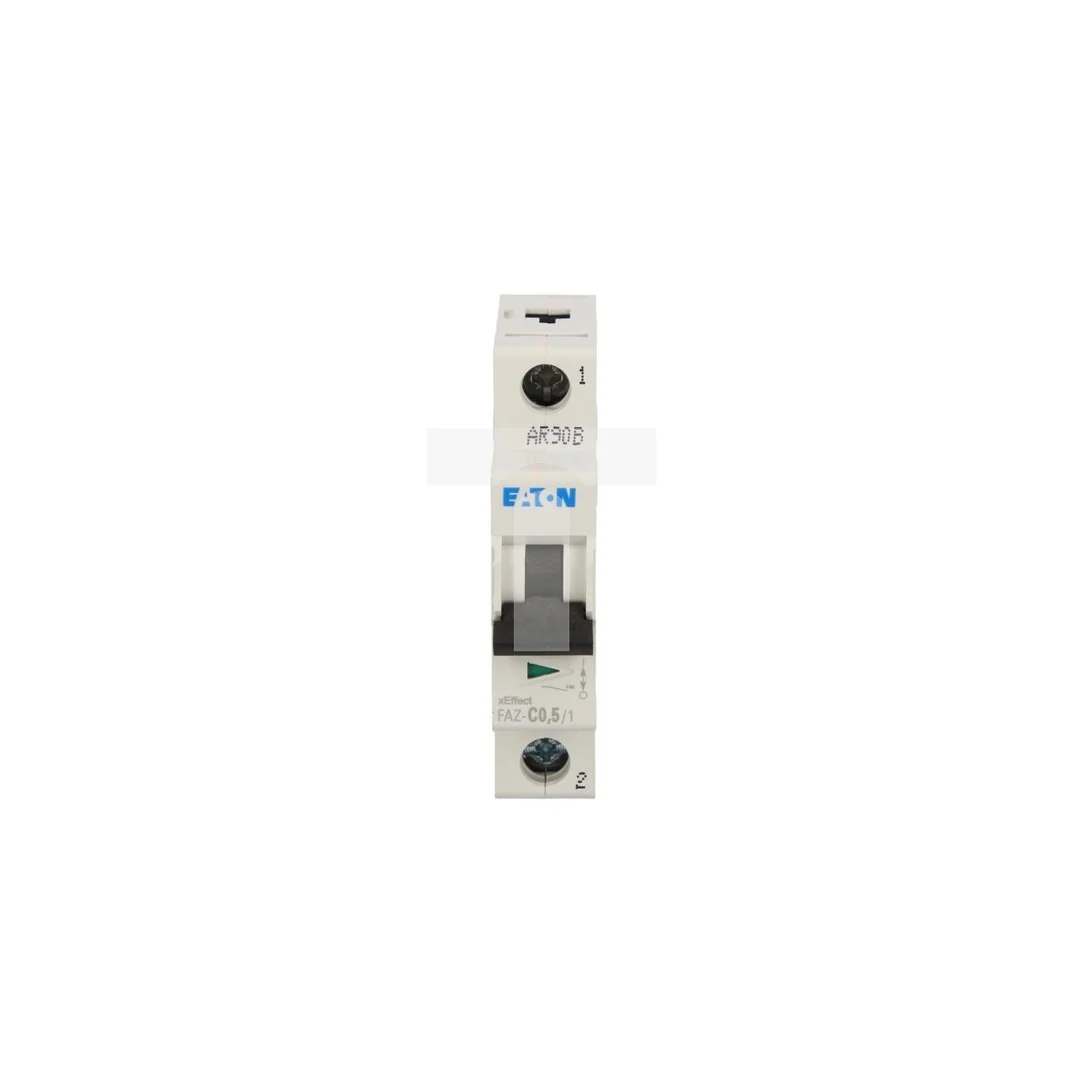

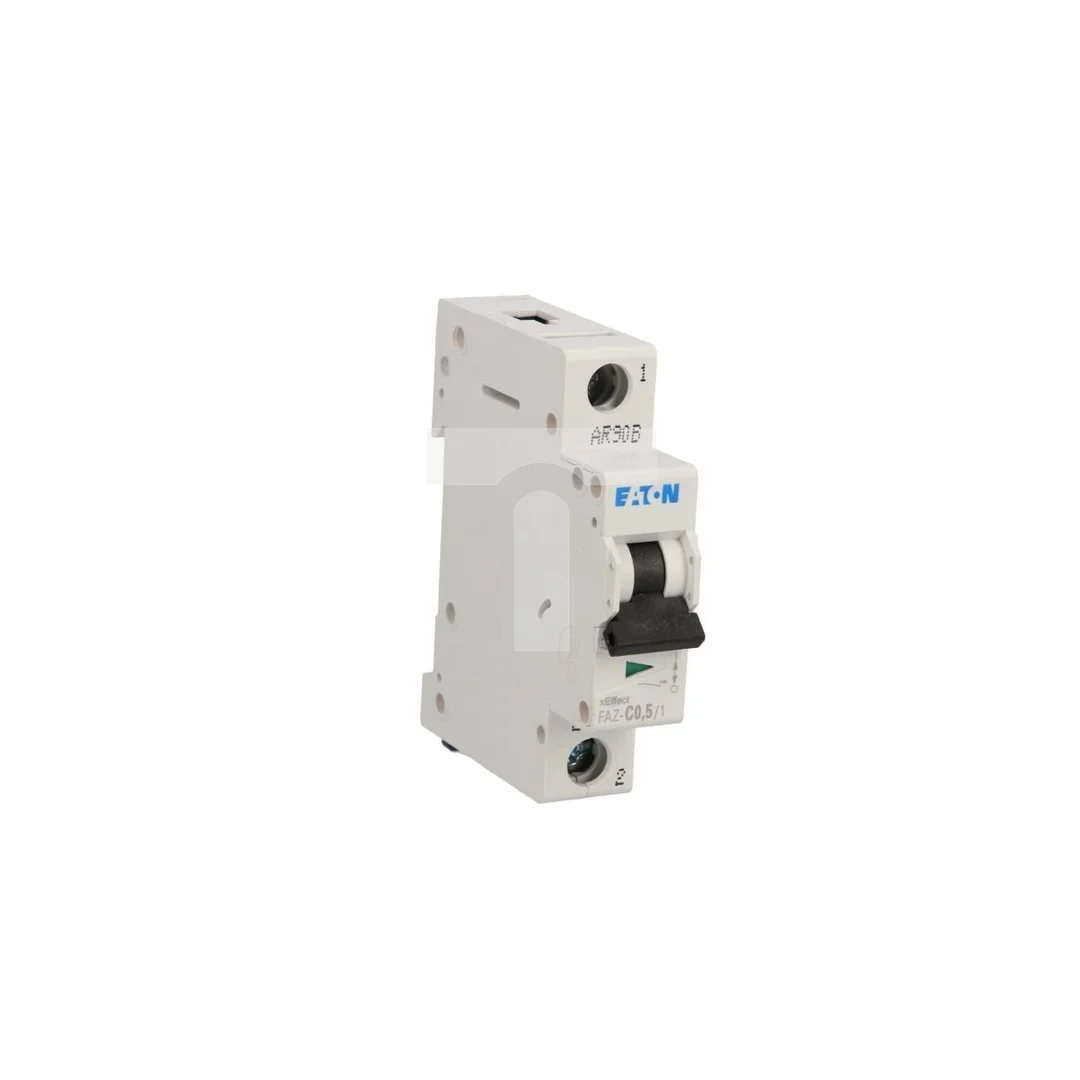

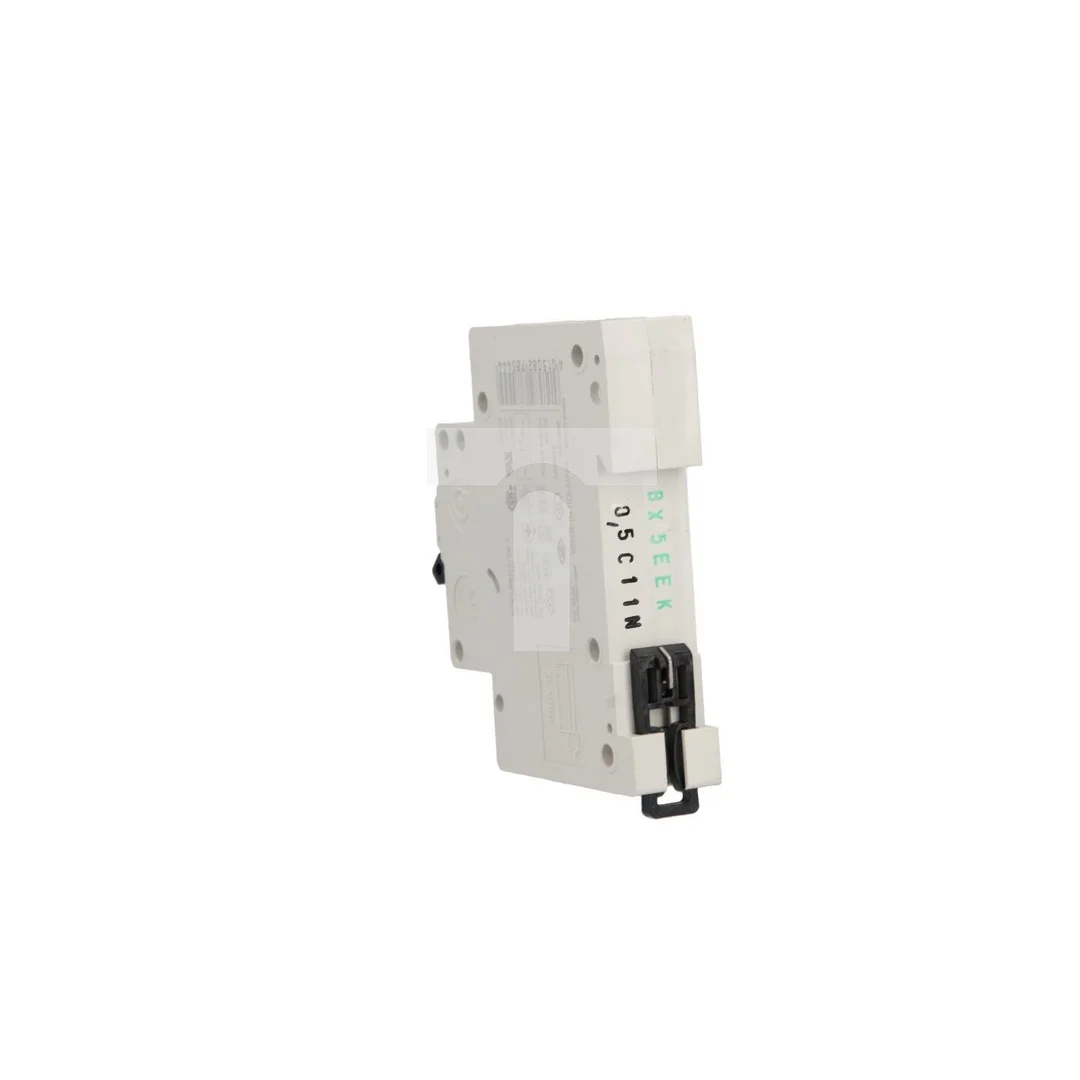

Wyłącznik nadprądowy FAZ C0,5/1 to jednomodułowy aparat ochronny 1-biegunowy o prądzie znamionowym 0,5 A, przeznaczony do zabezpieczenia obwodów AC 230 V w instalacjach przemysłowych i budynkowych. Urządzenie charakteryzuje się krzywą wyzwalania typu C i możliwością montażu na standardowej szynie DIN.

Cechy techniczne

• Prąd znamionowy: 0,5 A
• Liczba biegunów: 1 (1P)
• Charakterystyka wyzwalania: C
• Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 15 kA (IEC/EN 60947-2); 10 kA (EN 60898)
• Stopień ochrony: IP20
• Zakres temperatur pracy: -40 °C do 75 °C
• Szerokość: 1 moduł (17,5 mm); głębokość zabudowy: 70,5 mm
• Zaciski: twin-purpose (umożliwiają różne sposoby podłączenia przewodów)
• Strata mocy: element eksploatacyjny ~1,2 W
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2
• Jednoczesne rozłączanie biegunu N: nie
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe/rozszerzenia zgodne z serią FAZ)

Pełne użycie produktu

• Zabezpieczanie obwodów o niewielkich prądach obciążenia w instalacjach mieszkalnych, komercyjnych i przemysłowych.
• Ochrona przed przeciążeniem i zwarciem w obwodach odbiorczych z charakterystyką C (obwody z silnikami pomocniczymi, oświetlenie z sukcesywnymi rozruchami).
• Montaż na szynie DIN w rozdzielnicach modułowych; kompatybilny z akcesoriami serii FAZ (styki pomocnicze, blokady, zestawy montażowe).
• Stosowany tam, gdzie wymagana jest zdolność łączenia zgodna z IEC/EN 60947-2 (15 kA) lub zgodność z ograniczeniami EN 60898 (10 kA).
• Przy projektowaniu instalacji uwzględnić brak jednoczesnego rozłączania bieguna N oraz parametry ograniczenia energii i przewidywane warunki pracy (temperatura, stopień zanieczyszczenia).
