Opis

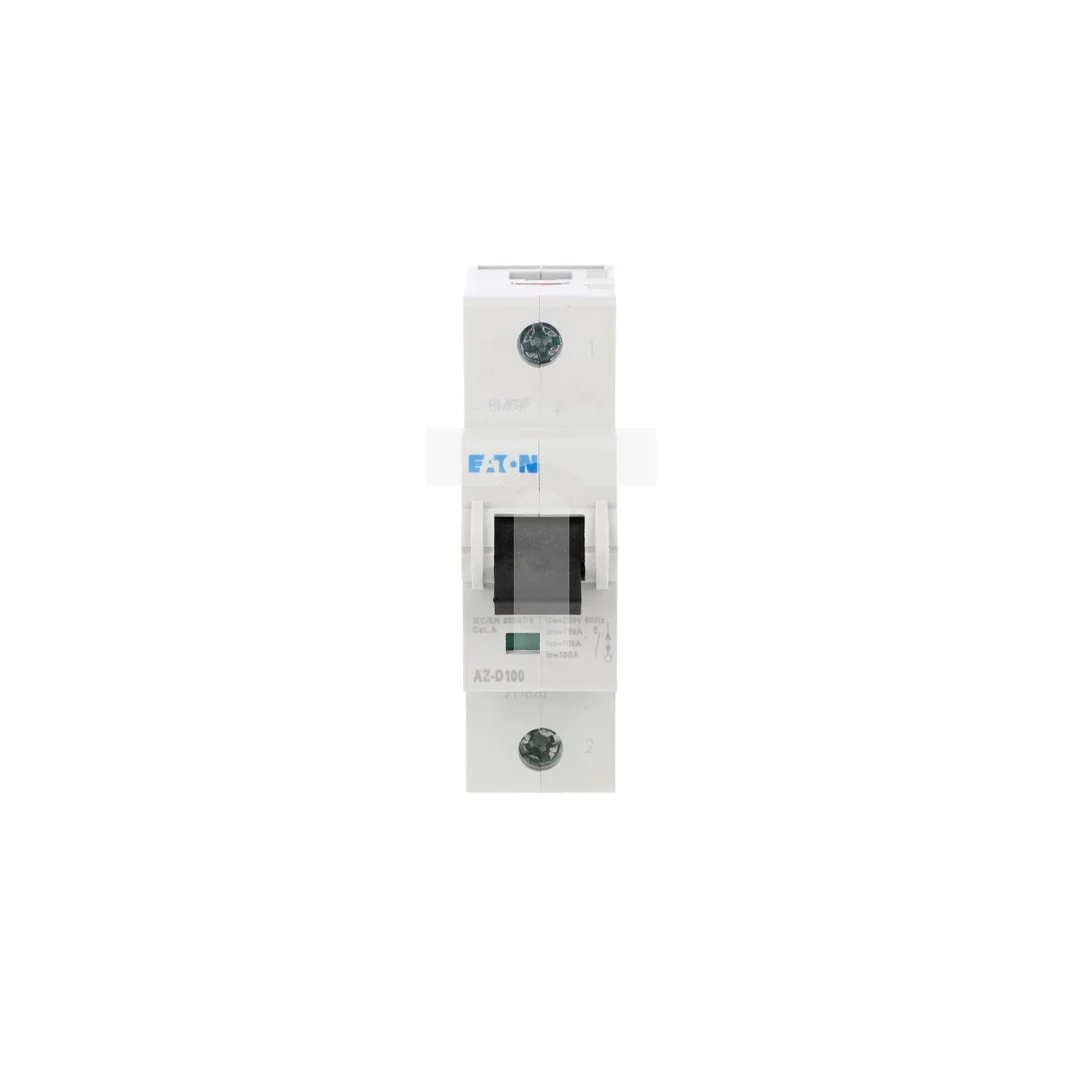

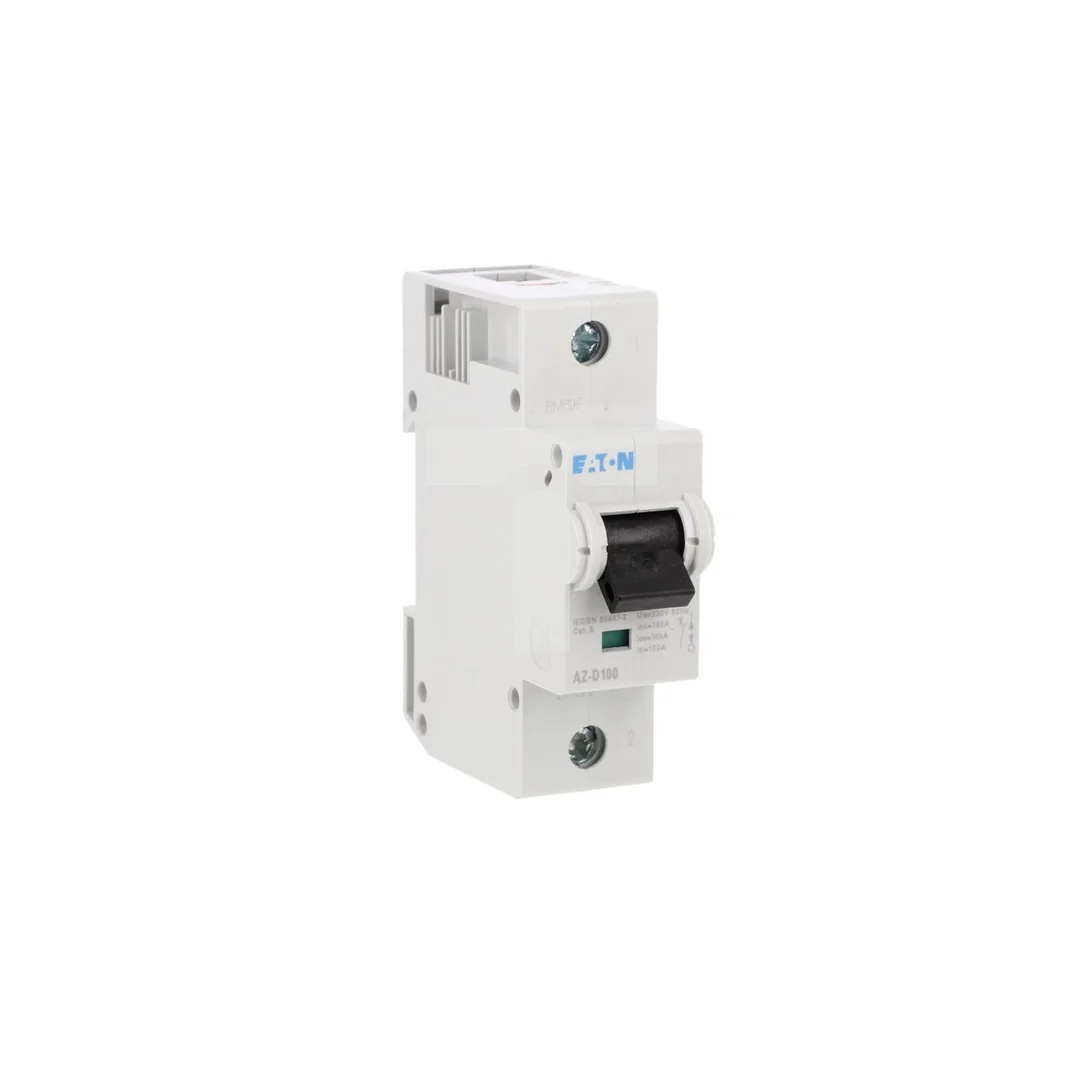

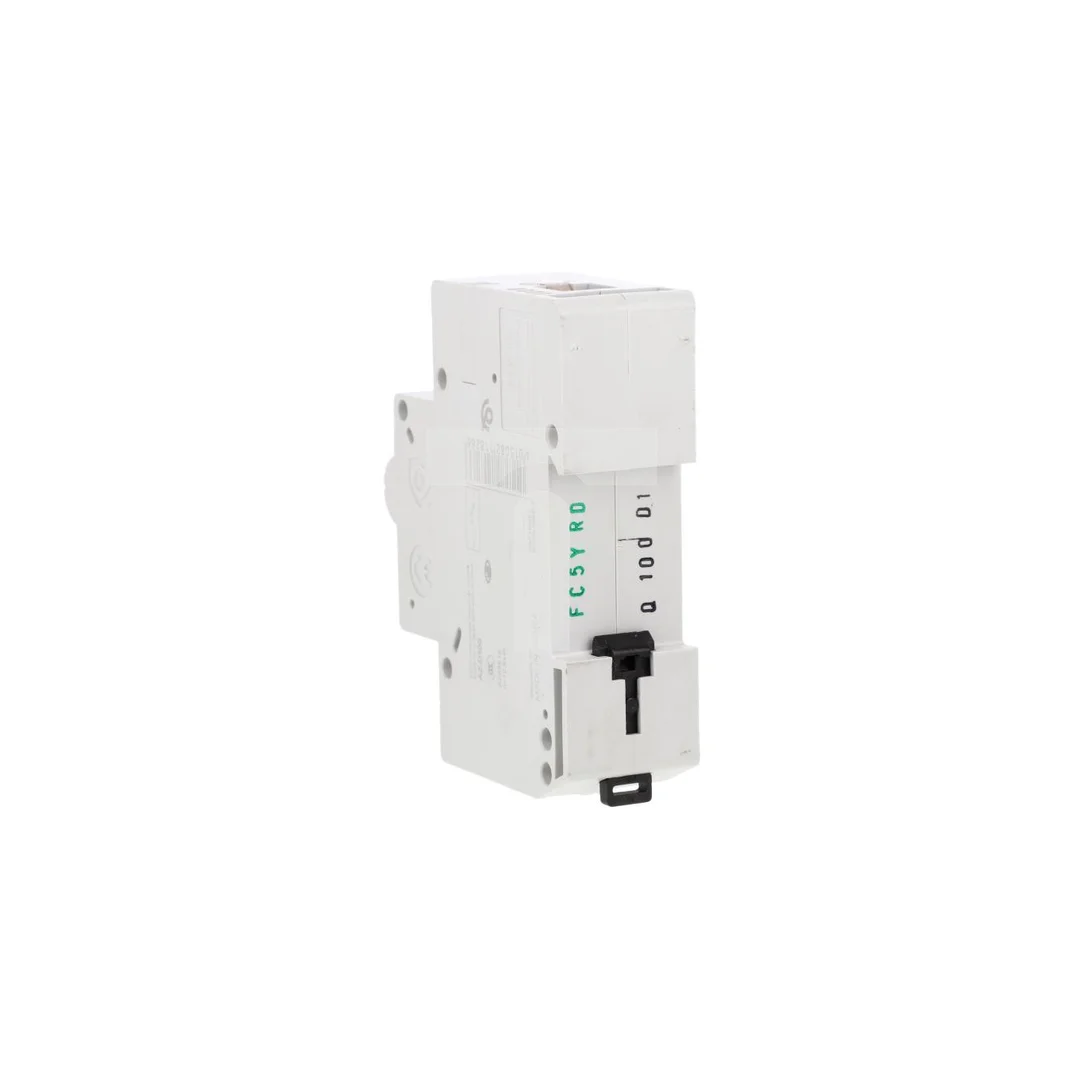

Wyłącznik nadprądowy 1P D 100A 15kA AC AZ-D100 211826
Jednobiegunowy wyłącznik nadprądowy AZ-D100 przeznaczony do ochrony obwodów zasilających o prądzie znamionowym 100 A; stosowany w rozdzielnicach przemysłowych i budynkowych do zabezpieczania obciążeń z wysokimi prądami rozruchowymi.
Cechy techniczne
- Prąd znamionowy: 100 A
- Liczba biegunów: 1P (jednobiegunowy)
- Charakterystyka wyzwalania: D (prądy zwarciowe i rozruchowe o wyższej wartości)
- Znamionowe napięcie: 230 V AC (dop. do 400 V AC)
- Częstotliwość: 50 Hz
- Zdolność łączeniowa: 15 kA zgodnie z IEC 60947-2
- Stopień ochrony: IP20 (po zabudowie IP40)
- Zakres temperatur pracy: -25°C do +55°C
- Montaż: szyna DIN, standardowe zaciski górne i dolne
- Wymiary montażowe: szerokość 1 moduł, głębokość zabudowy 75 mm
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
- Jednoczesne rozłączanie biegunu N: nie
- Możliwość dodatkowego wyposażenia: tak
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 0 kA
Zastosowanie produktu
- Zabezpieczanie obwodów silników i urządzeń z dużymi prądami rozruchowymi (charakterystyka D)
- Rozdzielnice i szafy sterownicze w zakładach przemysłowych
- Instalacje budynków użyteczności publicznej oraz obiekty funkcjonalne
- Aplikacje wymagające montażu na szynie DIN i ograniczenia energii klasy 3
- Panelowe i modułowe systemy zasilania, układy rozdziału mocy i sterowania maszyn
