Opis

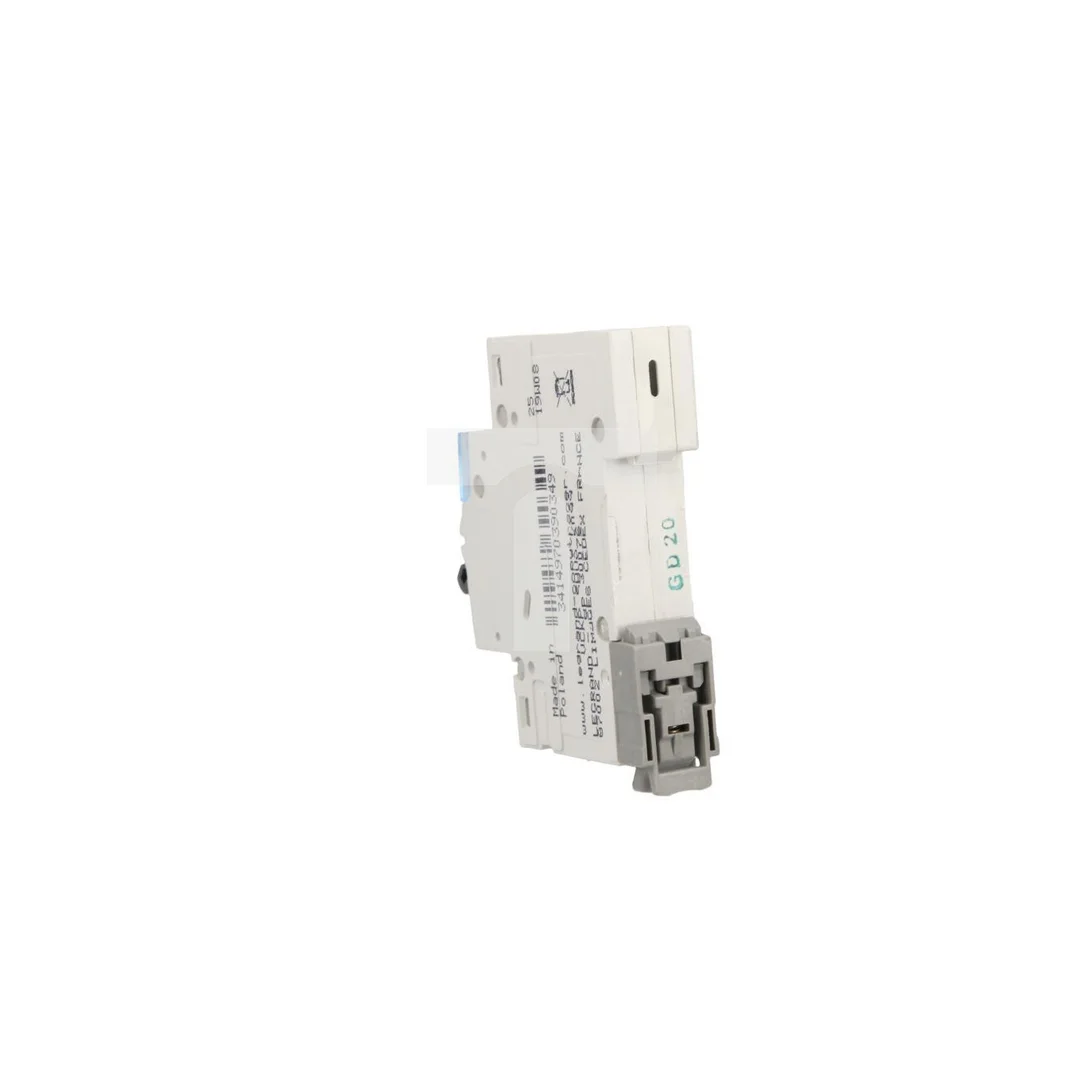

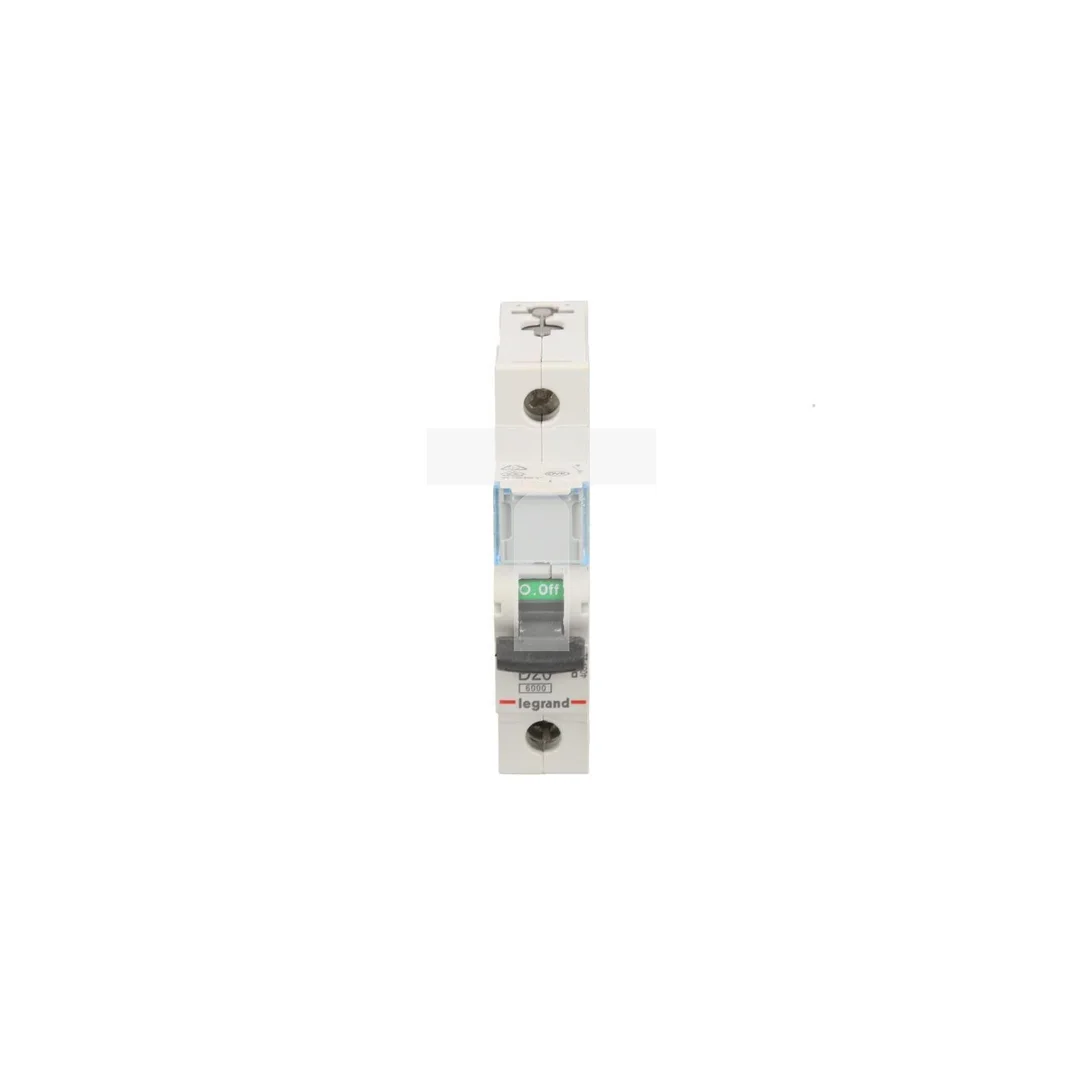

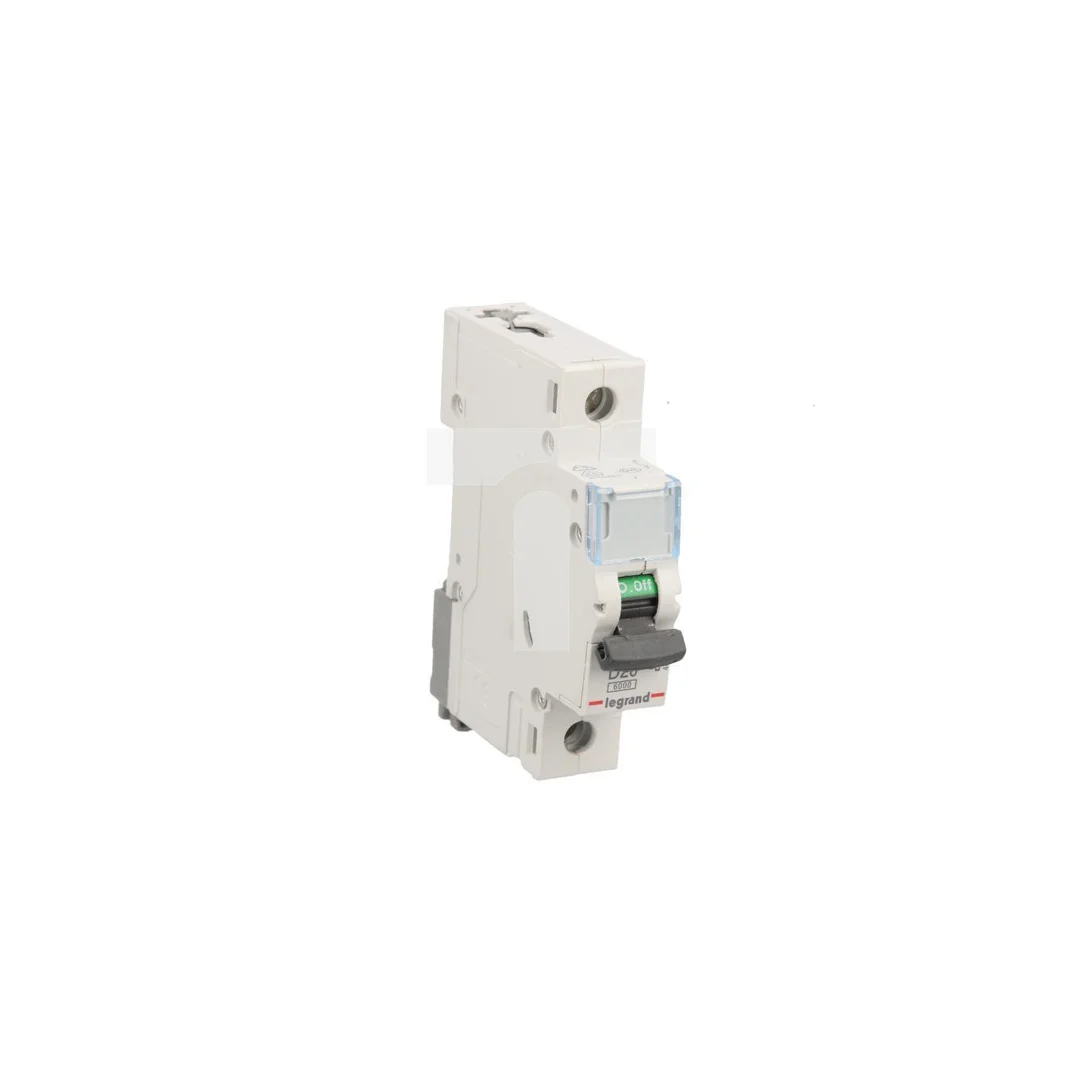

Wyłącznik nadprądowy 1P D 20A 6kA AC S301 TX3 403722
Jednobiegunowy wyłącznik nadprądowy S301 TX3 o charakterystyce D, zaprojektowany do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Przeznaczony do montażu w rozdzielnicach modułowych tam, gdzie występują duże prądy rozruchowe.
Cechy techniczne
- Typ: wyłącznik nadprądowy S301 TX3, 1P
- Charakterystyka wyzwalania: D (wysoki prąd wysterowania przy rozruchu)
- Prąd znamionowy: 20 A
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Liczba biegunów: 1; szerokość: 1 moduł (17,5 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: Nie
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898; do 10 kA wg IEC 60947-2
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze serii DX3
- Brak możliwości przyłączania bloków różnicowoprądowych
- Możliwość przyłączenia do systemów z użyciem szyn grzebieniowych
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2 (zgodnie z dokumentacją serii TX3)
Zastosowanie produktu
- Ochrona obwodów z urządzeniami generującymi wysokie prądy rozruchowe (silniki, transformatory, lampy wyładowcze)
- Stosowanie w rozdzielnicach modułowych w instalacjach przemysłowych i komercyjnych
- Zabezpieczanie obwodów pomocniczych maszyn i urządzeń z dużymi impulsami prądowymi przy załączaniu
- Integracja w systemach rozdziału energii z użyciem szyn grzebieniowych oraz możliwość rozbudowy o styki pomocnicze i wyzwalacze DX3
