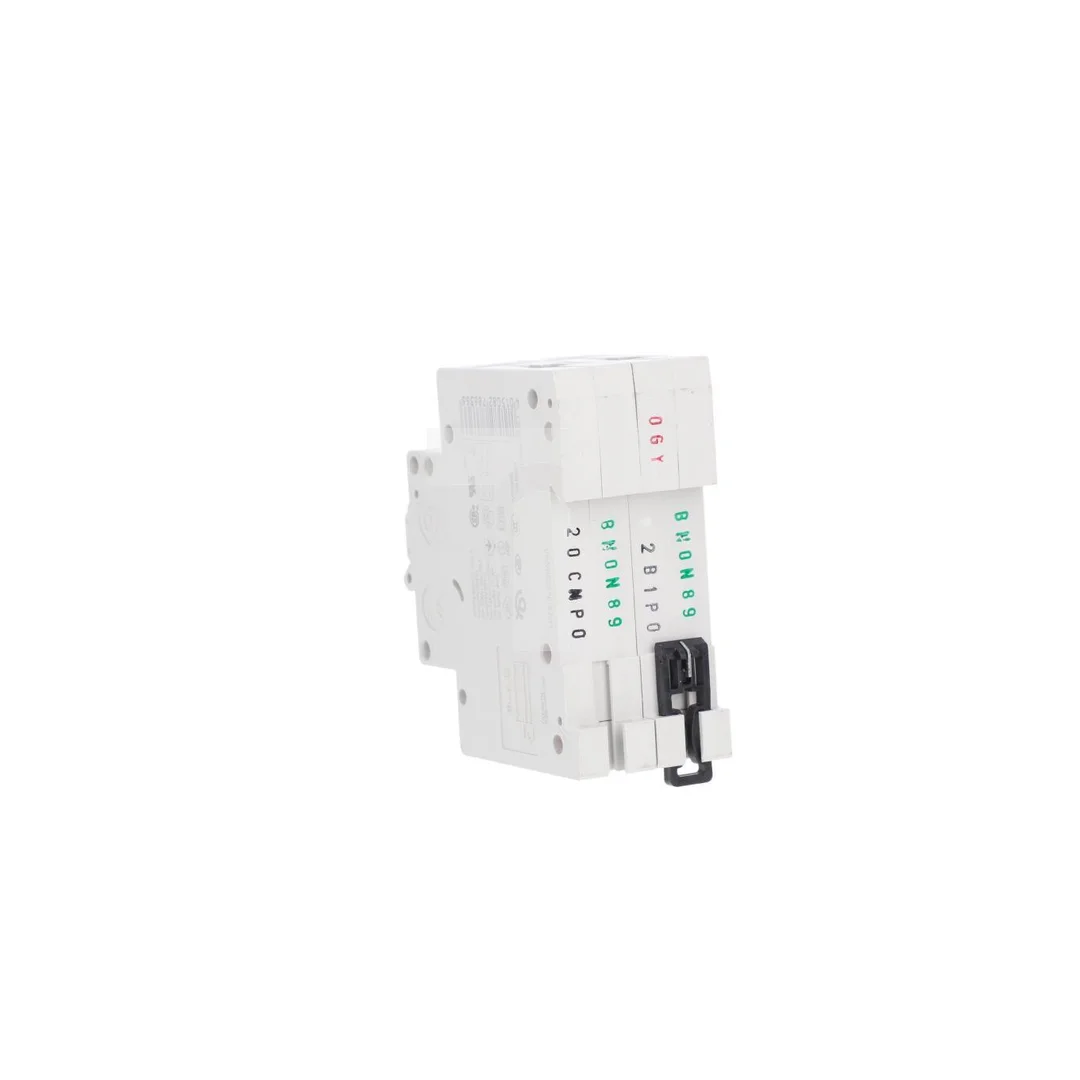

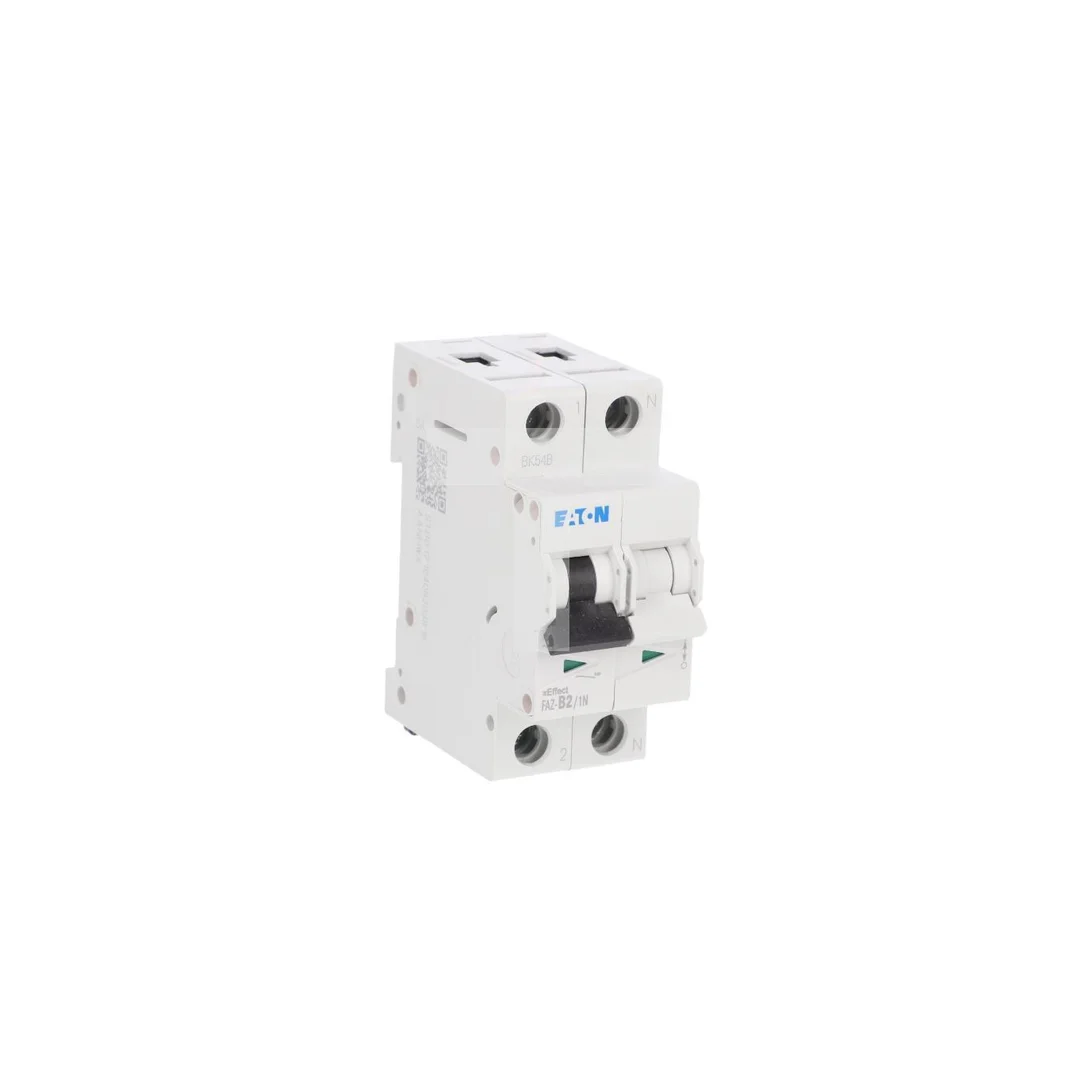

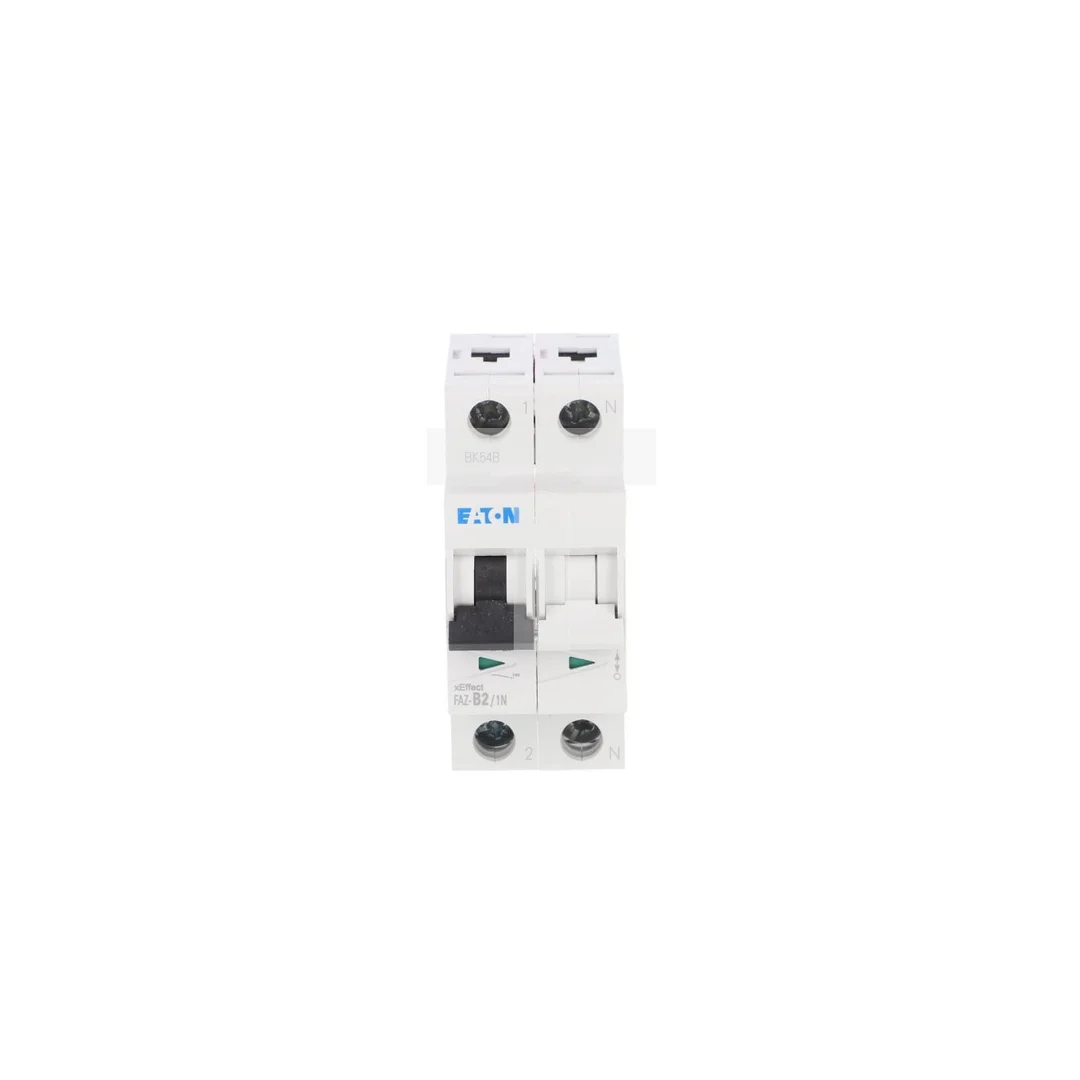

Wyłącznik nadprądowy 1P+N B 2A 15kA AC FAZ B2/1N 278636

Wyłącznik nadprądowy 1P+N B 2A 15kA AC FAZ B2/1N 278636

1-biegunowy wyłącznik nadprądowy z przewodem neutralnym przeznaczony do ochrony obwodów w instalacjach przemysłowych i budynkach. Urządzenie stosuje charakterystykę B i zabezpiecza obwody przy prądzie znamionowym 2 A.

Cechy techniczne

• Typ: 1-biegunowy z przewodem neutralnym (1P+N), liczba biegunów (całkowita): 2.
• Prąd znamionowy: 2 A.
• Napięcie znamionowe: 400 V AC, częstotliwość: 50 Hz.
• Charakterystyka wyzwalania: B.
• Zdolność łączeniowa: 15 kA zgodnie z IEC/EN 60947-2; znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA.
• Stopień ochrony: IP20.
• Zakres temperatur pracy: -40 °C do +75 °C.
• Stopień zanieczyszczenia: 2; kategoria przepięcia: 3.
• Wymiary montażowe: szerokość 2 moduły, głębokość wbudowania 70,5 mm; montaż na szynie DIN.
• Jednoczesne rozłączanie biegunu N: Nie.
• Możliwość dodatkowego wyposażenia: tak (przewidziano opcje montażowe i akcesoria pomocnicze).
• Montaż i uruchomienie wymagają wykwalifikowanego personelu oraz zgodności z obowiązującymi normami instalacyjnymi.

Zastosowanie produktu

• Ochrona obwodów zasilających w instalacjach przemysłowych, komercyjnych i budynkach mieszkalnych, szczególnie tam, gdzie wymagane są niewielkie prądy znamionowe.
• Zabezpieczanie obwodów oświetleniowych, sterowania i gniazd pomocniczych, gdzie stosuje się charakterystykę B.
• Stosowanie w rozdzielnicach z montażem na szynie DIN; odpowiedni do układów wymagających zdolności łączeniowej do 15 kA według IEC/EN 60947-2.
• Ekspozycja na szeroki zakres temperatur pracy umożliwia użycie w obiektach o zmiennych warunkach środowiskowych.
• Należy instalować i konserwować wyłącznie zgodnie z dokumentacją techniczną oraz przepisami bezpieczeństwa przez uprawniony personel.
