Wyłącznik nadprądowy 1P+N C 3A 15kA AC FAZ-C3/1N 278664

Wyłącznik nadprądowy 1P+N C 3A 15kA AC FAZ-C3/1N 278664

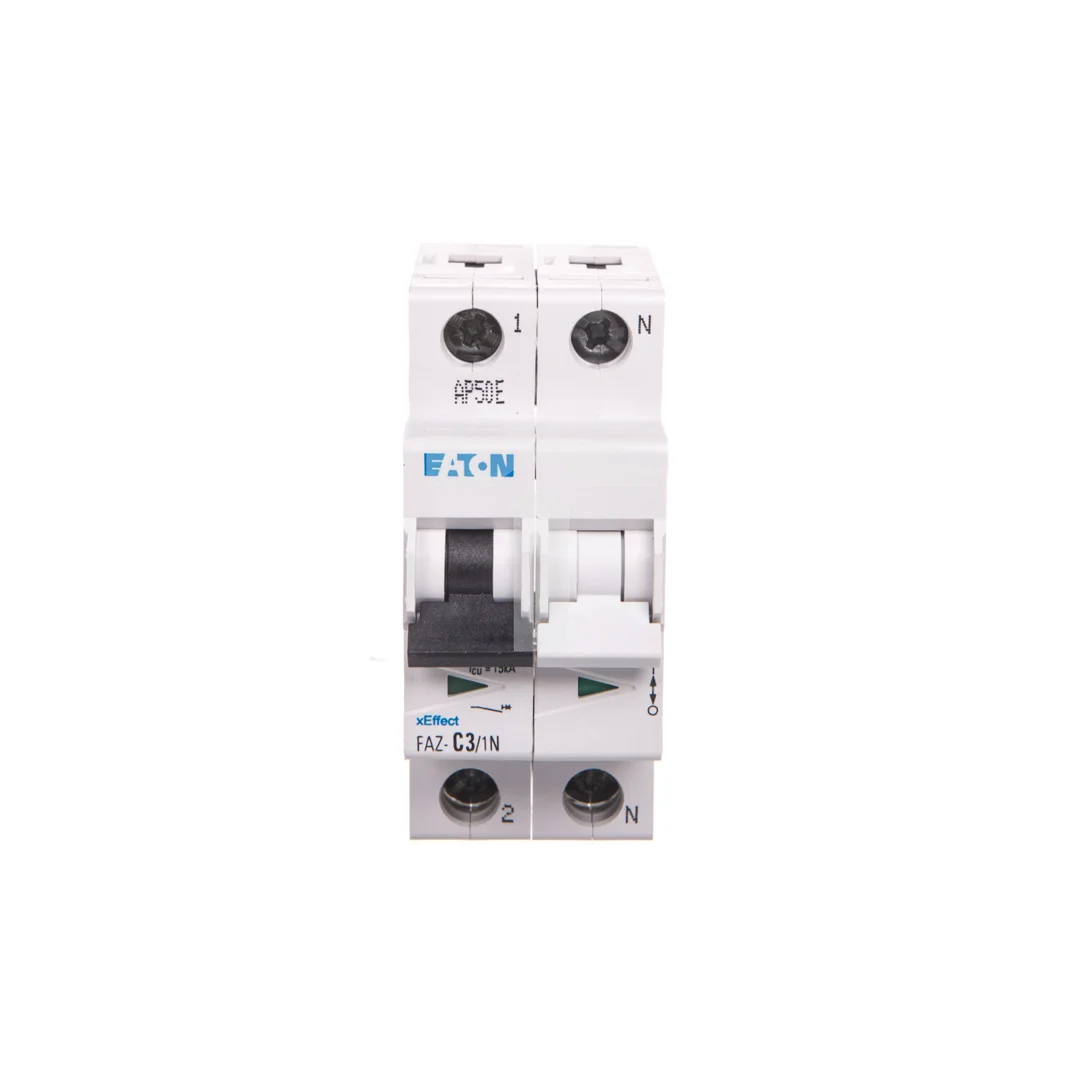

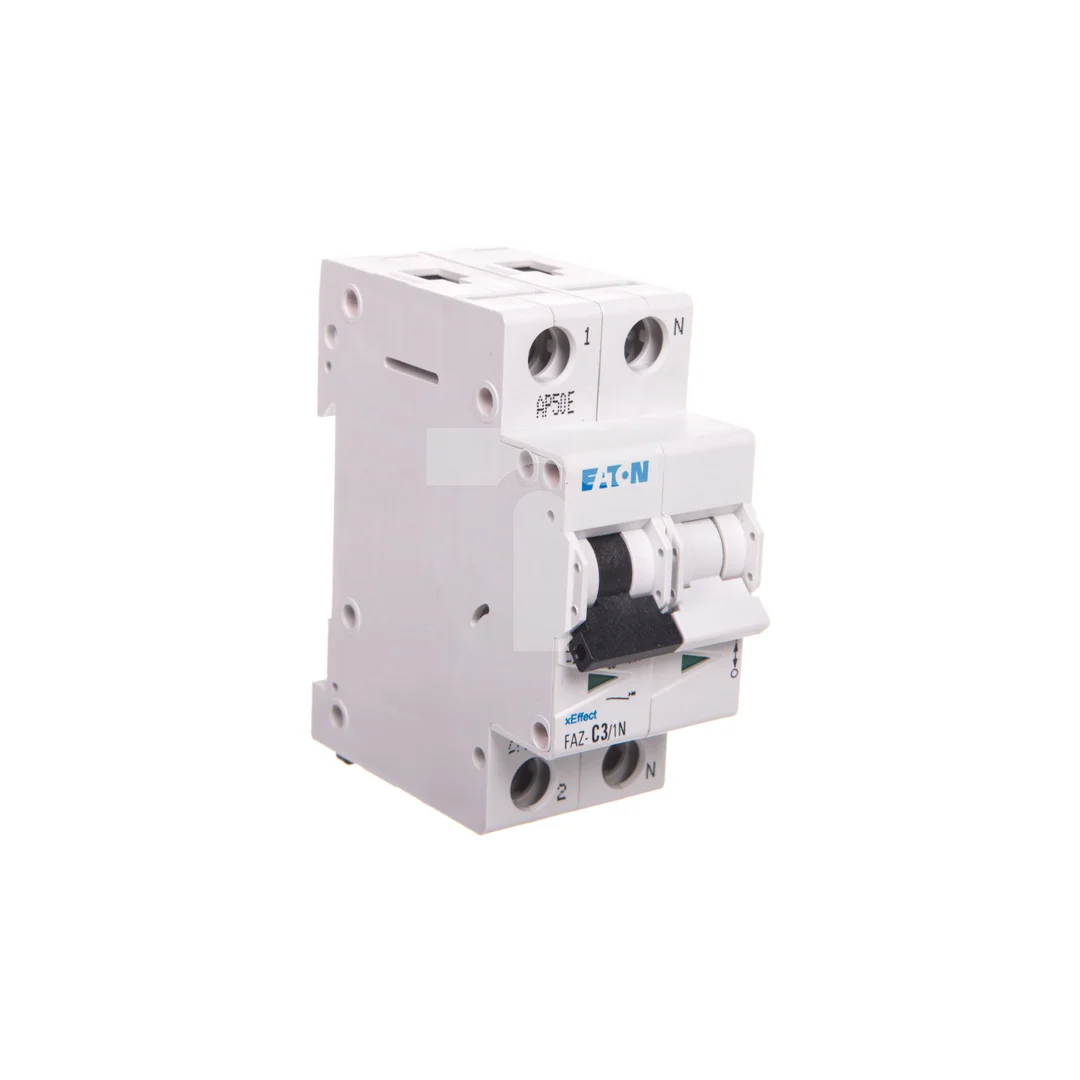

Miniaturowy wyłącznik nadprądowy FAZ-C3/1N przeznaczony do ochrony obwodów jednofazowych z przewodem neutralnym (1P+N). Urządzenie o charakterystyce C stosowane jest w rozdzielnicach budynków i instalacjach przemysłowych do zabezpieczania obwodów z umiarkowanymi prądami rozruchowymi.

Cechy techniczne

• Prąd znamionowy: 3 A; liczba biegunów: 1P + N (liczba biegunów łącznie: 2).
• Charakterystyka wyzwalania: C (reakcja przy udarach prądowych typowo ~5–10×In), przeznaczona do obciążeń z umiarkowanym rozruchem.
• Zdolność łączeniowa: 15 kA wg IEC/EN 60947-2; zgodność z wartością 10 kA wg EN 60898-1.
• Napięcie znamionowe: 230 V AC (stosowalne w instalacjach 240/415 V AC); częstotliwość: 50 Hz; możliwość pracy w układach DC do 60 V.
• Stopień ochrony: IP20; stopień zanieczyszczenia: 2; klasa ograniczenia energii: 3; kategoria przepięcia: 3.
• Montaż: szyna DIN, szerokość 2 moduły (?45 mm); głębokość wbudowania: 70,5 mm.
• Zaciski typu twin-purpose, dopuszczalne przekroje przewodów: 1–25 mm?; jednoczesne rozłączanie bieguna N (rozłączany neutral).
• Temperatura pracy: od -40°C do +75°C.
• Możliwość dodatkowego wyposażenia zgodnie z ofertą producenta (akcesoria montażowe i pomocnicze).
• Zgodność z normami odnoszącymi się do wyłączników nadprądowych: EN 60947-2, EN 60898-1 (oraz powiązane normy producenta).

Zastosowanie produktu

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych, użyteczności publicznej i biurach.
• Zabezpieczanie obwodów pomocniczych i sterowniczych w rozdzielnicach przemysłowych oraz instalacjach maszynowych.
• Montowany w szafach rozdzielczych na szynie DIN jako element systemów ochrony przeciwzwarciowej i przeciążeniowej.
• Stosowanie w obwodach niskiego napięcia DC do 60 V oraz w instalacjach wymagających jednoczesnego rozłączania przewodu neutralnego.
