Opis

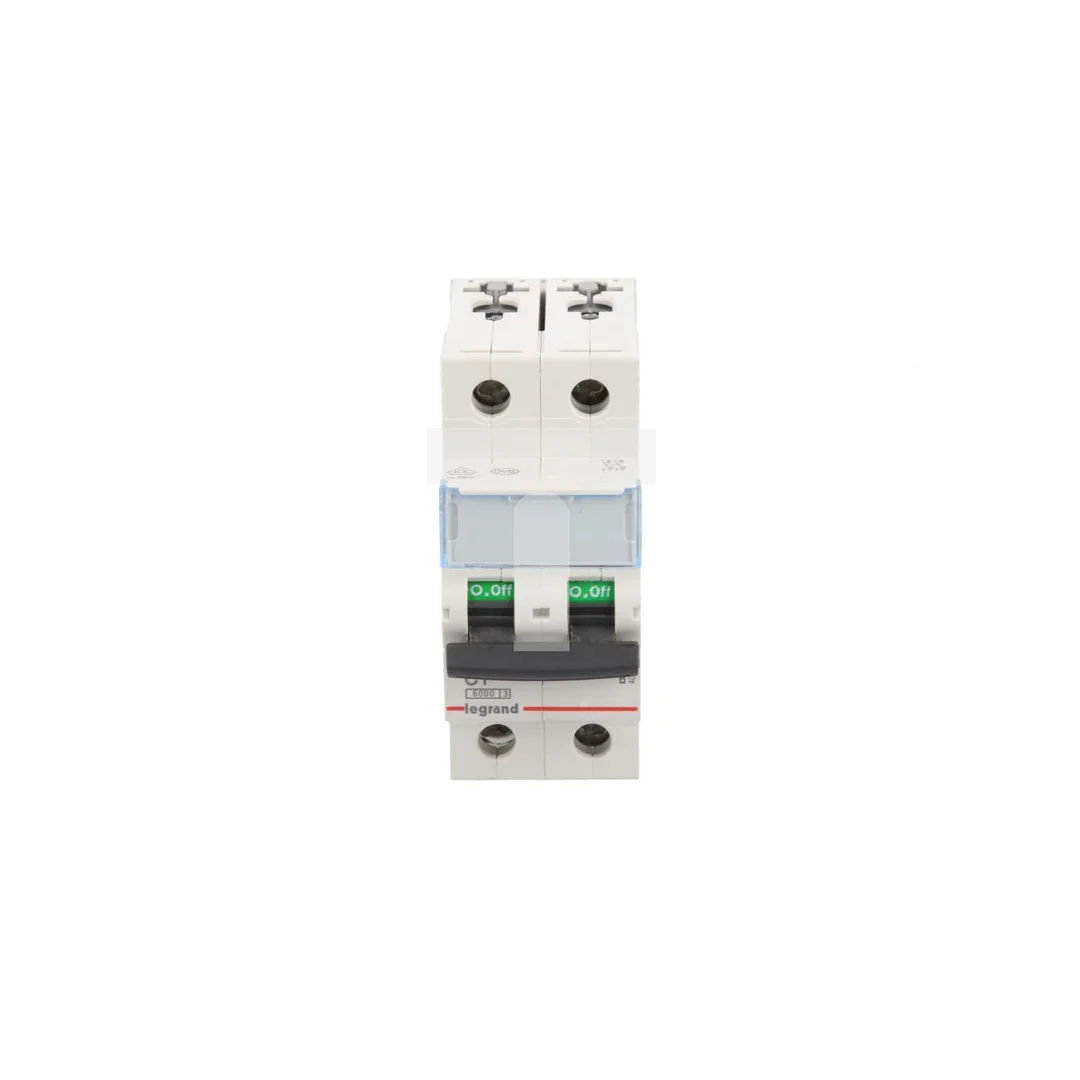

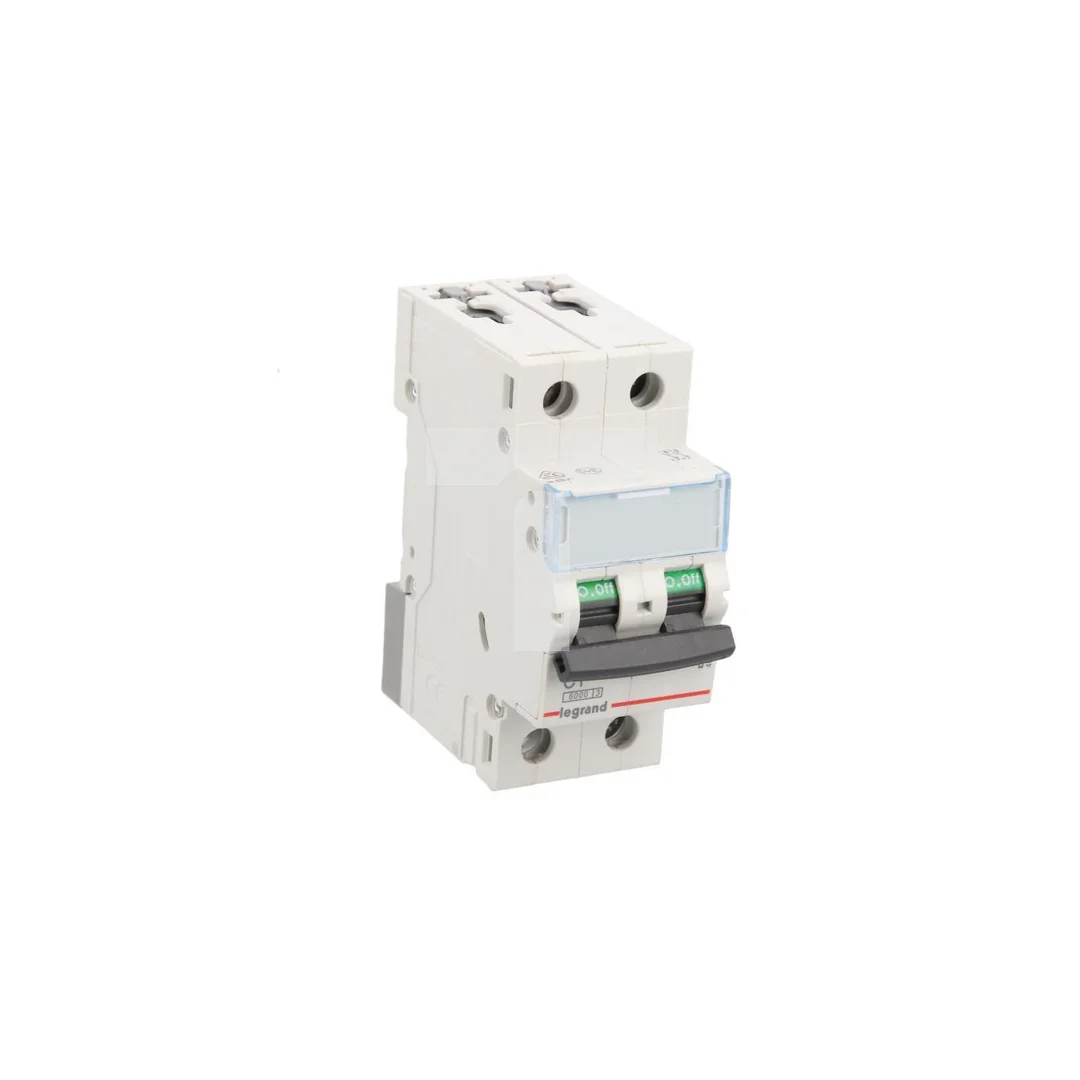

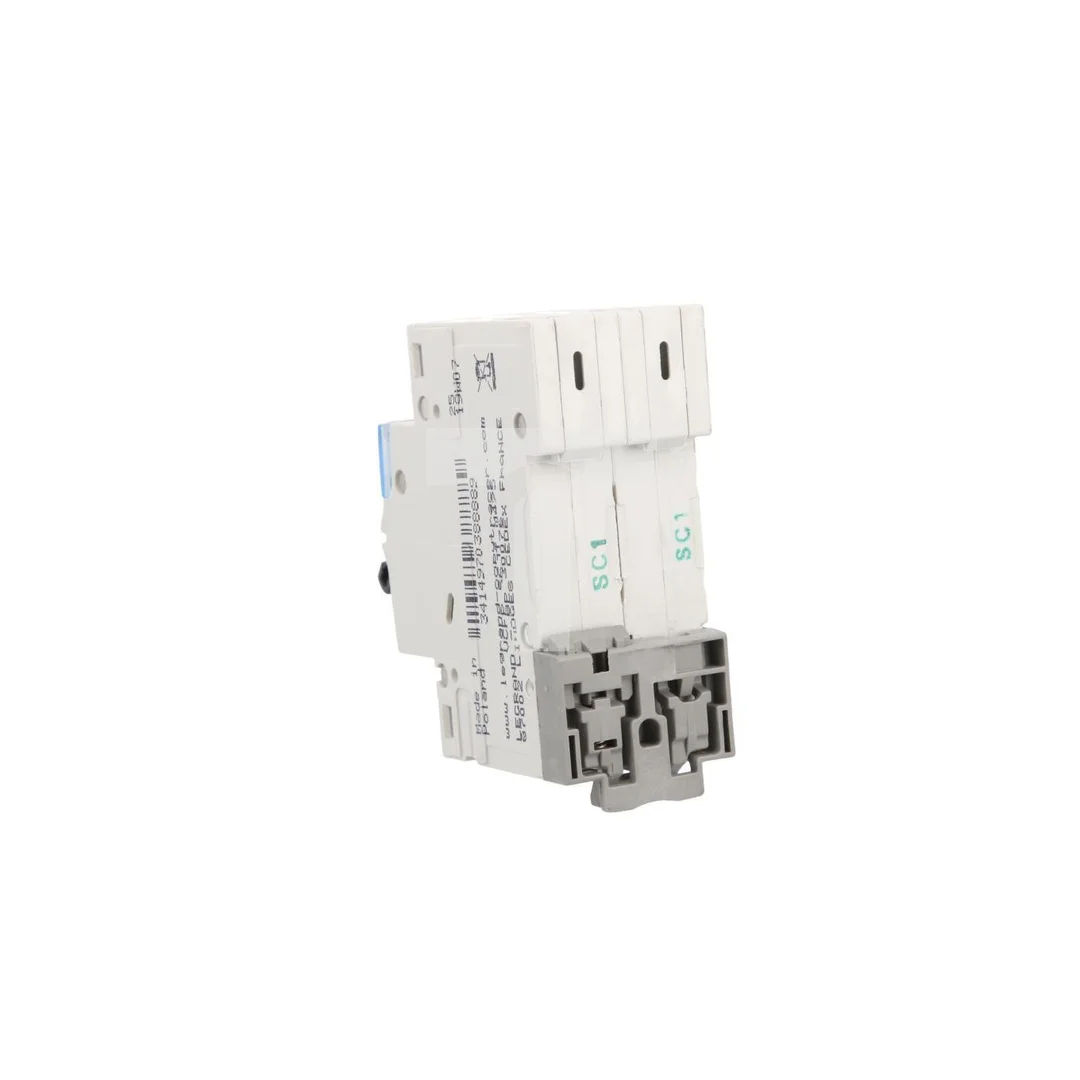

Wyłącznik nadprądowy 2P C 1A 6kA AC S302 TX3 403520
Dwubiegunowy wyłącznik nadprądowy S302 TX3 przeznaczony do ochrony obwodów prądu przemiennego (AC) o znamionowym prądzie 1 A; stosowany w rozdzielnicach modułowych do zabezpieczania gałęzi i obwodów pomocniczych.
Cechy techniczne
- Charakterystyka wyzwalania: C — standardowa selektywność przy prądach rozruchowych
- Liczba biegunów: 2P
- Prąd znamionowy: 1 A
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898)
- Rodzaj napięcia: AC
- Klasa ograniczenia energii: 3
- Szerokość: 2 moduły
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie
- Możliwość dodatkowego wyposażenia: tak — styki pomocnicze, wyzwalacze, napędy serii DX3; kompatybilność z szynami grzebieniowymi
- Normy: IEC/EN 60898-1 oraz IEC/EN 60947-2
- Ograniczenia: brak wsparcia dla bloków różnicowoprądowych; nowe produkty oznaczone czerwonym numerem referencyjnym
Zastosowanie produktu
- Zabezpieczanie obwodów o niskim prądzie znamionowym w rozdzielnicach modułowych (gałęzie pomocnicze, obwody sterowania)
- Instalacje mieszkaniowe i komercyjne wymagające selektywności charakterystyki C
- Systemy automatyki i sterowania oraz obwody pomiarowe, gdzie stosuje się wyłączniki o małym prądzie znamionowym
- Rozwiązania, w których wymagane jest doposażenie wyłącznika (styki pomocnicze, wyzwalacze, napędy DX3) oraz montaż na szynie DIN przy użyciu szyn grzebieniowych
