Wyłącznik nadprądowy 2P C 25A 15kA DC FAZ C25/2-DC 279142

Wyłącznik nadprądowy 2P C 25A 15kA DC FAZ C25/2-DC 279142

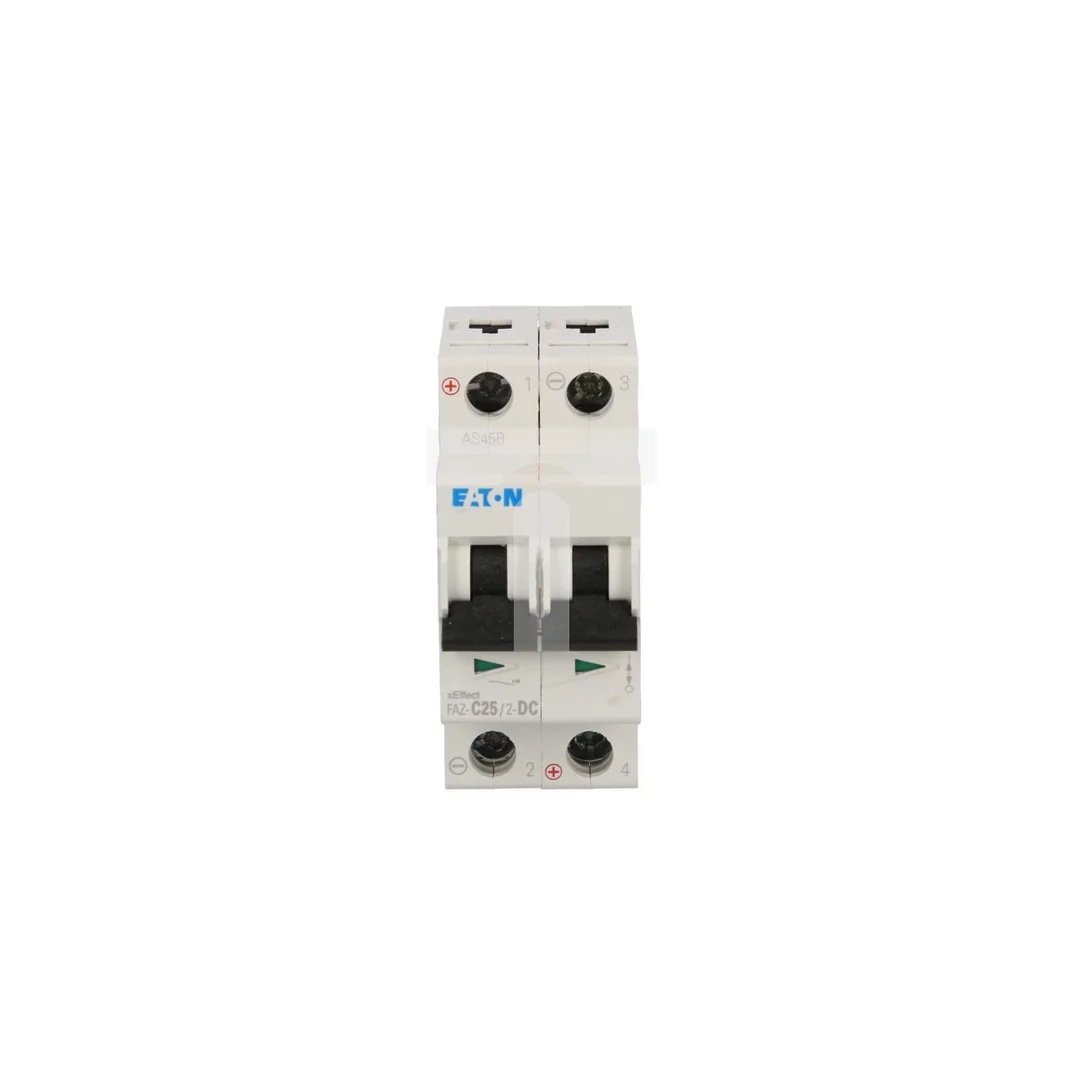

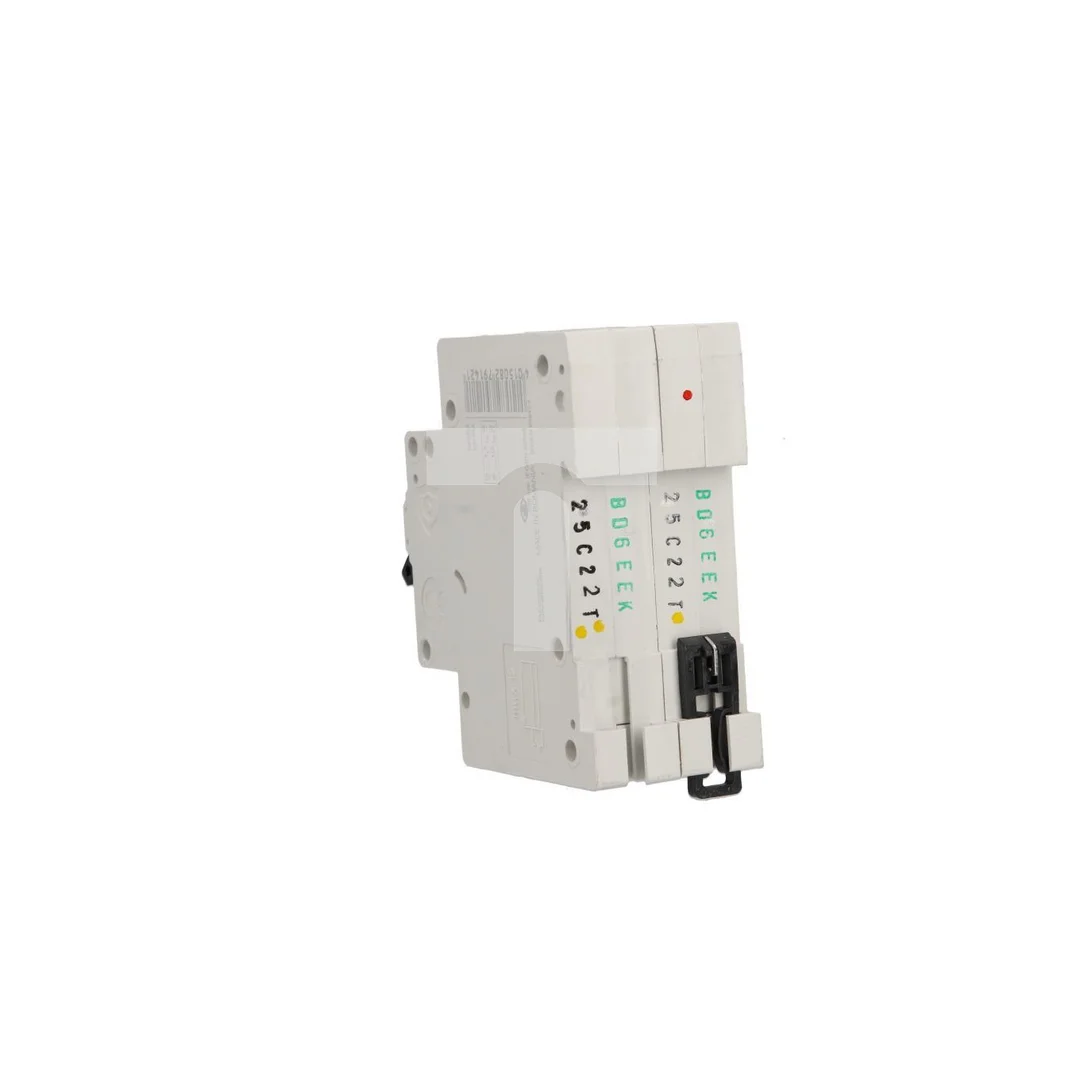

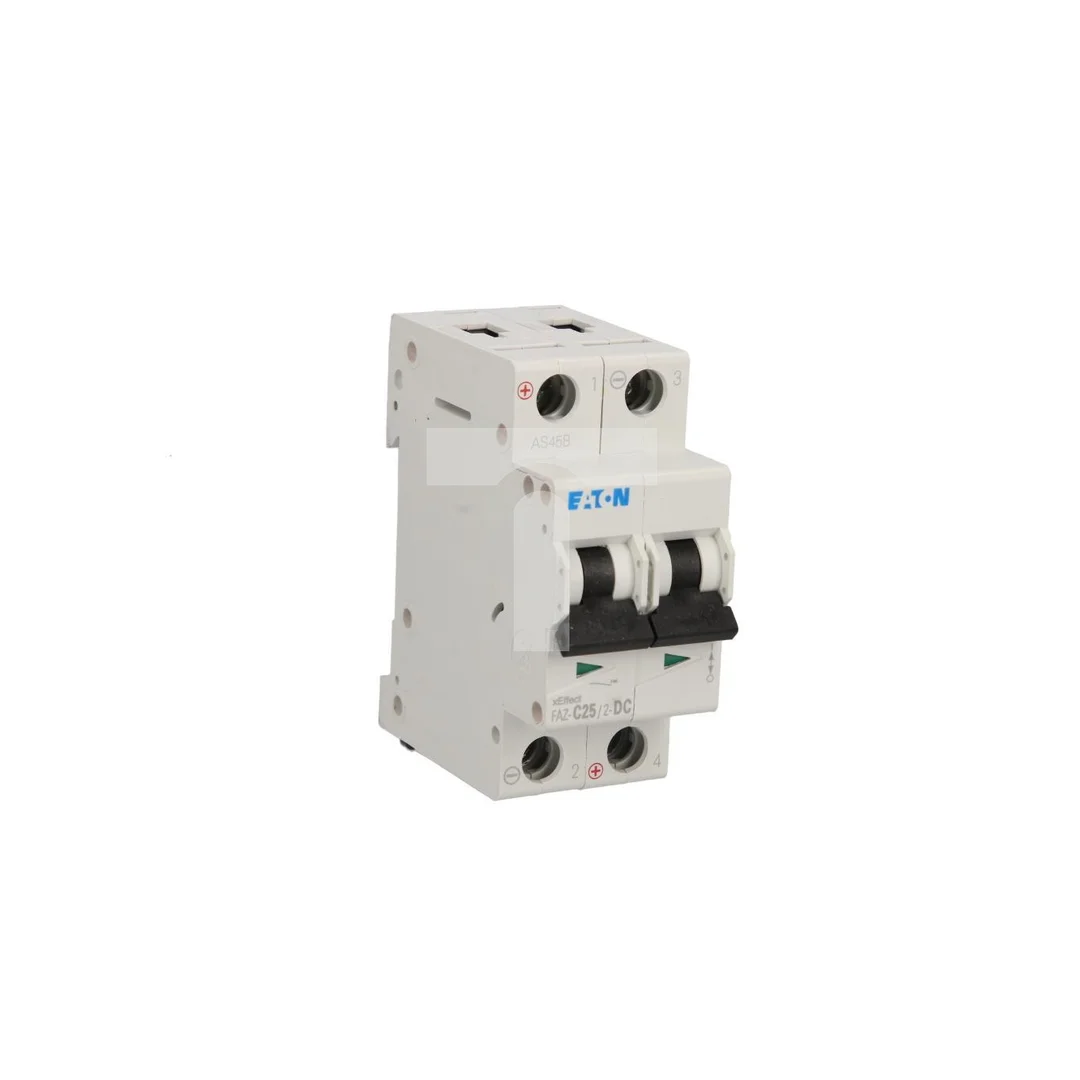

Wyłącznik nadprądowy FAZ C25/2-DC to dwubiegunowy aparat z wyzwalaniem typu C przeznaczony do ochrony obwodów prądu stałego (DC) przy prądzie znamionowym 25 A. Urządzenie przeznaczone jest do montażu na szynie DIN i stosowania w instalacjach oraz rozdzielnicach obsługiwanych przez wykwalifikowany personel.

Cechy techniczne

• Typ: wyłącznik nadprądowy 2-biegunowy (2P), charakterystyka wyzwalania C.
• Prąd znamionowy: 25 A (In = 25 A).
• Rodzaj napięcia: DC (prąd stały).
• Zdolność łączeniowa: 10 kA zgodnie z normą IEC/EN 60947-2.
• Klasa ograniczenia energii: 3.
• Szerokość: 2 moduły (17,5 mm na biegun, 35 mm łącznie); głębokość zabudowy: 71 mm; wysokość obudowy: 80 mm.
• Stopień ochrony: IP20 (po zabudowie możliwe podniesienie do IP40).
• Zakres temperatur pracy: -40 °C do +75 °C.
• Zaciski podwójne: akceptuje przewody 1 x 25 mm? lub 2 x 10 mm?.
• Strata mocy: do 6,4 W na biegun (zależnie od prądu).
• Jednoczesne rozłączanie bieguna N: brak (N nie jest rozłączany jednocześnie).
• Montaż: przystosowany do szyny DIN; możliwość dodatkowego wyposażenia (akcesoria pomocnicze).

Zastosowanie produktu

• Ochrona obwodów w instalacjach fotowoltaicznych (DC) i systemach magazynowania energii.
• Rozdzielnice i szafy sterownicze zasilane prądem stałym w zastosowaniach przemysłowych.
• Zabezpieczenie układów ładowania akumulatorów i falowników pracujących w trybie DC.
• Stosowanie w instalacjach, gdzie wymagana jest ochrona przeciążeniowa i zwarciowa przy napięciu stałym; montaż wyłącznie przez osoby z uprawnieniami.
