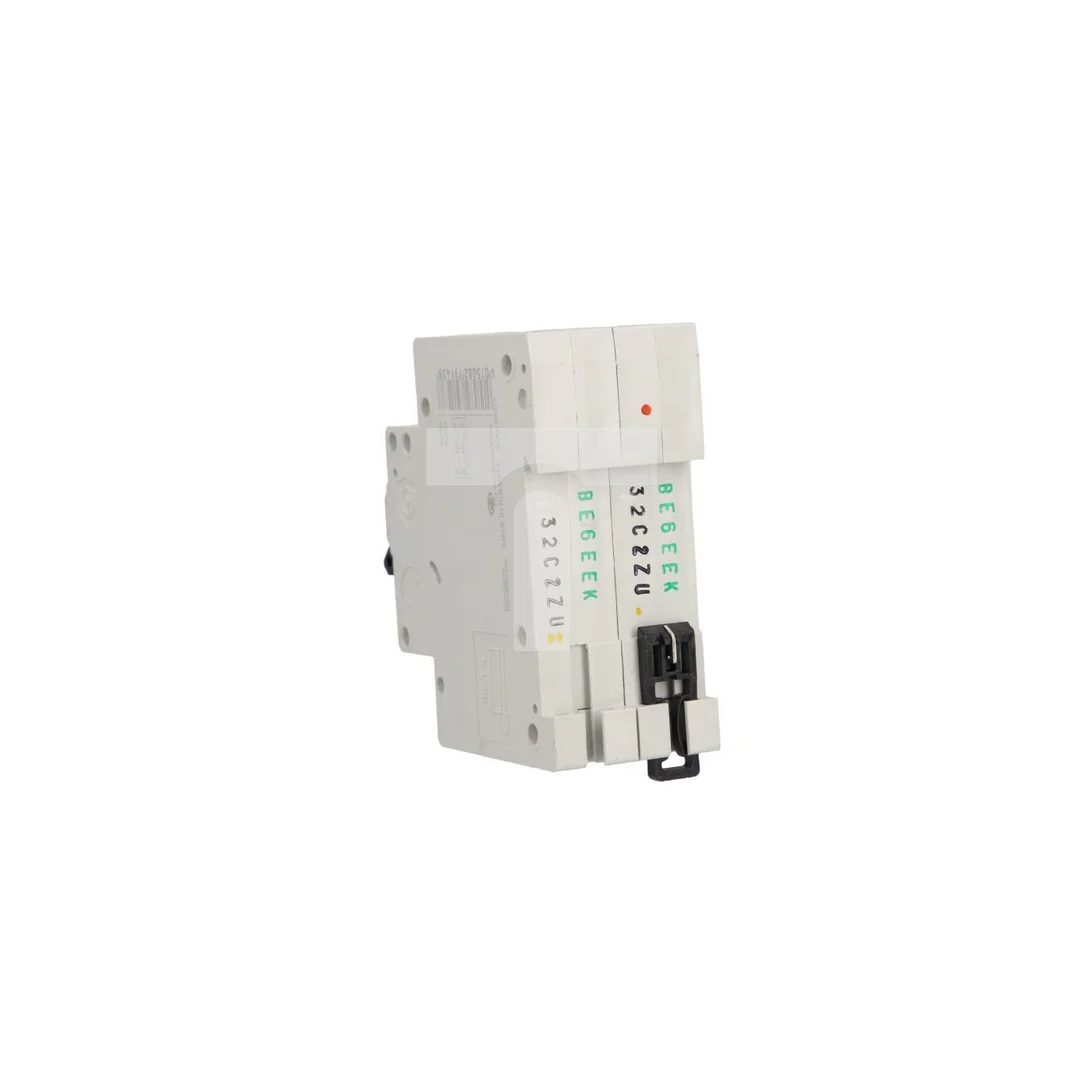

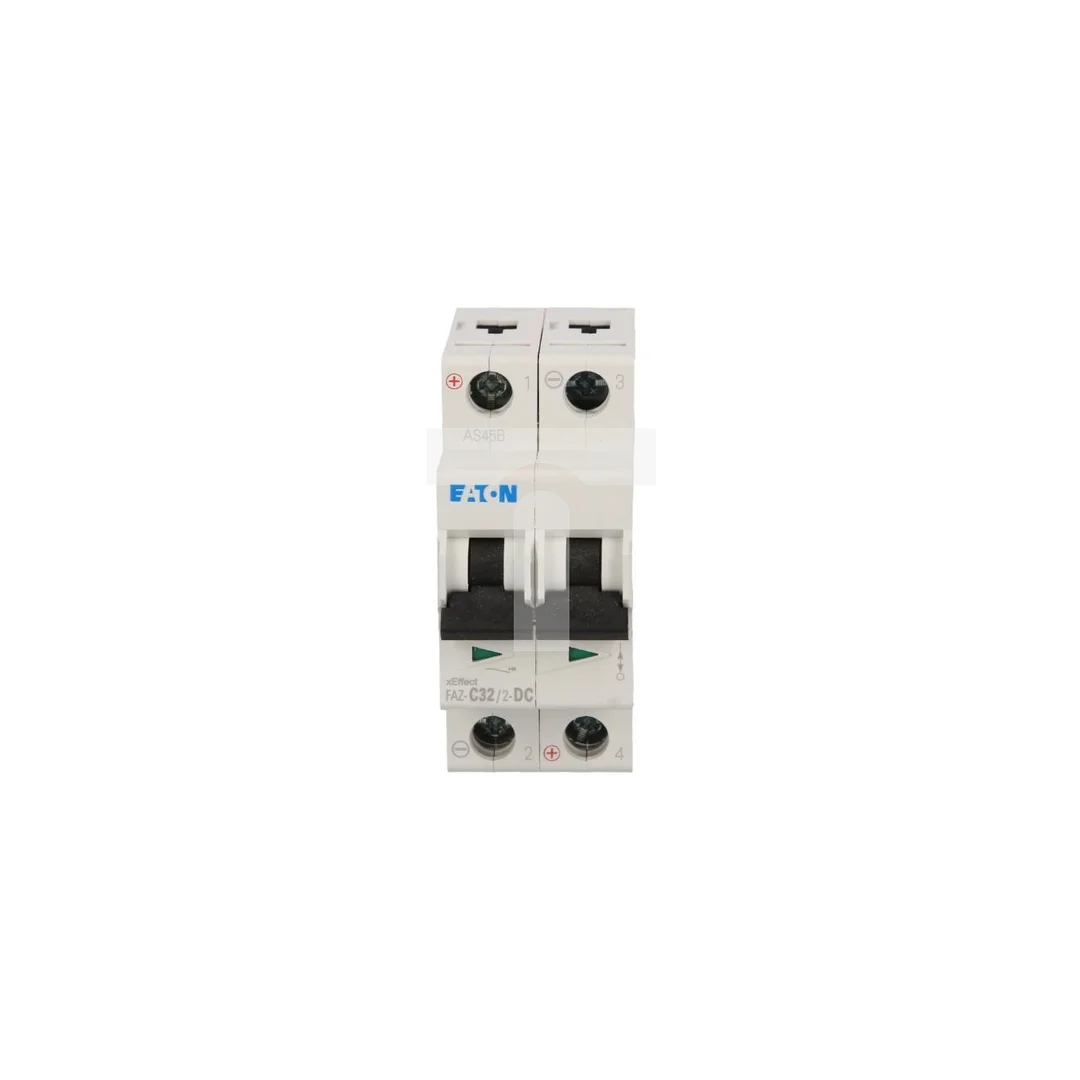

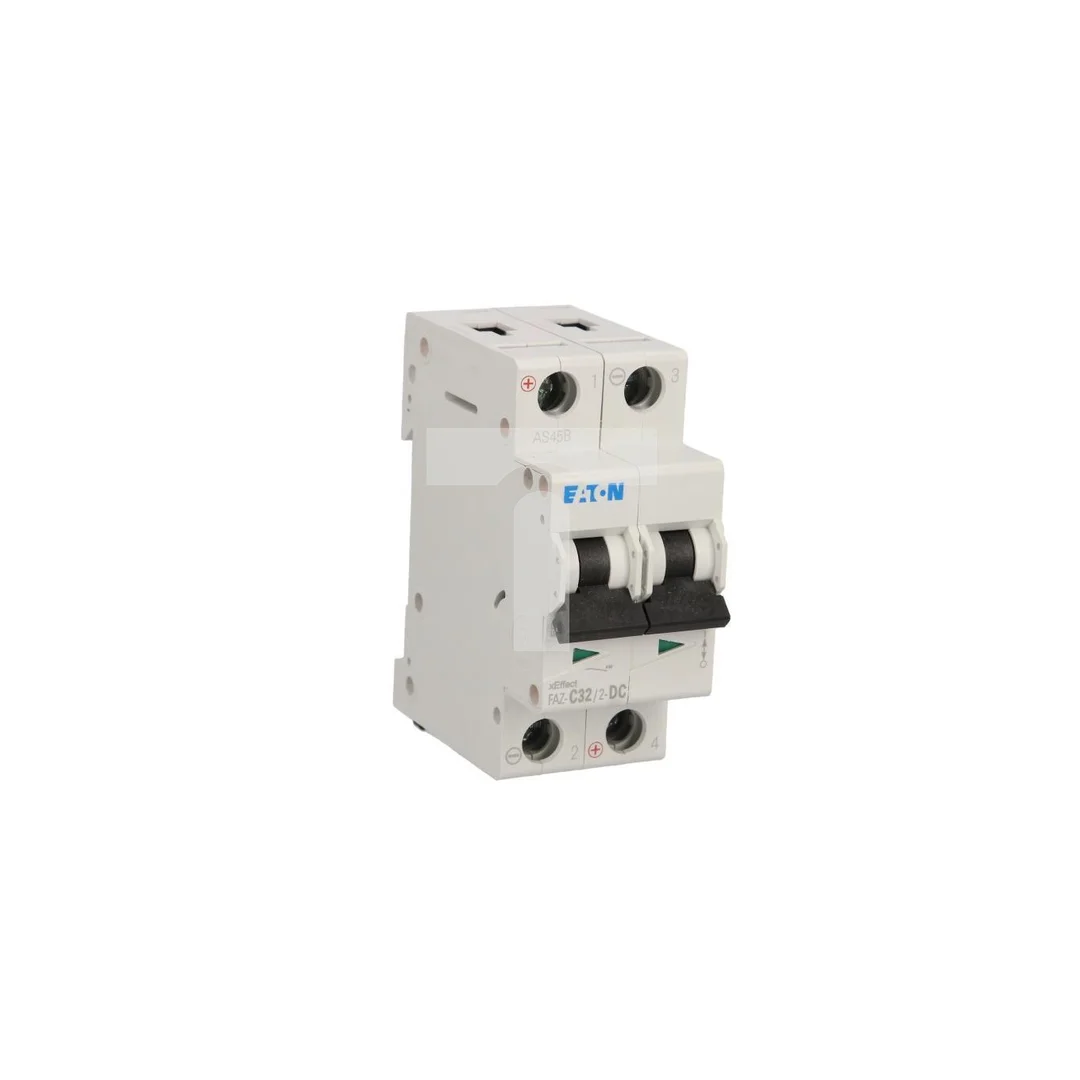

Wyłącznik nadprądowy 2P C 32A 15kA DC FAZ C32/2-DC 279143

Wyłącznik nadprądowy 2P C 32A 15kA DC FAZ C32/2-DC 279143

Dwubiegunowy wyłącznik nadprądowy FAZ C32/2-DC przeznaczony do ochrony obwodów prądu stałego i przemiennego; stosowany jako urządzenie ochronne przed przeciążeniami i zwarciami w instalacjach DC oraz w systemach kombinowanych AC/DC.

Cechy techniczne

• Prąd znamionowy: 32 A.
• Liczba biegunów: 2 (dwubiegunowy).
• Charakterystyka wyzwalania: C (wyzwalanie przy prądach zwarciowych typowych dla obciążeń indukcyjnych i rezystancyjnych).
• Zdolność łączeniowa: 10 kA (znamionowa zwarciowa zdolność łączeniowa według danych technicznych).
• Rodzaj napięcia: AC/DC; częstotliwość pracy dla AC: 50 Hz.
• Wymiary i montaż: szerokość 45 mm (2 moduły), wysokość 80 mm, głębokość zabudowy 71 mm; montaż na szynie DIN.
• Stopień ochrony: IP20 (IP40 po instalacji).
• Zakres temperatur pracy: od -40°C do +75°C.
• Zaciski mechaniczne górne i dolne; dopuszczalne przekroje przewodów: 1 x 25 mm? lub 2 x 10 mm?.
• Jednoczesne rozłączanie bieguna N: nie.
• Klasa ograniczenia energii: 3; szerokość wyrażona liczbą modułów: 2.
• Możliwość dodatkowego wyposażenia: tak (opcje montażowe/akcesoria do rozbudowy układu).

Zastosowanie produktu

• Instalacje fotowoltaiczne i rozdzielnice DC w systemach PV.
• Systemy magazynowania energii (stacje bateryjne) i zasilania awaryjnego.
• Rozdzielnice i szyny zasilające w aplikacjach przemysłowych pracujących w trybie DC lub AC/DC.
• Ochrona obwodów zasilających konwertery, przetwornice i inne urządzenia elektroniki mocy.
• Montaż w szafach rozdzielczych na szynie DIN – jako element ochrony nadprądowej rozdziału zasilania.
