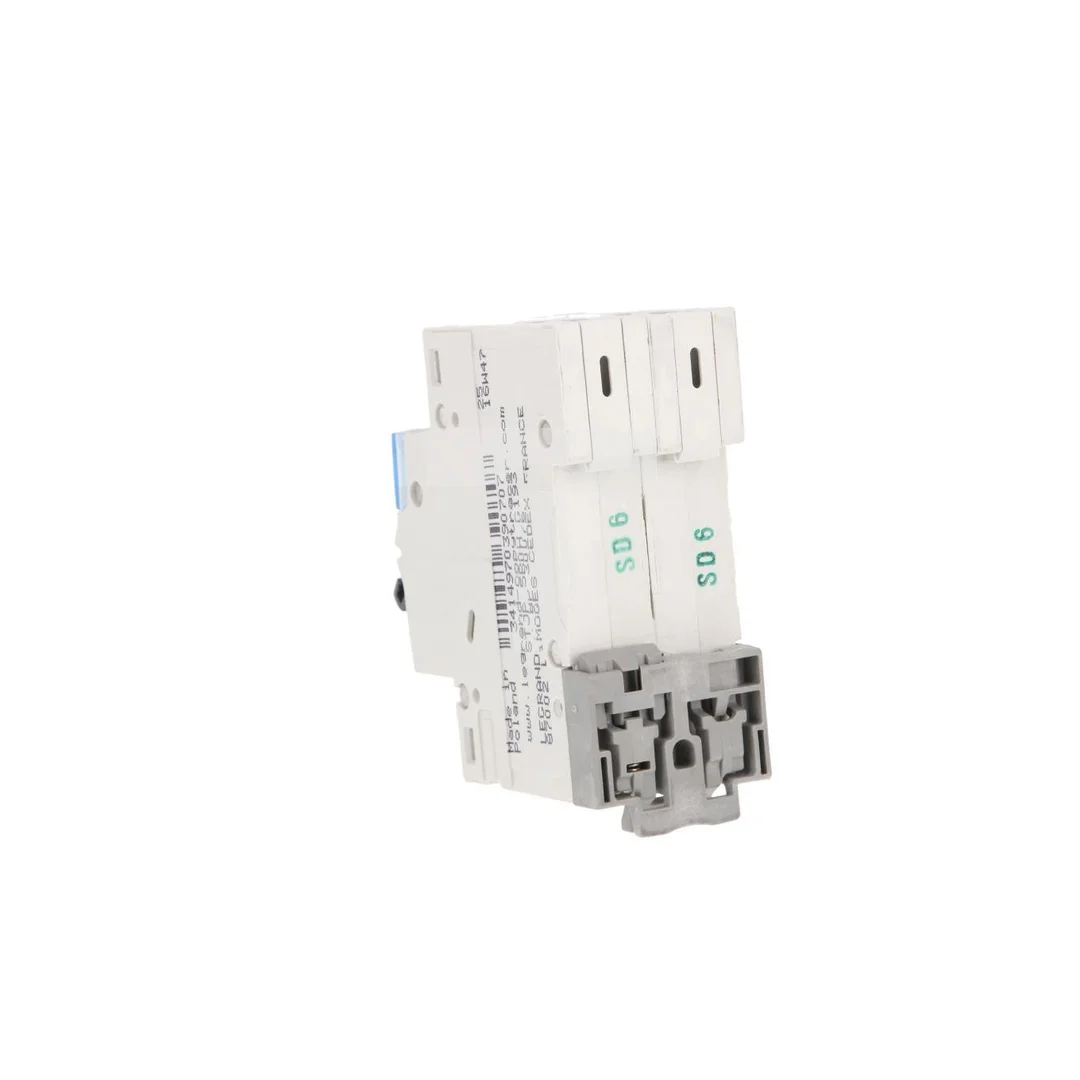

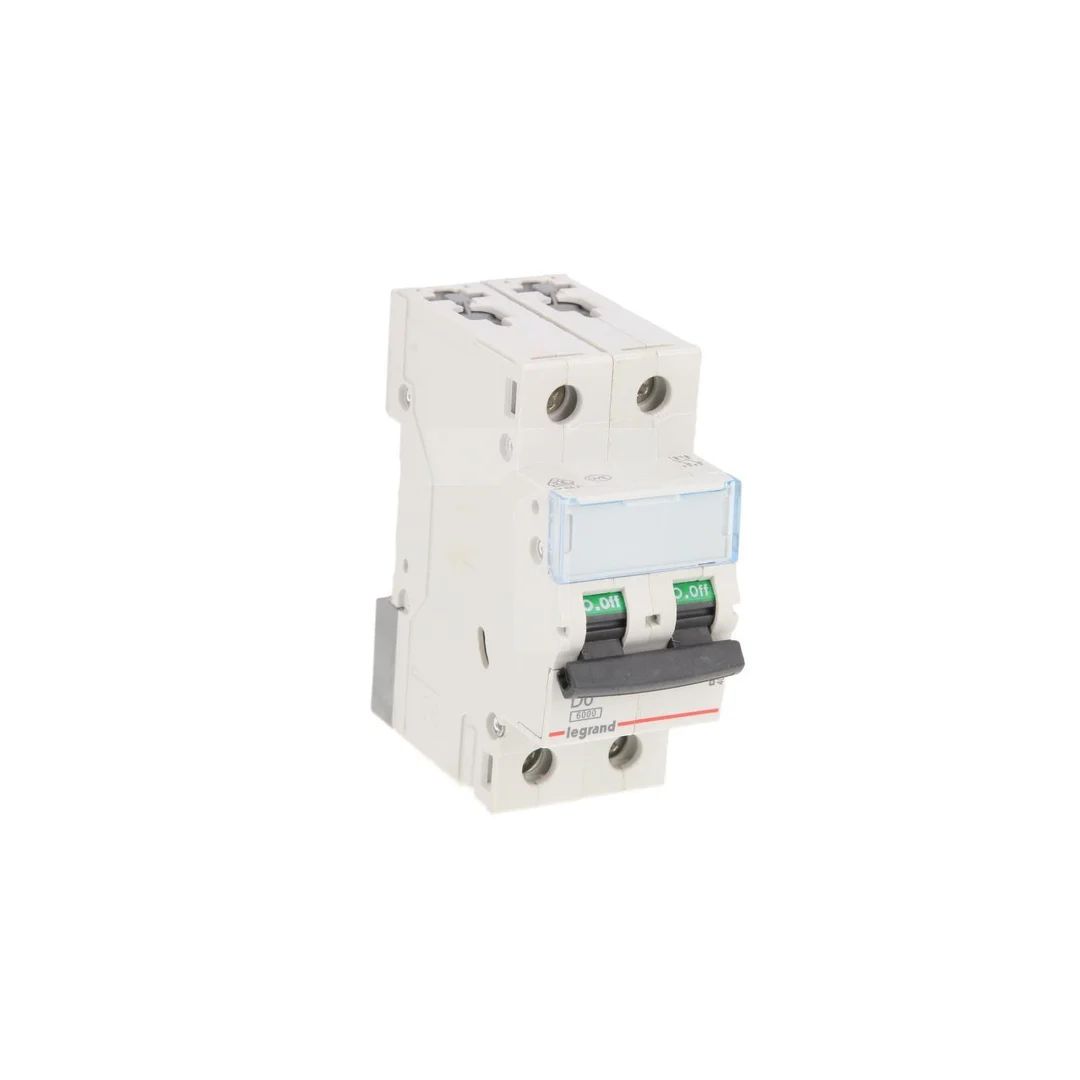

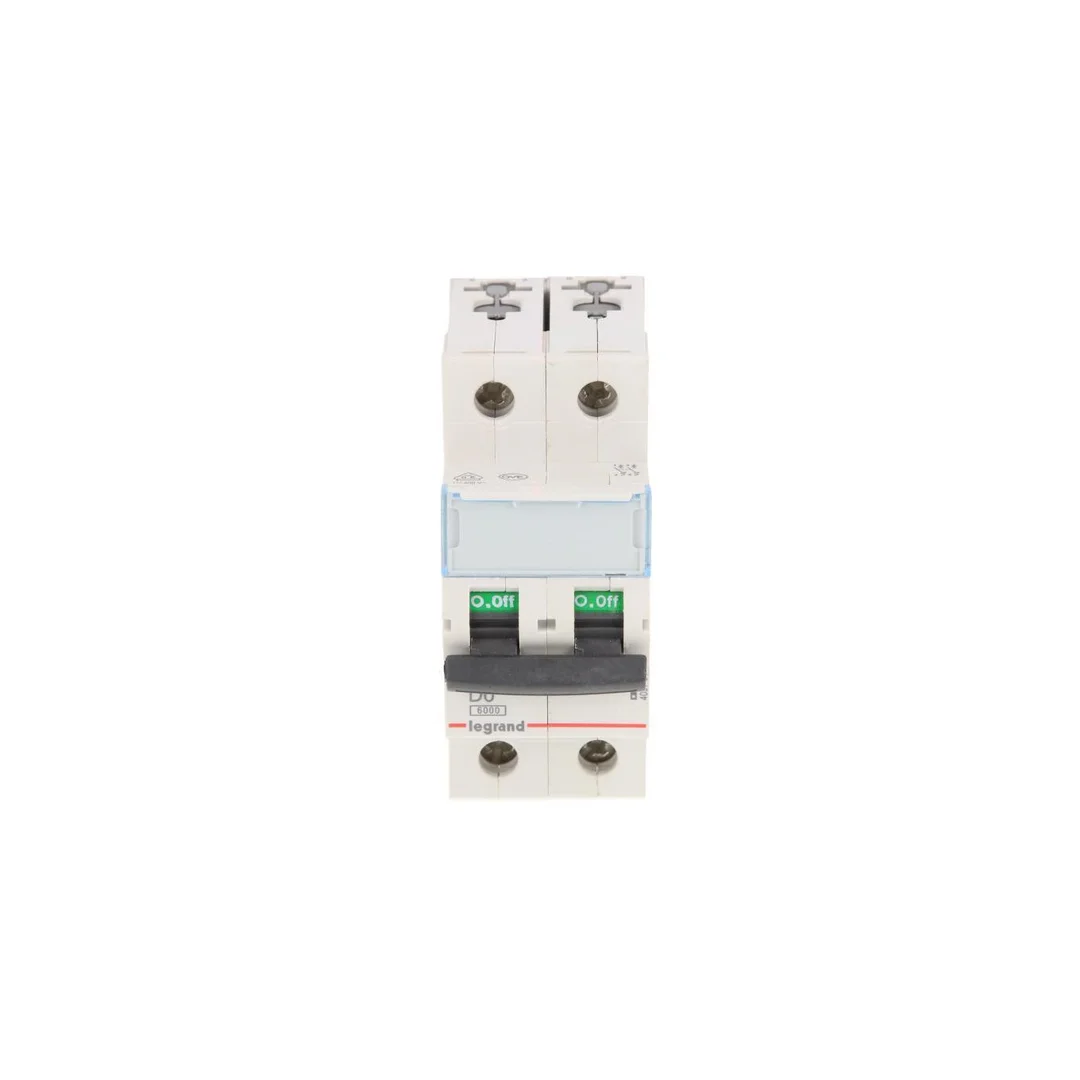

Wyłącznik nadprądowy 2P D 6A 6kA AC S302 TX3 403734

Wyłącznik nadprądowy 2P D 6A 6kA AC S302 TX3 403734

Wyłącznik nadprądowy S302 TX3 2P o charakterystyce D przeznaczony do ochrony obwodów prądu przemiennego (AC). Urządzenie stosowane jest do zabezpieczania obwodów o prądzie znamionowym 6 A w instalacjach przemysłowych i budynkach użyteczności publicznej.

Cechy techniczne

• Liczba biegunów: 2P — rozłączanie fazy (przewód N nie jest rozłączany jednocześnie).
• Charakterystyka wyzwalania: D — wyższa selektywność dla prądów rozruchowych silników i obciążeń indukcyjnych.
• Prąd znamionowy: 6 A; częstotliwość pracy: 50 Hz; rodzaj napięcia: AC.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898 oraz 10 kA wg IEC 60947-2.
• Szerokość montażowa: 2 moduły (moduł 17,5 mm), głębokość zabudowy: 44 mm.
• Stopień ochrony: IP2X — ochrona przed dotykiem palcem.
• Możliwość doposażenia: tak — dostępne opcjonalne styki pomocnicze; przyłączenie możliwe przez szyny grzebieniowe lub sztyftowe.
• Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2. Brak możliwości podłączenia bloków różnicowoprądowych.
• Nowe produkty oznaczone czerwonym numerem referencyjnym (oznaczenie producenta).

Zastosowanie produktu

• Ochrona obwodów zasilających silniki i odbiorniki indukcyjne, gdzie występują wysokie prądy rozruchowe.
• Tablice rozdzielcze i rozdzielnice modułowe w obiektach przemysłowych i usługowych.
• Zabezpieczenie obwodów pomocniczych i sterowniczych wymagających charakterystyki D dla selektywności.
• Instalacje wymagające montażu na szynie DIN z możliwością integracji przez szyny grzebieniowe lub połączenia sztyftowe oraz opcjonalnymi stykami pomocniczymi.
