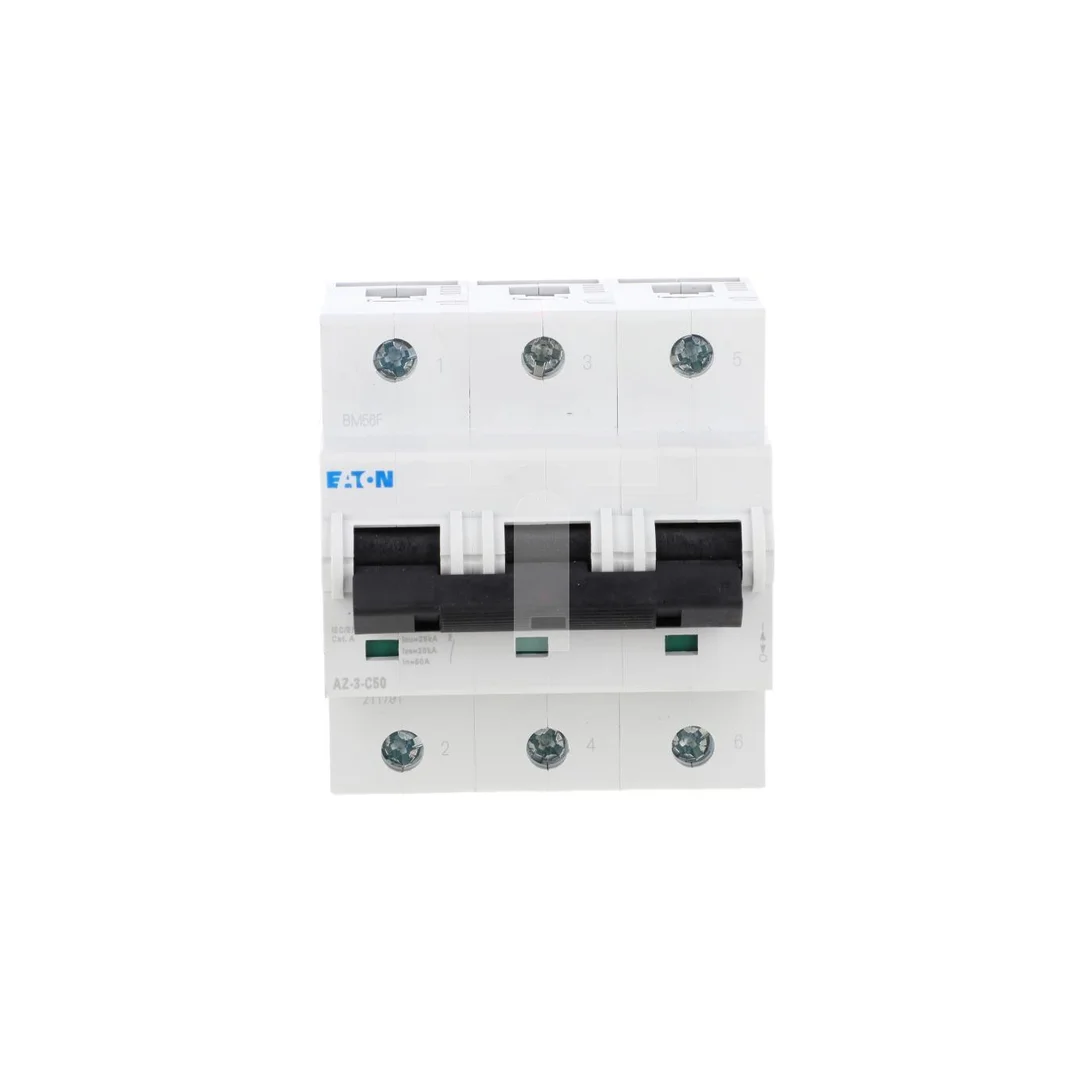

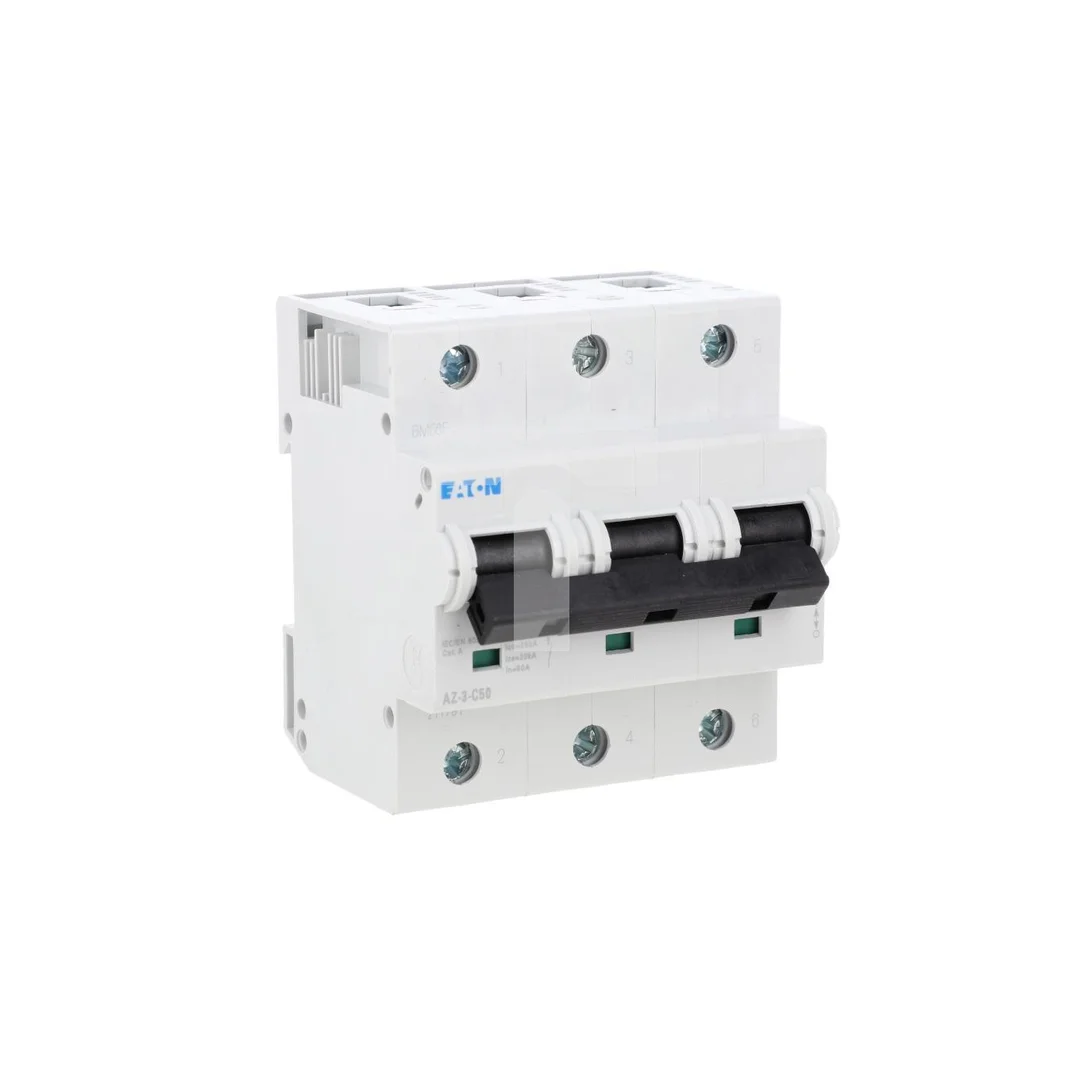

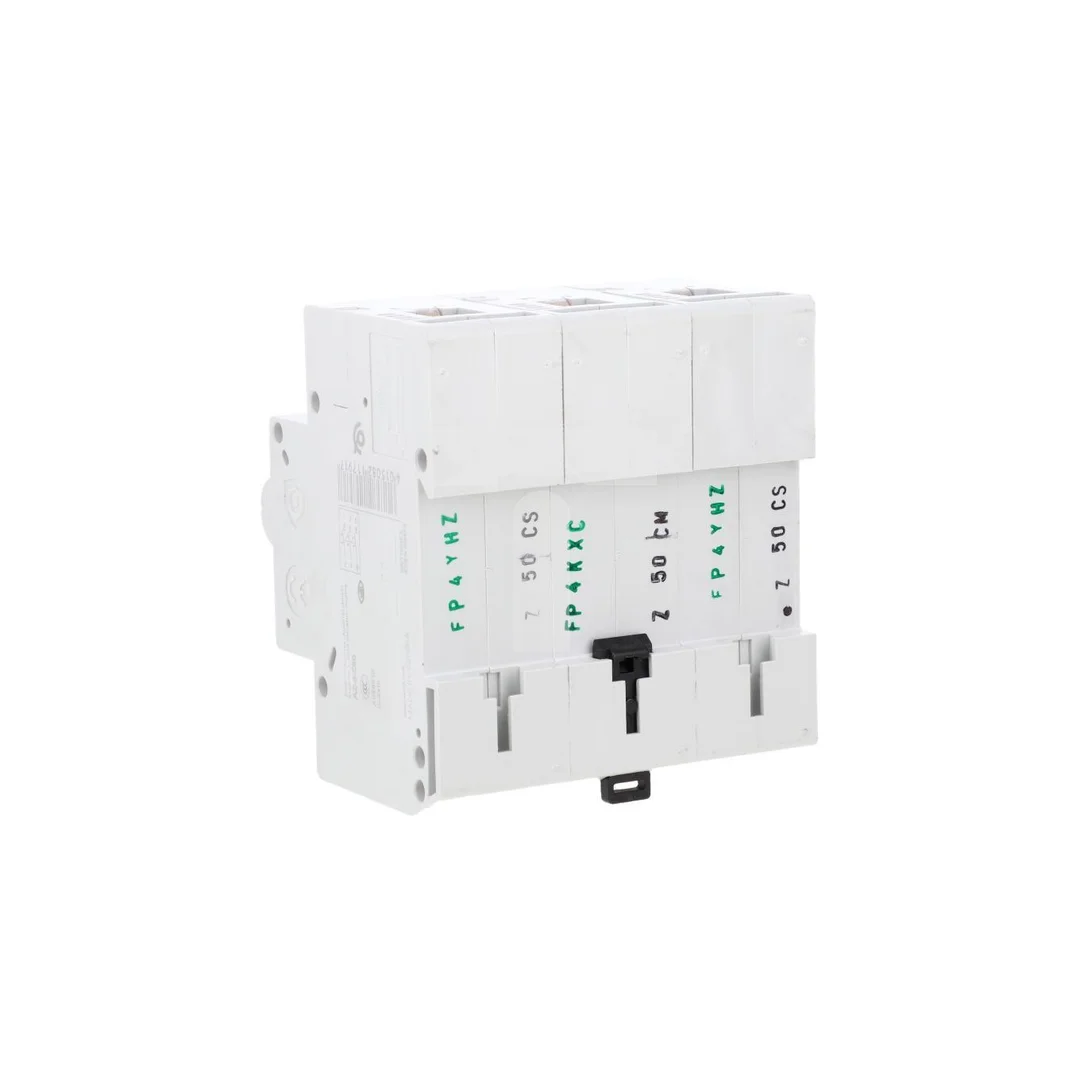

Wyłącznik nadprądowy 3P C 50A 25kA AC AZ-3-C50 211791

Wyłącznik nadprądowy 3P C 50A 25kA AC AZ-3-C50 211791

Trójbiegunowy wyłącznik nadprądowy AZ-3-C50 o charakterystyce C przeznaczony do ochrony obwodów prądowych w instalacjach przemysłowych i budynkowych. Stosowany jako zabezpieczenie przed przeciążeniem i zwarciem w sieciach AC 400 V, 50 Hz.

Cechy techniczne

• Prąd znamionowy: 50 A; charakterystyka wyzwalania: C.
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz.
• Liczba biegunów: 3 (liczba biegunów całkowita: 3); biegun N nie jest rozłączany jednocześnie.
• Znamionowa zdolność łączeniowa: 25 kA wg IEC/EN 60947-2.
• Maksymalne zabezpieczenie: 200 A (zakres stosowania zabezpieczeń pomocniczych).
• Zakres temperaturowy pracy: -25 °C do 55 °C.
• Przyłącza przewodów: 2,5 ÷ 50 mm?; montaż na szynie DIN.
• Stopień ochrony: IP20 (możliwość uzyskania IP40 po zabudowie); szerokość: 3 moduły; głębokość wbudowania: 75 mm.
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Możliwość dodatkowego wyposażenia: tak (możliwa rozbudowa o akcesoria zgodne z serią).

Zastosowanie

• Ochrona rozdzielnic głównych i pomocniczych w obiektach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów silnikowych i obwodów z umiarkowanymi prądami rozruchu (charakterystyka C).
• Stosowanie w instalacjach zasilających 400 V AC, 50 Hz — linie zasilające, odgałęzienia i obwody odbiorcze.
• Integracja w szafach sterowniczych i rozdzielniach wymagających zdolności łączeniowej 25 kA oraz montażu na szynie DIN.
• Uwagi projektowe: brak jednoczesnego rozłączania bieguna N należy uwzględnić przy projektowaniu układu neutralnego.
