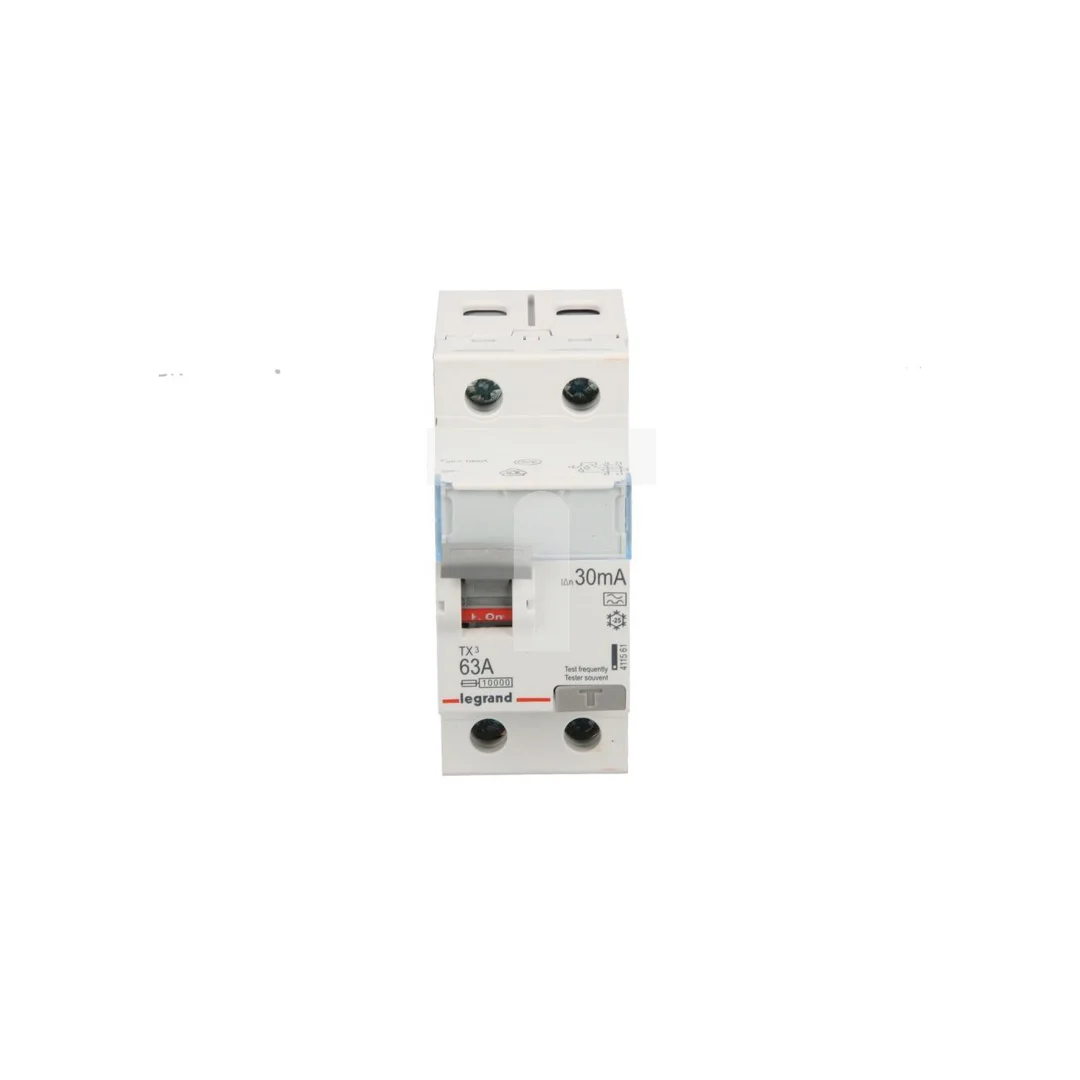

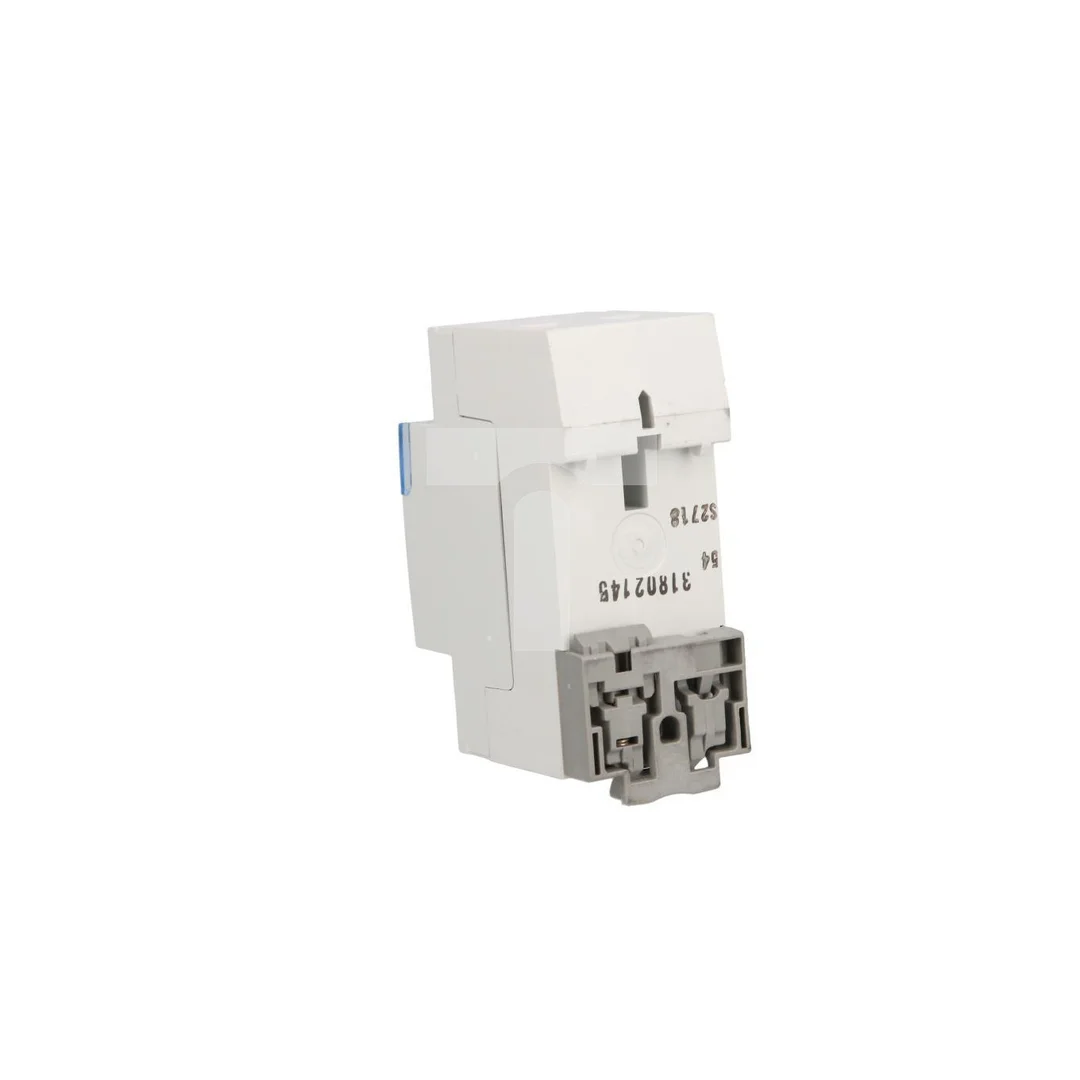

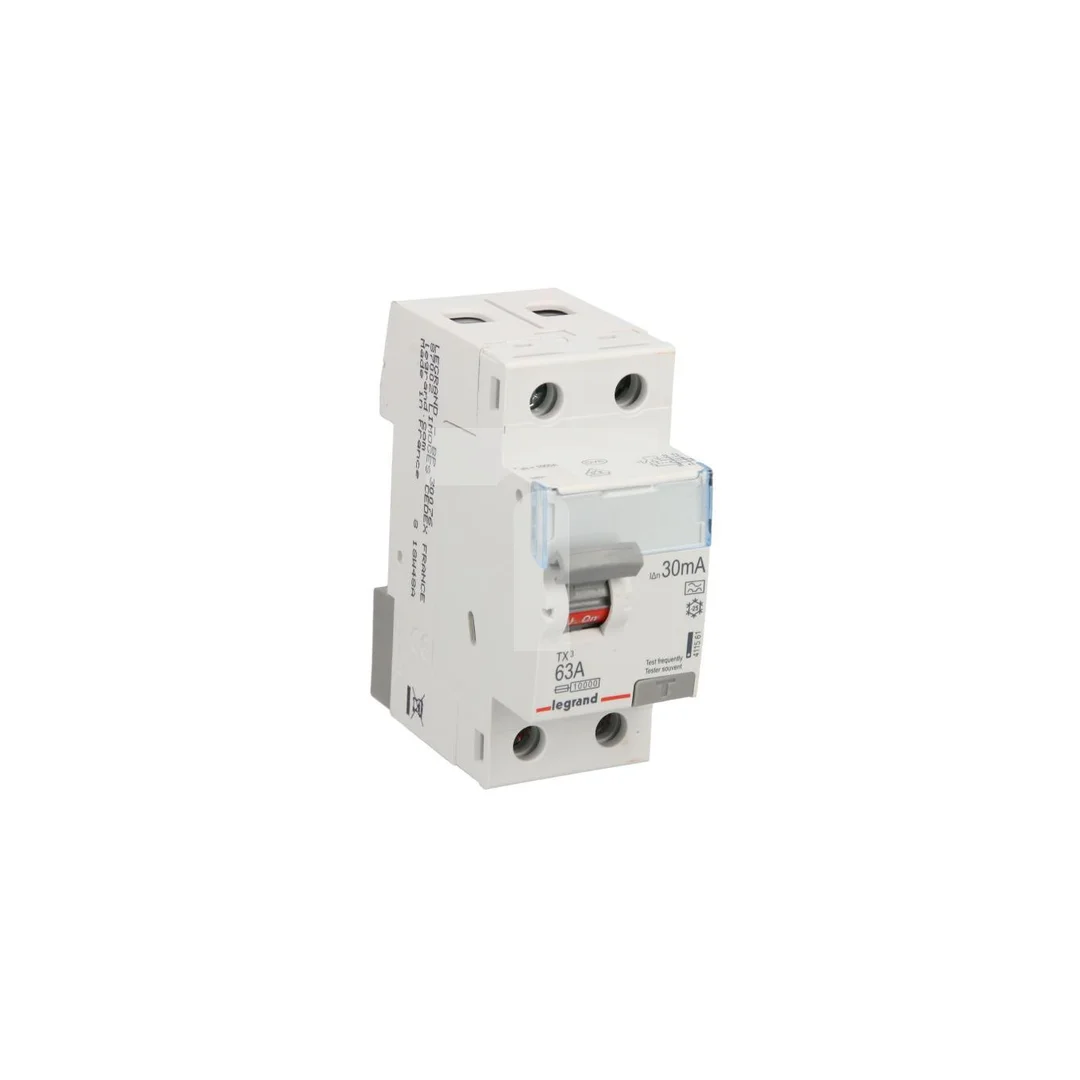

Wyłącznik różnicowoprądowy 2P 63A 0,03A typ A P302 TX3 411561

Wyłącznik różnicowoprądowy 2P 63A 0,03A typ A P302 TX3 411561

Dwubiegunowy wyłącznik różnicowoprądowy P302 TX3 typ A przeznaczony do ochrony obwodów jednofazowych 230 V przed skutkami prądów upływowych; stosowany w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych tam, gdzie występują urządzenia generujące prądy pulsujące stałe.

Cechy techniczne

• Liczba biegunów: 2 (L + N) — przeznaczony do instalacji 230 V.
• Prąd znamionowy In: 63 A.
• Znamionowy prąd różnicowy: 0,03 A (30 mA) — detekcja do zastosowań ochrony przeciwporażeniowej.
• Czułość: typ A — wykrywa prądy sinusoidalne oraz prądy pulsujące stałe (pulsujące składowe DC).
• Częstotliwość znamionowa: 50 Hz.
• Znamionowa zdolność łączeniowa: 10 kA.
• Odporność na udar prądowy (impuls): 0,25 kA.
• Wymiar obudowy zgodnie z DIN 43880: 2 (szerokość odpowiada 2 modułom, 17,5 mm każdy).
• Głębokość wbudowania: 44 mm; stopień ochrony: IP2X.
• Ochrona selektywna: brak (wyłącznik nie jest selektywny).
• Możliwość dodatkowego wyposażenia: tak — przyłącza szyn grzebieniowych lub sztyftowych; opcjonalne styki pomocnicze.
• Wyzwalanie krótkotrwałe: brak (nie dotyczy).

Zastosowanie produktu

• Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i budynkach użyteczności publicznej (gniazda, oświetlenie).
• Instalacje z urządzeniami elektronicznymi i przetwornicami (zasilacze impulsowe, falowniki, sprzęt AGD z elektroniką) — gdzie występują prądy pulsujące DC wymagane do detekcji typu A.
• Tablice rozdzielcze w instalacjach komercyjnych oraz lekkiego przemysłu, montaż w systemach szynowych z możliwością rozbudowy o styki pomocnicze.
• Zastosowania wymagające ochrony przeciwporażeniowej oraz ograniczenia ryzyka pożarowego spowodowanego upływami prądu przy obciążeniach nieliniowych.
