Opis

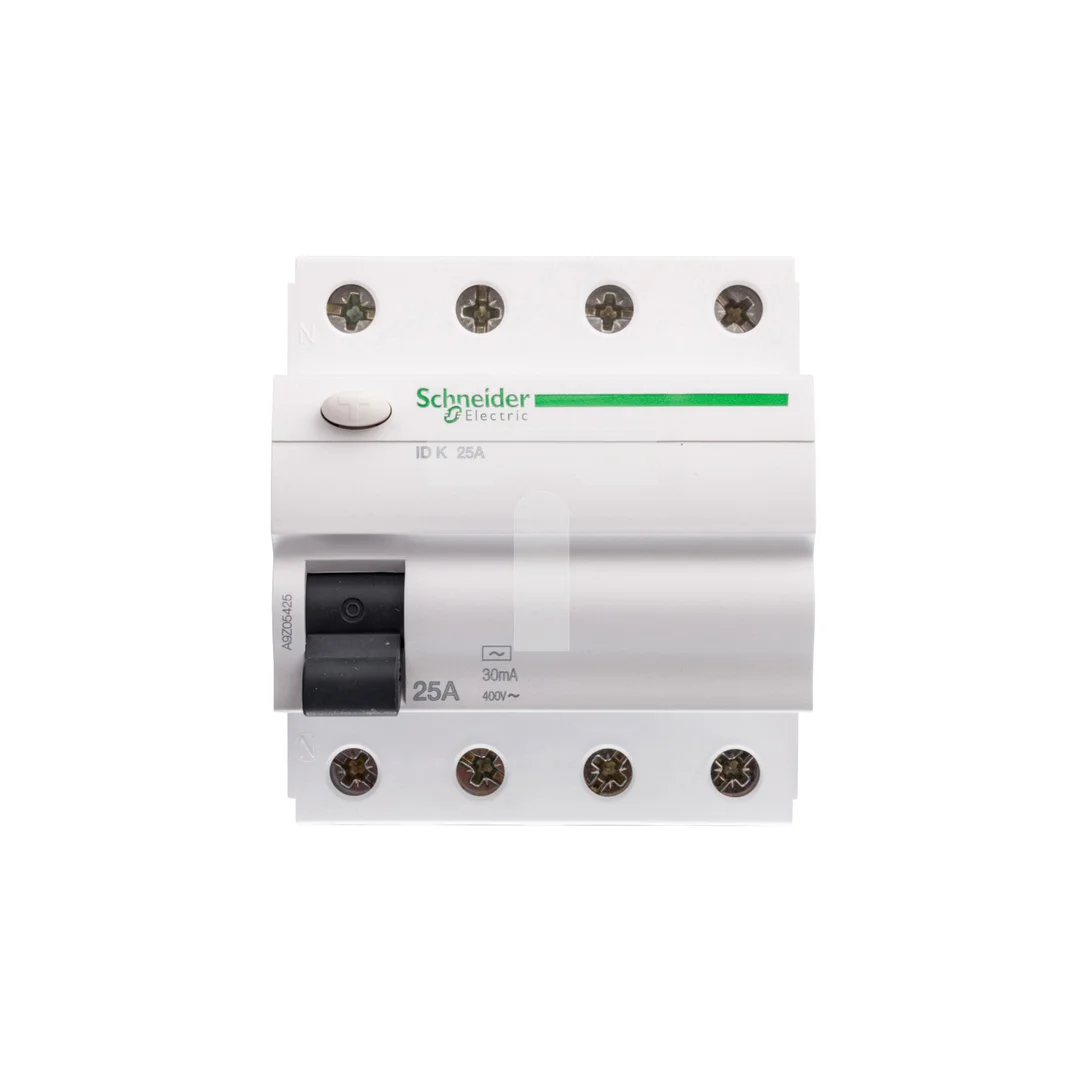

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ AC ID K A9Z05425
Wyłącznik różnicowoprądowy 4-biegunowy o prądzie znamionowym 25 A i czułości 30 mA, przeznaczony do ochrony przeciwporażeniowej obwodów trójfazowych. Montowany na szynie DIN, stosowany w instalacjach mieszkaniowych, komercyjnych oraz lekkim przemyśle.
Cechy techniczne
- Prąd znamionowy: 25 A
- Liczba biegunów: 4 (4P)
- Znamionowy prąd różnicowy (czułość): 0,03 A (30 mA)
- Typ: AC — wykrywa prąd różnicowy o przebiegu sinusoidalnym; nie zalecany tam, gdzie występują składowe stałe
- Napięcie pracy: 380–415 V, częstotliwość 50/60 Hz
- Znamionowa zdolność łączeniowa: 0,5 kA
- Szerokość: 8 modułów (zgodnie z DIN 43880), głębokość wbudowania: 69,5 mm
- Stopień ochrony: IP20
- Trwałość mechaniczna: do 5000 cykli; trwałość elektryczna: do 2000 cykli (AC-1)
- Czas reakcji: bezzwłoczny
- Ochrona selektywna: nie; wyzwalanie krótkozwłoczne: nie
- Montaż: szyna DIN; możliwość dodatkowego wyposażenia (dostępne akcesoria montażowe/łączeniowe)
- Instrukcje bezpieczeństwa: instalacja, konserwacja i wymiana wyłącznie przez wykwalifikowanego elektryka; przed pracami odłączyć zasilanie i sprawdzić brak napięcia; nie naprawiać urządzenia; sprawdzić stan po rozpakowaniu
Zastosowanie
- Ochrona przeciwporażeniowa obwodów trójfazowych w instalacjach mieszkaniowych i biurowych
- Zabezpieczenie obwodów oświetlenia i gniazd w rozdzielnicach i szafach rozdzielczych
- Stosowanie w instalacjach komercyjnych i lekkim przemyśle, gdzie wymagane jest wykrycie upływów prądu sinusoidalnego
- Niezalecany do obwodów z istotnymi składowymi stałymi pulsującymi (np. niektóre zasilacze, ładowarki EV) — w takich przypadkach stosować urządzenia o innym typie czułości
