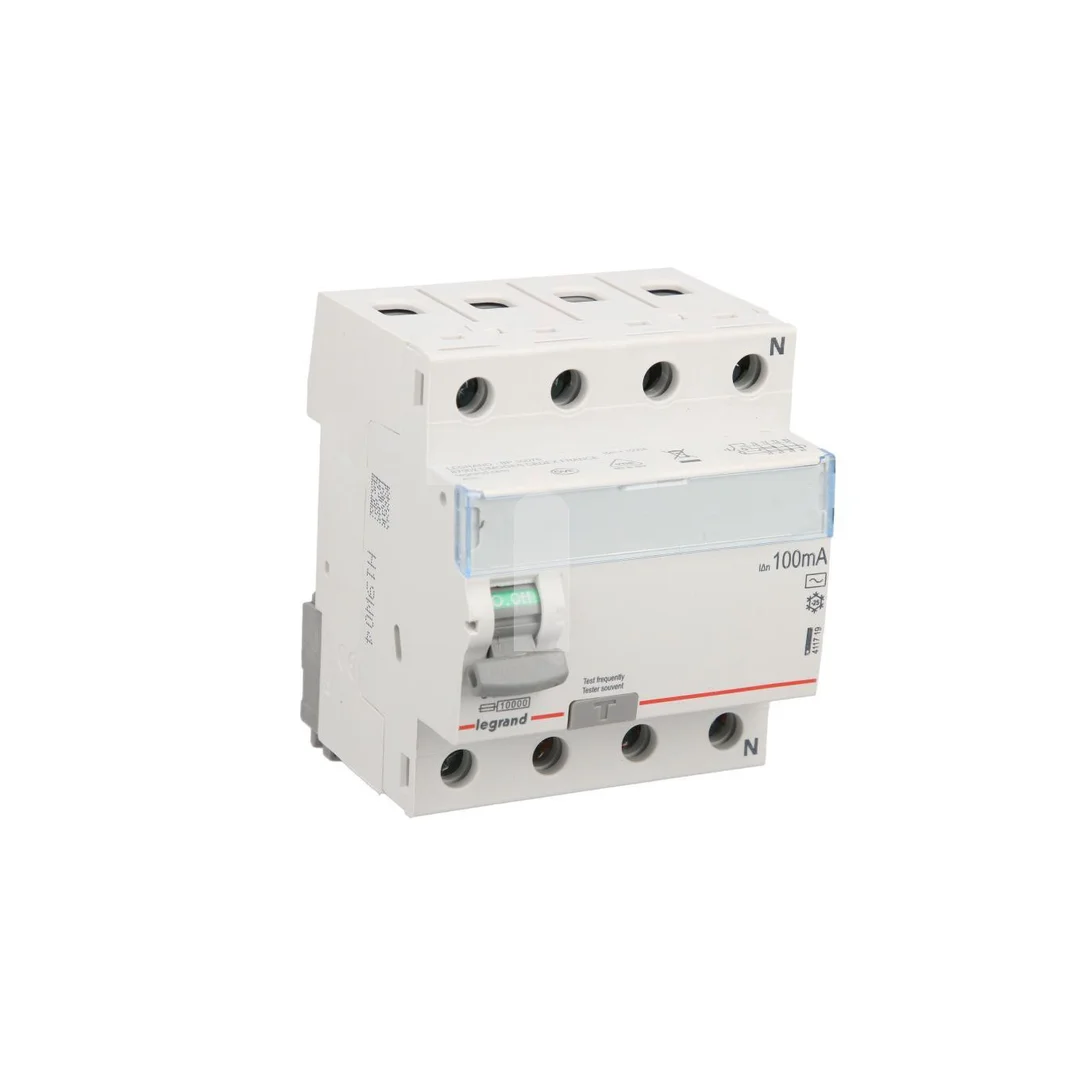

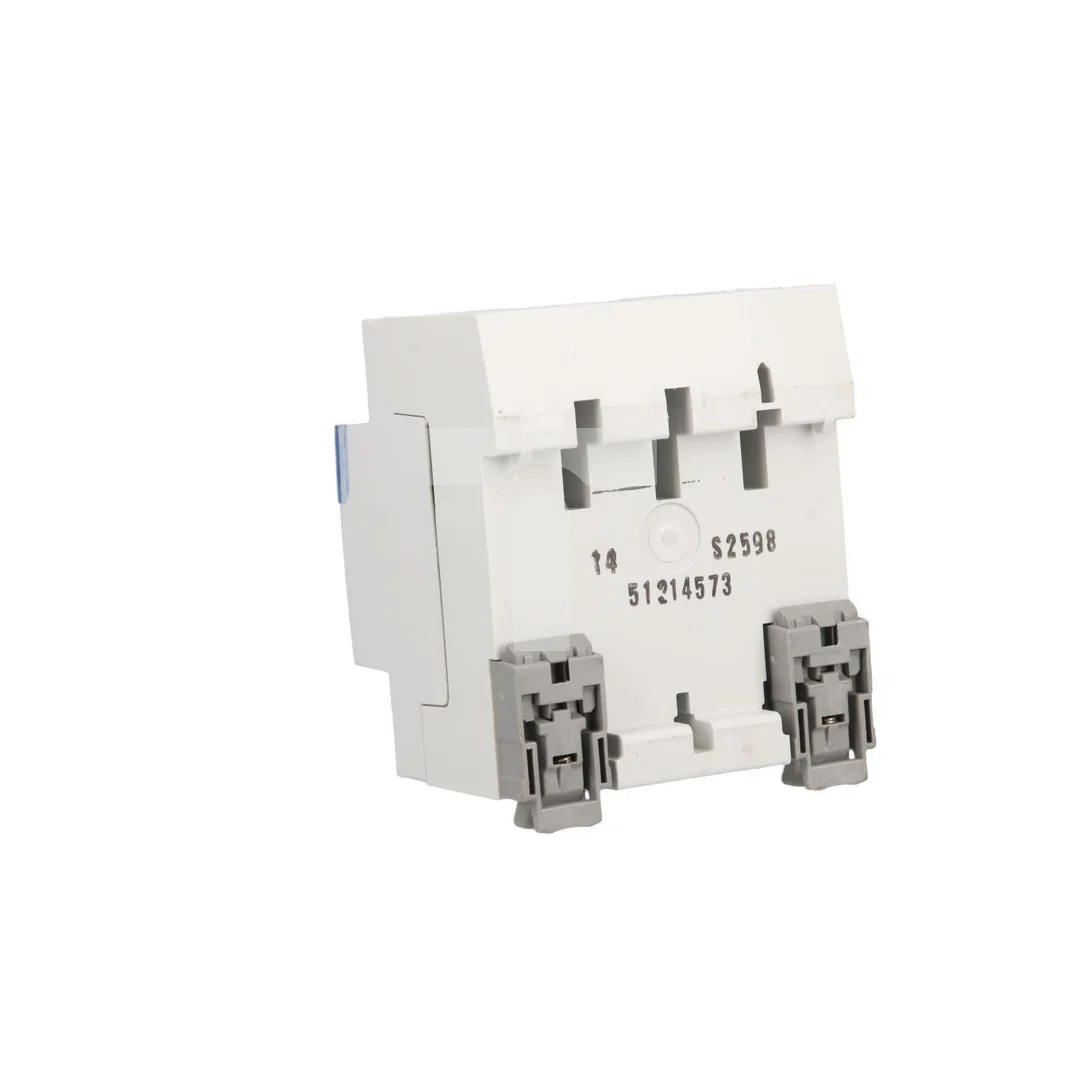

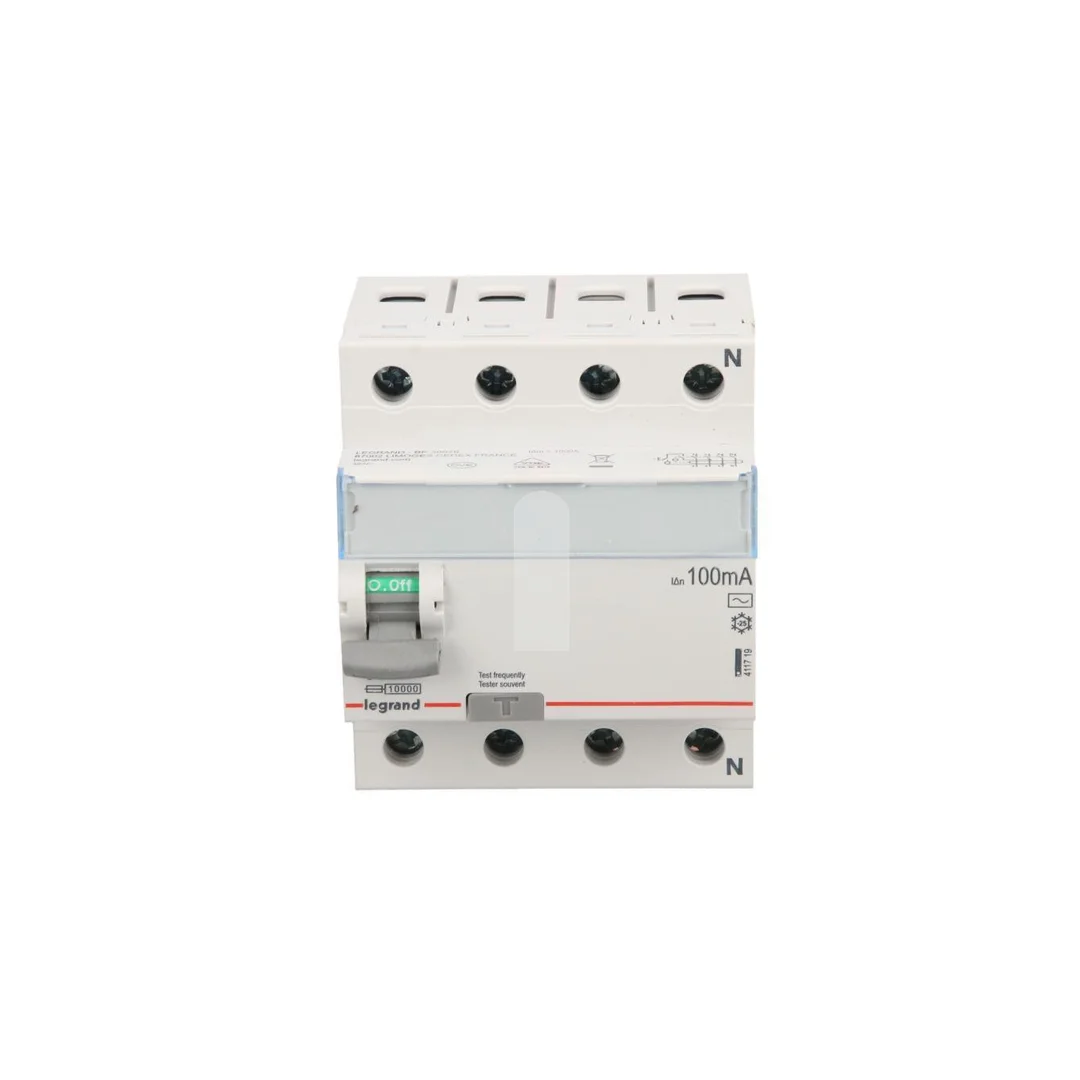

Wyłącznik różnicowoprądowy 4P 63A 0,1A typ AC P304 TX3 411719
Czterobiegunowy wyłącznik różnicowoprądowy typ AC przeznaczony do ochrony instalacji trójfazowych 400 V przed upływami prądu sinusoidalnego. Stosowany w rozdzielnicach niskiego napięcia do zabezpieczenia obwodów o prądzie znamionowym do 63 A.
Cechy techniczne
- Typ czułości: AC — detekcja prądów różnicowych o przebiegu sinusoidalnym (nie wykrywa pulsujących składowych stałych)
- Prąd znamionowy: 63 A
- Znamionowy prąd różnicowy (I?n): 0,1 A (100 mA)
- Liczba biegunów: 4 (układ 3N~ 400 V)
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy: 0,25 kA
- Wymiar obudowy zgodnie z DIN 43880: 4 moduły
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X (ochrona przed dotykiem palcem)
- Funkcje dodatkowe: możliwość doposażenia (akcesoria serii DX3), brak wyzwalania krótkozwłocznego, brak ochrony selektywnej
- Przyłącza: kompatybilny z szynami grzebieniowymi lub sztyftowymi
Zastosowanie produktu
- Ochrona przed porażeniem i wykrywanie upływów w instalacjach trójfazowych 3N~ 400 V o prądzie znamionowym do 63 A
- Zabezpieczenie obwodów zasilających maszyny i rozdzielnice budynkowe, tam gdzie wymagane jest wykrywanie prądów sinusoidalnych
- Stosowanie w instalacjach przemysłowych i komercyjnych; montaż na listwie DIN z wykorzystaniem szyn grzebieniowych lub sztyftów
- Niezalecany do obwodów z urządzeniami generującymi prądy pulsujące stałe (np. niektóre przetwornice, ładowarki) ze względu na typ AC
