Opis

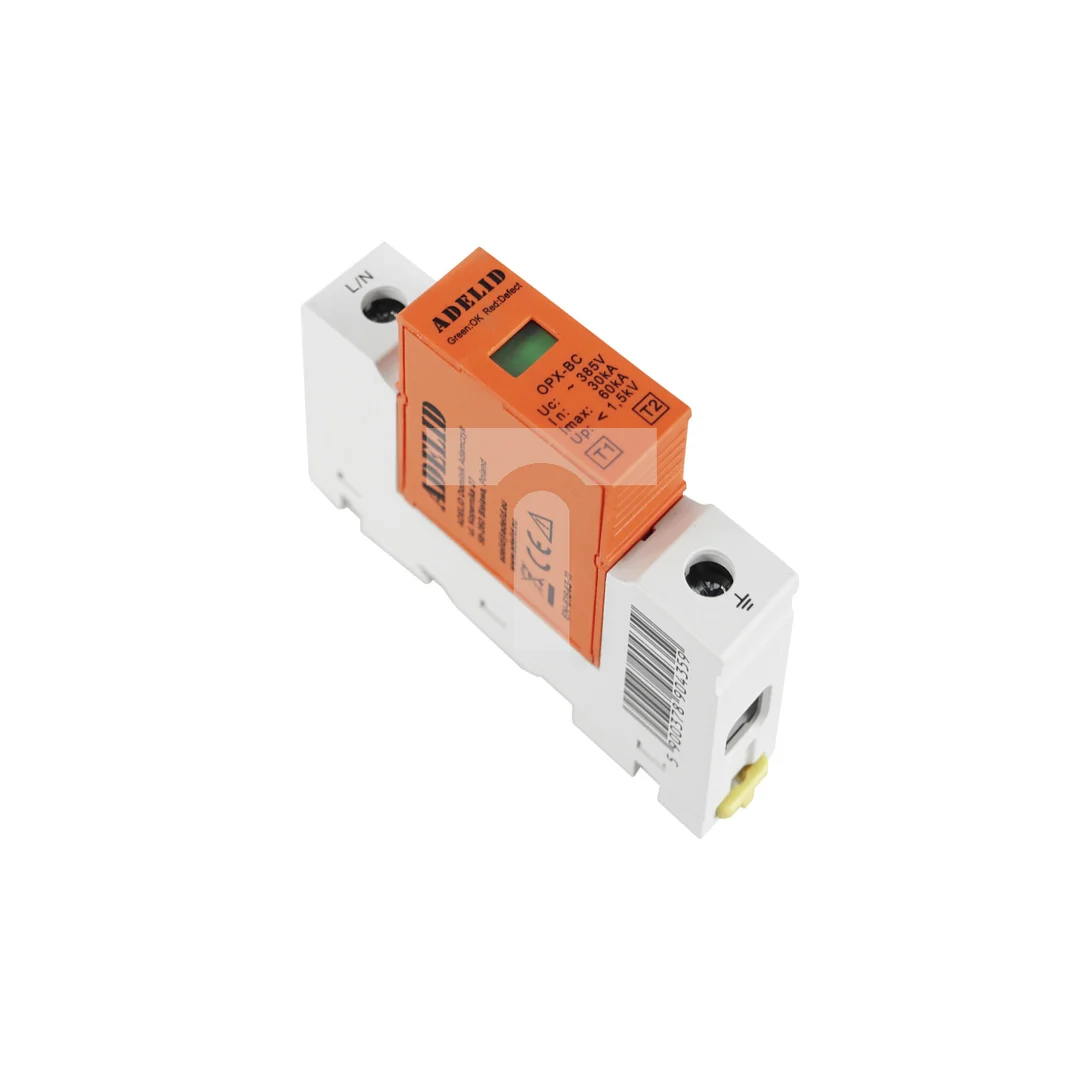

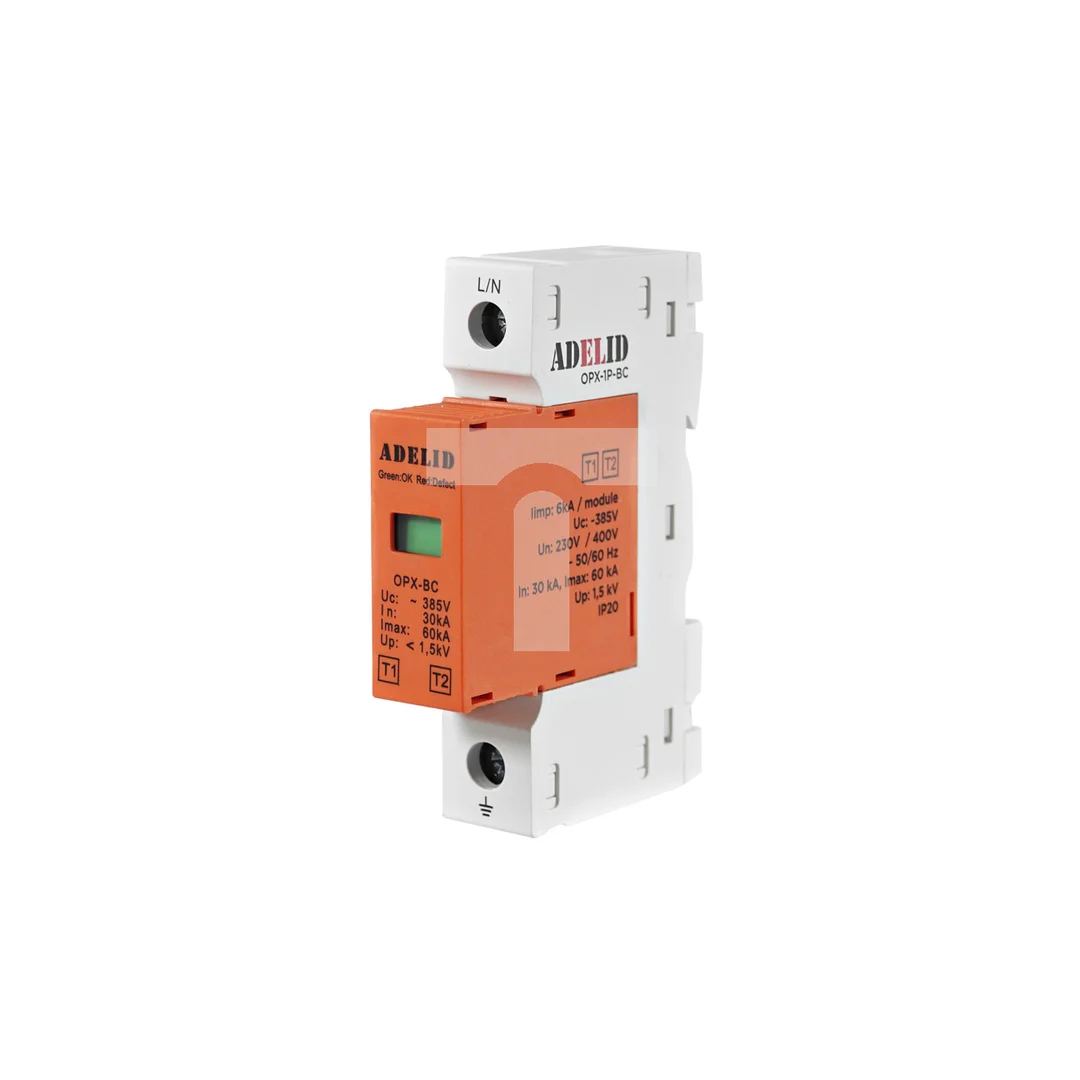

Ochronnik przeciwprzepięciowy 1-polowy, 1-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.

Nr katalogowy: OPX-1P-B+C

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu nastęczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

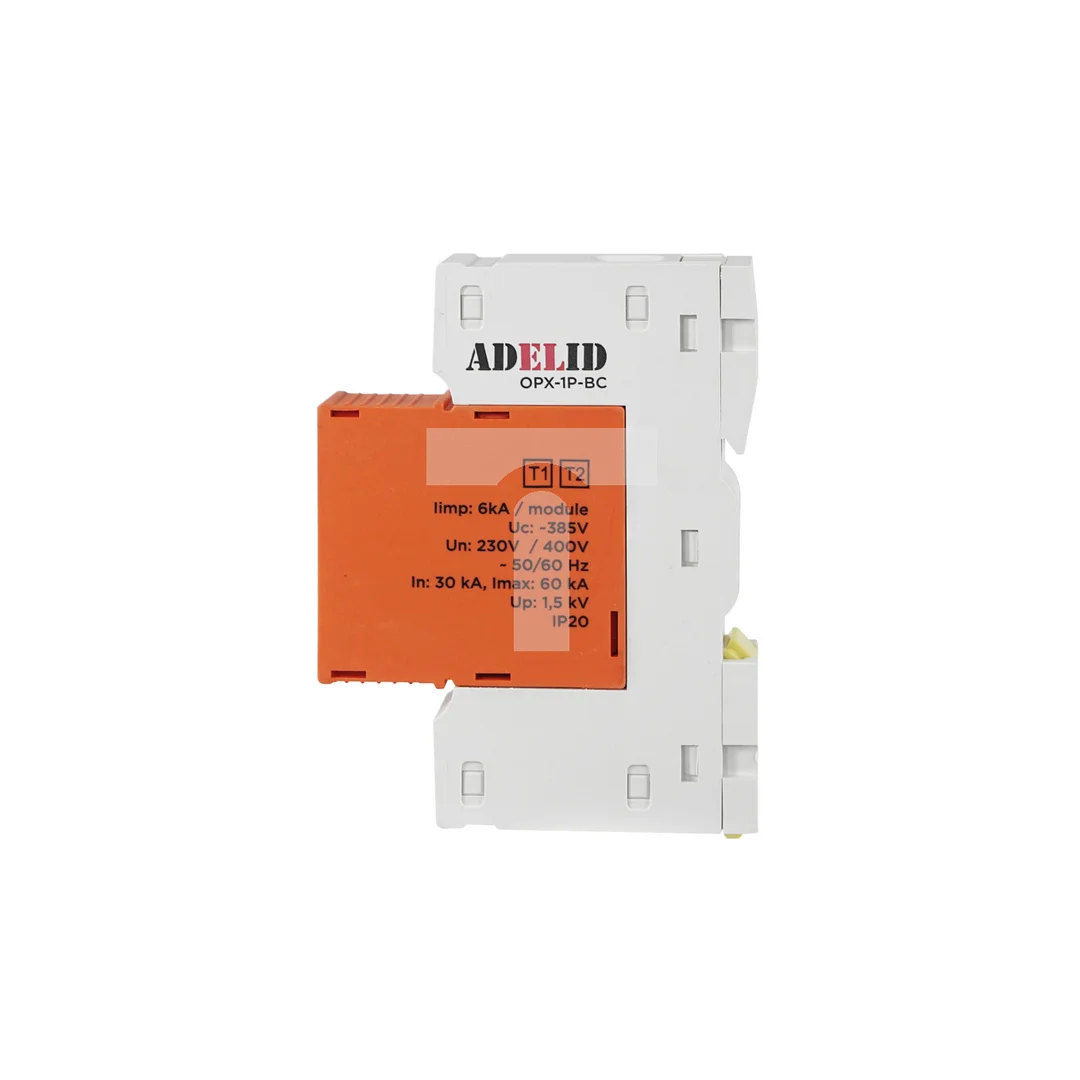

Dane techniczne:

• Klasa ochrony: B+C (I+II)
• Ilość pól: 1
• Prąd próbny In: 30kA
• Prąd MAX Imax: 60kA
• Uc: 385V,
• Un: 230V / 400V 50/60Hz
• Up: <1,5kV
• Imp: 6kA/ module,
• Certyfikat CE

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,
• czerwony – brak ochrony.
