Opis

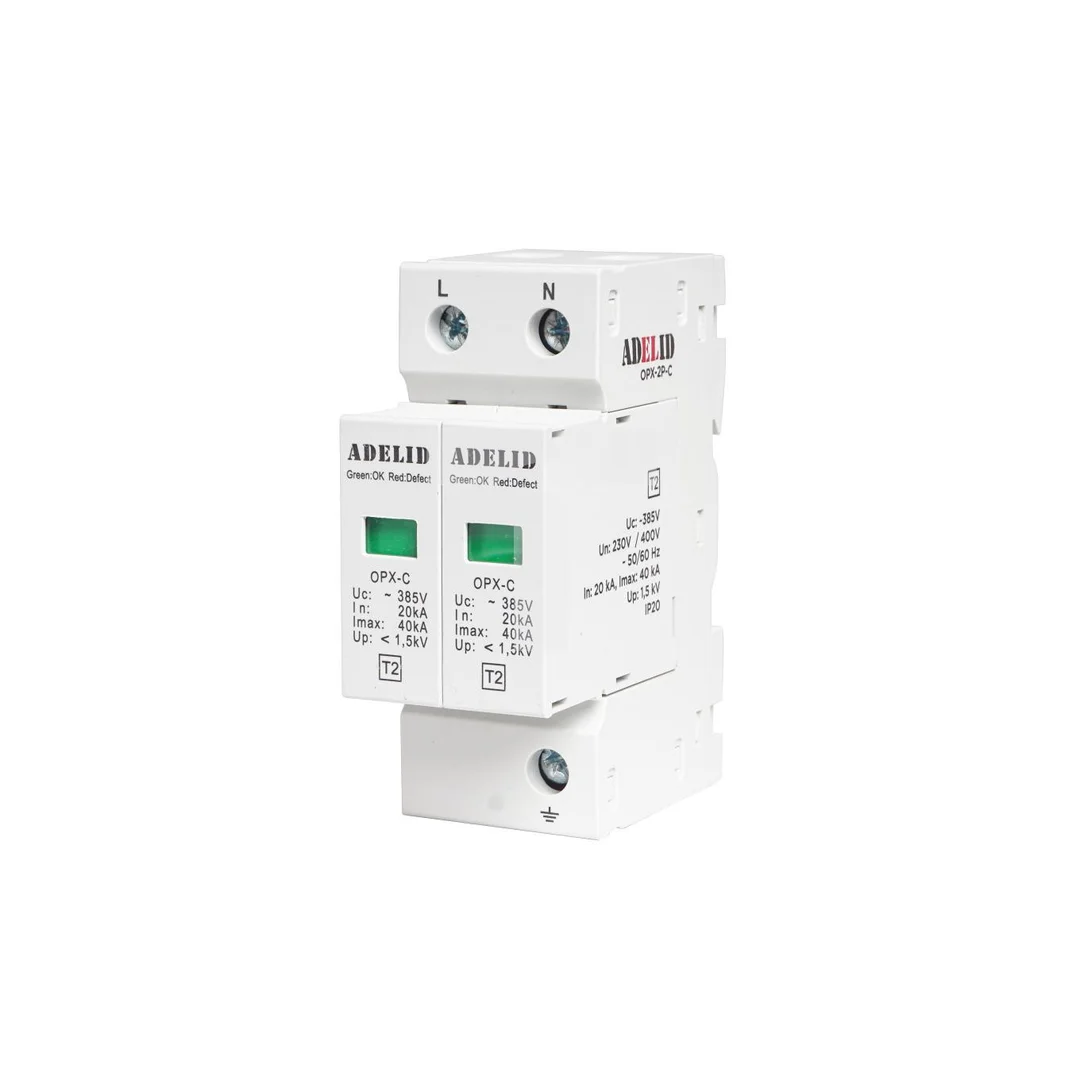

Ochronnik przeciwprzepięciowy 2-polowy, klasa C, 20-40 kA, do montażu na szynę TH35, marki Adelid.
Kod produktu: OPX-2P-C
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.
Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ograniczniki typu 2 (dawnej klasy C) chronią instalację elektryczną przed skutkami przepięć, powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Chodzi przede wszystkim o załączanie urządzeń elektrycznych, takich jak silniki, transformatory czy też spawarki. Ograniczniki te redukują również przepięcia, które występują w wyniku zadziałania zabezpieczeń instalacji.

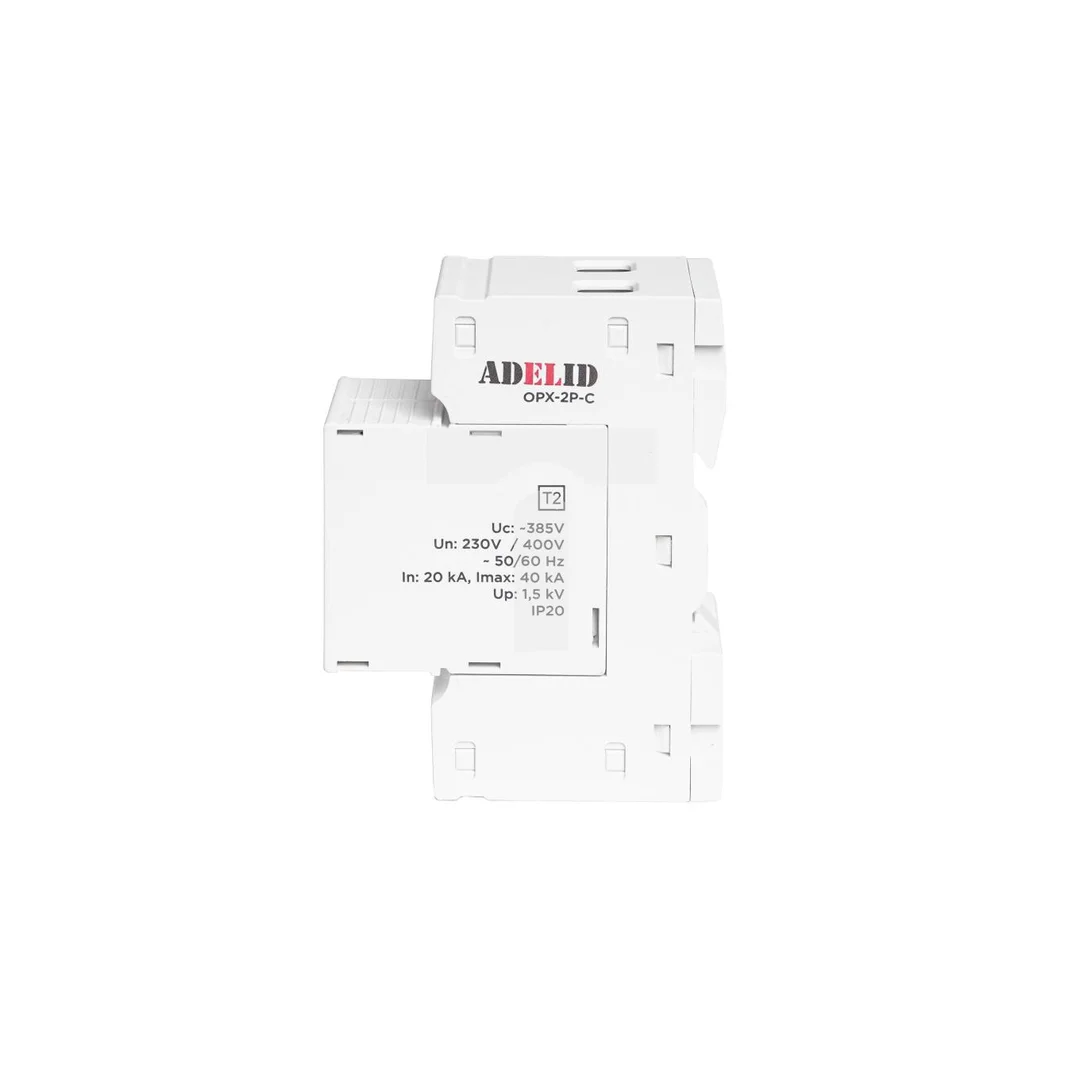

Dane techniczne:
-
Klasa ochrony: C (II)
-
Ilość pól: 2 (1F+N)
-
Prąd próbny In: 20kA
-
Prąd MAX Imax: 40kA
-
Uc: 385V
-
Up: <1,5kV
-
Certyfikat CE.
Warunki montażu i pracy:
-
Wilgotność względna powietrza nie przekracza 95%,
-
Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
-
Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
-
Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
-
Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
-
Instalacja na szynę TH35.

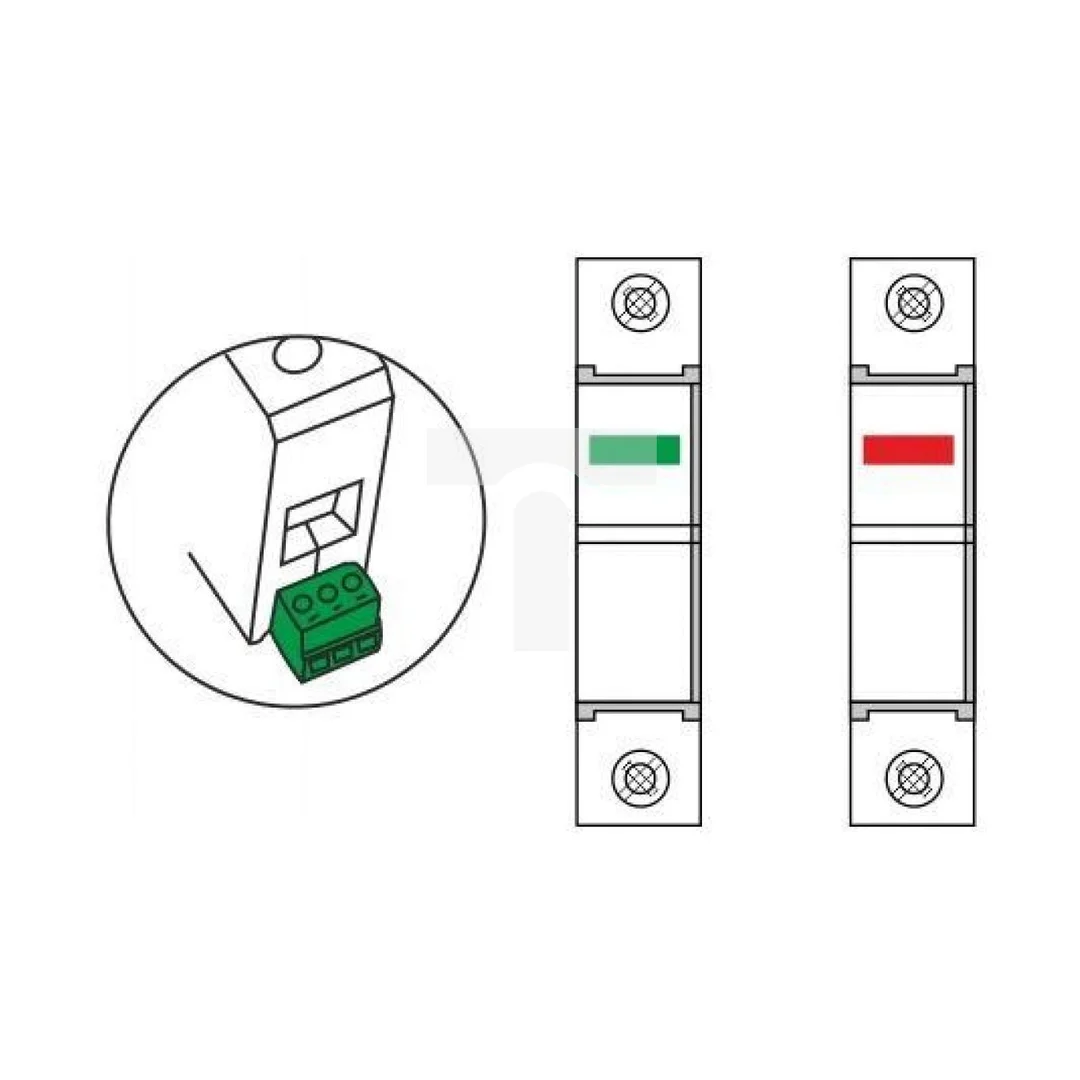

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:
-
zielony – ochrona,
-
czerwony – brak ochrony.
Wymiary urządzenia:

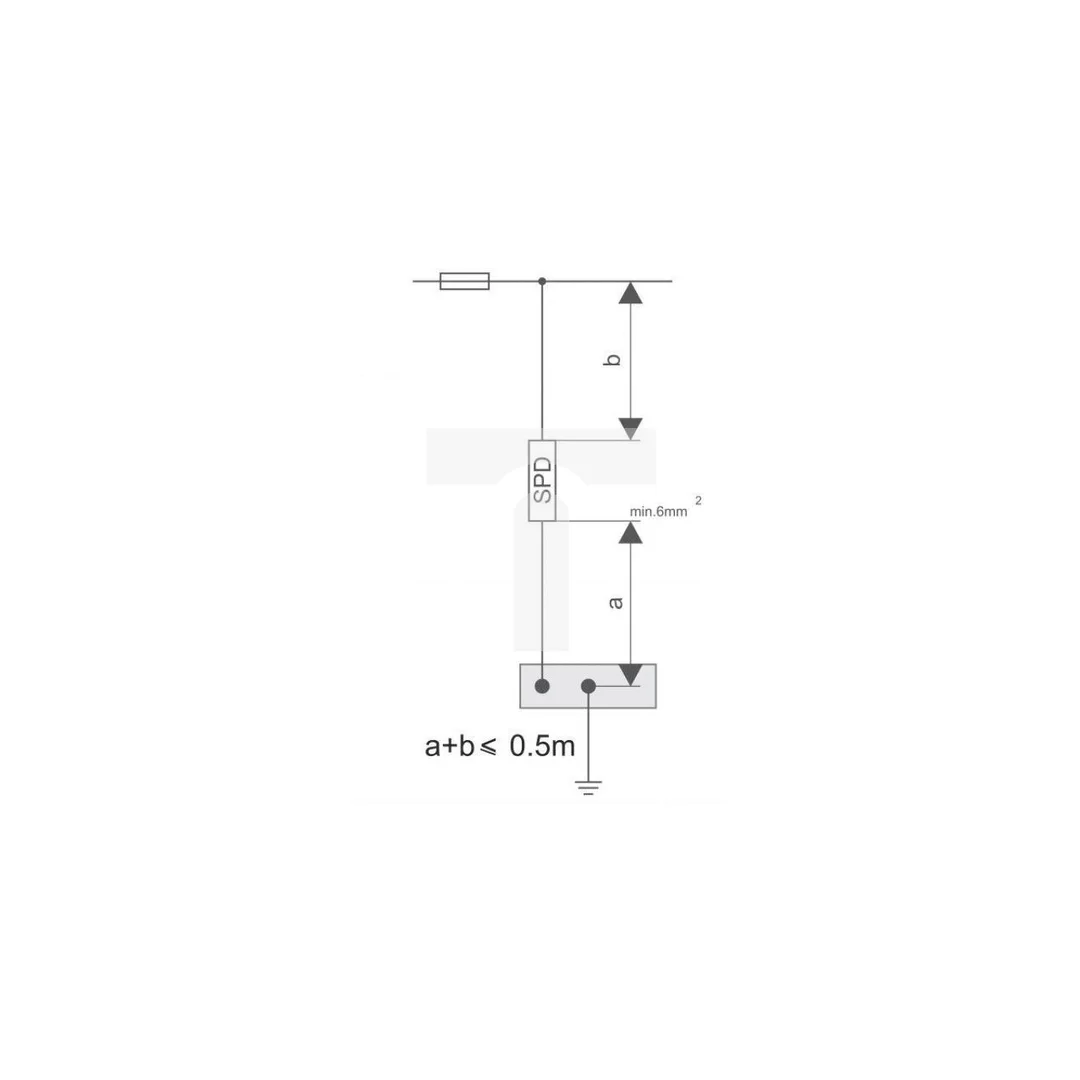

SCHEMAT PODŁĄCZENIA:
